washer GB97.1-8-200HV 910400100006 (Стиральная машина GB97.1-8-200ХВ)
Артикул представлен в следующих категориях:
281298501001 /Управляющая система 281298501009 /Ускоритель и установка 281298501011 /установка вытяжки 281298501012 /Боковая дверь 281298501015 /Сборка рамы 281298501022 /Гидравлическая система 281298501023 /Рабочий цилиндровый механизм и установка 281298501026 ( )/Трубопровод для подъема мачты(трехступенчатый полный свободный подъем) 281298501027 （） /Боковой переключатель и установка трубопровода (стандартная мачта) 281298501028 ЧЕТВЕРТЫЙ ДОПОЛНИТЕЛЬНЫЙ ТРУБОПРОВОД (стандартная мачта) 281298501029 （） /Боковой переключатель и установка трубопровода(двухступенчатый полный бесплатный) 281298501030 ( )/Боковой переключатель и установка трубопровода(трехступенчатый полный бесплатный) （）/(трехступенчатый полный бесплатный) （） /Держатель для вил(трехступенчатый полный свободно-усиленный) 281298501038 ( ) /Подъемный цилиндр(стандартная мачта) 281298501039 ( )/Короткий подъемный цилиндр(двухступенчатый полный бесплатный ) 281298501042 ( )/Подъемный цилиндр(трехступенчатый полный бесплатный)
по запросу
Оригинальная запасная часть washer GB97.1-8-200HV for Noblelift FE3D16-20N Part Number: 910400100006 , Стиральная машина GB97.1-8-200ХВ (артикул 910400100006) предназначена для техники Noblelift FE3D16-20N. Деталь обеспечивает надежную работу оборудования, выполнена по стандартам производителя и подходит для повседневной эксплуатации.
Характеристики
Артикул: 910400100006, Наименование: Стиральная машина GB97.1-8-200ХВ , Наименование (EN): washer GB97.1-8-200HV , Бренд: Noblelift, Модель техники: FE3D16-20N, Тип запчасти: Оригинальная
Назначение и совместимость
Деталь совместима со следующими моделями техники:
PTE15NSC, PTE20N, PSE12B-PSE12N, PS12L, PS16L, PS20L, PT20N, PT25-30N, FE4P16-18N, FE4P20-25N, FE4P30-35N, FE3R08-12N, FE4P14-16-20QC, RT16P, RT20ProH, RT20P, RT20B, RT16B, RT16Li, FE4P16-18, ESFH10, ECL15B-ECL15N, PS16TSL, PS12TSL, PS20, PS12-15CB-C, PS18TSL-PM03, PSCB12-16-18CB, PS12N, PS16N, PS15RMPLUS, PS13RMPLUS, OPX15, PS12DL, PS16DL, PS16DN, PS16NW, PS20NW, PSE06BCB-PSE06BCB, PSE12BD-PSE12ND, PSE12BSL-PSE12NSL, PSE12BM-PSE12NM, PSE15L-C2, PS13RM16PLUS, PS15RM16PLUS, SWB-130, SWB-130S, FE4P40-50QL, FE4P60-80N, FE3D16-20N, FE4P40-50N, FE4P25-35QH, FE3R16NC-PM-2023-6-27, PS12/15CB-C
Если вы не уверены в совместимости, свяжитесь с нами — мы поможем подобрать нужную запчасть по серийному номеру техники.
Доставка и наличие
Запасная часть Стиральная машина GB97.1-8-200ХВ 910400100006 доступна к заказу с возможностью доставки по всей территории России, а также в страны СНГ. Мы сотрудничаем с ведущими логистическими компаниями (СДЭК, Деловые Линии, Boxberry, Почта России и др.), что позволяет нам предлагать как экономичную, так и быструю экспресс-доставку.
Сроки доставки зависят от региона и выбранного способа отправки — в среднем от 1 до 5 рабочих дней. Точные сроки и стоимость доставки вы можете уточнить при оформлении заказа.
Также доступен самовывоз со склада в вашем городе (при наличии филиала или партнерского пункта выдачи). Перед визитом просим уточнять наличие детали у менеджера.
Если детали нет в наличии на складе, мы предложим вам альтернативные варианты или оформим поставку под заказ с минимальными сроками.
Артикул 910400100006 представлен в следующих каталогах запчастей Noblelift:

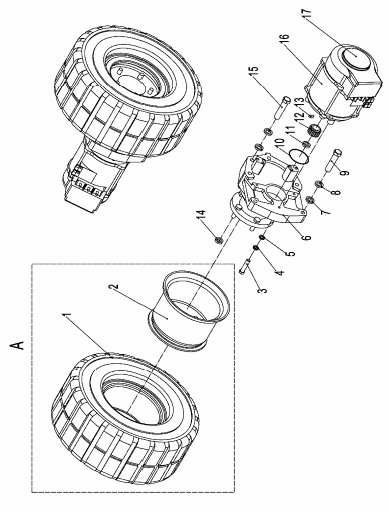

Рисунок - 281298501001 /Управляющая система
| № | Артикул | Наименование | Кол-во | Примечание |
|---|---|---|---|---|
| A | 281213010001 | Driving Wheel 18X7-8(Solid ) (Ведущее колесо 18x7-8(твердый )) | 2 | FE3D16-18N |
| A | 281213010002 | Driving Wheel 18X7-8(Environmen (Ведущее колесо 18x7-8(Окружающая среда) | 2 | FE3D16-18N |
| A | 281313010001 | Driving Wheel 200/50-10(Solid) (Ведущее колесо 200/50-10(твердый)) | 2 | FE3D20N |
| A | 281313010002 | Driving Wheel 200/50-10(Environm (Ведущее колесо 200/50-10(окружающая среда) | 2 | FE3D20N |
| 1 | 255015510002 | Wheel 18x7-8( Solid) (Колесо 18x7-8( твердый)) | 2 | FE3D16-18N |
| A | 281213010001 | Driving Wheel 18X7-8(Solid ) (Ведущее колесо 18x7-8(твердый )) | 2 | FE3D16-18N |
| A | 281213010002 | Driving Wheel 18X7-8(Environmen (Ведущее колесо 18x7-8(Окружающая среда) | 2 | FE3D16-18N |
| A | 281313010001 | Driving Wheel 200/50-10(Solid) (Ведущее колесо 200/50-10(твердый)) | 2 | FE3D20N |
| A | 281313010002 | Driving Wheel 200/50-10(Environm (Ведущее колесо 200/50-10(окружающая среда) | 2 | FE3D20N |
| 1 | 255015510002 | Wheel 18x7-8( Solid) (Колесо 18x7-8( твердый)) | 2 | FE3D16-18N |
| 1 | 255015510006 | Wheel 18x7-8( Environmental prote (Колесо 18x7-8( Экологическая выгода) | 2 | FE3D16-18N |
| 1 | 256115511001 | Wheel 200/50-10( Solid) (Колесо 200/50-10( твердый)) | 2 | FE3D20N |
| 1 | 255015510006 | Wheel 18x7-8( Environmental prote (Колесо 18x7-8( Экологическая выгода) | 2 | FE3D16-18N |
| 1 | 256115511001 | Wheel 200/50-10( Solid) (Колесо 200/50-10( твердый)) | 2 | FE3D20N |
| 1 | 256115511003 | Wheel 200/50-10 (Environmental) (Колесо 200/50-10 (Экологический)) | 2 | FE3D20N |
| 1 | 256115511003 | Wheel 200/50-10 (Environmental) (Колесо 200/50-10 (Экологический)) | 2 | FE3D20N |
| 2 | 281213011001 | tire Rim 4.33R-8 (обод шины 4.33R-8) | 2 | FE3D16-18N |
| 2 | 281313011001 | tire Rim 6.50F-10 (обод шины 6.50F-10) | 2 | FE3D20N |
| 3 | 910100100030 | bolt GB5782-M8x90-8.8 (Болт GB5782-M8x90-8.8) | 6 | |
| 2 | 281213011001 | tire Rim 4.33R-8 (обод шины 4.33R-8) | 2 | FE3D16-18N |
| 2 | 281313011001 | tire Rim 6.50F-10 (обод шины 6.50F-10) | 2 | FE3D20N |
| 3 | 910100100030 | bolt GB5782-M8x90-8.8 (Болт GB5782-M8x90-8.8) | 6 | |
| 4 | 910400500006 | spring washer GB93-8 (Пружинная шайба GB93-8) | 6 | |
| 4 | 910400500006 | spring washer GB93-8 (Пружинная шайба GB93-8) | 6 | |
| 5 | 910400100006 | washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 6 | |
| 5 | 910400100006 | washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 6 | |
| 6 | 281214011002 | gear-box GP25 (ZF) (коробка передач GP25 (ZF (ЦФ))) | 2 | |
| 7 | 910400100018 | washer GB97.1-16-200HV (Стиральная машина GB97.1-16-200ХВ) | 14 | |
| 8 | 910400500010 | spring washer GB93-16 (Пружинная шайба GB93-16) | 14 | |
| 9 | 910100100074 | GB5782-M16x70-8.8 (Гб5782-M16x70-8.8) | 10 | |
| 10 | 281298514001 | O-ring 78x2.2 (уплотнительное кольцо 78x2.2) | 2 | |
| 6 | 281214011002 | gear-box GP25 (ZF) (коробка передач GP25 (ZF (ЦФ))) | 2 | |
| 7 | 910400100018 | washer GB97.1-16-200HV (Стиральная машина GB97.1-16-200ХВ) | 14 | |
| 8 | 910400500010 | spring washer GB93-16 (Пружинная шайба GB93-16) | 14 | |
| 9 | 910100100074 | GB5782-M16x70-8.8 (Гб5782-M16x70-8.8) | 10 | |
| 10 | 281298514001 | O-ring 78x2.2 (уплотнительное кольцо 78x2.2) | 2 | |
| 11 | 281398521405 | SLOTTED NUT(0637.513.034) (ГАЙКА С ПРОРЕЗЬЮ(0637.513.034)) | 1 | |
| 11 | 281398521405 | SLOTTED NUT(0637.513.034) (ГАЙКА С ПРОРЕЗЬЮ(0637.513.034)) | 1 | |
| 12 | 281398521417 | DRIVE PINION(4699.302.217) (ВЕДУЩАЯ ШЕСТЕРНЯ(4699.302.217)) | 1 | |
| 12 | 281398521417 | DRIVE PINION(4699.302.217) (ВЕДУЩАЯ ШЕСТЕРНЯ(4699.302.217)) | 1 | |
| 13 | 281298514004 | woodruff key (деревянный ключ) | 2 | |
| 14 | 275015520005 | nut M14x1.5 (Гайка М14x1.5) | 10 | |
| 15 | 910100100074 | 4 | ||
| 16 | 920900100129 | traction motor (KDS) (тяговый двигатель (КДС)) | 2 | /optional |
| 17 | 255098513201 | encoder(KDS) (Кодировщик(КДС)) | 2 | /optional |
| 13 | 281298514004 | woodruff key (деревянный ключ) | 2 | |
| 14 | 275015520005 | nut M14x1.5 (Гайка М14x1.5) | 10 | |
| 15 | 910100100074 | 4 | ||
| 16 | 920900100129 | traction motor (KDS) (тяговый двигатель (КДС)) | 2 | /optional |
| 17 | 255098513201 | encoder(KDS) (Кодировщик(КДС)) | 2 | /optional |
Рисунок - 281298501009 /Ускоритель и установка
| № | Артикул | Наименование | Кол-во | Примечание |
|---|---|---|---|---|
| 1 | 921700100005 | Accelerator FZ3-532-133 (Ускоритель FZ3-532-133) | 1 | Curtis |
| 1 | 921700100015 | Accelerator JCTH2-5L (Ускоритель JCTH2-5L) | 1 | Inmotion |
| 2 | 910100300023 | Bolt GB5783-M8x25-8.8 (Болт GB5783-M8x25-8.8) | 2 | |
| 3 | 910400500006 | Spring washer GB93-8 (Пружинная шайба GB93-8) | 2 | |
| 4 | 910400100006 | Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 2 | |
| 5 | 910300100006 | Nut GB6170-M8-10 (Гайка GB6170-M8-10) | 2 |
Рисунок - 281298501011 /установка вытяжки
| № | Артикул | Наименование | Кол-во | Примечание |
|---|---|---|---|---|
| 1 | 281221011002 | battery upper cover (верхняя крышка аккумуляторной батареи) | 1 | FE3D16-18N |
| 1 | 281321011002 | battery upper cover (верхняя крышка аккумуляторной батареи) | 1 | FE3D20N |
| 1 | 281221011002 | battery upper cover (верхняя крышка аккумуляторной батареи) | 1 | FE3D16-18N |
| 1 | 281321011002 | battery upper cover (верхняя крышка аккумуляторной батареи) | 1 | FE3D20N |
| 2 | 910300100005 | Nult GB6170-M6-10 (Нулевой объем ГБ6170-M6-10) | 8 | |
| 3 | 255021010016 | welded back floor (Сварной задний пол) | 2 | |
| 2 | 910300100005 | Nult GB6170-M6-10 (Нулевой объем ГБ6170-M6-10) | 8 | |
| 3 | 255021010016 | welded back floor (Сварной задний пол) | 2 | |
| 4 | 255021020003 | Decorate cover (Украсьте обложку) | 1 | |
| 4 | 255021020003 | Decorate cover (Украсьте обложку) | 1 | |
| 5 | 255021020046 | Safe ring φ35 (Безопасное кольцо φ35) | 1 | |
| 6 | 910200500053 | Nult GB818-M6x20-4.8 (Нулевой объем ГБ818-M6x20-4.8) | 2 | |
| 7 | 255021020020 | knob (Ручка) | 1 | |
| 8 | 910400500005 | spring washer GB93-6 (Пружинная шайба GB93-6) | 4 | |
| 9 | 255021020068 | washer (Washer) | 2 | |
| 5 | 255021020046 | Safe ring φ35 (Безопасное кольцо φ35) | 1 | |
| 6 | 910200500053 | Nult GB818-M6x20-4.8 (Нулевой объем ГБ818-M6x20-4.8) | 2 | |
| 7 | 255021020020 | knob (Ручка) | 1 | |
| 8 | 910400500005 | spring washer GB93-6 (Пружинная шайба GB93-6) | 4 | |
| 9 | 255021020068 | washer (Washer) | 2 | |
| 10 | 281221011005 | welded hinge (сварная петля) | 1 | |
| 11 | 910100300024 | Nult GB5783-M8x30-8.8 (Нулевой объем ГБ5783-M8x30-8.8) | 4 | |
| 12 | 910200500056 | Nult GB818-M6x35-4.8 (Нулевой объем ГБ818-M6x35-4.8) | 2 | |
| 10 | 281221011005 | welded hinge (сварная петля) | 1 | |
| 11 | 910100300024 | Nult GB5783-M8x30-8.8 (Нулевой объем ГБ5783-M8x30-8.8) | 4 | |
| 12 | 910200500056 | Nult GB818-M6x35-4.8 (Нулевой объем ГБ818-M6x35-4.8) | 2 | |
| 13 | 255021010010 | Lock upper cover (Зафиксируйте верхнюю крышку) | 1 | |
| 14 | 255021020052 | Lock (Замок) | 1 | |
| 15 | 910400100005 | washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) | 2 | |
| 16 | 910400500008 | spring washer GB93-12 (Пружинная шайба GB93-12) | 1 | |
| 17 | 910400100008 | washer GB97.1-12-200HV (Стиральная машина GB97.1-12-200ХВ) | 1 | |
| 18 | 910300100008 | Nult GB6170-M12-10 (Нулевой объем ГБ6170-M12-10) | 1 | |
| 19 | 910200500021 | Nult GB818-M4x10-4.8 (Нулевой объем ГБ818-M4x10-4.8) | 2 | |
| 13 | 255021010010 | Lock upper cover (Зафиксируйте верхнюю крышку) | 1 | |
| 14 | 255021020052 | Lock (Замок) | 1 | |
| 15 | 910400100005 | washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) | 2 | |
| 16 | 910400500008 | spring washer GB93-12 (Пружинная шайба GB93-12) | 1 | |
| 17 | 910400100008 | washer GB97.1-12-200HV (Стиральная машина GB97.1-12-200ХВ) | 1 | |
| 18 | 910300100008 | Nult GB6170-M12-10 (Нулевой объем ГБ6170-M12-10) | 1 | |
| 19 | 910200500021 | Nult GB818-M4x10-4.8 (Нулевой объем ГБ818-M4x10-4.8) | 2 | |
| 20 | 255021020055 | Fixing Board (Крепежная доска) | 1 | |
| 21 | 255021020021 | Knob(inside) (Ручка(внутри)) | 1 | |
| 22 | 910100300023 | Bolt GB5783-M8x25-8.8 (Болт GB5783-M8x25-8.8) | 6 | |
| 23 | 255037510001 | Seats (standard) (Места (стандарт)) | 1 | /optional |
| 23 | 255037510003 | Seats (comfort) (Места (комфорт)) | 1 | /optional |
| 23 | 255037510004 | Seat (damping type) (Сиденье (тип демпфирования)) | 1 | /optional |
| 24 | 910400500006 | spring washer GB93-8 (Пружинная шайба GB93-8) | 10 | |
| 25 | 910400100006 | washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 10 | |
| 20 | 255021020055 | Fixing Board (Крепежная доска) | 1 | |
| 21 | 255021020021 | Knob(inside) (Ручка(внутри)) | 1 | |
| 22 | 910100300023 | Bolt GB5783-M8x25-8.8 (Болт GB5783-M8x25-8.8) | 6 | |
| 23 | 255037510001 | Seats (standard) (Места (стандарт)) | 1 | /optional |
| 23 | 255037510003 | Seats (comfort) (Места (комфорт)) | 1 | /optional |
| 23 | 255037510004 | Seat (damping type) (Сиденье (тип демпфирования)) | 1 | /optional |
| 24 | 910400500006 | spring washer GB93-8 (Пружинная шайба GB93-8) | 10 | |
| 25 | 910400100006 | washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 10 | |
| 26 | 255021020054 | washe (мыть) | 2 | |
| 27 | 255021020045 | Board (Доска) | 2 | |
| 28 | 255021020043 | Bolt (Болт) | 2 | |
| 26 | 255021020054 | washe (мыть) | 2 | |
| 27 | 255021020045 | Board (Доска) | 2 | |
| 28 | 255021020043 | Bolt (Болт) | 2 |

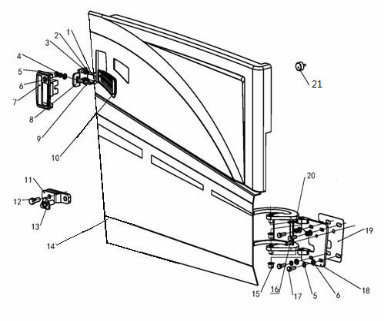

Рисунок - 281298501012 /Боковая дверь
| № | Артикул | Наименование | Кол-во | Примечание |
|---|---|---|---|---|
| 1 | 910100300023 | Bolt GB5783-M8x25-8.8 (Болт GB5783-M8x25-8.8) | 2 | GB5783-M8x25-8.8 |
| 2 | 910400500006 | spring washer GB93-8 (Пружинная шайба GB93-8) | 2 | GB93-8 |
| 1 | 910100300023 | Bolt GB5783-M8x25-8.8 (Болт GB5783-M8x25-8.8) | 2 | GB5783-M8x25-8.8 |
| 2 | 910400500006 | spring washer GB93-8 (Пружинная шайба GB93-8) | 2 | GB93-8 |
| 3 | 910400100006 | Washe GB97.1-8-200HV (Ваш ГБ97.1-8-200ХВ) | 2 | GB97.1-8-200HV |
| 4 | 910300100007 | Nut GB6170-M10-10 (Гайка GB6170-M10-10) | 1 | GB6170-M10-10 |
| 5 | 910400500007 | spring washer GB93-10 (Пружинная шайба GB93-10) | 5 | GB93-10 |
| 6 | 910400100007 | Washe GB97.1-10-200HV (Ваш ГБ97.1-10-200ХВ) | 5 | GB97.1-10-200HV |
| 7 | 255021010009 | Door lock (Дверной замок) | 1 | |
| 8 | 255021020039 | Fixing board (Крепежная доска) | 1 | |
| 9 | 255021020040 | Lock (Замок) | 1 | |
| 3 | 910400100006 | Washe GB97.1-8-200HV (Ваш ГБ97.1-8-200ХВ) | 2 | GB97.1-8-200HV |
| 4 | 910300100007 | Nut GB6170-M10-10 (Гайка GB6170-M10-10) | 1 | GB6170-M10-10 |
| 5 | 910400500007 | spring washer GB93-10 (Пружинная шайба GB93-10) | 5 | GB93-10 |
| 6 | 910400100007 | Washe GB97.1-10-200HV (Ваш ГБ97.1-10-200ХВ) | 5 | GB97.1-10-200HV |
| 7 | 255021010009 | Door lock (Дверной замок) | 1 | |
| 8 | 255021020039 | Fixing board (Крепежная доска) | 1 | |
| 9 | 255021020040 | Lock (Замок) | 1 | |
| 10 | 505621520041 | Hole (Отверстие) | 1 | |
| 10 | 505621520041 | Hole (Отверстие) | 1 | |
| 11 | 255021010007 | welded Limit seat (сварное ограничительное седло) | 1 | |
| 12 | 910100300063 | Nut GB5783-M14x35-8.8 (Гайка GB5783-M14x35-8.8) | 1 | |
| 13 | 255021020059 | Knob (Ручка) | 1 | |
| 11 | 255021010007 | welded Limit seat (сварное ограничительное седло) | 1 | |
| 12 | 910100300063 | Nut GB5783-M14x35-8.8 (Гайка GB5783-M14x35-8.8) | 1 | |
| 13 | 255021020059 | Knob (Ручка) | 1 | |
| 14 | 281221011001 | welded door (сварная дверь) | 1 | FE3D16-18N |
| 14 | 281321011001 | welded door (сварная дверь) | 1 | FE3D20N |
| 15 | 940500200016 | Cover 16x18x16-SF-1 (Покрытие 16x18x16-sf-1) | 2 | |
| 16 | 910600100031 | pin GB119.2-10x30 (Pin-код GB119.2-10x30) | 1 | |
| 17 | 910100300037 | Nut GB5783-M10x30-8.8 (Гайка GB5783-M10x30-8.8) | 4 | |
| 18 | 255021010004 | welded hinge (сварная петля) | 1 | |
| 19 | 255021020044 | Cover (Покрытие) | 1 | |
| 20 | 255021020042 | Bolt (Болт) | 1 | |
| 21 | 505618020016 | Cover (Покрытие) | 1 | |
| 14 | 281221011001 | welded door (сварная дверь) | 1 | FE3D16-18N |
| 14 | 281321011001 | welded door (сварная дверь) | 1 | FE3D20N |
| 15 | 940500200016 | Cover 16x18x16-SF-1 (Покрытие 16x18x16-sf-1) | 2 | |
| 16 | 910600100031 | pin GB119.2-10x30 (Pin-код GB119.2-10x30) | 1 | |
| 17 | 910100300037 | Nut GB5783-M10x30-8.8 (Гайка GB5783-M10x30-8.8) | 4 | |
| 18 | 255021010004 | welded hinge (сварная петля) | 1 | |
| 19 | 255021020044 | Cover (Покрытие) | 1 | |
| 20 | 255021020042 | Bolt (Болт) | 1 | |
| 21 | 505618020016 | Cover (Покрытие) | 1 |

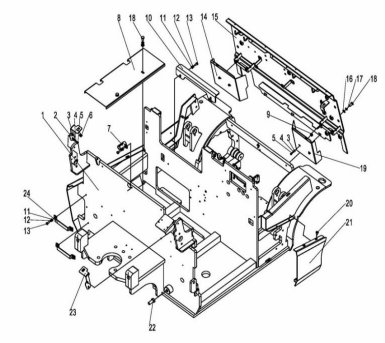

Рисунок - 281298501015 /Сборка рамы
| № | Артикул | Наименование | Кол-во | Примечание |
|---|---|---|---|---|
| 1 | 281221511001 | Welded frame (Сварная рама) | 1 | FE3D16-18N |
| 1 | 281321511001 | Welded frame (Сварная рама) | 1 | FE3D20N |
| 2 | 281221521062 | Holder (Держатель) | 1 | |
| 3 | 910400100005 | Washer (Washer) | 8 | |
| 4 | 910400500005 | spring washer GB93-6 (Пружинная шайба GB93-6) | 8 | |
| 5 | 910100300009 | Bolt GB5783-M6x12-8.8 (Болт GB5783-M6x12-8.8) | 8 | |
| 6 | 940801500002 | M8 nut (M8 Nut) | 2 | |
| 1 | 281221511001 | Welded frame (Сварная рама) | 1 | FE3D16-18N |
| 1 | 281321511001 | Welded frame (Сварная рама) | 1 | FE3D20N |
| 2 | 281221521062 | Holder (Держатель) | 1 | |
| 3 | 910400100005 | Washer (Washer) | 8 | |
| 4 | 910400500005 | spring washer GB93-6 (Пружинная шайба GB93-6) | 8 | |
| 5 | 910100300009 | Bolt GB5783-M6x12-8.8 (Болт GB5783-M6x12-8.8) | 8 | |
| 6 | 940801500002 | M8 nut (M8 Nut) | 2 | |
| 7 | 281221511011 | Welded Valve pole seat (Сварное седло полюса клапана) | 1 | |
| 8 | 281221521052 | Cover (Покрытие) | 1 | |
| 9 | 940801500001 | M6 nut (M6 Nut) | 1 | |
| 7 | 281221511011 | Welded Valve pole seat (Сварное седло полюса клапана) | 1 | |
| 8 | 281221521052 | Cover (Покрытие) | 1 | |
| 9 | 940801500001 | M6 nut (M6 Nut) | 1 | |
| 10 | 281221521082 | Flxation board (Печатная плата) | 1 | |
| 11 | 910400100006 | Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 7 | |
| 12 | 910400500006 | spring washer GB93-8 (Пружинная шайба GB93-8) | 7 | |
| 13 | 910100300020 | Bolt (Болт) | 7 | |
| 10 | 281221521082 | Flxation board (Печатная плата) | 1 | |
| 11 | 910400100006 | Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 7 | |
| 12 | 910400500006 | spring washer GB93-8 (Пружинная шайба GB93-8) | 7 | |
| 13 | 910100300020 | Bolt (Болт) | 7 | |
| 14 | 281221511004 | Welded cover (Сварная крышка) | 1 | |
| 14 | 281221511004 | Welded cover (Сварная крышка) | 1 | |
| 15 | 281221511009 | Welded instrument shelf (Сварная полка для инструментов) | 1 | |
| 16 | 910400100007 | Washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) | 5 | |
| 17 | 910400500007 | spring washer GB93-10 (Пружинная шайба GB93-10) | 5 | |
| 18 | 910100300035 | Bolt GB5783-M10x20-8.8 (Болт GB5783-M10x20-8.8) | 5 | |
| 19 | 281221511006 | Welded cover (Сварная крышка) | 1 | |
| 20 | 910200300024 | Nut GB70.2-M8x16-8.8 (Гайка GB70.2-M8x16-8.8) | 2 | |
| 15 | 281221511009 | Welded instrument shelf (Сварная полка для инструментов) | 1 | |
| 16 | 910400100007 | Washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) | 5 | |
| 17 | 910400500007 | spring washer GB93-10 (Пружинная шайба GB93-10) | 5 | |
| 18 | 910100300035 | Bolt GB5783-M10x20-8.8 (Болт GB5783-M10x20-8.8) | 5 | |
| 19 | 281221511006 | Welded cover (Сварная крышка) | 1 | |
| 20 | 910200300024 | Nut GB70.2-M8x16-8.8 (Гайка GB70.2-M8x16-8.8) | 2 | |
| 21 | 281221511005 | Welded board (Сварная доска) | 1 | |
| 22 | 910100300069 | Bolt GB5783-M16x35-8.8 (Болт GB5783-M16x35-8.8) | 2 | |
| 21 | 281221511005 | Welded board (Сварная доска) | 1 | |
| 22 | 910100300069 | Bolt GB5783-M16x35-8.8 (Болт GB5783-M16x35-8.8) | 2 | |
| 23 | 281221521062 | Support (top cover right) (Поддержка (верхняя крышка справа)) | 1 | |
| 24 | 281221521051 | Fixed bracket (Фиксированный кронштейн) | 2 | |
| 23 | 281221521062 | Support (top cover right) (Поддержка (верхняя крышка справа)) | 1 | |
| 24 | 281221521051 | Fixed bracket (Фиксированный кронштейн) | 2 |

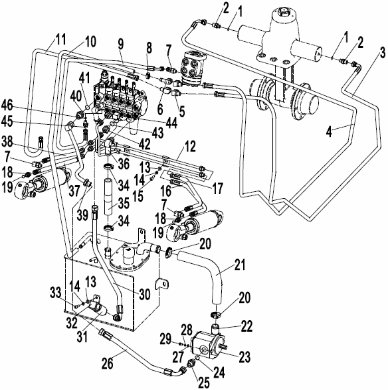

Рисунок - 281298501022 /Гидравлическая система
| № | Артикул | Наименование | Кол-во | Примечание |
|---|---|---|---|---|
| 1 | 910800900004 | Washer JB982-14 (Стиральная машина JB982-14) | 2 | |
| 2 | 284023520001 | Joint 7.9-G1/4-M16x1.5-60° (Совместный 7.9-G1/4-M16x1.5-60°) | 2 | |
| 3 | 281223521002 | Hydraulic hose assembly (90° (Узел гидравлического шланга (90°) | 1 | |
| 4 | 281223521001 | Hydraulic hose assembly (90° (Узел гидравлического шланга (90°) | 1 | |
| 5 | 255023510007 | Joint 10-M20x1.5-M16x1.5-60° (Совместный 10-M20x1.5-M16x1.5-60°) | 3 | |
| 6 | 255023510008 | Joint 11-M20x1.5-0 (Совместный 11-M20x1.5-0) | 1 | |
| 7 | 255023510003 | Joint 6-G1/4-M14x1.5-60° (Совместный 6-G1/4-M14x1.5-60°) | 3 | |
| 8 | 911000600003 | Hose clamp QC/T390-(22-26) (Контроль качества хомута для шланга/T390-(22-26)) | 2 | |
| 9 | 255023520003 | Hydraulic hose assembly (90° (Узел гидравлического шланга (90°) | 1 | |
| 10 | 900200401001 | Oil return hose Φ13 (Шланг для возврата масла Φ13) | 1 | |
| 11 | 255030520017 | Hydraulic hose assembly 8-L1450- (Узел гидравлического шланга 8-L1450-) | 1 | |
| 12 | 281223511001 | Slope steel pipe (Наклонная стальная труба) | 1 | |
| 13 | 910400100006 | Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 3 | |
| 14 | 910400500006 | spring washer GB93-8 (Пружинная шайба GB93-8) | 3 | |
| 15 | 910200200057 | Screw GB70.1-M8x20-8.8 (Винт GB70.1-M8x20-8.8) | 2 | |
| 16 | 281223521016 | Hydraulic hose assembly 6-L660-1 (Узел гидравлического шланга 6-L660-1) | 1 | |
| 17 | 281223521015 | Hydraulic hose assembly 6-L520-1 (Узел гидравлического шланга 6-L520-1) | 1 | |
| 18 | 255023520007 | Joint 6-G1/4 (Совместный 6-G1/4) | 2 | |
| 19 | 910800100021 | O ring 11.2x2.65 (Уплотнительное кольцо 11.2x2.65) | 2 | |
| 20 | 911000600006 | Hose clamp QC/T390-(40-45) (Контроль качества хомута для шланга/T390-(40-45)) | 2 | |
| 21 | 281223521008 | Rubber hose (Резиновый шланг) | 1 | |
| 22 | 255023510005 | Joint 25-G1-Φ32 (Совместный 25-G1-Φ32) | 1 | |
| 23 | 281223511006 | Gear pump (Шестеренчатый насос) | 1 | |
| 24 | 910800100004 | O ring 18x2.65 (Уплотнительное кольцо 18x2.65) | 1 | |
| 25 | 263023520028 | Joint 12-G1/2-M22x1.5-60° (Совместный 12-G1/2-M22x1.5-60°) | 1 | |
| 26 | 281223521004 | Hydraulic hose assembly (45° (Узел гидравлического шланга (45°) | 1 | |
| 27 | 910400100007 | Washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) | 2 | |
| 28 | 910400500007 | spring washer GB93-10 (Пружинная шайба GB93-10) | 2 | |
| 29 | 910100300037 | Bolt (Болт) | 2 | |
| 30 | 281223521003 | Hydraulic hose assembly (90° (Узел гидравлического шланга (90°) | 1 | |
| 31 | 275044010057 | Speed limit valve XSF-F16L-30 (Клапан ограничения скорости XSF-F16L-30) | 1 | |
| 12 | 281223511001 | Slope steel pipe (Наклонная стальная труба) | 1 | |
| 13 | 910400100006 | Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 3 | |
| 14 | 910400500006 | spring washer GB93-8 (Пружинная шайба GB93-8) | 3 | |
| 15 | 910200200057 | Screw GB70.1-M8x20-8.8 (Винт GB70.1-M8x20-8.8) | 2 | |
| 16 | 281223521016 | Hydraulic hose assembly 6-L660-1 (Узел гидравлического шланга 6-L660-1) | 1 | |
| 17 | 281223521015 | Hydraulic hose assembly 6-L520-1 (Узел гидравлического шланга 6-L520-1) | 1 | |
| 18 | 255023520007 | Joint 6-G1/4 (Совместный 6-G1/4) | 2 | |
| 19 | 910800100021 | O ring 11.2x2.65 (Уплотнительное кольцо 11.2x2.65) | 2 | |
| 20 | 911000600006 | Hose clamp QC/T390-(40-45) (Контроль качества хомута для шланга/T390-(40-45)) | 2 | |
| 21 | 281223521008 | Rubber hose (Резиновый шланг) | 1 | |
| 22 | 255023510005 | Joint 25-G1-Φ32 (Совместный 25-G1-Φ32) | 1 | |
| 23 | 281223511006 | Gear pump (Шестеренчатый насос) | 1 | |
| 24 | 910800100004 | O ring 18x2.65 (Уплотнительное кольцо 18x2.65) | 1 | |
| 25 | 263023520028 | Joint 12-G1/2-M22x1.5-60° (Совместный 12-G1/2-M22x1.5-60°) | 1 | |
| 26 | 281223521004 | Hydraulic hose assembly (45° (Узел гидравлического шланга (45°) | 1 | |
| 27 | 910400100007 | Washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) | 2 | |
| 28 | 910400500007 | spring washer GB93-10 (Пружинная шайба GB93-10) | 2 | |
| 29 | 910100300037 | Bolt (Болт) | 2 | |
| 30 | 281223521003 | Hydraulic hose assembly (90° (Узел гидравлического шланга (90°) | 1 | |
| 31 | 275044010057 | Speed limit valve XSF-F16L-30 (Клапан ограничения скорости XSF-F16L-30) | 1 |

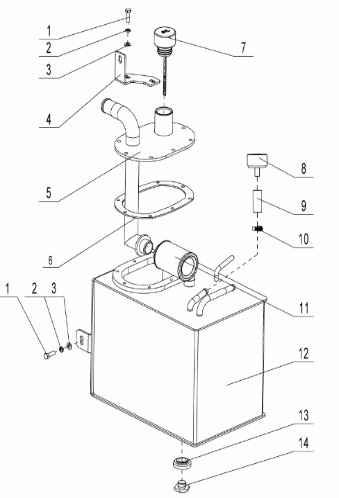

Рисунок - 281298501023 /Рабочий цилиндровый механизм и установка
| № | Артикул | Наименование | Кол-во | Примечание |
|---|---|---|---|---|
| 1 | 910100100018 | Bolt GB5782-M8x25-8.8 (Болт GB5782-M8x25-8.8) | 10 | |
| 2 | 910400500006 | Spring washer GB93-8 (Пружинная шайба GB93-8) | 10 | |
| 3 | 910400100006 | washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 10 | |
| 4 | 281219021012 | Fixing plate (Крепежная пластина) | 1 | |
| 5 | 281219011002 | Cover plate welding (Сварка защитной пластины) | 1 | |
| 6 | 255019020013 | Sealing gasket 204x134x1.5-R (Уплотнительная прокладка 204x134x1.5-R) | 1 | |
| 7 | 281219021011 | Refuel Piston (Заправочный поршень) | 1 | |
| 8 | 253519010005 | Respirator HS0403 (Респиратор HS0403) | 1 | |
| 9 | 900200301004 | Oil return hose Φ13x1.5/PE (Шланг для возврата масла Φ13x1.5/пе) | 1 | L=1500 |
| 7 | 281219021011 | Refuel Piston (Заправочный поршень) | 1 | |
| 8 | 253519010005 | Respirator HS0403 (Респиратор HS0403) | 1 | |
| 9 | 900200301004 | Oil return hose Φ13x1.5/PE (Шланг для возврата масла Φ13x1.5/пе) | 1 | L=1500 |
| 10 | 911000600002 | Hoop QC/T390-(13-16) (Контроль качества обруча/T390-(13-16)) | 2 | |
| 11 | 255019010004 | Screen filter (Экранный фильтр) | 1 | |
| 10 | 911000600002 | Hoop QC/T390-(13-16) (Контроль качества обруча/T390-(13-16)) | 2 | |
| 11 | 255019010004 | Screen filter (Экранный фильтр) | 1 | |
| 12 | 281219011001 | Working cylinder welding (Сварка рабочего цилиндра) | 1 | |
| 13 | 910800900001 | washer JB982-20 (Стиральная машина JB982-20) | 1 | |
| 14 | 255019020015 | Drain plug M20x1.5 (Сливная пробка M20x1.5) | 1 | |
| 12 | 281219011001 | Working cylinder welding (Сварка рабочего цилиндра) | 1 | |
| 13 | 910800900001 | washer JB982-20 (Стиральная машина JB982-20) | 1 | |
| 14 | 255019020015 | Drain plug M20x1.5 (Сливная пробка M20x1.5) | 1 |
Рисунок - 281298501026 ( )/Трубопровод для подъема мачты(трехступенчатый полный свободный подъем)
| № | Артикул | Наименование | Кол-во | Примечание |
|---|---|---|---|---|
| 1 | 255044520081 | Bushing (Гильза) | 1 | |
| 2 | 281244519101 | Hydraulic hose assembly 12-L2730 (Узел гидравлического шланга 12-L2730) | 1 | H=4000 |
| 2 | 281244519102 | Hydraulic hose assembly 12-L2980 (Узел гидравлического шланга 12-L2980) | 1 | H=4350 |
| 2 | 281244519103 | Hydraulic hose assembly 12-L3080 (Узел гидравлического шланга 12-L3080) | 1 | H=4500 |
| 2 | 275344529016 | Hydraulic hose assembly 12-L3280 (Узел гидравлического шланга 12-L3280) | 1 | H=4800 |
| 2 | 281244519105 | Hydraulic hose assembly 12-L3480 (Узел гидравлического шланга 12-L3480) | 1 | H=5000 |
| 2 | 281244519106 | Hydraulic hose assembly 12-L3780 (Узел гидравлического шланга 12-L3780) | 1 | H=5500 |
| 2 | 281244519107 | Hydraulic hose assembly 12-L4180 (Узел гидравлического шланга 12-L4180) | 1 | H=6000 |
| 2 | 281244519108 | Hydraulic hose assembly 12-L4580 (Узел гидравлического шланга 12-L4580) | 1 | H=6500 |
| 2 | 281244519109 | Hydraulic hose assembly 12-L3620 (Узел гидравлического шланга 12-L3620) | 1 | H=5200 |
| 3 | 255030520021 | Pulley φ110x27 (Шкив φ110x27) | 1 | φ110x27 |
| 4 | 910400100008 | Washer GB97.1-12-200HV (Стиральная машина GB97.1-12-200ХВ) | 1 | |
| 5 | 910400500008 | spring washer GB93-12 (Пружинная шайба GB93-12) | 1 | |
| 6 | 910100300054 | Bolt GB5783-M12x50-8.8 (Болт GB5783-M12x50-8.8) | 1 | |
| 7 | 255044020043 | Clamp 13 (Зажим 13) | 5 | |
| 8 | 255044520132 | Tubing clamps (Зажимы для труб) | 4 | |
| 9 | 910400500005 | Spring washer GB93-6 (Пружинная шайба GB93-6) | 4 | |
| 10 | 910200200038 | Screw GB70.1-M6x25-8.8 (Винт GB70.1-M6x25-8.8) | 4 | |
| 11 | 921600400001 | Ribbon 4x250 (Лента 4x250) | 6 | |
| 12 | 255044020118 | Connector (tee) (Соединитель (тройник)) | 1 | |
| 13 | 254144520035 | Hydraulic hose assembly (135° (Узел гидравлического шланга (135°) | 1 | |
| 14 | 254144510021 | Pipe (Труба) | 1 | |
| 15 | 255043520022 | Joint 12-M27x2-M22x1.5 (Совместный 12-M27x2-M22x1.5) | 1 | |
| 16 | 254144020039 | Hose 12-L345-2SC-60° (Шланг 12-L345-2sc-60°) | 2 | |
| 17 | 254144020038 | Connector (tee) (Соединитель (тройник)) | 1 | |
| 18 | 281244529001 | Joint 12-M18x1.5-M22x1.5-60° (Совместный 12-M18x1.5-M22x1.5-60°) | 1 | |
| 19 | 254144520048 | Hydraulic hose assembly (90° (Узел гидравлического шланга (90°) | 1 | |
| 20 | 254144520040 | Joint 10-M22x1.5-M18x1.5-60° (Совместный 10-M22x1.5-M18x1.5-60°) | 1 | |
| 21 | 255044020151 | Joint 12-2xM22x1.5-60° (Совместный 12-2хМ22x1.5-60°) | 2 | |
| 22 | 910400100006 | Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 2 | |
| 11 | 921600400001 | Ribbon 4x250 (Лента 4x250) | 6 | |
| 12 | 255044020118 | Connector (tee) (Соединитель (тройник)) | 1 | |
| 13 | 254144520035 | Hydraulic hose assembly (135° (Узел гидравлического шланга (135°) | 1 | |
| 14 | 254144510021 | Pipe (Труба) | 1 | |
| 15 | 255043520022 | Joint 12-M27x2-M22x1.5 (Совместный 12-M27x2-M22x1.5) | 1 | |
| 16 | 254144020039 | Hose 12-L345-2SC-60° (Шланг 12-L345-2sc-60°) | 2 | |
| 17 | 254144020038 | Connector (tee) (Соединитель (тройник)) | 1 | |
| 18 | 281244529001 | Joint 12-M18x1.5-M22x1.5-60° (Совместный 12-M18x1.5-M22x1.5-60°) | 1 | |
| 19 | 254144520048 | Hydraulic hose assembly (90° (Узел гидравлического шланга (90°) | 1 | |
| 20 | 254144520040 | Joint 10-M22x1.5-M18x1.5-60° (Совместный 10-M22x1.5-M18x1.5-60°) | 1 | |
| 21 | 255044020151 | Joint 12-2xM22x1.5-60° (Совместный 12-2хМ22x1.5-60°) | 2 | |
| 22 | 910400100006 | Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 2 |
Рисунок - 281298501027 （） /Боковой переключатель и установка трубопровода (стандартная мачта)
| № | Артикул | Наименование | Кол-во | Примечание |
|---|---|---|---|---|
| 1 | 910100100056 | Bolt GB5782-M12x90-8.8 (Болт GB5782-M12x90-8.8) | 1 | |
| 2 | 910400500008 | Spring washer GB93-12 (Пружинная шайба GB93-12) | 1 | |
| 3 | 910400100008 | WasherGB97.1-12-200HV (Стиральная машина97.1-12-200ХВ) | 1 | |
| 4 | 255030520022 | Sleeve Φ22xΦ13x56 (Рукав Φ22xΦ13x56) | 1 | |
| 5 | 255030520021 | Pulley Φ110x27 (Шкив Φ110x27) | 2 | |
| 6 | 910200200059 | ScrewGB70.1-M8x30-8.8 (Винтовой ключ70.1-M8x30-8.8) | 3 | |
| 7 | 910400500006 | Spring washer GB93-8 (Пружинная шайба GB93-8) | 3 | |
| 8 | 255028520034 | hose immobilization lump (узел для иммобилизации шланга) | 1 | |
| 8 | 255028520034 | hose immobilization lump (узел для иммобилизации шланга) | 1 | |
| 9 | 255028520035 | Pipe clamp munting plate (Крепежная пластина для трубного зажима) | 1 | |
| 10 | 254128520035 | Hydraulic hose assembly 10-L2850 (Узел гидравлического шланга 10-L2850) | 2 | H=2000 |
| 10 | 255030520006 | Hydraulic hose assembly 10-L3370 (Узел гидравлического шланга 10-L3370) | 2 | H=2500 |
| 10 | 254128520040 | Hydraulic hose assembly 10-L3500 (Узел гидравлического шланга 10-L3500) | 2 | H=2700 |
| 10 | 281227511001 | Hydraulic hose assembly 10-L3800 (Узел гидравлического шланга 10-L3800) | 2 | H=3000 |
| 10 | 281227511002 | Hydraulic hose assembly 10-L4200 (Узел гидравлического шланга 10-L4200) | 2 | H=3300 |
| 10 | 281227511003 | Hydraulic hose assembly 10-L4300 (Узел гидравлического шланга 10-L4300) | 2 | H=3500 |
| 10 | 281227511004 | Hydraulic hose assembly 10-L4500 (Узел гидравлического шланга 10-L4500) | 2 | H=3700 |
| 10 | 281227511005 | Hydraulic hose assembly 10-L4900 (Узел гидравлического шланга 10-L4900) | 2 | H=4000 |
| 10 | 281227511006 | Hydraulic hose assembly 10-L5200 (Узел гидравлического шланга 10-L5200) | 2 | H=4300 |
| 10 | 281227511007 | Hydraulic hose assembly 10-L5500 (Узел гидравлического шланга 10-L5500) | 2 | H=4500 |
| 10 | 281227511008 | Hydraulic hose assembly 10-L5950 (Узел гидравлического шланга 10-L5950) | 2 | H=5000 |
| 11 | 255028520001 | Joint 8-M16x1.5-M18x1.5-60° (Совместный 8-M16x1.5-M18x1.5-60°) | 2 | |
| 9 | 255028520035 | Pipe clamp munting plate (Крепежная пластина для трубного зажима) | 1 | |
| 10 | 254128520035 | Hydraulic hose assembly 10-L2850 (Узел гидравлического шланга 10-L2850) | 2 | H=2000 |
| 10 | 255030520006 | Hydraulic hose assembly 10-L3370 (Узел гидравлического шланга 10-L3370) | 2 | H=2500 |
| 10 | 254128520040 | Hydraulic hose assembly 10-L3500 (Узел гидравлического шланга 10-L3500) | 2 | H=2700 |
| 10 | 281227511001 | Hydraulic hose assembly 10-L3800 (Узел гидравлического шланга 10-L3800) | 2 | H=3000 |
| 10 | 281227511002 | Hydraulic hose assembly 10-L4200 (Узел гидравлического шланга 10-L4200) | 2 | H=3300 |
| 10 | 281227511003 | Hydraulic hose assembly 10-L4300 (Узел гидравлического шланга 10-L4300) | 2 | H=3500 |
| 10 | 281227511004 | Hydraulic hose assembly 10-L4500 (Узел гидравлического шланга 10-L4500) | 2 | H=3700 |
| 10 | 281227511005 | Hydraulic hose assembly 10-L4900 (Узел гидравлического шланга 10-L4900) | 2 | H=4000 |
| 10 | 281227511006 | Hydraulic hose assembly 10-L5200 (Узел гидравлического шланга 10-L5200) | 2 | H=4300 |
| 10 | 281227511007 | Hydraulic hose assembly 10-L5500 (Узел гидравлического шланга 10-L5500) | 2 | H=4500 |
| 10 | 281227511008 | Hydraulic hose assembly 10-L5950 (Узел гидравлического шланга 10-L5950) | 2 | H=5000 |
| 11 | 255028520001 | Joint 8-M16x1.5-M18x1.5-60° (Совместный 8-M16x1.5-M18x1.5-60°) | 2 | |
| 12 | 254127520001 | Install plate (Установочная пластина) | 1 | |
| 13 | 910400100006 | washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 2 | |
| 14 | 910800100001 | Oring 9.5x1.8 (Оринг 9.5x1.8) | 4 | |
| 15 | 281239520002 | Hydraulic hose assembly (90° )10-L (Узел гидравлического шланга (90° )10-L) | 2 | |
| 16 | 255042510004 | Side shiifter assembly(LH) (Боковой подъемник в сборе(lh)) | 1 | /optional |
| 16 | 255042510001 | Side shiifter assembly(LD) (Боковой подъемник в сборе(лд)) | 1 | /optional |
| 16 | 255042510002 | Side shiifter assembly(CASCADE) (Боковой подъемник в сборе(каскад)) | 1 | /optional |
| 12 | 254127520001 | Install plate (Установочная пластина) | 1 | |
| 13 | 910400100006 | washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 2 | |
| 14 | 910800100001 | Oring 9.5x1.8 (Оринг 9.5x1.8) | 4 | |
| 15 | 281239520002 | Hydraulic hose assembly (90° )10-L (Узел гидравлического шланга (90° )10-L) | 2 | |
| 16 | 255042510004 | Side shiifter assembly(LH) (Боковой подъемник в сборе(lh)) | 1 | /optional |
| 16 | 255042510001 | Side shiifter assembly(LD) (Боковой подъемник в сборе(лд)) | 1 | /optional |
| 16 | 255042510002 | Side shiifter assembly(CASCADE) (Боковой подъемник в сборе(каскад)) | 1 | /optional |
Рисунок - 281298501028 ЧЕТВЕРТЫЙ ДОПОЛНИТЕЛЬНЫЙ ТРУБОПРОВОД (стандартная мачта)
| № | Артикул | Наименование | Кол-во | Примечание |
|---|---|---|---|---|
| 1 | 255030520022 | Bush Φ22xΦ13x56 (Буш Φ22xΦ13x56) | 2 | |
| 2 | 910400200005 | big washer GB96.1-12-200HV (большая стиральная машина GB96.1-12-200ХВ) | 2 | |
| 3 | 910400500008 | Spring washer GB93-12 (Пружинная шайба GB93-12) | 2 | |
| 4 | 910100100056 | Bolt GB5782-M12x90-8.8 (Болт GB5782-M12x90-8.8) | 2 | |
| 5 | 251127520001 | Pulley Φ110x42(double groove) (Шкив Φ110x42(двойная канавка)) | 2 | |
| 6 | 910100300025 | Bolt GB5783-M8x35-8.8 (Болт GB5783-M8x35-8.8) | 4 | |
| 7 | 910400500006 | Spring washer GB93-8 (Пружинная шайба GB93-8) | 12 | |
| 8 | 910400100006 | Flat washer GB97.1-8-200HV (Плоская шайба GB97.1-8-200ХВ) | 12 | |
| 9 | 255028520034 | Pipe press fixedly piank (Трубный пресс неподвижно закреплен) | 8 | |
| 10 | 255028520035 | mounting plate (Монтажная пластина) | 4 | |
| 11 | 256530520701 | Hydraulic hose assembly 10-L3100 (Узел гидравлического шланга 10-L3100) | 2 | H=2000 |
| 11 | 255028520059 | Hydraulic hose assembly 10-L3600 (Узел гидравлического шланга 10-L3600) | 2 | H=2500 |
| 11 | 281228011001 | Hydraulic hose assembly 10-L3700 (Узел гидравлического шланга 10-L3700) | 2 | H=2700 |
| 11 | 263030520003 | Hydraulic hose assembly 10-L4000 (Узел гидравлического шланга 10-L4000) | 2 | H=3000 |
| 11 | 255028520062 | Hydraulic hose assembly 10-L4400 (Узел гидравлического шланга 10-L4400) | 2 | H=3300 |
| 11 | 281227511004 | Hydraulic hose assembly 10-L4500 (Узел гидравлического шланга 10-L4500) | 2 | H=3500 |
| 11 | 275227511002 | Hydraulic hose assembly 10-L4700 (Узел гидравлического шланга 10-L4700) | 2 | H=3700 |
| 11 | 255028520064 | Hydraulic hose assembly 10-L5075 (Узел гидравлического шланга 10-L5075) | 2 | H=4000 |
| 11 | 281228011003 | Hydraulic hose assembly 10-L5400 (Узел гидравлического шланга 10-L5400) | 2 | H=4300 |
| 11 | 281228011004 | Hydraulic hose assembly 10-L5700 (Узел гидравлического шланга 10-L5700) | 2 | H=4500 |
| 11 | 281228011005 | Hydraulic hose assembly 10-L6150 (Узел гидравлического шланга 10-L6150) | 2 | H=5000 |
| 12 | 255028520001 | Joint (locking bend) 8-M16x1.5-M18 (Совместный (фиксирующий изгиб) 8-M16x1.5-M18) | 4 | |
| 13 | 254127520001 | mounting plate (Монтажная пластина) | 2 | |
| 14 | 910200200055 | Screw GB70.1-M8x16-8.8 (Винт GB70.1-M8x16-8.8) | 8 | |
| 15 | 254128520035 | Hydraulic hose assembly 10-L2850 (Узел гидравлического шланга 10-L2850) | 2 | H=2000 |
| 15 | 255030520006 | Hydraulic hose assembly 10-L3370 (Узел гидравлического шланга 10-L3370) | 2 | H=2500 |
| 15 | 254128520040 | Hydraulic hose assembly 10-L3500 (Узел гидравлического шланга 10-L3500) | 2 | H=2700 |
| 15 | 281227511001 | Hydraulic hose assembly 10-L3800 (Узел гидравлического шланга 10-L3800) | 2 | H=3000 |
| 15 | 281227511002 | Hydraulic hose assembly 10-L4200 (Узел гидравлического шланга 10-L4200) | 2 | H=3300 |
| 15 | 281227511003 | Hydraulic hose assembly 10-L4300 (Узел гидравлического шланга 10-L4300) | 2 | H=3500 |
| 15 | 281227511004 | Hydraulic hose assembly 10-L4500 (Узел гидравлического шланга 10-L4500) | 2 | H=3700 |
Рисунок - 281298501029 （） /Боковой переключатель и установка трубопровода(двухступенчатый полный бесплатный)
| № | Артикул | Наименование | Кол-во | Примечание |
|---|---|---|---|---|
| 1 | 254128510001 | Transition steel pipe (Переходная стальная труба) | 1 | |
| 2 | 910400100006 | Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 2 | |
| 3 | 910400500006 | Spring washer GB93-8 (Пружинная шайба GB93-8) | 2 | |
| 4 | 941100400001 | Screw M8x20-8.8 (Винт М8x20-8.8) | 2 | |
| 5 | 910300500006 | Nut GB889.1-M12-10 (Гайка GB889.1-M12-10) | 1 | |
| 6 | 910400100008 | washer GB97.1-12-200HV (Стиральная машина GB97.1-12-200ХВ) | 1 | |
| 7 | 255030520022 | Bushing (Гильза) | 1 | |
| 8 | 255030520021 | Pulley φ110x27 (Шкив φ110x27) | 1 | |
| 9 | 910400200005 | Washer GB96.1-12-200HV (Стиральная машина GB96.1-12-200ХВ) | 1 | |
| 10 | 910100300025 | BoltGB5783-M8x35-8.8 (БолтГБ5783-M8x35-8.8) | 1 | |
| 11 | 281229020021 | Hydraulic hose assembly10-L1650- (Узел гидравлического шланга10-L1650-) | 2 | H=2500 |
| 11 | 254130520004 | Hydraulic hose assembly10-L1795- (Узел гидравлического шланга10-L1795-) | 2 | H=2700 |
| 11 | 281229020022 | Hydraulic hose assembly10-L1900- (Узел гидравлического шланга10-L1900-) | 2 | H=3000 |
| 11 | 255030520001 | Hydraulic hose assembly10-L2060- (Узел гидравлического шланга10-L2060-) | 2 | H=3300 |
| 11 | 255028520044 | Hydraulic hose assembly 10-L2150 (Узел гидравлического шланга 10-L2150) | 2 | H=3500 |
| 11 | 255028520018 | Hydraulic hose assembly 10-L2270 (Узел гидравлического шланга 10-L2270) | 2 | H=3700 |
| 11 | 254130520009 | Hydraulic hose assembly10-L2470- (Узел гидравлического шланга10-L2470-) | 2 | H=4000 |
| 12 | 941100100009 | Nut M6x12-8.8 (Гайка М6x12-8.8) | 1 | |
| 13 | 910400500005 | Spring washer GB93-6 (Пружинная шайба GB93-6) | 1 | |
| 14 | 910100300016 | BoltGB5783-M6x50-8.8 (БолтГБ5783-M6x50-8.8) | 2 | |
| 15 | 910301300002 | Nut GB17880.1-M6x16.5 (Гайка GB17880.1-M6x16.5) | 1 | |
| 16 | 910400100005 | Washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) | 1 | |
| 17 | 281228510001 | Groove welding L=705 (Сварка канавок L=705) | 1 | H=2500 |
| 17 | 281228510002 | Groove welding L=805 (Сварка канавок L=805) | 1 | H=2700 |
| 17 | 281228510003 | Groove welding L=955 (Сварка канавок L=955) | 1 | H=3000 |
| 17 | 281228510004 | Groove welding L=1105 (Сварка канавок L=1105) | 1 | H=3300 |
| 17 | 281228510005 | Groove welding L=1205 (Сварка канавок L=1205) | 1 | H=3500 |
| 17 | 281228510006 | Groove welding L=1305 (Сварка канавок L=1305) | 1 | H=3700 |
| 17 | 281228510007 | Groove welding L=1505 (Сварка канавок L=1505) | 1 | H=4000 |
| 18 | 910200200059 | Screw GB70.1-M8x30-8.8 (Винт GB70.1-M8x30-8.8) | 1 | GB70.1-M8x30-8.8 |
| 19 | 255028520035 | Pipe clamp munting plate (Крепежная пластина для трубного зажима) | 2 |

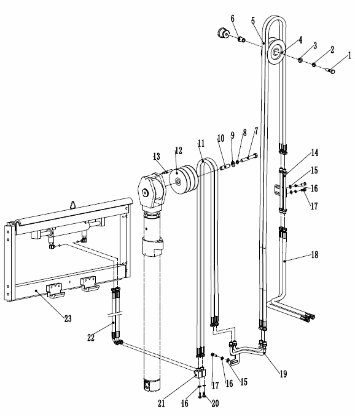

Рисунок - 281298501030 ( )/Боковой переключатель и установка трубопровода(трехступенчатый полный бесплатный)
| № | Артикул | Наименование | Кол-во | Примечание |
|---|---|---|---|---|
| 14 | 255030520018 | Hydraulic steel pipe welding (Гидравлическая сварка стальных труб) | 1 | |
| 15 | 910400100006 | washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 3 | |
| 16 | 910400100006 | Spring washer GB93-8 (Пружинная шайба GB93-8) | 5 | |
| 17 | 910100300022 | Bolt GB5783-M8x20-8.8 (Болт GB5783-M8x20-8.8) | 3 | |
| 18 | 255029020011 | Hydraulic hose assembly 10-L1260 (Узел гидравлического шланга 10-L1260) | 2 | |
| 19 | 281230510001 | Sideway steel pipe (Боковая стальная труба) | 1 | |
| 20 | 910200200059 | Screw GB70.1-M8x30-8.8 (Винт GB70.1-M8x30-8.8) | 2 | |
| 21 | 255028520001 | Joint 16-18 (Совместный 16-18) | 2 | |
| 22 | 281239520002 | Hydraulic hose assembly (90° (Узел гидравлического шланга (90°) | 2 | |
| 23 | 255042510004 | Side shiifter assembly(LH) (Боковой подъемник в сборе(lh)) | 1 | /optional |
| 23 | 255042510001 | Side shiifter assembly(LD) (Боковой подъемник в сборе(лд)) | 1 | /optional |
| 23 | 255042510002 | Side shiifter assembly(CASCADE) (Боковой подъемник в сборе(каскад)) | 1 | /optional |
| 19 | 281230510001 | Sideway steel pipe (Боковая стальная труба) | 1 | |
| 20 | 910200200059 | Screw GB70.1-M8x30-8.8 (Винт GB70.1-M8x30-8.8) | 2 | |
| 21 | 255028520001 | Joint 16-18 (Совместный 16-18) | 2 | |
| 22 | 281239520002 | Hydraulic hose assembly (90° (Узел гидравлического шланга (90°) | 2 | |
| 23 | 255042510004 | Side shiifter assembly(LH) (Боковой подъемник в сборе(lh)) | 1 | /optional |
| 23 | 255042510001 | Side shiifter assembly(LD) (Боковой подъемник в сборе(лд)) | 1 | /optional |
| 23 | 255042510002 | Side shiifter assembly(CASCADE) (Боковой подъемник в сборе(каскад)) | 1 | /optional |
| 19 | 281230510001 | Sideway steel pipe (Боковая стальная труба) | 1 | |
| 20 | 910200200059 | Screw GB70.1-M8x30-8.8 (Винт GB70.1-M8x30-8.8) | 2 | |
| 21 | 255028520001 | Joint 16-18 (Совместный 16-18) | 2 | |
| 22 | 281239520002 | Hydraulic hose assembly (90° (Узел гидравлического шланга (90°) | 2 | |
| 23 | 255042510004 | Side shiifter assembly(LH) (Боковой подъемник в сборе(lh)) | 1 | /optional |
| 23 | 255042510001 | Side shiifter assembly(LD) (Боковой подъемник в сборе(лд)) | 1 | /optional |
| 23 | 255042510002 | Side shiifter assembly(CASCADE) (Боковой подъемник в сборе(каскад)) | 1 | /optional |

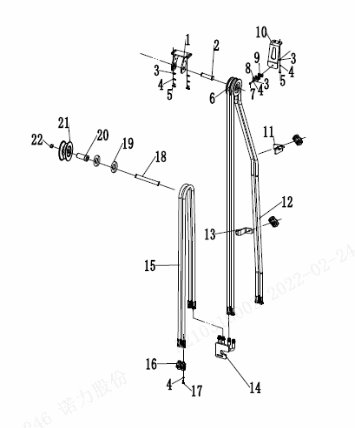

Рисунок - （）/(трехступенчатый полный бесплатный)
| № | Артикул | Наименование | Кол-во | Примечание |
|---|---|---|---|---|
| 1 | 254131010002 | Pulley support welded (Сварная опора шкива) | 1 | |
| 2 | 255031020004 | Axis Φ20x70 (ось Φ20x70) | 1 | |
| 3 | 910400100006 | WasherGB97.1-8-200HV (Стиральная машина97.1-8-200ХВ) | 2 | |
| 4 | 910400500006 | Washe GB93-8 (Ваш ГБ93-8) | 2 | |
| 5 | 910100300020 | Bolt GB5783-M8x16-8.8 (Болт GB5783-M8x16-8.8) | 2 | |
| 6 | 255031020007 | Pulley Φ90x22 (Шкив Φ90x22) | 2 | |
| 7 | 910200200062 | Screw GB70.1-M8x45-8.8 (Винт GB70.1-M8x45-8.8) | 3 | |
| 8 | 255028520035 | mounting plate (Монтажная пластина) | 3 | |
| 9 | 255028520034 | Pipe press fixedly piank (Трубный пресс неподвижно закреплен) | 6 | |
| 10 | 281231020101 | Holder (Держатель) | 1 | |
| 11 | 281231020102 | Hose mounting plate (Монтажная пластина для шланга) | 1 | |
| 12 | 255030520029 | Hydraulic pipe welding10-L2180-1S (Сварка гидравлических труб10-L2180-1S) | 2 | H=4000 |
| 12 | 256531020701 | Hydraulic pipe welding10-L2430-1S (Сварка гидравлических труб10-L2430-1S) | 2 | H=4350 |
| 12 | 255031020100 | Hydraulic pipe welding10-L2530-1S (Сварка гидравлических труб10-L2530-1S) | 2 | H=4500 |
| 12 | 255028520050 | Hydraulic pipe welding10-L2730-1S (Сварка гидравлических труб10-L2730-1S) | 2 | H=4800 |
| 12 | 263028520010 | Hydraulic pipe welding10-L2940-1S (Сварка гидравлических труб10-L2940-1S) | 2 | H=5000 |
| 12 | 256530520702 | Hydraulic pipe welding10-L3220-1S (Сварка гидравлических труб10-L3220-1S) | 2 | H=5500 |
| 12 | 255031020014 | Hydraulic pipe welding10-L3630-1S (Сварка гидравлических труб10-L3630-1S) | 2 | H=6000 |
| 12 | 252130520702 | Hydraulic pipe welding10-L4015-1S (Сварка гидравлических труб10-L4015-1S) | 2 | H=6500 |
| 12 | 275230529011 | Hydraulic pipe welding10-L3080-1S (Сварка гидравлических труб10-L3080-1S) | 2 | H=7000 |
| 13 | 252131020001 | Rubber hose fixing plate (Крепежная пластина для резинового шланга) | 1 | |
| 14 | 254131010001 | Hydraulic pipe welding (Сварка гидравлических труб) | 1 | |
| 15 | 252128521001 | Hydraulic hose assembly 10-L1810 (Узел гидравлического шланга 10-L1810) | 2 | H=4000 |
| 15 | 255028520016 | Hydraulic hose assembly 10-L1930 (Узел гидравлического шланга 10-L1930) | 2 | H=4350 |
| 15 | 255031020705 | Hydraulic hose assembly 10-L1980 (Узел гидравлического шланга 10-L1980) | 2 | H=4500 |
| 15 | 255030520028 | Hydraulic hose assembly 10-L2080 (Узел гидравлического шланга 10-L2080) | 2 | H=4800 |
| 15 | 255030520029 | Hydraulic hose assembly 10-L2180 (Узел гидравлического шланга 10-L2180) | 2 | H=5000 |
| 15 | 254128520031 | Hydraulic hose assembly 10-L2350 (Узел гидравлического шланга 10-L2350) | 2 | H=5500 |
| 15 | 281229020031 | Hydraulic hose assembly 10-L2500 (Узел гидравлического шланга 10-L2500) | 2 | H=6000 |
| 15 | 254128520052 | Hydraulic hose assembly 10-L2650 (Узел гидравлического шланга 10-L2650) | 2 | H=6500 |
| 15 | 253528520009 | Hydraulic hose assembly 10-L2250 (Узел гидравлического шланга 10-L2250) | 2 | H=5200 |
Рисунок - （） /Держатель для вил(трехступенчатый полный свободно-усиленный)
| № | Артикул | Наименование | Кол-во | Примечание |
|---|---|---|---|---|
| 1 | 255040510001 | Fork carrier welding (1040x986) (Сварка держателя вилки (1040x986)) | 1 | |
| 2 | 910400100009 | Washer GB97.1-14-200HV (Стиральная машина GB97.1-14-200ХВ) | 8 | |
| 3 | 910400500009 | Spring Washer GB93-14 (Пружинная шайба GB93-14) | 8 | |
| 4 | 910100300062 | Bolt GB5783-M14x30-8.8 (Болт GB5783-M14x30-8.8) | 8 | |
| 5 | 910100300027 | Bolt GB5783-M8x45-8.8 (Болт GB5783-M8x45-8.8) | 8 | |
| 6 | 910400500006 | Spring Washer GB93-8 (Пружинная шайба GB93-8) | 8 | |
| 7 | 910400100006 | Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 8 | |
| 8 | 940200200003 | Side roller Φ34-CD=45 (Боковой ролик Φ34-компакт-диск=45) | 4 | |
| 9 | 281338023004 | Side roller adjustment pad (Регулировочная площадка бокового ролика) | 16 | |
| 1 | 255040510001 | Fork carrier welding (1040x986) (Сварка держателя вилки (1040x986)) | 1 | |
| 2 | 910400100009 | Washer GB97.1-14-200HV (Стиральная машина GB97.1-14-200ХВ) | 8 | |
| 3 | 910400500009 | Spring Washer GB93-14 (Пружинная шайба GB93-14) | 8 | |
| 4 | 910100300062 | Bolt GB5783-M14x30-8.8 (Болт GB5783-M14x30-8.8) | 8 | |
| 5 | 910100300027 | Bolt GB5783-M8x45-8.8 (Болт GB5783-M8x45-8.8) | 8 | |
| 6 | 910400500006 | Spring Washer GB93-8 (Пружинная шайба GB93-8) | 8 | |
| 7 | 910400100006 | Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 8 | |
| 8 | 940200200003 | Side roller Φ34-CD=45 (Боковой ролик Φ34-компакт-диск=45) | 4 | |
| 9 | 281338023004 | Side roller adjustment pad (Регулировочная площадка бокового ролика) | 16 | |
| 10 | 281338023003 | Side roller adjusting sleeve (Регулировочная втулка бокового ролика) | 8 | |
| 11 | 910401300018 | Washer GB894.1-35 (Стиральная машина GB894.1-35) | 6 | |
| 12 | 940200100043 | Roller Φ78.80xΦ35x22.5 (Ролик Φ78.80xΦ35x22.5) | 6 | /optional |
| 12 | 940200100044 | Roller Φ79.10xΦ35x22.5 (Ролик Φ79.10xΦ35x22.5) | 6 | /optional |
| 12 | 940200100039 | Roller Φ79.40xΦ35x22.5 Φ79.40xΦ35x22.5( 1°) (Ролик Φ79.40xΦ35x22.5 Φ79.40xΦ35x22.5( 1°)) | 6 | /optional |
| 13 | 910400500007 | Spring Washer GB93-10 (Пружинная шайба GB93-10) | 1 | |
| 14 | 910200200077 | Screw GB70.1-M10x30-8.8 (Винт GB70.1-M10x30-8.8) | 1 | |
| 15 | 281338013001 | Fork carrier welding (Сварка держателя вилки) | 1 | |
| 10 | 281338023003 | Side roller adjusting sleeve (Регулировочная втулка бокового ролика) | 8 | |
| 11 | 910401300018 | Washer GB894.1-35 (Стиральная машина GB894.1-35) | 6 | |
| 12 | 940200100043 | Roller Φ78.80xΦ35x22.5 (Ролик Φ78.80xΦ35x22.5) | 6 | /optional |
| 12 | 940200100044 | Roller Φ79.10xΦ35x22.5 (Ролик Φ79.10xΦ35x22.5) | 6 | /optional |
| 12 | 940200100039 | Roller Φ79.40xΦ35x22.5 Φ79.40xΦ35x22.5( 1°) (Ролик Φ79.40xΦ35x22.5 Φ79.40xΦ35x22.5( 1°)) | 6 | /optional |
| 13 | 910400500007 | Spring Washer GB93-10 (Пружинная шайба GB93-10) | 1 | |
| 14 | 910200200077 | Screw GB70.1-M10x30-8.8 (Винт GB70.1-M10x30-8.8) | 1 | |
| 15 | 281338013001 | Fork carrier welding (Сварка держателя вилки) | 1 |
Рисунок - 281298501038 ( ) /Подъемный цилиндр(стандартная мачта)
| № | Артикул | Наименование | Кол-во | Примечание |
|---|---|---|---|---|
| 1 | 940200500003 | Chain wheel bearing780708K-φ110 (Подшипник цепного колеса780708K-φ110) | 2 | |
| 2 | 910401300020 | Cir clip GB894.1-40 (Клип Cir GB894.1-40) | 2 | |
| 3 | 910100300051 | Bolt GB5786-M16x1.5x40-8.8 (Болт GB5786-M16x1.5x40-8.8) | 2 | |
| 4 | 910400500008 | Spring washer GB93-12 (Пружинная шайба GB93-12) | 2 | |
| 5 | 254144016002 | Cylinder (H=2000) (Цилиндр (H=2000)) | 2 | H=2000 |
| 5 | 254144010021 | Cylinder (H=2500) (Цилиндр (H=2500)) | 2 | H=2500 |
| 5 | 254144010022 | Cylinder (H=3000) (Цилиндр (H=3000)) | 2 | H=2700 |
| 5 | 254144010023 | Cylinder (H=3300) (Цилиндр (H=3300)) | 2 | H=3000 |
| 5 | 254144010024 | Cylinder (H=3500) (Цилиндр (H=3500)) | 2 | H=3300 |
| 5 | 254144010025 | Cylinder (H=3600) (Цилиндр (H=3600)) | 2 | H=3500 |
| 5 | 254144010026 | Cylinder (H=3700) (Цилиндр (H=3700)) | 2 | H=3700 |
| 5 | 254144010027 | Cylinder (H=4000) (Цилиндр (H=4000)) | 2 | H=4000 |
| 5 | 254144010028 | Cylinder (H=4300) (Цилиндр (H=4300)) | 2 | H=4300 |
| 5 | 254144010029 | Cylinder (H=4500) (Цилиндр (H=4500)) | 2 | H=4500 |
| 5 | 254144010030 | Cylinder (H=5000) (Цилиндр (H=5000)) | 2 | H=5000 |
| 6 | 910600600015 | Split pin 2x20 (Разъемный штифт 2x20) | 2 | |
| 7 | 910600600015-1 | LH1623 chain (lh1623 Цепь) | 2 | |
| 8 | 252044020121 | Longer Joint (Более длинный сустав) | 2 | |
| 9 | 910600600030 | Split pin 3.2x30 (Разъемный штифт 3.2x30) | 2 | |
| 10 | 910300200008 | Nut M16x1.5 (Гайка М16x1.5) | 2 | |
| 11 | 254144020066 | Nut M16x1.5 (Гайка М16x1.5) | 2 | |
| 12 | 254144020060 | Fixing ring (Фиксирующее кольцо) | 2 | |
| 13 | 254144020061 | Rubber bushing (Резиновая втулка) | 2 | |
| 14 | 254144020062 | Fixing seat (Фиксирующее сиденье) | 2 | |
| 15 | 910400100006 | Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 4 | |
| 16 | 910400500006 | Spring washer GB93-8 (Пружинная шайба GB93-8) | 4 | |
| 17 | 910300100006 | Nut GB6170-M8-10 (Гайка GB6170-M8-10) | 4 | |
| 18 | 910300100007 | Nut GB6170-M10-10 (Гайка GB6170-M10-10) | 2 | |
| 19 | 910100300038 | Bolt GB5783-M10x35-8.8 (Болт GB5783-M10x35-8.8) | 2 | |
| 20 | 251244020101 | Short Joint (Короткий стык) | 2 | |
| 21 | 910400500007 | Spring washer GB93-10 (Пружинная шайба GB93-10) | 6 | |
| 8 | 252044020121 | Longer Joint (Более длинный сустав) | 2 | |
| 9 | 910600600030 | Split pin 3.2x30 (Разъемный штифт 3.2x30) | 2 | |
| 10 | 910300200008 | Nut M16x1.5 (Гайка М16x1.5) | 2 | |
| 11 | 254144020066 | Nut M16x1.5 (Гайка М16x1.5) | 2 | |
| 12 | 254144020060 | Fixing ring (Фиксирующее кольцо) | 2 | |
| 13 | 254144020061 | Rubber bushing (Резиновая втулка) | 2 | |
| 14 | 254144020062 | Fixing seat (Фиксирующее сиденье) | 2 | |
| 15 | 910400100006 | Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 4 | |
| 16 | 910400500006 | Spring washer GB93-8 (Пружинная шайба GB93-8) | 4 | |
| 17 | 910300100006 | Nut GB6170-M8-10 (Гайка GB6170-M8-10) | 4 | |
| 18 | 910300100007 | Nut GB6170-M10-10 (Гайка GB6170-M10-10) | 2 | |
| 19 | 910100300038 | Bolt GB5783-M10x35-8.8 (Болт GB5783-M10x35-8.8) | 2 | |
| 20 | 251244020101 | Short Joint (Короткий стык) | 2 | |
| 21 | 910400500007 | Spring washer GB93-10 (Пружинная шайба GB93-10) | 6 |
Рисунок - 281298501039 ( )/Короткий подъемный цилиндр(двухступенчатый полный бесплатный )
| № | Артикул | Наименование | Кол-во | Примечание |
|---|---|---|---|---|
| 22 | 281298501039 | Cylinder (Цилиндр) | 1 | |
| 23 | 281298501039-1 | Spacer (Распорка) | 1 | |
| 24 | 281298501039-2 | Screw M5x5 (Винт М5x5) | 1 | |
| 25 | 910100800006 | Bolt GB5789-M16x40-8.8 (Болт GB5789-M16x40-8.8) | 1 | |
| 26 | 910400500010 | Spring washer GB93-16 (Пружинная шайба GB93-16) | 1 | |
| 27 | 941100400001 | Screw M8x20-8.8 (Винт М8x20-8.8) | 2 | |
| 28 | 910400500006 | Spring washer GB93-8 (Пружинная шайба GB93-8) | 4 | |
| 29 | 254143520056 | Chain plate (Цепная пластина) | 1 | |
| 30 | 940200500009 | Chain wheel bearing 785208-00 (Подшипник цепного колеса 785208-00) | 1 | |
| 31 | 910401300020 | Cir clip GB894.1-40 (Клип Cir GB894.1-40) | 2 | |
| 32 | 254143510050 | Chain plate (Цепная пластина) | 1 | |
| 33 | 254143520072 | hoop (Обруч) | 1 | |
| 34 | 910400100006 | washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) | 2 | |
| 35 | 910100300022 | Bolt GB5783-M8x20-8.8 (Болт GB5783-M8x20-8.8) | 2 | |
| 36 | 910100300022-1 | LH1266 Chain (lh1266 Цепь) | 1 | |
| 37 | 254143520070 | Longer Joint (Более длинный сустав) | 1 | |
| 38 | 910600600015 | Split pin GB91-2x20 (Разделенный pin-код GB91-2x20) | 1 | |
| 39 | 254143520071 | Short Joint (Короткий стык) | 1 | |
| 40 | 910600600030 | Split pin 3.2X40 (Разъемный штифт 3.2x40) | 2 | |
| 41 | 255044020158 | Nut M18X1.5 (Гайка М18x1.5) | 2 | |
| 42 | 910400500008 | Spring washer GB93-12 (Пружинная шайба GB93-12) | 1 | |
| 43 | 910100400009 | Bolt GB5786-M12x1.25x25-8.8 (Болт GB5786-M12x1.25x25-8.8) | 1 | |
| 44 | 254143510100 | Cylinder(M)(H=2500) (Цилиндр(M)(H=2500)) | 1 | H=2500 |
| 44 | 254143510101 | Cylinder(M)(H=2700) (Цилиндр(M)(H=2700)) | 1 | H=2700 |
| 44 | 254143510102 | Cylinder(M)(H=3000) (Цилиндр(M)(H=3000)) | 1 | H=3000 |
| 44 | 254143510103 | Cylinder(M)(H=3300) (Цилиндр(M)(H=3300)) | 1 | H=3300 |
| 44 | 254143510104 | Cylinder(M)(H=3500) (Цилиндр(M)(H=3500)) | 1 | H=3500 |
| 44 | 254143510105 | Cylinder(M)(H=3700) (Цилиндр(M)(H=3700)) | 1 | H=3700 |
| 44 | 254143510106 | Cylinder(M)(H=4000) (Цилиндр(M)(H=4000)) | 1 | H=4000 |
| 44 | 254143510107 | Cylinder(M)(H=4300) (Цилиндр(M)(H=4300)) | 1 | H=4300 |
| 44 | 254143510108 | Cylinder(M)(H=4500) (Цилиндр(M)(H=4500)) | 1 | H=4500 |
Рисунок - 281298501042 ( )/Подъемный цилиндр(трехступенчатый полный бесплатный)
| № | Артикул | Наименование | Кол-во | Примечание |
|---|---|---|---|---|
| 1 | 254144020060 | Fixing hoop (Фиксирующий обруч) | 2 | |
| 2 | 254144020061 | Support block (Опорный блок) | 2 | |
| 3 | 254144020062 | Rubber pad (Резиновая прокладка) | 2 | |
| 4 | 910400100006 | WasheGB97.1-8-200HV (Мыть посуду97.1-8-200ХВ) | 4 | |
| 5 | 910400500006 | Spring WasheGB93-8 (Пружинная мойка93-8) | 4 | |
| 6 | 910300100006 | Nut GB6170-M8-10 (Гайка GB6170-M8-10) | 4 | |
| 7 | 910300100007 | Nut GB6170-M10-10 (Гайка GB6170-M10-10) | 2 | |
| 8 | 910100300038 | Bolt GB5783-M10x35-8.8 (Болт GB5783-M10x35-8.8) | 2 | |
| 9 | 254144510044 | Cylinder (L)H=4000 (Цилиндр (L)H=4000) | 1 | /Inc.24-40 |
| 9 | 254144510045 | Cylinder (L)H=4350 (Цилиндр (L)H=4350) | 1 | /Inc.24-40 |
| 9 | 254144510046 | Cylinder (L)H=4500 (Цилиндр (L)H=4500) | 1 | /Inc.24-40 |
| 9 | 254144510047 | Cylinder (L)H=4800 (Цилиндр (L)H=4800) | 1 | /Inc.24-40 |
| 9 | 254144510048 | Cylinder (L)H=5000 (Цилиндр (L)H=5000) | 1 | /Inc.24-40 |
| 9 | 254144510049 | Cylinder (L)H=5500 (Цилиндр (L)H=5500) | 1 | /Inc.24-40 |
| 9 | 254144510050 | Cylinder (L)H=6000 (Цилиндр (L)H=6000) | 1 | /Inc.24-40 |
| 9 | 254144510059 | Cylinder (L)H=6500 (Цилиндр (L)H=6500) | 1 | /Inc.24-40 |
| 9 | 254144510079 | Cylinder (L)H=5200 (Цилиндр (L)H=5200) | 1 | /Inc.24-40 |
| 10 | 910400100008 | WasheGB97.1-12-200HV (Мыть посуду97.1-12-200ХВ) | 2 | |
| 11 | 910400500008 | Spring WasheGB93-12 (Пружинная мойка93-12) | 4 | |
| 12 | 910100400009 | Bolt GB5786-M12x1.25x25-8.8 (Болт GB5786-M12x1.25x25-8.8) | 2 | GB5786-M12x1.25x25-8.8 |
| 13 | 254144020065 | 2 | 16N | |
| 13 | 251244020101 | Bolt M16x1.5 (Болт M16x1.5) | 2 | 18N/20N |
| 14 | 254144510051 | Cylinder (R)H=4000 (Цилиндр (R)H=4000) | 1 | /Inc.24-40 |
| 14 | 254144510052 | Cylinder (R)H=4350 (Цилиндр (R)H=4350) | 1 | /Inc.24-40 |
| 14 | 254144510053 | Cylinder (R)H=4500 (Цилиндр (R)H=4500) | 1 | /Inc.24-40 |
| 14 | 254144510054 | Cylinder (R)H=4800 (Цилиндр (R)H=4800) | 1 | /Inc.24-40 |
| 14 | 254144510055 | Cylinder (R)H=5000 (Цилиндр (R)H=5000) | 1 | /Inc.24-40 |
| 14 | 254144510056 | Cylinder (R)H=5500 (Цилиндр (R)H=5500) | 1 | /Inc.24-40 |
| 14 | 254144510057 | Cylinder (R)H=6000 (Цилиндр (R)H=6000) | 1 | /Inc.24-40 |
| 14 | 254144510058 | Cylinder (R)H=6500 (Цилиндр (R)H=6500) | 1 | /Inc.24-40 |
| 14 | 254144510080 | Cylinder (R)H=5200 (Цилиндр (R)H=5200) | 1 | /Inc.24-40 |
Другие артикулы каталога - FE3D16-20N
| Артикул | Наименование | Бренд | Модель оборудования | Тип документа | Цена |
|---|---|---|---|---|---|
| 281213010001 | Driving Wheel 18X7-8(Solid ) 281213010001 | Noblelift | Каталог запчастей - FE3D16-20N | по запросу | |
| 281213010002 | Driving Wheel 18X7-8(Environmen 281213010002 | Noblelift | Каталог запчастей - FE3D16-20N | по запросу | |
| 281313010001 | Driving Wheel 200/50-10(Solid) 281313010001 | Noblelift | Каталог запчастей - FE3D16-20N | по запросу | |
| 281313010002 | Driving Wheel 200/50-10(Environm 281313010002 | Noblelift | Каталог запчастей - FE3D16-20N | по запросу | |
| 255015510002 | Wheel 18x7-8( Solid) 255015510002 | Noblelift | Каталог запчастей - FE3D16-20N | по запросу | |
| 255015510006 | Wheel 18x7-8( Environmental prote 255015510006 | Noblelift | Каталог запчастей - FE3D16-20N | по запросу | |
| 256115511001 | Wheel 200/50-10( Solid) 256115511001 | Noblelift | Каталог запчастей - FE3D16-20N | по запросу | |
| 256115511003 | Wheel 200/50-10 (Environmental) 256115511003 | Noblelift | Каталог запчастей - FE3D16-20N | по запросу | |
| 281213011001 | tire Rim 4.33R-8 281213011001 | Noblelift | Каталог запчастей - FE3D16-20N | по запросу | |
| 281313011001 | tire Rim 6.50F-10 281313011001 | Noblelift | Каталог запчастей - FE3D16-20N | по запросу | |
| 910100100030 | bolt GB5782-M8x90-8.8 910100100030 | Noblelift | Каталог запчастей - FE3D16-20N | по запросу | |
| 910400500006 | spring washer GB93-8 910400500006 | Noblelift | Каталог запчастей - FE3D16-20N | по запросу | |
| 910400100006 | washer GB97.1-8-200HV 910400100006 | Noblelift | Каталог запчастей - FE3D16-20N | по запросу | |
| 281214011002 | gear-box GP25 (ZF) 281214011002 | Noblelift | Каталог запчастей - FE3D16-20N | по запросу | |
| 910400100018 | washer GB97.1-16-200HV 910400100018 | Noblelift | Каталог запчастей - FE3D16-20N | по запросу |
