Камера на штабелер

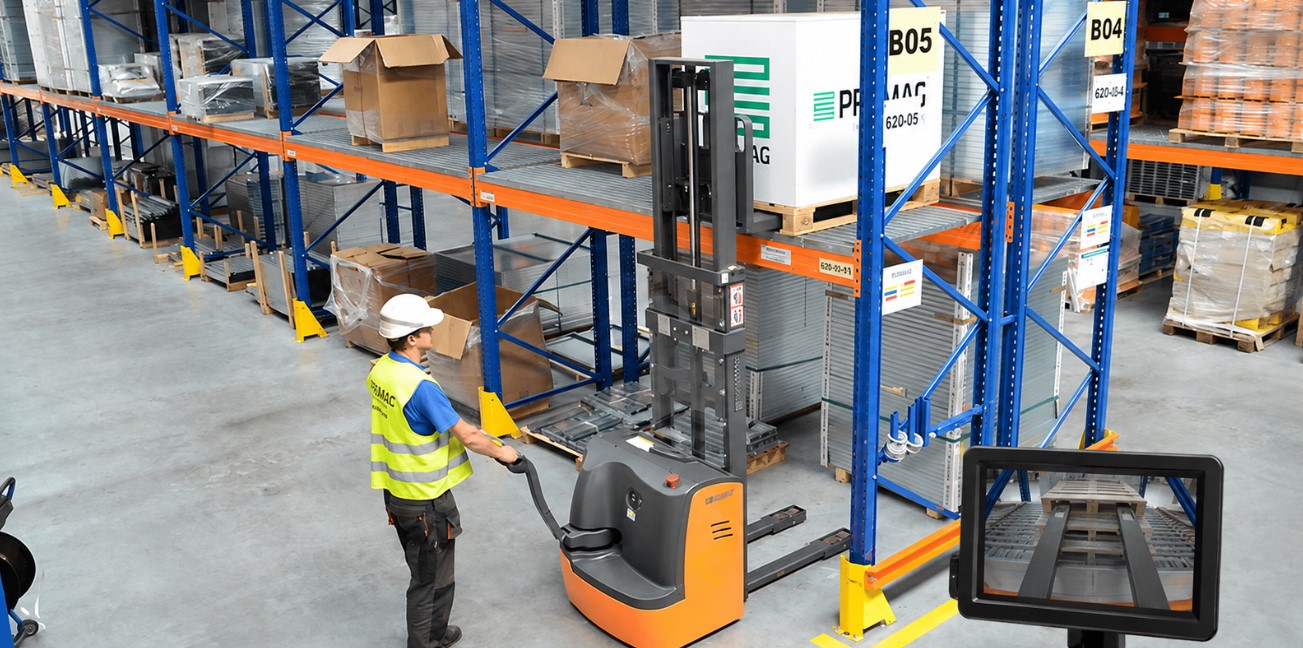

Система видеонаблюдения помогает оператору штабелера точнее заводить вилы в паллету, контролировать груз при подъеме и устанавливать его в нужную ячейку стеллажа.

Изображение с камеры передается на монитор, установленный в зоне видимости оператора. Это особенно удобно при работе на верхних ярусах, в узких проходах и при ограниченном обзоре через мачту.

Подберем оборудование с учетом модели штабелера, конструкции мачты, высоты подъема и условий эксплуатации.





Оператор видит то, что скрывает мачта

При подъеме паллеты элементы мачты и сам груз могут перекрывать обзор. Оператору приходится ориентироваться по положению каретки, наклоняться или несколько раз корректировать положение штабелера.

Камера показывает на мониторе:

• положение вил относительно паллеты;
• вход вил в технологические проемы;
• расстояние до груза и стеллажной балки;
• край паллеты и положение груза на высоте;
• свободное пространство в стеллажной ячейке;
• рабочую зону перед штабелером.

Система помогает точнее выполнять погрузку и разгрузку, уменьшать количество повторных маневров и снижать вероятность контакта груза со стеллажом.



Куда устанавливается камера

Камера на каретке

Универсальный вариант для контроля вил и паллеты. Камера перемещается вместе с кареткой и сохраняет рабочую зону в кадре при подъеме груза.

Такое расположение подходит для установки и снятия паллет со средних и верхних ярусов стеллажа.

Камера на вилах

Обеспечивает максимально близкий обзор зоны перед вилами. Оператор видит положение наконечников вил и может точнее совмещать их с проемами паллеты.

При монтаже учитываются конструкция вил, рабочие нагрузки и необходимость защиты камеры от механических повреждений.

Камера на мачте

Показывает вилы, каретку и пространство перед штабелером в более широком ракурсе. Подходит для задач, где важно одновременно контролировать груз и окружающую рабочую зону.



Как работает система

Камера передает изображение на промышленный монитор, закрепленный на консоли или отдельном кронштейне в зоне видимости оператора.

Во время работы оператор видит направление движения вил, положение паллеты и стеллажную ячейку. При подключении второй камеры монитор можно использовать для переключения между рабочим и задним обзором.

В зависимости от конструкции штабелера применяется проводное или беспроводное подключение.

Проводная система

Камера соединяется с монитором защищенным кабелем. Трасса прокладывается с учетом движения мачты и каретки, чтобы кабель не мешал работе механизмов.

Беспроводная система

Используется, если прокладка кабеля по подвижной мачте затруднена. Камера передает изображение по беспроводному каналу и получает питание от автономного аккумулятора.



Что входит в комплект

В состав системы могут входить:

• промышленная видеокамера;
• монитор для установки на штабелер;
• кабель передачи изображения и питания;
• беспроводной передатчик и приемник;
• автономный аккумулятор для камеры;
• регулируемые монтажные кронштейны;
• виброгасящие элементы;
• защищенные разъемы;
• комплект подключения к бортовой сети;
• дополнительная камера заднего вида.

Состав оборудования определяется после осмотра техники или получения фотографий штабелера и мачты.



Оборудование для складских условий

Камера и монитор рассчитаны на эксплуатацию на подъемно-погрузочной технике. Корпуса и крепления устойчивы к вибрации, ударам, пыли и влаге.

Оборудование сохраняет работоспособность при перепадах температуры и освещенности. Камера может обеспечивать обзор при недостаточном освещении, а монитор — поддерживать обычное и зеркальное отображение изображения.

Защищенные разъемы и прочные кабели повышают надежность системы при ежедневной работе на складе.



Для каких штабелеров подходит система

Камеры можно устанавливать на:

• самоходные электрические штабелеры;
• штабелеры с сопровождающим оператором;
• модели с откидной или стационарной платформой;
• штабелеры с разной высотой подъема;
• складские штабелеры различных производителей.

При подборе учитываются конструкция каретки, расположение цепей и гидравлических элементов, ход мачты, напряжение бортовой сети и требуемый угол обзора.



Варианты комплектации

Контроль груза

Одна камера на каретке, вилах или мачте и монитор в зоне видимости оператора.

Подходит для точной работы с паллетами и установки грузов на стеллажи.

Контроль груза и задний обзор

Рабочая камера направлена на вилы.

Беспроводной комплект

Камера с автономным питанием, беспроводная передача изображения и монитор.

Подходит для штабелеров, на которых сложно безопасно проложить кабель по подвижным элементам мачты.



Результат установки

Система видеонаблюдения помогает:

• точнее совмещать вилы с паллетой;
• контролировать груз на высоте;
• быстрее находить нужную стеллажную ячейку;
• уменьшать количество корректирующих движений;
• снижать риск повреждения паллет, упаковки и стеллажей;
• уменьшать зрительную и физическую нагрузку на оператора;
• увереннее работать в узких складских проходах.



Подбор и установка камеры на штабелер

Для подготовки решения достаточно сообщить:

• модель штабелера;
• тип и высоту мачты;
• место предполагаемой установки камеры;
• максимальную высоту подъема;
• предпочтительный способ подключения;
• условия эксплуатации техники.

Если точное место установки пока неизвестно, отправьте фотографии штабелера, каретки и рабочего места оператора. Мы предложим вариант размещения камеры, монитора и кабельной трассы.



Часто задаваемые вопросы (FAQ)

Где лучше установить камеру — на вилах или на каретке?

Камера на вилах дает наиболее близкий обзор зоны входа в паллету. Камера на каретке лучше защищена и подходит для большинства операций со стеллажами. Оптимальное расположение зависит от конструкции штабелера и характера работ.

Будет ли камера показывать груз на максимальной высоте?

Если камера закреплена на каретке или вилах, она перемещается вместе с грузом. Благодаря этому паллета и стеллажная ячейка остаются в поле зрения при подъеме.

Можно ли установить систему без прокладки кабеля по мачте?

Да. При сложной конструкции мачты можно использовать беспроводную камеру с автономным питанием.

Подойдет ли оборудование для интенсивной эксплуатации?

Для складской техники применяется промышленное оборудование, рассчитанное на вибрацию, запыленность, влагу и температурные перепады.



Подберем систему под ваш штабелер

Получите комплект оборудования с учетом конструкции техники и выполняемых операций.
