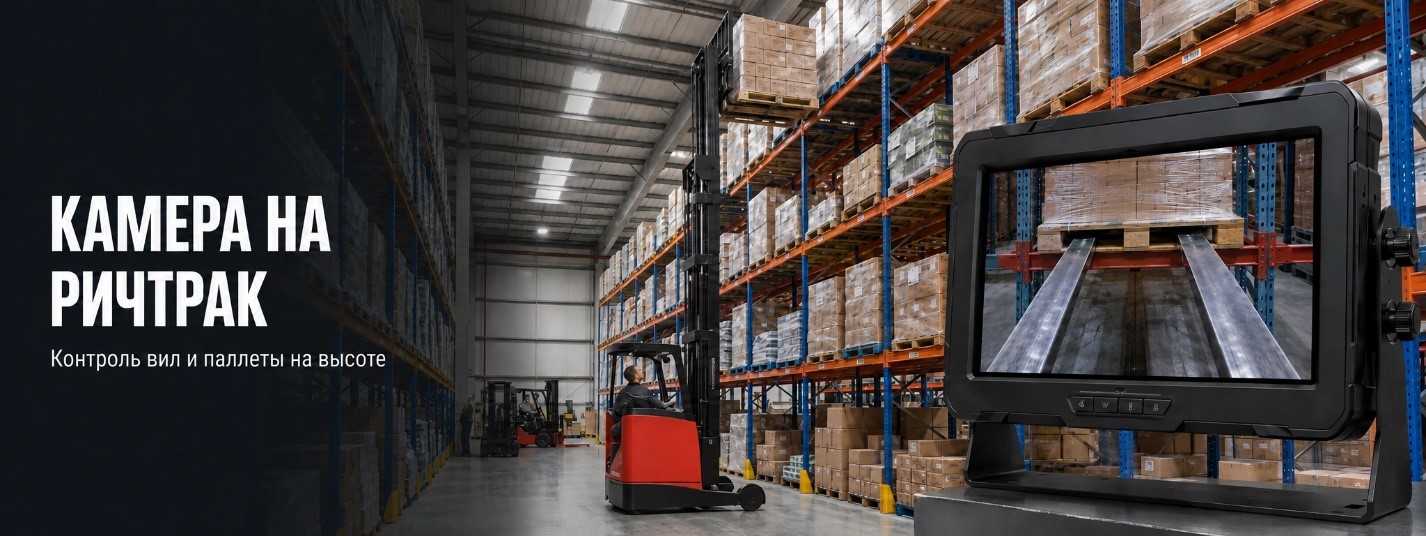

Камера на ричтрак для точной установки паллет на высоте

Ричтрак работает в узких межстеллажных проходах и поднимает паллеты на значительную высоту. По мере подъёма груза оператору становится сложнее визуально контролировать положение вил, вход в паллету и свободное пространство внутри стеллажной ячейки. Обзор могут ограничивать мачта, груз, защитные элементы каретки и конструкция самого стеллажа. В такой ситуации камера на ричтрак передаёт изображение рабочей зоны на монитор, установленный рядом с местом оператора.

Система видеообзора помогает точнее подвести вилы к паллете, совместить груз с ячейкой и контролировать его положение при размещении или снятии со стеллажа. Оператор видит рабочую зону без постоянных наклонов и попыток рассмотреть вилы через элементы мачты.

«Складская Лига» подбирает камеры для ричтраков с учётом конструкции техники, высоты подъёма, режима эксплуатации и требований к изображению. В комплект могут входить камера, монитор, кабельная линия или беспроводной канал, элементы питания, преобразователь напряжения, крепления и защитная арматура. Возможны поставка готового комплекта, монтаж и настройка системы.





Для каких задач нужна система видеообзора ричтрака

Камера показывает оператору точку контакта вил, паллеты и стеллажной ячейки. Система применяется при размещении грузов на верхних уровнях, снятии паллет с высоты и работе с грузами, перекрывающими прямой обзор.

Камера помогает контролировать:

• положение вил относительно нижних проёмов паллеты;
• глубину входа вил под груз;
• высоту паллеты относительно стеллажной балки;
• свободное пространство по сторонам и над грузом;
• движение каретки при подъёме и опускании;
• момент установки паллеты на опорные элементы стеллажа;
• рабочую зону при движении назад, если установлена дополнительная камера заднего вида.

Видеоизображение не заменяет соблюдение правил эксплуатации ричтрака и визуальную оценку окружающей обстановки, а служит дополнительным инструментом контроля.



Варианты установки камеры на ричтрак

Место монтажа выбирают не только по требуемому ракурсу, но и по конструкции мачты, ходу каретки, способу смещения вил и наличию подвижных кабельных трасс.

На одной машине можно объединить несколько ракурсов: основная камера контролирует вилы или каретку, дополнительная показывает зону позади техники. Переключение выполняется вручную либо автоматически, если конфигурация поддерживает управляющий сигнал.



Проводная или беспроводная камера

Проводная система передаёт сигнал и получает питание от бортовой сети ричтрака. При установке камеры на подвижной части мачты используют динамический кабель, направляющие и натяжные элементы. Кабельная трасса не должна попадать в цепи, ролики мачты и зоны перемещения каретки.

Беспроводная система сокращает количество линий на подвижных элементах. Камера передаёт изображение по радиоканалу и питается от отдельного аккумулятора. Такой вариант удобен для вил или каретки, но требует организовать зарядку и проверить устойчивость сигнала в рабочих проходах.

Выбор зависит от высоты подъёма, кинематики мачты и фактического рабочего цикла.



Из чего состоит комплект видеонаблюдения

Базовая система включает промышленную камеру и монитор. Камере необходимы компактный корпус, регулируемый кронштейн и защита от вибрации, ударов, пыли и влаги. Важна и устойчивая работа при перепадах освещения внутри стеллажей.

Монитор размещают так, чтобы он не перекрывал прямой обзор, органы управления и пути посадки или выхода. При подключении нескольких камер используют несколько видеовходов либо отдельный модуль управления изображениями.

В зависимости от схемы в комплект также входят:

• монтажный кронштейн камеры;
• защищённые кабели и разъёмы;
• элементы ведения и натяжения динамического кабеля;
• беспроводной передатчик и приёмник;
• один или несколько сменных аккумуляторов;
• преобразователь напряжения для согласования с бортовой сетью;
• крепление монитора;
• видеорегистратор — если требуется запись и хранение архива.

Состав определяется после осмотра техники или получения фотографий мачты, каретки, вил и рабочего места оператора.



Как выбрать камеру на ричтрак

Подбор начинается с рабочей задачи. Если оператору необходимо точно видеть вход вил в паллету, камеру располагают максимально близко к уровню вил. Для общего контроля груза и стеллажной ячейки часто удобнее монтаж на каретке или мачте. Если проблема связана преимущественно с маневрированием, систему дополняют камерой заднего вида.

При подборе учитывают следующие параметры:

1. Марка, модель и серийное исполнение ричтрака. Даже у техники одного производителя могут отличаться мачта, каретка, свободный ход и расположение цепей.
2. Высота подъёма и количество секций мачты. Эти данные влияют на длину и схему прокладки динамического кабеля.
3. Тип вил и каретки. Важно определить доступное место для камеры и исключить контакт корпуса с паллетой, грузом или стеллажом.
4. Режим работы. Для многосменной эксплуатации особенно важны ресурс кабельной системы либо организация смены и зарядки аккумуляторов.
5. Условия склада. Учитываются температура, пыль, влажность, освещённость, мойка техники и возможные механические воздействия.
6. Количество ракурсов. Одна камера решает локальную задачу, несколько камер позволяют дополнительно контролировать заднюю или боковую зону.
7. Необходимость записи. Если видеоматериалы нужны для анализа операций или спорных ситуаций, в систему включают мобильный видеорегистратор.

До заказа желательно предоставить фотографии техники, сведения о высоте подъёма и продолжительности смены. Это позволяет заранее определить крепление, питание и состав монтажного комплекта.



Монтаж и настройка системы

Корпус камеры не должен попадать в зону контакта с грузом, ограничивать перемещение вил или мешать боковому смещению. Направление настраивают по реальной паллете и типовой стеллажной ячейке.

У проводной системы проверяют кабель во всём диапазоне движения мачты. Для беспроводной выбирают защищённое место аккумулятора и проверяют сигнал при разных положениях каретки.

После установки настраивают изображение, положение монитора и переключение каналов. Затем проверяют полный цикл: вход вил в паллету, подъём, выдвижение мачты, установку груза, снятие и опускание.



Гарантия и техническое обслуживание

На оборудование и работы предоставляются гарантийные обязательства по условиям поставки. Перед передачей проверяются камера, монитор, питание, крепления и работа системы во всём диапазоне движения ричтрака.

В эксплуатации очищают стекло камеры, осматривают кронштейны и разъёмы. У проводных систем контролируют динамический кабель, у беспроводных — фиксацию аккумулятора и время работы после зарядки. После изменения конфигурации вил или каретки корректируют ракурс.

«Складская Лига» консультирует по эксплуатации, диагностике и замене компонентов системы.



Доставка и условия оплаты

Комплекты поставляются в Санкт-Петербург, по СЗФО и в другие регионы России. Перед отправкой проверяются комплектность, совместимость компонентов и наличие монтажных элементов.

Юридическим лицам предоставляются счёт, договор и закрывающие документы. Стоимость рассчитывается после выбора места установки, типа передачи сигнала, количества видеоканалов, функции записи и объёма монтажных работ.



Часто задаваемые вопросы (FAQ)

Где лучше установить камеру на ричтраке — на вилах, каретке или мачте?

Если основной задачей является точный вход вил в паллету, наиболее информативен ракурс с вил или из зоны рядом с ними. Камера на каретке показывает вилы вместе с грузом и частью стеллажа, поэтому подходит для универсального контроля. Монтаж на мачте даёт более общий обзор. Решение выбирают после оценки конструкции техники и типовых операций.

Можно ли установить камеру на ричтрак любой марки?

В большинстве случаев систему можно адаптировать к ричтракам разных производителей, но комплект не следует подбирать только по названию техники. Нужно учесть геометрию мачты, ход каретки, расположение цепей, наличие бокового смещения и параметры бортовой сети. Для точного подбора потребуются модель, фотографии узлов и данные о высоте подъёма.

Что надёжнее для ричтрака: проводная или беспроводная система?

Оба варианта могут быть надёжными при правильном проектировании. Проводная система не требует регулярной зарядки камеры, но нуждается в грамотно проложенном динамическом кабеле. Беспроводная упрощает монтаж на подвижных элементах, однако требует контроля аккумуляторов и проверки радиосвязи на объекте. Выбор зависит от режима работы и конструкции мачты.

Не повредит ли камера паллету или груз?

При корректном монтаже камера размещается вне основных зон контакта вил, паллеты и груза. Кронштейн должен защищать корпус и не уменьшать рабочую длину вил. Перед вводом системы в эксплуатацию проверяют вход под разные паллеты, работу механизма смещения и полный цикл подъёма. Установка без такой проверки может привести к неудобному ракурсу или механическому повреждению оборудования.

Можно ли вывести на один монитор камеру на вилах и камеру заднего вида?

Да, для этого выбирают монитор или управляющий модуль с поддержкой нескольких видеоканалов. Оператор может переключать изображения вручную, а в некоторых конфигурациях — получать автоматическое включение нужного ракурса по управляющему сигналу. Способ подключения согласовывают с электросхемой ричтрака и требуемой логикой работы.

Нужна ли видеозапись или достаточно изображения в реальном времени?

Для точного позиционирования вил обычно достаточно изображения на мониторе в реальном времени. Запись нужна, если предприятие планирует разбирать повреждения груза, контролировать технологические операции или хранить материалы по внутренним регламентам. В этом случае систему дополняют мобильным видеорегистратором и подходящим носителем данных.

Какие данные нужны для расчёта стоимости комплекта?

Для расчёта потребуются марка и модель ричтрака, фотографии мачты, каретки, вил и рабочего места оператора, высота подъёма, продолжительность смены и желаемый ракурс. Также нужно указать, требуется ли камера заднего вида, видеозапись и монтаж. После этого можно определить состав оборудования и подготовить коммерческое предложение.



Заказать камеру на ричтрак с подбором и установкой

Чтобы получить подходящее решение, направьте специалистам «Складской Лиги» данные ричтрака и несколько фотографий техники. Мы предложим место установки камеры, проводную или беспроводную схему, монитор и необходимые монтажные компоненты. По запросу подготовим комплект для самостоятельной установки либо организуем монтаж, настройку и проверку системы на рабочих операциях. Поставка оборудования выполняется по Санкт-Петербургу и всей России.
