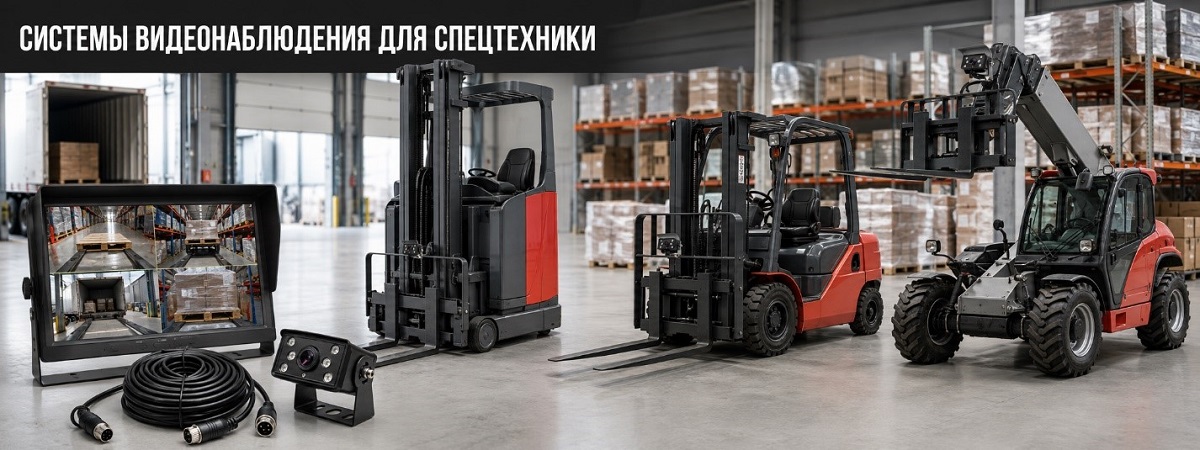

Системы видеонаблюдения для складской и строительной техники

«Складская Лига» подбирает и устанавливает промышленные камеры и мониторы на погрузочную и специальную технику. Система передает изображение в реальном времени на дисплей в кабине и помогает контролировать зоны, которые плохо просматриваются с рабочего места: вилы и паллету на высоте, рабочий орган машины или пространство при движении задним ходом.

Для вилочных погрузчиков, ричтраков и штабелеров камера устанавливается на вилы или каретку: оператор видит положение вил, паллеты и ячейки стеллажа. На телескопических, фронтальных и мини-погрузчиках камеры монтируются в зоне рабочего оборудования и сзади машины для обзора при маневрировании.

Систему комплектуем под конкретную машину и задачу: выбираем камеры, монитор, кабели, крепления, защиту проводки и способ включения изображения. Можно заказать отдельные компоненты, готовый комплект или оборудование вместе с монтажом.





Что входит в систему

Надежность системы зависит от совместимости компонентов, качества соединений и правильной прокладки кабеля на подвижных элементах машины.

• Промышленные видеокамеры. Защищенные камеры рассчитаны на вибрации, загрязнение, влагу и перепады температуры. Под задачу выбираются направление и ширина обзора, режим изображения и работа при слабом освещении.
• Монитор в кабине. Дисплей размещается так, чтобы не перекрывать штатные приборы и прямой обзор. Совместимый многоканальный монитор позволяет переключаться между несколькими зонами.
• Кабельная линия и разъемы. Важны надежная фиксация, защита соединений и правильный запас кабеля. Трасса не должна мешать работе мачты, стрелы, каретки или навесного оборудования.
• Крепления и виброразвязка. Кронштейны и демпфирующие элементы помогают удерживать заданный угол обзора и уменьшают передачу вибрации на камеру.
• Защита проводки. Рукава, кожухи и фиксаторы применяются там, где возможны трение, перегиб или механический удар.

Для одной машины может быть достаточно камеры на каретке и монитора, для другой потребуется несколько камер: например, для рабочего органа и задней зоны.



Камеры на вилы и каретку погрузчика

При работе на высотных стеллажах оператору не всегда хорошо видны концы вил, вход в паллету и положение груза относительно ячейки. Камера на вилы либо каретку передает крупный план рабочей зоны на монитор, помогает точнее совместить вилы с паллетой и уменьшить количество повторных маневров.

Камера на вилы дает максимально близкое изображение точки входа. При подборе учитываются способ крепления, защита от ударов и безопасная прокладка кабеля на подвижной части.

Камера на каретку меньше выступает в рабочую зону и лучше защищена от прямого контакта с грузом. Место установки выбирается с учетом конструкции каретки, мачты и навесного оборудования.

Рабочую камеру можно объединить с задней: оператор получит отдельный обзор зоны погрузки и пространства позади машины.



Камеры для телескопических, фронтальных и мини-погрузчиков

У строительной техники рабочий орган, стрела или материал часто перекрывают часть обзора. Камера выводит на дисплей участок, который плохо виден из кабины.

Камера заднего вида помогает контролировать пространство за машиной. Изображение может выводиться постоянно или включаться при выборе заднего хода. Если комплект поддерживает разметку, ее настраивают под положение камеры и габариты машины.



Какие задачи решает обзорная видеосистема

• улучшает видимость вил, паллеты, стеллажной ячейки, ковша или другого рабочего органа;
• помогает оператору точнее позиционировать груз;
• сокращает количество лишних движений и повторных маневров;
• дает дополнительный визуальный контроль пространства позади машины;
• помогает снизить риск повреждения груза, стеллажей, автомобиля и элементов инфраструктуры;
• позволяет вывести несколько зон на совместимый многоканальный монитор.

Видеосистема является вспомогательным средством обзора. Она не отменяет требования инструкции по эксплуатации техники, использование зеркал и штатных систем безопасности, соблюдение скоростного режима и участие сигнальщика там, где он предусмотрен технологией работ.



Как подобрать камеру и монитор для спецтехники

Подбор начинается с операции, в которой оператору не хватает обзора. Для стеллажной обработки важно видеть вилы и паллету, для строительной техники — рабочий орган, а при частом маневрировании — заднюю зону.

При подготовке комплекта мы учитываем:

1. Тип и модель машины. Проверяются конструкция мачты, каретки, стрелы, противовеса и кабины, доступные места крепления, габариты и зоны движения узлов.
2. Основную задачу. Погрузка в стеллаж, разгрузка автомобиля, работа с ковшом, контроль навесного оборудования и движение задним ходом требуют разных ракурсов.
3. Место установки камеры. Чем ближе камера к рабочей зоне, тем точнее изображение, но тем выше требования к защите от удара, загрязнения и повреждения кабеля.
4. Условия эксплуатации. Учитываются работа на улице или в помещении, мойка техники, пыль, осадки, вибрация, низкая освещенность, температура, контакт с маслами и другими эксплуатационными загрязнениями.
5. Количество камер. Один монитор может использоваться для одной или нескольких зон, если оборудование имеет соответствующее число видеовходов и поддерживает нужный режим переключения.
6. Бортовую электросеть. Питание камеры и монитора должно соответствовать параметрам машины. При подключении предусматриваются защита цепи и корректная схема включения.
7. Кабельную трассу. На мачтах, каретках и телескопических стрелах кабель работает вместе с подвижным механизмом. Важно исключить натяжение, пережим, истирание и контакт с горячими или острыми деталями.
8. Размещение монитора. Экран должен быть виден оператору, не мешать управлению и не перекрывать приборы.

Для расчета сообщите марку и модель техники, рабочую операцию и требуемую зону обзора. Фотографии мест установки помогут определить состав комплекта и объем монтажа.



Подбор и установка под конкретную машину

Перед монтажом специалист оценивает поле обзора, ход подвижных элементов, возможные точки удара и маршрут проводки. Затем подбираются совместимые камеры, монитор, кабели, крепления и защита.

Монтаж включает подключение к бортовой сети, фиксацию и защиту кабелей, настройку изображения и проверку режимов. Система тестируется на машине с контролем положения вил или рабочего органа, обзора задней зоны и удобства дисплея.

При регулярном осмотре техники проверяют чистоту стекла, крепления, кабели и разъемы. Это особенно важно для камер рядом с грузом или рабочим органом.



Поставка, гарантия и сервис

«Складская Лига» поставляет отдельные компоненты и комплектные системы. Оборудование можно заказать для самостоятельного монтажа или вместе с установкой. Возможность выезда согласовывается с учетом региона, типа машины и условий на объекте. Поставка доступна по России.

Перед заказом состав системы фиксируется в коммерческом предложении: количество и тип камер, монитор, длина кабелей, крепеж, защита проводки, дополнительные материалы и монтажные работы. Условия оплаты, срок поставки и гарантийные обязательства указываются в договоре или счете. По запросу предоставим технические документы на выбранное оборудование и рекомендации по эксплуатации.



Часто задаваемые вопросы (FAQ)

Можно ли установить камеру непосредственно на вилы погрузчика?

Да, если конструкция вил и условия работы позволяют надежно закрепить камеру и защитить ее от контакта с паллетой и грузом. Такое размещение дает близкий обзор зоны входа вил. При этом необходимо продумать кабельную трассу, запас на перемещение каретки и защиту от перегиба. Если риск механического повреждения слишком высок, более практичным решением может быть установка камеры на каретке.

Что лучше для ричтрака: камера на вилы или на каретку?

Камера на вилы дает более точный ракурс для входа в паллету, но находится ближе к зоне возможного удара. Камера на каретке лучше защищена и обычно проще в обслуживании, однако показывает рабочую зону с большего расстояния. Решение принимается с учетом высоты складирования, типа паллет, конструкции мачты, навесного оборудования и того, какая часть операции хуже всего видна оператору.

Можно ли подключить к одному монитору несколько камер?

Да, если монитор рассчитан на несколько видеовходов и совместим с выбранными камерами. На один экран можно выводить, например, изображение с каретки и задней части машины. Переключение может быть ручным или автоматическим по управляющему сигналу — это зависит от комплектации. До заказа важно определить приоритетные зоны и сценарий их показа, чтобы оператору не приходилось отвлекаться на лишние действия.

Показывает ли камера заднего вида траекторию движения?

Камера передает изображение задней зоны, а статические или настраиваемые ориентиры выводятся только в тех системах, где предусмотрена такая функция. Разметку необходимо сопоставить с положением камеры и габаритами машины. Она служит визуальной подсказкой, но не является точным расчетом поворота и не заменяет прямой обзор, зеркала, штатные датчики и соблюдение правил движения по площадке.

Подходит ли обычная автомобильная камера для погрузчика?

Для постоянной работы на спецтехнике предпочтительно промышленное оборудование. Погрузчик создает вибрацию и ударные нагрузки, работает в пыли, под дождем, при мойке и перепадах температуры. Камера, монитор, разъемы и кабели должны соответствовать этим условиям, а крепления — сохранять заданный угол обзора. Автомобильный комплект без подтвержденной защищенности может быстро потерять герметичность или стабильность изображения.

Ведет ли система запись видео?

Базовая обзорная система предназначена для передачи изображения на монитор в реальном времени и может не записывать видео. Если заказчику требуется фиксация событий, к комплекту подбирается совместимый видеорегистратор и накопитель с учетом числа камер, длительности хранения и условий эксплуатации. Эту задачу нужно обозначить до подбора, поскольку она влияет на состав оборудования, питание, место установки и стоимость.

От чего зависит цена системы видеонаблюдения для спецтехники?

Стоимость зависит от числа и типа камер, монитора, длины и способа прокладки кабелей, креплений, защитных элементов и сложности подключения к конкретной машине. На цену монтажа влияют подвижность узлов, необходимость изготовления кронштейнов и доступ к бортовой сети. Для точного расчета пришлите модель техники, описание задачи и фотографии мест установки — мы подготовим состав комплекта и коммерческое предложение.



Заказать систему видеонаблюдения для спецтехники

Отправьте заявку в «Складскую Лигу» и укажите тип, марку и модель машины, рабочую задачу, количество требуемых зон обзора и регион эксплуатации. Если возможно, приложите фотографии кабины, каретки, вил, рабочего оборудования и задней части техники.

Мы предложим подходящую схему размещения камер, определим состав оборудования, рассчитаем стоимость поставки и монтажа и подготовим коммерческое предложение.
