Камеры на вилы для вилочных и электрических погрузчиков

Камера на вилы погрузчика передает оператору изображение рабочей зоны перед паллетой. Видеокамера устанавливается на вилу, каретку или мачту, а монитор размещается в кабине. При подъеме груза оператор видит концы вил, проемы поддона и положение груза относительно стеллажной ячейки, даже если она находится выше уровня прямого обзора.

Оснащение подходит для электропогрузчиков, дизельных, газовых и бензиновых автопогрузчиков. Оно востребовано при высотном складировании, работе в узких проходах, обработке непрозрачных грузов и разгрузке автомобилей. Камера помогает точнее подвести вилы и уменьшить число корректирующих движений.

«Складская Лига» подбирает проводной или беспроводной комплект под модель погрузчика, конструкцию мачты и условия работы. В систему входят камера, монитор, крепления и необходимые элементы питания или передачи сигнала. На тот же дисплей можно вывести камеру заднего хода. Цена рассчитывается после уточнения конфигурации машины и зон обзора.

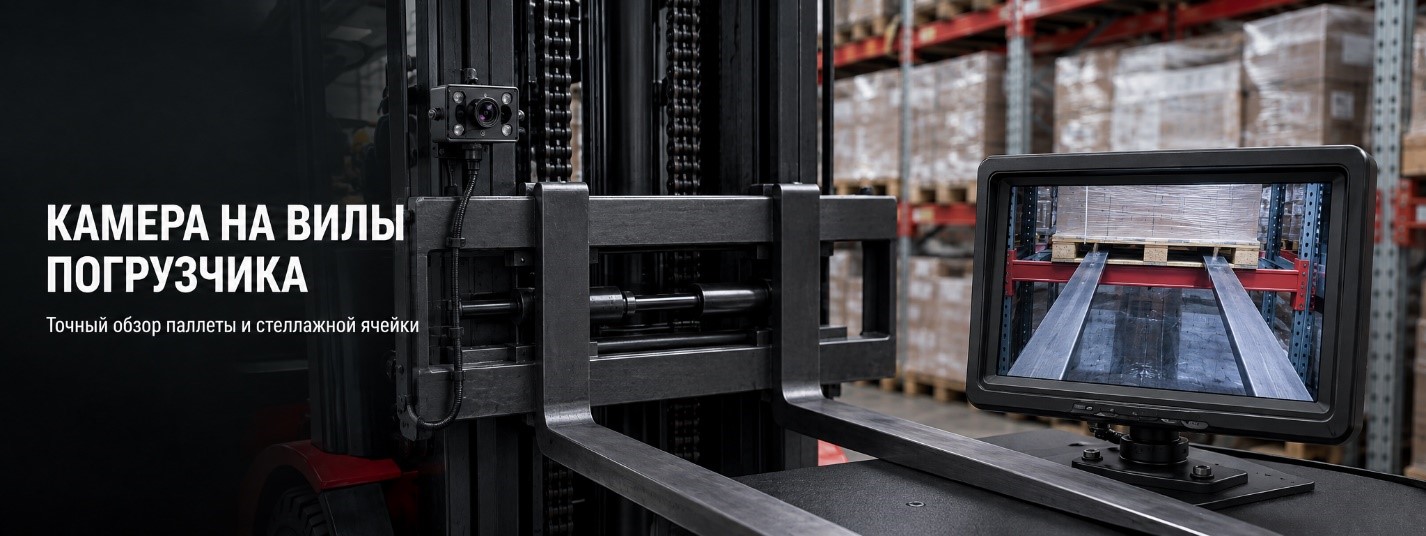

Как работает камера вилочного погрузчика

Камера перемещается вместе с грузоподъемным механизмом и показывает участок входа вил в паллету. На экране легче оценить высоту, боковое смещение и положение концов вил относительно проемов поддона.

Изображение выводится на промышленный монитор в реальном времени. Ракурс настраивается при монтаже: в кадре должны читаться рабочая часть вил, паллета и ориентиры стеллажной ячейки. Слишком широкий обзор уменьшает детали, слишком узкий мешает оценить положение груза.

Камера является вспомогательным средством обзора. Она не заменяет прямое наблюдение, зеркала, штатные системы безопасности, соблюдение инструкции по эксплуатации и участие сигнальщика в операциях, где он предусмотрен технологией работ.



Варианты установки

При выборе места учитывают движение каретки, роликов и цепей, полный ход мачты, гидравлические шланги, сайдшифтер или позиционер вил. Камера, аккумулятор и кабель не должны попадать в зоны зажима, трения и контакта с паллетой.



Что входит в комплект камеры на вилы

Комплектация зависит от машины и может включать следующие элементы:

• вилочную, кареточную или мачтовую видеокамеру в защищенном компактном корпусе;
• монитор для кабины с кронштейном и совместимыми видеовходами;
• кабели, разъемы и защиту трассы — для проводного варианта;
• сменные аккумуляторные блоки и зарядное устройство — для автономной беспроводной камеры;
• крепление, кожух и виброразвязку с учетом выбранной точки установки;
• камеру заднего хода и управляющее подключение — если нужен второй канал;
• функцию записи — опционально при использовании совместимого монитора или видеорегистратора.

Можно заказать отдельное оборудование для самостоятельной установки или готовый комплект с монтажом и настройкой. Состав фиксируется в коммерческом предложении до поставки.



Для каких погрузчиков подходит система

Определяющим является не тип двигателя, а конструкция грузоподъемного узла и возможность безопасно разместить оборудование.

• Электропогрузчики. Проверяются параметры бортовой сети и доступные точки питания.
• Дизельные, газовые и бензиновые автопогрузчики. Для улицы важны защищенность корпуса, вибростойкость и герметичность соединений.
• Погрузчики с высокими мачтами. Для проводной системы рассчитывается трасса на полном диапазоне подъема; беспроводная схема позволяет обойти сложную прокладку по секциям.
• Машины с навесным оборудованием. Ракурс, крепления и запас кабеля проверяются во всех рабочих положениях.

Перед подбором желательно предоставить модель и серийный номер машины, фотографии мачты, каретки, вил и кабины, максимальную высоту подъема, описание груза и тип выполняемых операций.



Какие задачи решает камера на вилах

Система дает дополнительный ориентир, когда расстояние, груз или элементы мачты ограничивают прямую видимость. Она полезна на верхних ярусах, при извлечении груза из глубокой ячейки и разгрузке фур.

Оператору проще контролировать:

• совпадение вил с проемами паллеты;
• высоту вил относительно поддона и балки стеллажа;
• боковое смещение перед вводом вил;
• положение груза при установке в ячейку;
• момент выхода вил из паллеты после размещения;
• пространство перед рабочим органом при ограниченном обзоре.

Результат зависит от настройки. Если в кадре не видны рабочие ориентиры, объектив загрязнен или монитор установлен неудобно, система не даст нужной точности. Поэтому ее проверяют на реальной машине с типовой паллетой.



Как подобрать камеру, монитор и монтажный комплект



Поставка, гарантия и обслуживание

«Складская Лига» поставляет камеры, мониторы, кабели, аккумуляторы, крепления и готовые комплекты. Оборудование отправляется по России. Выездной монтаж согласовывается с учетом региона и модели машины.

В коммерческом предложении указываются состав комплекта, длина кабелей, дополнительные защитные элементы, монтажные работы, срок поставки и условия оплаты. Гарантийные обязательства на оборудование и выполненные работы фиксируются в договоре или счете. По запросу предоставляются технические документы и рекомендации по эксплуатации.



Часто задаваемые вопросы (FAQ)

Что лучше установить: камеру на вилу или на каретку?

Камера на вилу находится ближе к паллете и дает более точное изображение точки входа, но требует усиленной защиты от ударов и тщательно рассчитанной проводки. Камера на каретке меньше выступает в рабочую зону, обычно лучше защищена и позволяет видеть обе вилы с небольшого расстояния. Выбор зависит от конструкции погрузчика, высоты складирования, типа груза и риска контакта с поддоном.

Подойдет ли комплект для любого вилочного погрузчика?

Универсальной установки без проверки машины не существует. Необходимо учитывать тип мачты, ход каретки, наличие сайдшифтера или позиционера, параметры бортовой сети, доступное место для монитора и условия эксплуатации. Один и тот же класс камеры можно поставить на электрический или дизельный погрузчик, но кабельная трасса, крепления и схема питания будут отличаться.

Как прокладывается кабель по подвижной мачте?

Маршрут выбирается так, чтобы кабель перемещался вместе с секциями мачты без натяжения и не попадал между роликами, цепями и металлическими элементами. Используются защищенные участки, направляющие, фиксаторы и рассчитанный запас длины. После установки обязательно проверяют подъем и опускание каретки во всем диапазоне. Окончательная схема зависит от конструкции конкретной мачты.

Можно ли просверлить вилу для крепления камеры?

Несущие вилы нельзя самовольно сверлить, подрезать или сваривать: такое вмешательство может повлиять на прочность и допустимость дальнейшей эксплуатации. Предпочтение отдают съемным кронштейнам и решениям, которые не изменяют силовую часть вилы. Если требуется нестандартное крепление, его согласовывают с изготовителем техники, вил или компетентной сервисной организацией.

Можно ли вывести вилочную и заднюю камеры на один монитор?

Да, если монитор имеет нужное количество совместимых видеовходов. Оператор может переключать изображения вручную, а в некоторых конфигурациях задний канал выводится по управляющему сигналу при выборе направления движения. Перед заказом определяют, какая камера должна работать постоянно, как выполняется переключение и не мешает ли монитор прямому обзору из кабины.

Что лучше: проводная или беспроводная камера на вилы?

Проводная система подходит для постоянной интенсивной работы и не требует заряжать камеру, но ее монтаж на многоступенчатой мачте сложнее. Беспроводной вариант уменьшает объем подвижной проводки и удобен для дооснащения техники, однако необходимо контролировать заряд. Практичная комплектация включает сменные аккумуляторы: один работает на машине, второй находится на зарядке.

От чего зависит цена камеры на вилы погрузчика?

На стоимость влияют тип камеры и монитора, длина кабельной линии, конструкция мачты, способ крепления, защита проводки и сложность подключения. Дополнительная камера заднего хода также меняет комплектацию. Для расчета нужны модель погрузчика, высота подъема, фотографии вил, каретки, мачты и кабины, описание груза и адрес выполнения монтажных работ.



Заказать камеру на вилы погрузчика

Отправьте в «Складскую Лигу» данные погрузчика и описание операции, в которой оператору не хватает обзора. Приложите фотографии мачты, каретки, вил и кабины, укажите максимальную высоту подъема и необходимость камеры заднего хода.

Мы подберем совместимую систему, предложим место установки, рассчитаем оборудование и монтаж и подготовим коммерческое предложение.
