Flat washer GB97.1-8-200HV 910400100006 (Плоская шайба GB97.1-8-200ХВ)

Артикул представлен в следующих категориях:

275398501002/Сборка рамы 275398501004 /Приводная система рулевого управления 275398501006/Крышка батарейного отсека 275398501007/Правая дверь 275398501016 /Линия управления ножным тормозом 275398501022 /Рабочий резервуар и установка 275398501027 （ )/Подъемный резервуар (стандартная мачта) 275398501028 ( )/Боковой переключатель и установка трубопровода (стандартная мачта) 275398501032() /Короткий подъемный цилиндр (двухступенчатый полный бесплатный) 275398501034（）/Трубопровод и монтаж (вторичная полная свобода) 275398501037 ( )/Трубопровод для подъема мачты (трехступенчатый полный свободный подъем) 275398501040 （ ） /монтаж трубопровода （ трехступенчатый полный бесплатный ）
по запросу
Бренд Noblelift
Артикул 910400100006

Оригинальная запасная часть Flat washer GB97.1-8-200HV for Noblelift FE3R16NC-PM-2023-6-27 Part Number: 910400100006 , Плоская шайба GB97.1-8-200ХВ (артикул 910400100006) предназначена для техники Noblelift FE3R16NC-PM-2023-6-27. Деталь обеспечивает надежную работу оборудования, выполнена по стандартам производителя и подходит для повседневной эксплуатации.



Характеристики

Артикул: 910400100006, Наименование: Плоская шайба GB97.1-8-200ХВ , Наименование (EN): Flat washer GB97.1-8-200HV , Бренд: Noblelift, Модель техники: FE3R16NC-PM-2023-6-27, Тип запчасти: Оригинальная



Назначение и совместимость

Деталь совместима со следующими моделями техники:

PTE15NSC, PTE20N, PSE12B-PSE12N, PS12L, PS16L, PS20L, PT20N, PT25-30N, FE4P16-18N, FE4P20-25N, FE4P30-35N, FE3R08-12N, FE4P14-16-20QC, RT16P, RT20ProH, RT20P, RT20B, RT16B, RT16Li, FE4P16-18, ESFH10, ECL15B-ECL15N, PS16TSL, PS12TSL, PS20, PS12-15CB-C, PS18TSL-PM03, PSCB12-16-18CB, PS12N, PS16N, PS15RMPLUS, PS13RMPLUS, OPX15, PS12DL, PS16DL, PS16DN, PS16NW, PS20NW, PSE06BCB-PSE06BCB, PSE12BD-PSE12ND, PSE12BSL-PSE12NSL, PSE12BM-PSE12NM, PSE15L-C2, PS13RM16PLUS, PS15RM16PLUS, SWB-130, SWB-130S, FE4P40-50QL, FE4P60-80N, FE3D16-20N, FE4P40-50N, FE4P25-35QH, FE3R16NC-PM-2023-6-27, PS12/15CB-C

Если вы не уверены в совместимости, свяжитесь с нами — мы поможем подобрать нужную запчасть по серийному номеру техники.



Доставка и наличие

Запасная часть Плоская шайба GB97.1-8-200ХВ 910400100006 доступна к заказу с возможностью доставки по всей территории России, а также в страны СНГ. Мы сотрудничаем с ведущими логистическими компаниями (СДЭК, Деловые Линии, Boxberry, Почта России и др.), что позволяет нам предлагать как экономичную, так и быструю экспресс-доставку.

Сроки доставки зависят от региона и выбранного способа отправки — в среднем от 1 до 5 рабочих дней. Точные сроки и стоимость доставки вы можете уточнить при оформлении заказа.

Также доступен самовывоз со склада в вашем городе (при наличии филиала или партнерского пункта выдачи). Перед визитом просим уточнять наличие детали у менеджера.

Если детали нет в наличии на складе, мы предложим вам альтернативные варианты или оформим поставку под заказ с минимальными сроками.



Артикул 910400100006 представлен в следующих каталогах запчастей Noblelift:

PTE15NSC (PM Version V04)
PTE20N (PM Version V07)
PSE12B-PSE12N (Version PM V04)
PS12L (PM Version V03)
PS16L (PM Version V03)
PS20L (PM Version V04)
PT20N (PM Version V01)
PT25-30N(PM Version V01)
FE4P16-18N (PM 2023-2-23)
FE4P20-25N (PM 2024-2-51)
FE4P30-35N (PM V03)
FE3R08-12N (PM - 20230403)
FE4P14-16-20QC (PM V10 20250321)
RT16P (PM-03)
RT20ProH
RT20P (PM-05)
RT20B (PM-02)
RT16B
RT16Li (PM 02-1)
FE4P16-18
ESFH10 (PM 01)
ECL15B-ECL15N (PM 01)
PS16TSL (PM 03)
PS12TSL (PM 03)
PS20 (BPT 004)
PS12-15CB-C (PM 01)
PS18TSL-PM03
PSCB12-16-18CB
PS12N ( PM 03 )
PS16N ( PM 04 )
PS15RMPLUS
PS13RMPLUS
OPX15
PS12DL
PS16DL
PS16DN
PS16NW
PS20NW
PSE06BCB-PSE06BCB
PSE12BD-PSE12ND
PSE12BSL-PSE12NSL
PSE12BM-PSE12NM
PSE15L-C2
PS13RM16PLUS
PS15RM16PLUS
SWB-130
SWB-130S
FE4P40-50QL
FE4P60-80N
FE3D16-20N
FE4P40-50N
FE4P25-35QH
FE3R16NC-PM-2023-6-27 (текущий каталог)
PS12/15CB-C
PS16N

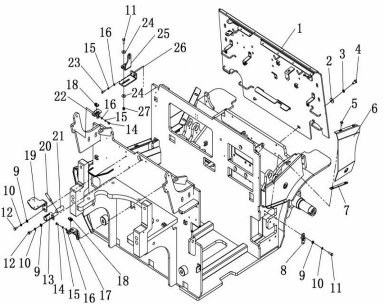

Рисунок - 275398501002/Сборка рамы

page2 Рисунок - 275398501002/Сборка рамы
№ Артикул Наименование Кол-во Примечание
1 275321511009 Instrument rack welding (Сварка стойки для инструментов) 1
2 910400200004 Large washer GB96.1-10-200HV (Большая стиральная машина GB96.1-10-200ХВ) 2
3 910400500007 Spring washer GB93-10 (Пружинная шайба GB93-10) 2
4 910100300035 Bolt GB5783-M10x20-8.8 (Болт GB5783-M10x20-8.8) 2
5 910200300018 Screw GB70.2-M6x16-8.8 (Винт GB70.2-M6x16-8.8) 2
6 275321511005 Welding of outer plate (lower right) (Сварка наружной пластины (нижний правый угол)) 1
7 281221521091 Pad (side plate) (Блокнот (Боковая пластина)) 1
8 281221521039 Side door limit vertical plate (Вертикальная пластина, ограничивающая боковую дверь) 1
9 910400100006 Flat washer GB97.1-8-200HV (Плоская шайба GB97.1-8-200ХВ) 5
10 910400500006 Spring washer GB93-8 (Пружинная шайба GB93-8) 5
11 910100300023 Bolt GB5783-M8x25-8.8 (Болт GB5783-M8x25-8.8) 4
12 910100300020 Bolt GB5783-M8x16-8.8 (Болт GB5783-M8x16-8.8) 3
13 281221511011 Stem seat welding (Сварка седла штока) 1
14 910100300009 Bolt GB5783-M6x12-8.8 (Болт GB5783-M6x12-8.8) 4
15 910400500005 Spring washer GB93-6 (Пружинная шайба GB93-6) 6
16 910400100005 Flat washer GB97.1-6-200HV (Плоская шайба GB97.1-6-200ХВ) 6
17 275221521082 Bracket (upper cover right) (Скобка (верхняя крышка справа)) 1
18 940400400002 M8 card nut (M8 карточная гайка) 2
19 275221521081 Mounting board (connector) (Монтажная плата (Соединитель)) 1
20 255021520100 Dial rod (Циферблатный стержень) 1
21 255021520099 Insurance pin (Страховой пин-код) 1
22 275221521083 Bracket (upper cover left) (Скобка (верхняя крышка слева)) 1
23 910100300011 Bolt GB5783-M6x20-8.8 (Болт GB5783-M6x20-8.8) 2
24 910400200003 Large washer GB96.1-8-200HV (Большая стиральная машина GB96.1-8-200ХВ) 4
25 275321521087 Locking tongue fixing plate (Фиксирующая пластина с фиксирующим язычком) 1
26 275321521045 Latch transition bracket (Защелкивающийся переходный кронштейн) 1
27 910300500004 Nut GB889.1-M8-10 (Гайка GB889.1-M8-10) 2

Рисунок - 275398501004 /Приводная система рулевого управления

page4 Рисунок - 275398501004 /Приводная система рулевого управления
№ Артикул Наименование Кол-во Примечание
1 910200200100 Screw GB70.1-M12x40-8.8 (Винт GB70.1-M12x40-8.8) 2
2 910400500008 Spring washer GB93-12 (Пружинная шайба GB93-12) 8
3 910400100008 Flat washer GB97.1-12-200HV (Плоская шайба GB97.1-12-200ХВ) 8
4 275214010003 Cycloidal motor (Циклоидальный двигатель) 1
5 910100100071 Bolt GB5782-M16x55-8.8 (Болт GB5782-M16x55-8.8) 5
6 910400500010 Spring washer GB93-16 (Пружинная шайба GB93-16) 5
7 910400100010 Flat washer GB97.1-16-200HV (Плоская шайба GB97.1-16-200ХВ) 5
4 275214010003 Cycloidal motor (Циклоидальный двигатель) 1
5 910100100071 Bolt GB5782-M16x55-8.8 (Болт GB5782-M16x55-8.8) 5
6 910400500010 Spring washer GB93-16 (Пружинная шайба GB93-16) 5
7 910400100010 Flat washer GB97.1-16-200HV (Плоская шайба GB97.1-16-200ХВ) 5
8 275214010002 Gearbox mounting board welding (Сварка монтажной платы коробки передач) 1
8 275214010002 Gearbox mounting board welding (Сварка монтажной платы коробки передач) 1
9 275214010001 Gearbox (South Central) (Коробка передач (Южный Центральный)) 1
4 275214010003 Cycloidal motor (Циклоидальный двигатель) 1
5 910100100071 Bolt GB5782-M16x55-8.8 (Болт GB5782-M16x55-8.8) 5
6 910400500010 Spring washer GB93-16 (Пружинная шайба GB93-16) 5
7 910400100010 Flat washer GB97.1-16-200HV (Плоская шайба GB97.1-16-200ХВ) 5
8 275214010002 Gearbox mounting board welding (Сварка монтажной платы коробки передач) 1
9 275214010001 Gearbox (South Central) (Коробка передач (Южный Центральный)) 1
9 275214010001 Gearbox (South Central) (Коробка передач (Южный Центральный)) 1
9 275214010005 Gearbox [Xinchang Hawk] (Коробка передач [Ястреб Синьчана]) 1
9 275214010005 Gearbox [Xinchang Hawk] (Коробка передач [Ястреб Синьчана]) 1
10 910100300056 Bolt GB5783-M12x60-8.8 (Болт GB5783-M12x60-8.8) 6
10 910100300056 Bolt GB5783-M12x60-8.8 (Болт GB5783-M12x60-8.8) 6
9 275214010005 Gearbox [Xinchang Hawk] (Коробка передач [Ястреб Синьчана]) 1
10 910100300056 Bolt GB5783-M12x60-8.8 (Болт GB5783-M12x60-8.8) 6
11 920900100064 Motor (AC YDQ5-4-9200) (Двигатель (ПЕРЕМЕННЫЙ ток YDQ5-4-9200)) 1 /optional
11 255098513201 Encoder (KDS) (Кодировщик (КДС)) 1 /optional
11 920900100061 Motor (AC) JXQ-5-N (Двигатель (пт) JXQ-5-N) 1 /optional
11 271532511001 Encoder (Кодировщик) 1 /optional
12 910100300023 Bolt GB5783-M8x25-8.8 (Болт GB5783-M8x25-8.8) 6
13 910400500006 Spring washer GB93-8 (Пружинная шайба GB93-8) 6
14 910400100006 Flat washer GB97.1-8-200HV (Плоская шайба GB97.1-8-200ХВ) 6
11 920900100064 Motor (AC YDQ5-4-9200) (Двигатель (ПЕРЕМЕННЫЙ ток YDQ5-4-9200)) 1 /optional
11 255098513201 Encoder (KDS) (Кодировщик (КДС)) 1 /optional
11 920900100061 Motor (AC) JXQ-5-N (Двигатель (пт) JXQ-5-N) 1 /optional
11 271532511001 Encoder (Кодировщик) 1 /optional
12 910100300023 Bolt GB5783-M8x25-8.8 (Болт GB5783-M8x25-8.8) 6
13 910400500006 Spring washer GB93-8 (Пружинная шайба GB93-8) 6
14 910400100006 Flat washer GB97.1-8-200HV (Плоская шайба GB97.1-8-200ХВ) 6
15 275215510001 Rear wheel assembly 18X7-8 (solid) (Заднее колесо в сборе 18x7-8 (твердый)) 2
15 275215510002 Rear wheel assembly 18X7-8 (enviro (Заднее колесо в сборе 18x7-8 (Окружающая среда) 2 /optional
15 255015510002 Tire 18x7-8 (solid sunrise) (Шина 18x7-8 (Сплошной восход солнца)) 2
15 255015510006 Tire 18x7-8 (environmentally) (Шина 18x7-8 (экологически)) 2 /optional
11 920900100064 Motor (AC YDQ5-4-9200) (Двигатель (ПЕРЕМЕННЫЙ ток YDQ5-4-9200)) 1 /optional
11 255098513201 Encoder (KDS) (Кодировщик (КДС)) 1 /optional
11 920900100061 Motor (AC) JXQ-5-N (Двигатель (пт) JXQ-5-N) 1 /optional
11 271532511001 Encoder (Кодировщик) 1 /optional
12 910100300023 Bolt GB5783-M8x25-8.8 (Болт GB5783-M8x25-8.8) 6
13 910400500006 Spring washer GB93-8 (Пружинная шайба GB93-8) 6
14 910400100006 Flat washer GB97.1-8-200HV (Плоская шайба GB97.1-8-200ХВ) 6
15 275215510001 Rear wheel assembly 18X7-8 (solid) (Заднее колесо в сборе 18x7-8 (твердый)) 2
15 275215510002 Rear wheel assembly 18X7-8 (enviro (Заднее колесо в сборе 18x7-8 (Окружающая среда) 2 /optional
15 255015510002 Tire 18x7-8 (solid sunrise) (Шина 18x7-8 (Сплошной восход солнца)) 2
15 255015510006 Tire 18x7-8 (environmentally) (Шина 18x7-8 (экологически)) 2 /optional
15 275215510001 Rear wheel assembly 18X7-8 (solid) (Заднее колесо в сборе 18x7-8 (твердый)) 2
15 275215510002 Rear wheel assembly 18X7-8 (enviro (Заднее колесо в сборе 18x7-8 (Окружающая среда) 2 /optional
15 255015510002 Tire 18x7-8 (solid sunrise) (Шина 18x7-8 (Сплошной восход солнца)) 2
15 255015510006 Tire 18x7-8 (environmentally) (Шина 18x7-8 (экологически)) 2 /optional
16 275215511001 Rims Assembly 4.33R-8 (Диски в сборе 4.33R-8) 2
17 275015520005 Nut M14x1.5 (Гайка М14x1.5) 10
18 910200600023 Screw GB819.1-M6x12-4.8 (Винт GB819.1-M6x12-4.8) 2
19 275214021002 Limit plate (Ограничительная пластина) 1
20 275214021002 Limit plate (Ограничительная пластина) 1
16 275215511001 Rims Assembly 4.33R-8 (Диски в сборе 4.33R-8) 2
16 275215511001 Rims Assembly 4.33R-8 (Диски в сборе 4.33R-8) 2
17 275015520005 Nut M14x1.5 (Гайка М14x1.5) 10
17 275015520005 Nut M14x1.5 (Гайка М14x1.5) 10
18 910200600023 Screw GB819.1-M6x12-4.8 (Винт GB819.1-M6x12-4.8) 2
18 910200600023 Screw GB819.1-M6x12-4.8 (Винт GB819.1-M6x12-4.8) 2
19 275214021002 Limit plate (Ограничительная пластина) 1
20 275214021002 Limit plate (Ограничительная пластина) 1
19 275214021002 Limit plate (Ограничительная пластина) 1
20 275214021002 Limit plate (Ограничительная пластина) 1

Рисунок - 275398501006/Крышка батарейного отсека

page6 Рисунок - 275398501006/Крышка батарейного отсека
№ Артикул Наименование Кол-во Примечание
1 275321011002 Battery box cover welding (Сварка крышки батарейного отсека) 1
2 910300100005 Nut GB6170-M6-10 (Гайка GB6170-M6-10) 8
1 275321011002 Battery box cover welding (Сварка крышки батарейного отсека) 1
2 910300100005 Nut GB6170-M6-10 (Гайка GB6170-M6-10) 8
3 275221011016 Pressure plate welding (Сварка прижимной пластины) 2
4 275221021003 Decorative cover (Декоративная крышка) 1
3 275221011016 Pressure plate welding (Сварка прижимной пластины) 2
4 275221021003 Decorative cover (Декоративная крышка) 1
5 255021020046 Protective ring Φ 35 (Защитное кольцо Φ 35) 1
6 910200500053 Screw GB818-M6x20-4.8 (Винт GB818-M6x20-4.8) 2
7 275321021023 Fixed plate (Неподвижная пластина) 1
8 910400500005 Spring washer GB93-6 (Пружинная шайба GB93-6) 4
5 255021020046 Protective ring Φ 35 (Защитное кольцо Φ 35) 1
6 910200500053 Screw GB818-M6x20-4.8 (Винт GB818-M6x20-4.8) 2
7 275321021023 Fixed plate (Неподвижная пластина) 1
8 910400500005 Spring washer GB93-6 (Пружинная шайба GB93-6) 4
9 255021020071 Buffer pad (Буферная прокладка) 2
10 255021020068 Buffer pad (Буферная прокладка) 2
9 255021020071 Buffer pad (Буферная прокладка) 2
10 255021020068 Buffer pad (Буферная прокладка) 2
11 910200400019 Hexagon countersunk head screw G (Винт с шестигранной потайной головкой G) 2
12 275221011005 Hinge welding (left) (Сварка шарниров (левый)) 1
13 910100300024 Bolt GB5783-M8x30-8.8 (Болт GB5783-M8x30-8.8) 4
14 910400500006 Spring washer GB93-8 (Пружинная шайба GB93-8) 10
15 910400100006 Flat washer GB97.1-8-200HV (Плоская шайба GB97.1-8-200ХВ) 10
16 275321011020 Handle (Ручка) 1
11 910200400019 Hexagon countersunk head screw G (Винт с шестигранной потайной головкой G) 2
12 275221011005 Hinge welding (left) (Сварка шарниров (левый)) 1
13 910100300024 Bolt GB5783-M8x30-8.8 (Болт GB5783-M8x30-8.8) 4
14 910400500006 Spring washer GB93-8 (Пружинная шайба GB93-8) 10
15 910400100006 Flat washer GB97.1-8-200HV (Плоская шайба GB97.1-8-200ХВ) 10
16 275321011020 Handle (Ручка) 1
17 275321011031 Tongue locking (Фиксация язычка) 1
17 275321011031 Tongue locking (Фиксация язычка) 1
18 255021020052 Roof lock (Замок на крыше) 1
19 910400500008 Spring washer GB93-12 (Пружинная шайба GB93-12) 1
20 910400100008 Flat washer GB97.1-12-200HV (Плоская шайба GB97.1-12-200ХВ) 1
21 910300100008 Nut GB6170-M12-10 (Гайка GB6170-M12-10) 1
22 910300100006 Nut GB6170-M8-10 (Гайка GB6170-M8-10) 2
23 910200500021 Screw GB818-M4x10-4.8 (Винт GB818-M4x10-4.8) 2
24 255021020055 Fixed plate (Неподвижная пластина) 1
25 255021020021 Handle (inside) (Ручка (внутри)) 1
26 255021020054 Adjusting pad (Регулировочная накладка) 2
18 255021020052 Roof lock (Замок на крыше) 1
19 910400500008 Spring washer GB93-12 (Пружинная шайба GB93-12) 1
20 910400100008 Flat washer GB97.1-12-200HV (Плоская шайба GB97.1-12-200ХВ) 1
21 910300100008 Nut GB6170-M12-10 (Гайка GB6170-M12-10) 1
22 910300100006 Nut GB6170-M8-10 (Гайка GB6170-M8-10) 2
23 910200500021 Screw GB818-M4x10-4.8 (Винт GB818-M4x10-4.8) 2
24 255021020055 Fixed plate (Неподвижная пластина) 1
25 255021020021 Handle (inside) (Ручка (внутри)) 1
26 255021020054 Adjusting pad (Регулировочная накладка) 2
27 255021020045 Seat plate (Посадочная пластина) 2
28 255021020043 Fixing bolt (Крепежный болт) 2
29 275221011006 Hinge welding (right) (Сварка шарниров (право)) 1
30 255021010014 Joint bearing GE12E (Шарнирный подшипник GE12E) 2
31 940400100053 Air spring 750N (D620) - self locking (Пневматическая пружина 750N (D620) - самоблокирующийся) 1
27 255021020045 Seat plate (Посадочная пластина) 2
28 255021020043 Fixing bolt (Крепежный болт) 2
29 275221011006 Hinge welding (right) (Сварка шарниров (право)) 1
30 255021010014 Joint bearing GE12E (Шарнирный подшипник GE12E) 2
31 940400100053 Air spring 750N (D620) - self locking (Пневматическая пружина 750N (D620) - самоблокирующийся) 1

Рисунок - 275398501007/Правая дверь

page8 Рисунок - 275398501007/Правая дверь page8 Рисунок - 275398501007/Правая дверь
№ Артикул Наименование Кол-во Примечание
1 910100300023 Bolt GB5783-M8x25-8.8 (Болт GB5783-M8x25-8.8) 2
2 910400500006 Spring washer GB93-8 (Пружинная шайба GB93-8) 2
3 910400100006 Flat washer GB97.1-8-200HV (Плоская шайба GB97.1-8-200ХВ) 2
4 275321021039 Fixed plate (Неподвижная пластина) 1
5 910300100007 Nut GB6170-M10-10 (Гайка GB6170-M10-10) 1
6 910400500007 Spring washer GB93-10 (Пружинная шайба GB93-10) 5
7 910400100007 Flat washer GB97.1-10-200HV (Плоская шайба GB97.1-10-200ХВ) 5
8 255021020040 Tongue locking 1 (Фиксация язычка 1) 1
9 255021010009 Side door lock (Замок боковой двери) 1
10 255021010007 Limit seat welding (Предельная сварка седла) 1
11 910100300063 Bolt GB5783-M14x35-8.8 (Болт GB5783-M14x35-8.8) 2
12 255021020059 Star handle (Звездчатая ручка) 1
13 505621520041 Vent (left) (выходное отверстие (левый)) 1
14 505618020016 Buffer pad (Буферная прокладка) 1
15 275321010001 Side door welding (right) (Сварка боковой двери (право)) 1
1 910100300023 Bolt GB5783-M8x25-8.8 (Болт GB5783-M8x25-8.8) 2
2 910400500006 Spring washer GB93-8 (Пружинная шайба GB93-8) 2
3 910400100006 Flat washer GB97.1-8-200HV (Плоская шайба GB97.1-8-200ХВ) 2
4 275321021039 Fixed plate (Неподвижная пластина) 1
5 910300100007 Nut GB6170-M10-10 (Гайка GB6170-M10-10) 1
6 910400500007 Spring washer GB93-10 (Пружинная шайба GB93-10) 5
7 910400100007 Flat washer GB97.1-10-200HV (Плоская шайба GB97.1-10-200ХВ) 5
8 255021020040 Tongue locking 1 (Фиксация язычка 1) 1
9 255021010009 Side door lock (Замок боковой двери) 1
10 255021010007 Limit seat welding (Предельная сварка седла) 1
11 910100300063 Bolt GB5783-M14x35-8.8 (Болт GB5783-M14x35-8.8) 2
12 255021020059 Star handle (Звездчатая ручка) 1
13 505621520041 Vent (left) (выходное отверстие (левый)) 1
14 505618020016 Buffer pad (Буферная прокладка) 1
15 275321010001 Side door welding (right) (Сварка боковой двери (право)) 1
16 940500200016 Compound sleeve (shoulder 16x18x (Составная втулка (плечо 16x18x) 2
17 910600100031 Cylindrical pin GB119.2-10x30 (Цилиндрический штифт GB119.2-10x30) 1
18 910100300037 Bolt GB5783-M10x30-8.8 (Болт GB5783-M10x30-8.8) 4
19 275221021044 Adjusting pad (Регулировочная накладка) 1
16 940500200016 Compound sleeve (shoulder 16x18x (Составная втулка (плечо 16x18x) 2
17 910600100031 Cylindrical pin GB119.2-10x30 (Цилиндрический штифт GB119.2-10x30) 1
18 910100300037 Bolt GB5783-M10x30-8.8 (Болт GB5783-M10x30-8.8) 4
19 275221021044 Adjusting pad (Регулировочная накладка) 1
20 275221011004 Hinge joint (Шарнирное соединение) 1
20 275221011004 Hinge joint (Шарнирное соединение) 1

Рисунок - 275398501016 /Линия управления ножным тормозом

page17 Рисунок - 275398501016 /Линия управления ножным тормозом
№ Артикул Наименование Кол-во Примечание
1 275011520020 Brake oil cup (Тормозной масляный стакан) 1
2 910400500006 Spring washer GB93-8 (Пружинная шайба GB93-8) 7
3 910400100006 Flat washer GB97.1-8-200HV (Плоская шайба GB97.1-8-200ХВ) 7
4 910300100006 Nut GB6170-M8-10 (Гайка GB6170-M8-10) 3
5 911000600001 Throat hoop QC / T 390-T 11-14) (Контроль качества обруча для горла / T 390-T 11-14)) 2
6 911000600001-1 PE hose Φ 8x Φ 11 (Полиэтиленовый шланг Φ 8x Φ 11) 1
5 911000600001 Throat hoop QC / T 390-T 11-14) (Контроль качества обруча для горла / T 390-T 11-14)) 2
6 911000600001-1 PE hose Φ 8x Φ 11 (Полиэтиленовый шланг Φ 8x Φ 11) 1
7 275011510001 Hydraulic pipe welded 1 (Сварная гидравлическая труба 1) 1
7 275011510001 Hydraulic pipe welded 1 (Сварная гидравлическая труба 1) 1
8 275011520021 Nozzle cone seat (Посадочное место конуса сопла) 4
9 275011510002 Hydraulic pipe welding 2 (Сварка гидравлических труб 2) 2
10 910100300024 Bolt GB5783-M8x30-8.8 (Болт GB5783-M8x30-8.8) 1
8 275011520021 Nozzle cone seat (Посадочное место конуса сопла) 4
9 275011510002 Hydraulic pipe welding 2 (Сварка гидравлических труб 2) 2
10 910100300024 Bolt GB5783-M8x30-8.8 (Болт GB5783-M8x30-8.8) 1
11 275011520019 Joint (three-way joint 5-3xM10x1) (Совместный (трехходовой шарнир 5-3хМ10x1)) 1
12 910800900006 Combined washer JB982-10 (Комбинированная стиральная машина JB982-10) 4
11 275011520019 Joint (three-way joint 5-3xM10x1) (Совместный (трехходовой шарнир 5-3хМ10x1)) 1
12 910800900006 Combined washer JB982-10 (Комбинированная стиральная машина JB982-10) 4
13 275011520017 Hinge bolt M10x1x22 (Шарнирный болт M10x1x22) 2
13 275011520017 Hinge bolt M10x1x22 (Шарнирный болт M10x1x22) 2
14 275011510007 Hydraulic pipe assembly (double hin (Узел гидравлической трубы (двойной намек) 1
15 910100300023 Bolt GB5783-M8x25-8.8 (Болт GB5783-M8x25-8.8) 7
16 275311521014 Bending plate (Гибочная пластина) 1
14 275011510007 Hydraulic pipe assembly (double hin (Узел гидравлической трубы (двойной намек) 1
15 910100300023 Bolt GB5783-M8x25-8.8 (Болт GB5783-M8x25-8.8) 7
16 275311521014 Bending plate (Гибочная пластина) 1

Рисунок - 275398501022 /Рабочий резервуар и установка

page23 Рисунок - 275398501022 /Рабочий резервуар и установка
№ Артикул Наименование Кол-во Примечание
1 275019020004 Gasket 180 x 120 x 1.5 (прокладка 180 x 120 x 1.5) 1
2 910400100006 Flat washer GB97.1-8-200HV (Плоская шайба GB97.1-8-200ХВ) 8
3 910400500006 Spring washer GB93-8 (Пружинная шайба GB93-8) 8
4 910100300020 Bolt GB5783-M8x16-8.8 (Болт GB5783-M8x16-8.8) 8
5 275019010003 Ventilation screw plug Φ 37 (Вентиляционная резьбовая пробка Φ 37) 1
6 275319010001 Cover board welding (fuel tank) (Сварка защитной панели (Топливный бак)) 1
7 255019010004 Mesh filter WU63x100 (Сетчатый фильтр WU63x100) 1
8 255019020015 Oil discharge plug M20x1.5 (Пробка для слива масла M20x1.5) 1
9 910800900002 Combined washer JB982-22 (Комбинированная стиральная машина JB982-22) 1

Рисунок - 275398501027 （ )/Подъемный резервуар (стандартная мачта)

page29 Рисунок - 275398501027 （ )/Подъемный резервуар (стандартная мачта)
№ Артикул Наименование Кол-во Примечание
1 940200500014 Chain wheel bearing780307-Φ90XΦ (Подшипник цепного колеса780307-Φ90xΦ) 2
2 910401300016 Circlip GB894.1-30 (Стопорное кольцо GB894.1-30) 2
3 910100300051 Bolt GB5783-M12x35-8.8 (Болт GB5783-M12x35-8.8) 2
4 910400500008 Washer GB93-12 (Стиральная машина GB93-12) 2
5 910400500008-1 Split pin 2x3 (Разъемный штифт 2x3) 2
6 910400500008-2 LH1044 chain (lh1044 Цепь) -
7 910400500008-3 Chain pin (Цепной штифт) 4
8 910400500008-4 Joint (Совместный) 2
9 910400500008-5 Split pin 3.2x30 (Разъемный штифт 3.2x30) 2
10 910400500008-6 Nut M16x1.5 (Гайка М16x1.5) 2
11 910400500008-7 Nut M16x1.5 (Гайка М16x1.5) 2
12 910400500008-8 Joint (Совместный) 2
13 254144020060 Fixing ring (Фиксирующее кольцо) 2
14 254144020061 shield (Shield) 2
15 254144020062 Fixing seat (Фиксирующее сиденье) 2
16 910400100006 Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) 4
17 910400500006 Washer GB93-8 (Стиральная машина GB93-8) 4
18 910300100006 Nut GB6170-M8-10 (Гайка GB6170-M8-10) 4
19 910300100007 Nut GB6170-M10-10 (Гайка GB6170-M10-10) 2
20 910100300038 Bolt GB5783-M10x35-8.8 (Болт GB5783-M10x35-8.8) 2
21 910400500007 Washer GB93-10 (Стиральная машина GB93-10) 6
22 910100400002 Bolt GB5786-M10x1.25x20-8.8 (Болт GB5786-M10x1.25x20-8.8) 2
23 910100400002-1 Piston rod (Поршневой шток) 1
24 910100400002-2 Adjusting bushing Φ35.5xΦ44xL1 (Регулировочная втулка Φ35.5xΦ44xL1) 1
25 910100400002-3 Circlip (Стопорное кольцо) 1
26 910100400002-4 Bearing D45x8(t=2.5) (Подшипник D45x8(T=2.5)) 1
27 910100400002-5 Catch35x45x3 (Поймать35x45x3) 1
28 910100400002-6 Seal ring 45x35x6 (Уплотнительное кольцо 45x35x6) 1
7 910400500008-3 Chain pin (Цепной штифт) 4
29 910100400002-7 Piston rod (Поршневой шток) 1
30 910100400002-8 Copper bushing (Медная втулка) 1
8 910400500008-4 Joint (Совместный) 2
31 910100400002-9 Circlip (Стопорное кольцо) 1
9 910400500008-5 Split pin 3.2x30 (Разъемный штифт 3.2x30) 2
10 910400500008-6 Nut M16x1.5 (Гайка М16x1.5) 2
11 910400500008-7 Nut M16x1.5 (Гайка М16x1.5) 2
12 910400500008-8 Joint (Совместный) 2
13 254144020060 Fixing ring (Фиксирующее кольцо) 2
14 254144020061 shield (Shield) 2
15 254144020062 Fixing seat (Фиксирующее сиденье) 2
16 910400100006 Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) 4
17 910400500006 Washer GB93-8 (Стиральная машина GB93-8) 4
18 910300100006 Nut GB6170-M8-10 (Гайка GB6170-M8-10) 4
19 910300100007 Nut GB6170-M10-10 (Гайка GB6170-M10-10) 2
20 910100300038 Bolt GB5783-M10x35-8.8 (Болт GB5783-M10x35-8.8) 2
21 910400500007 Washer GB93-10 (Стиральная машина GB93-10) 6
22 910100400002 Bolt GB5786-M10x1.25x20-8.8 (Болт GB5786-M10x1.25x20-8.8) 2
23 910100400002-1 Piston rod (Поршневой шток) 1
24 910100400002-2 Adjusting bushing Φ35.5xΦ44xL1 (Регулировочная втулка Φ35.5xΦ44xL1) 1
25 910100400002-3 Circlip (Стопорное кольцо) 1
26 910100400002-4 Bearing D45x8(t=2.5) (Подшипник D45x8(T=2.5)) 1
27 910100400002-5 Catch35x45x3 (Поймать35x45x3) 1
28 910100400002-6 Seal ring 45x35x6 (Уплотнительное кольцо 45x35x6) 1
29 910100400002-7 Piston rod (Поршневой шток) 1
30 910100400002-8 Copper bushing (Медная втулка) 1
31 910100400002-9 Circlip (Стопорное кольцо) 1

Рисунок - 275398501028 ( )/Боковой переключатель и установка трубопровода (стандартная мачта)

page31 Рисунок - 275398501028 ( )/Боковой переключатель и установка трубопровода (стандартная мачта)
№ Артикул Наименование Кол-во Примечание
1 910100100054 Bolt GB5782-M12x80-8.8 (Болт GB5782-M12x80-8.8) 1
2 910400500008 Spring washer GB93-12 (Пружинная шайба GB93-12) 1
3 910400100008 Flat washer GB97.1-12-200HV (Плоская шайба GB97.1-12-200ХВ) 1
4 255030520022 Bushing Φ 22x Φ 13x56 (Гильза Φ 22x Φ 13x56) 1
5 255030520021 Pulley Φ 110x27 (single slot) (Шкив Φ 110x27 (один слот)) 2
6 910400200005 big Washer GB96.1-12-200HV (большая стиральная машина GB96.1-12-200ХВ) 2
7 910200200062 ScrewGB70.1-M8x45-8.8 (Винтовой ключ70.1-M8x45-8.8) 6
8 910400500006 Washer GB93-8 (Стиральная машина GB93-8) 4
9 910400100006 Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) 4
10 255028520035 Pipe press fixedly piank (Трубный пресс неподвижно закреплен) 4
11 255028520034 Rubber pipe lump (Кусок резиновой трубы) 8
12 275231029010 Hydraulic pipe assembly ( 10-L3040 (Узел гидравлической трубы ( 10-L3040) 2 H=2500
12 255031020013 Hydraulic pipe assembly ( 10-L3180 (Узел гидравлической трубы ( 10-L3180) 2 H=2700
12 254128520040 Hydraulic pipe assembly ( 10-L3500 (Узел гидравлической трубы ( 10-L3500) 2 H=3000
12 255028520061 Hydraulic pipe assembly ( 10-L3920 (Узел гидравлической трубы ( 10-L3920) 2 H=3300
12 252130520702 Hydraulic pipe assembly ( 10-L4015 (Узел гидравлической трубы ( 10-L4015) 2 H=3500
12 281227511002 Hydraulic pipe assembly ( 10-L4200 (Узел гидравлической трубы ( 10-L4200) 2 H=3700
12 275228011001 Hydraulic pipe assembly ( 10-L4650 (Узел гидравлической трубы ( 10-L4650) 2 H=4000
12 281227511005 Hydraulic pipe assembly ( 10-L4900 (Узел гидравлической трубы ( 10-L4900) 2 H=4300
12 281228011003 Hydraulic pipe assembly (10-L5400- (Узел гидравлической трубы (10-L5400-) 2 H=4500
12 281227511008 Hydraulic pipe assembly ( 10-L5950 (Узел гидравлической трубы ( 10-L5950) 2 H=5000
13 255029020024 Splice 8-2xM16x1.5-60%d (Сращивание 8-2хМ16x1.5-60%D) 4
14 254127520001 Mounting plate (Монтажная пластина) 2
15 910200200057 ScrewGB70.1-M8x20-8.8 (Винтовой ключ70.1-M8x20-8.8) 2
16 255030520007 Hydraulic pipe assembly ( 10-L3840 (Узел гидравлической трубы ( 10-L3840) - H=2500
16 256529020902 Hydraulic pipe assembly ( 10-L3980 (Узел гидравлической трубы ( 10-L3980) - H=2700
16 281227511003 Hydraulic pipe assembly ( 10-L4300 (Узел гидравлической трубы ( 10-L4300) - H=3000
16 275227511002 Hydraulic pipe assembly ( 10-L4700 (Узел гидравлической трубы ( 10-L4700) - H=3300
16 255028520063 Hydraulic pipe assembly ( 10-L4820 (Узел гидравлической трубы ( 10-L4820) - H=3500
16 281227511005 Hydraulic pipe assembly ( 10-L4900 (Узел гидравлической трубы ( 10-L4900) - H=3700
16 281228011003 Hydraulic pipe assembly ( 10-L5400 (Узел гидравлической трубы ( 10-L5400) - H=4000

Рисунок - 275398501032() /Короткий подъемный цилиндр (двухступенчатый полный бесплатный)

page37 Рисунок - 275398501032() /Короткий подъемный цилиндр (двухступенчатый полный бесплатный)
№ Артикул Наименование Кол-во Примечание
23 910200200123 Bolt GB5783-M16x35-8.8 (Болт GB5783-M16x35-8.8) 1
24 910400500010 SpringWasherGB93-16 (Пружинная мойка93-16) 1
25 941100400001 Screw GB70.1-M8x20-8.8 (Винт GB70.1-M8x20-8.8) 2
26 910400500006 Washer GB93-8 (Стиральная машина GB93-8) 4
27 254143520056 Chain wheel bearing (Подшипник цепного колеса) 1
28 940200500009 Chain wheel bearing 785208 (Подшипник цепного колеса 785208) 1
29 910401300020 Circlip GB894.1-40 (Стопорное кольцо GB894.1-40) 2
30 254143510050 Chain wheel weld (Сварка цепного колеса) 1
31 254143520072 Embrace hoop (Обруч для объятий) 1
32 910400100006 Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) 2
33 910100300022 Bolt GB5783-M8x20-8.8 (Болт GB5783-M8x20-8.8) 2
34 910900400013 LH1266 chain (lh1266 Цепь) 1
35 254143520070 Chain bolt m18x1.5x185.5 (Цепной болт M18x1.5x185.5) 1
36 910600600019 Split pin 2.5x25 (Разъемный штифт 2.5x25) 2
37 254143520073 Pin Φ x54.5 7.94 (Пин-код Φ x54.5 7.94) 2
38 254143520071 Joint (Совместный) 1
39 910600600032 split pin3.2x40 (Разъемный штифт3.2x40) 2
40 255044020158 Nut M18x1.5 (Гайка М18x1.5) 2
41 254143520070 Nut M18x1.5 (Гайка М18x1.5) 2

Рисунок - 275398501034（）/Трубопровод и монтаж (вторичная полная свобода)

page41 Рисунок - 275398501034（）/Трубопровод и монтаж (вторичная полная свобода)
№ Артикул Наименование Кол-во Примечание
1 254128510001 Excessive steel pipe (Слишком большая стальная труба) 1
2 910400100006 Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) 13
3 910400500006 Washer GB93-8 (Стиральная машина GB93-8) 7
4 910300500003 Nut GB889.1 M6-10 (Гайка GB889.1 M6-10) 2
5 910100300022 Blot GB5783-M8x20-8.8 (Пятно GB5783-M8x20-8.8) 7
6 910100300016 BoltGB5783-M6X50-8.8 (БолтГБ5783-M6x50-8.8) 2
7 941100100009 Screw M6X12-8.8 (Винт М6x12-8.8) 1
8 910400500005 Washer GB93-6 (Стиральная машина GB93-6) 2
9 254128510012 Groove welding(outer) L=705 (Сварка канавок(внешний) L=705) 2 H=2500
9 254128510013 Groove welding(outer) L=805 (Сварка канавок(внешний) L=805) 2 H=2700
9 254128510014 Groove welding(outer) L=955 (Сварка канавок(внешний) L=955) 2 H=3000
9 254128510015 Groove welding(outer) L=1105 (Сварка канавок(внешний) L=1105) 2 H=3300
9 254128510016 Groove welding(outer) L=1205 (Сварка канавок(внешний) L=1205) 2 H=3500
9 254128510017 Groove welding(outer) L=1305 (Сварка канавок(внешний) L=1305) 2 H=3700
9 254128510018 Groove welding(outer) L=1505 (Сварка канавок(внешний) L=1505) 2 H=4000
9 254128510019 Groove welding(outer) L=1655 (Сварка канавок(внешний) L=1655) 2 H=4300
9 254128510020 Groove welding(outer) L=1755 (Сварка канавок(внешний) L=1755) 2 H=4500
9 254128510021 Groove welding(outer) L=2030 (Сварка канавок(внешний) L=2030) 2 H=5000
10 910200200061 Screw GB70.1M8X40-8.8 (Винт GB70.1M8x40-8.8) 2
11 910400500006 Washer GB93-8 (Стиральная машина GB93-8) 1
12 255028520035 Rubber pipe lump (Кусок резиновой трубы) 2
13 255028520034 Pipe press fixedly piank (Трубный пресс неподвижно закреплен) 2
14 281229020021 Hydraulic hose assembly 10-L1650- (Узел гидравлического шланга 10-L1650-) 2 H=2500
14 254130520004 Hydraulic hose assembly 10-L1745- (Узел гидравлического шланга 10-L1745-) 2 H=2700
14 281229020022 Hydraulic hose assembly 10-L1900- (Узел гидравлического шланга 10-L1900-) 2 H=3000
14 255030520001 Hydraulic hose assembly 10-L2060- (Узел гидравлического шланга 10-L2060-) 2 H=3300
14 255028520044 Hydraulic hose assembly 10-L2150- (Узел гидравлического шланга 10-L2150-) 2 H=3500
14 255028520018 Hydraulic hose assembly 10-L2270- (Узел гидравлического шланга 10-L2270-) 2 H=3700
14 254130520009 Hydraulic hose assembly 10-L2470- (Узел гидравлического шланга 10-L2470-) 2 H=4000
14 255031020010 Hydraulic hose assembly 10-L2590- (Узел гидравлического шланга 10-L2590-) 2 H=4300
14 263028520009 Hydraulic hose assembly 10-L2690- (Узел гидравлического шланга 10-L2690-) 2 H=4500
1 254128510001 Excessive steel pipe (Слишком большая стальная труба) 1
2 910400100006 Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) 13
3 910400500006 Washer GB93-8 (Стиральная машина GB93-8) 7
4 910300500003 Nut GB889.1 M6-10 (Гайка GB889.1 M6-10) 2
5 910100300022 Blot GB5783-M8x20-8.8 (Пятно GB5783-M8x20-8.8) 7
6 910100300016 BoltGB5783-M6X50-8.8 (БолтГБ5783-M6x50-8.8) 2
7 941100100009 Screw M6X12-8.8 (Винт М6x12-8.8) 1
8 910400500005 Washer GB93-6 (Стиральная машина GB93-6) 2
9 254128510012 Groove welding(outer) L=705 (Сварка канавок(внешний) L=705) 2 H=2500
9 254128510013 Groove welding(outer) L=805 (Сварка канавок(внешний) L=805) 2 H=2700
9 254128510014 Groove welding(outer) L=955 (Сварка канавок(внешний) L=955) 2 H=3000
9 254128510015 Groove welding(outer) L=1105 (Сварка канавок(внешний) L=1105) 2 H=3300
9 254128510016 Groove welding(outer) L=1205 (Сварка канавок(внешний) L=1205) 2 H=3500
9 254128510017 Groove welding(outer) L=1305 (Сварка канавок(внешний) L=1305) 2 H=3700
9 254128510018 Groove welding(outer) L=1505 (Сварка канавок(внешний) L=1505) 2 H=4000
9 254128510019 Groove welding(outer) L=1655 (Сварка канавок(внешний) L=1655) 2 H=4300
9 254128510020 Groove welding(outer) L=1755 (Сварка канавок(внешний) L=1755) 2 H=4500
9 254128510021 Groove welding(outer) L=2030 (Сварка канавок(внешний) L=2030) 2 H=5000
10 910200200061 Screw GB70.1M8X40-8.8 (Винт GB70.1M8x40-8.8) 2
11 910400500006 Washer GB93-8 (Стиральная машина GB93-8) 1
12 255028520035 Rubber pipe lump (Кусок резиновой трубы) 2
13 255028520034 Pipe press fixedly piank (Трубный пресс неподвижно закреплен) 2
14 281229020021 Hydraulic hose assembly 10-L1650- (Узел гидравлического шланга 10-L1650-) 2 H=2500
14 254130520004 Hydraulic hose assembly 10-L1745- (Узел гидравлического шланга 10-L1745-) 2 H=2700
14 281229020022 Hydraulic hose assembly 10-L1900- (Узел гидравлического шланга 10-L1900-) 2 H=3000
14 255030520001 Hydraulic hose assembly 10-L2060- (Узел гидравлического шланга 10-L2060-) 2 H=3300
14 255028520044 Hydraulic hose assembly 10-L2150- (Узел гидравлического шланга 10-L2150-) 2 H=3500
14 255028520018 Hydraulic hose assembly 10-L2270- (Узел гидравлического шланга 10-L2270-) 2 H=3700
14 254130520009 Hydraulic hose assembly 10-L2470- (Узел гидравлического шланга 10-L2470-) 2 H=4000
14 255031020010 Hydraulic hose assembly 10-L2590- (Узел гидравлического шланга 10-L2590-) 2 H=4300
14 263028520009 Hydraulic hose assembly 10-L2690- (Узел гидравлического шланга 10-L2690-) 2 H=4500

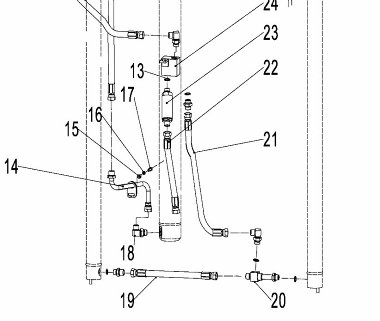

Рисунок - 275398501037 ( )/Трубопровод для подъема мачты (трехступенчатый полный свободный подъем)

page46 Рисунок - 275398501037 ( )/Трубопровод для подъема мачты (трехступенчатый полный свободный подъем) page46 Рисунок - 275398501037 ( )/Трубопровод для подъема мачты (трехступенчатый полный свободный подъем)
№ Артикул Наименование Кол-во Примечание
7 275344529015 Hydraulic hose assembly 12-L2640- (Узел гидравлического шланга 12-L2640-) 1 H=4000
7 254144520041 Hydraulic hose assembly 12-L2900- (Узел гидравлического шланга 12-L2900-) 1 H=4350
7 281244519102 Hydraulic hose assembly 12-L2980- (Узел гидравлического шланга 12-L2980-) 1 H=4500
7 271544529501 Hydraulic hose assembly 12-L3180- (Узел гидравлического шланга 12-L3180-) 1 H=4800
7 275344529016 Hydraulic hose assembly 12-L3280- (Узел гидравлического шланга 12-L3280-) 1 H=5000
7 275344529017 Hydraulic hose assembly 12-L3680- (Узел гидравлического шланга 12-L3680-) 1 H=5500
7 271544529505 Hydraulic hose assembly 12-L4090- (Узел гидравлического шланга 12-L4090-) 1 H=6000
8 255044520132 Tubing clamps (Зажимы для труб) 4
9 910400500005 Spring washer gb93-6 (Пружинная шайба GB93-6) 6
10 910200200035 Screw GB70.1 M6x16-8.8 (Винт GB70.1 M6x16-8.8) 4
11 910200200035-1 PE Supple pipeΦ10xΦ13 (Эластичная полиэтиленовая трубаΦ10xΦ13) 3
12 255044020118 Connector (tee) (Соединитель (тройник)) 1
13 255044020118-1 O - inner 19x2.65 (O - внутренний 19x2.65) 3
14 275344519001 Medium cylinder transition steel pipe (Переходная стальная труба среднего цилиндра) 1
15 910400100006 The flat washer GB97.1-8-200 hv (Плоская шайба GB97.1-8-200 ХВ) 3
16 910400500006 Spring washer gb93-8 (Пружинная шайба GB93-8) 3
17 910100300023 Bolt GB5783 M8x25-8.8 (Болт GB5783 M8x25-8.8) 3
18 255043520022 Connector (lock bend) 12-m27x2-m2 (Соединитель (фиксирующий изгиб) 12-M27x2-M2) 1
19 275344529004 Hydraulic pipe assembly (straight) 12 (Узел гидравлической трубы (прямой) 12) 1
20 254144020038 Connector (tee) (Соединитель (тройник)) 1
21 275344529001 Hydraulic pipe assembly (straight) (Узел гидравлической трубы (прямой)) 1
22 255044520069 Hydraulic pipe assembly (90) (Узел гидравлической трубы (90)) 1
23 275044010057 The speed limit valve XSF - F16L - 3 (Клапан ограничения скорости XSF - F16L - 3) 1
24 254144510022 Tee welded (Тройник сварной) 1
25 255044020042 clamp (Зажим) 4
26 921600400001 4 x250 tie (4 x250 галстук) 6
27 255044020043 Clamp 13 (Зажим 13) 6
28 255030520021 Pulley Φ x27 110 (single slot) (Шкив Φ x27 110 (один слот)) 1
29 255044520081 Bushings (shoulder) Φ Φ 13 x 20 x2 (Втулки (плечо) Φ Φ 13 x 20 x2) 1
30 910400200005 big washer GB96.1-12-200HV (большая стиральная машина GB96.1-12-200ХВ) 1
31 910400500008 Spring washer gb93-12 (Пружинная шайба GB93-12) 1
14 275344519001 Medium cylinder transition steel pipe (Переходная стальная труба среднего цилиндра) 1
15 910400100006 The flat washer GB97.1-8-200 hv (Плоская шайба GB97.1-8-200 ХВ) 3
16 910400500006 Spring washer gb93-8 (Пружинная шайба GB93-8) 3
17 910100300023 Bolt GB5783 M8x25-8.8 (Болт GB5783 M8x25-8.8) 3
18 255043520022 Connector (lock bend) 12-m27x2-m2 (Соединитель (фиксирующий изгиб) 12-M27x2-M2) 1
19 275344529004 Hydraulic pipe assembly (straight) 12 (Узел гидравлической трубы (прямой) 12) 1
20 254144020038 Connector (tee) (Соединитель (тройник)) 1
21 275344529001 Hydraulic pipe assembly (straight) (Узел гидравлической трубы (прямой)) 1
22 255044520069 Hydraulic pipe assembly (90) (Узел гидравлической трубы (90)) 1
23 275044010057 The speed limit valve XSF - F16L - 3 (Клапан ограничения скорости XSF - F16L - 3) 1
24 254144510022 Tee welded (Тройник сварной) 1
25 255044020042 clamp (Зажим) 4
26 921600400001 4 x250 tie (4 x250 галстук) 6
27 255044020043 Clamp 13 (Зажим 13) 6
28 255030520021 Pulley Φ x27 110 (single slot) (Шкив Φ x27 110 (один слот)) 1
29 255044520081 Bushings (shoulder) Φ Φ 13 x 20 x2 (Втулки (плечо) Φ Φ 13 x 20 x2) 1
30 910400200005 big washer GB96.1-12-200HV (большая стиральная машина GB96.1-12-200ХВ) 1
31 910400500008 Spring washer gb93-12 (Пружинная шайба GB93-12) 1

Рисунок - 275398501040 （ ） /монтаж трубопровода （ трехступенчатый полный бесплатный ）

page52 Рисунок - 275398501040 （ ） /монтаж трубопровода （ трехступенчатый полный бесплатный ）
№ Артикул Наименование Кол-во Примечание
1 255028520015 Hydraulic hose assembly10-L1740-1 (Узел гидравлического шланга10-L1740-1) 2
2 255028510022 Excessive pipe welding (Чрезмерная сварка труб) 2
3 281227511004 Hydraulic hose assembly 10-L4500- (Узел гидравлического шланга 10-L4500-) 4 H=4000
3 275331020701 Hydraulic hose assembly 10-L4770- (Узел гидравлического шланга 10-L4770-) 4 H=4350
3 256028020004 Hydraulic hose assembly 10-L4850- (Узел гидравлического шланга 10-L4850-) 4 H=4500
3 255028520064 Hydraulic hose assembly 10-L5075- (Узел гидравлического шланга 10-L5075-) 4 H=4800
3 275331020702 Hydraulic hose assembly 10-L5295- (Узел гидравлического шланга 10-L5295-) 4 H=5000
3 275331020703 Hydraulic hose assembly 10-L5825- (Узел гидравлического шланга 10-L5825-) 4 H=5500
3 275331020704 Hydraulic hose assembly 10-L6325- (Узел гидравлического шланга 10-L6325-) 4 H=6000
4 275330520001 Block chain plate (Блочная цепная пластина) 1
5 255030520020 pulleyΦ120x42 (ШкивΦ120x42) 2
6 255030520023 Bush 1 (Буш 1) 2
7 275230529002 Screw 1 (Гайка 1) 1
8 910400100008 WasherGB97.1-12-200HV (Стиральная машина97.1-12-200ХВ) 4
9 255028520009 Hydraulic hose assembly10-L1280-1 (Узел гидравлического шланга10-L1280-1) 2
10 910300500006 Nut GB889.1-M12-10 (Гайка GB889.1-M12-10) 2
11 910200200060 ScrewGB70.1-M8x35-8.8 (Винтовой ключ70.1-M8x35-8.8) 16
12 910400500006 WasherGB93-8 (Стиральная машина93-8) 16
13 910400100006 Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) 7
14 255028520035 Rubber pipe lump (Кусок резиновой трубы) 2
15 255028520034 Pipe press fixedly piank (Трубный пресс неподвижно закреплен) 4
16 255029020024 Splic (Сращивание) 4
16 255029020024 Splic (Сращивание) 4
