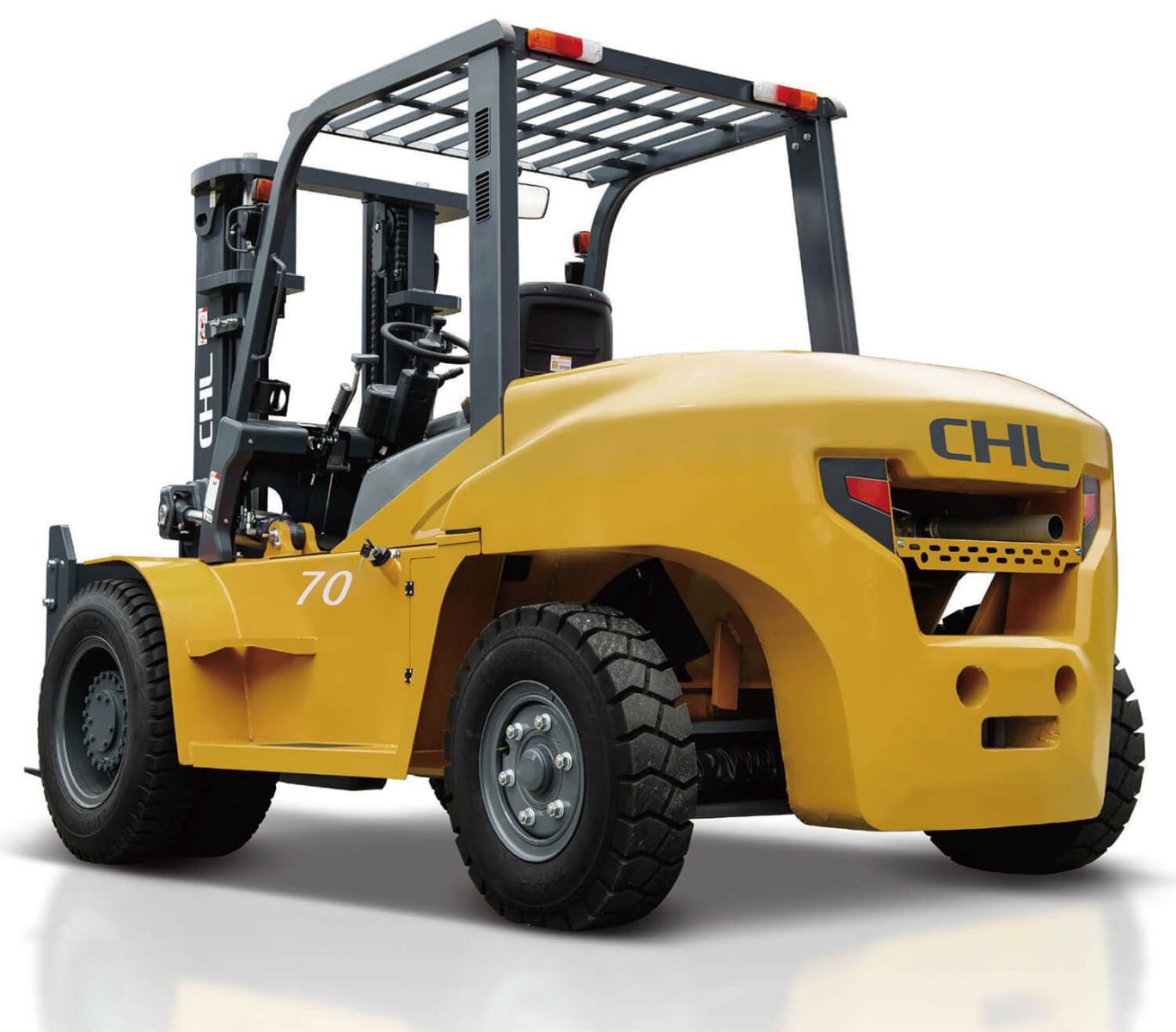

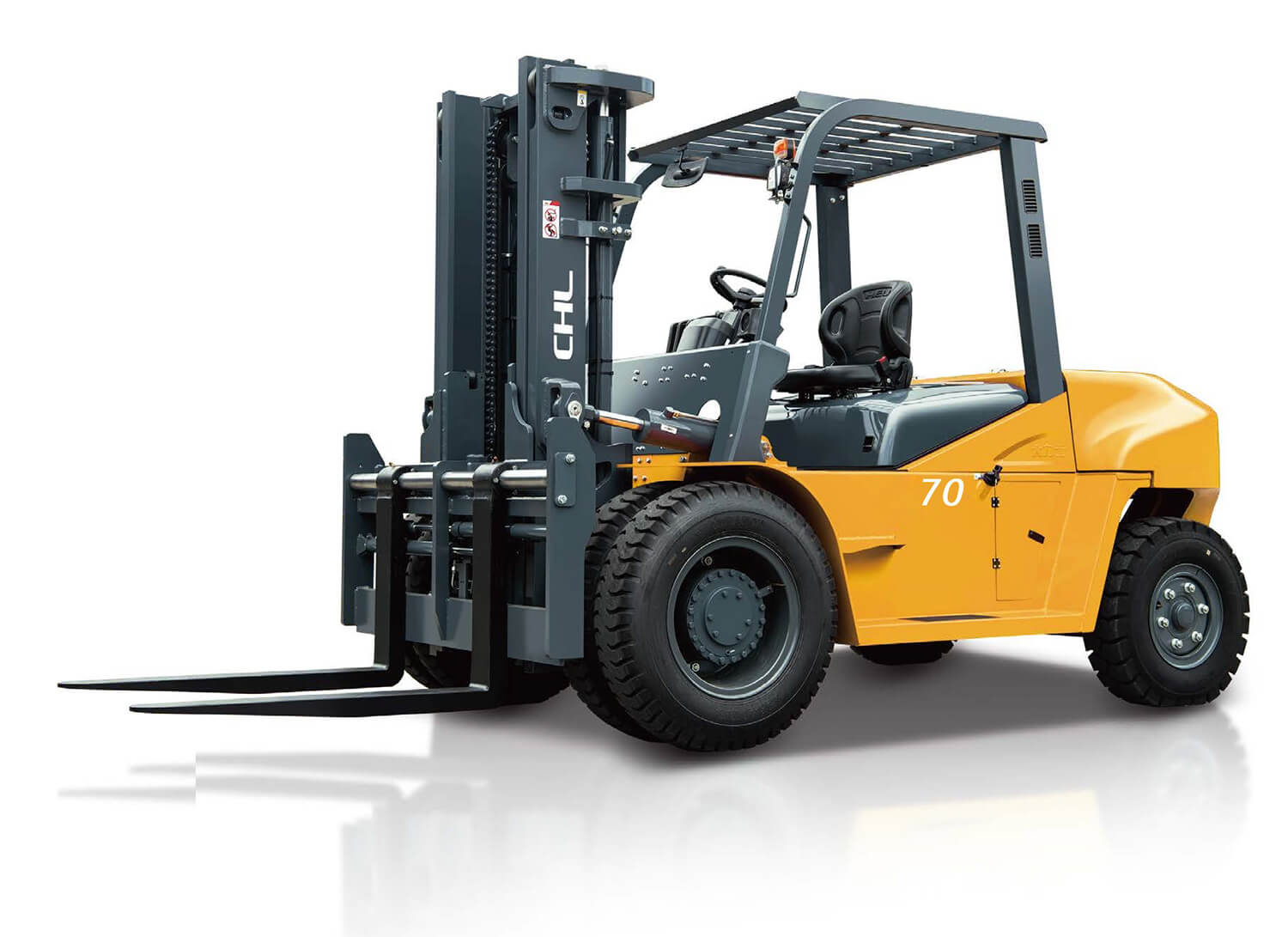

Дизельный вилочный погрузчик CHL CPCD70-W2K2 7 тонн

Дизельный вилочный погрузчик CHL грузоподъемностью 7 тонн

CHL CPCD70-W2K2 — тяжелый дизельный вилочный погрузчик серии K2 грузоподъемностью 7000 кг, рассчитанный на перемещение крупнотоннажных грузов на производственных, складских и логистических объектах. Модель оснащена дизельным двигателем ISUZU 6BG1QC-02 мощностью 82 кВт и имеет центр нагрузки 600 мм. Конструкция ориентирована на интенсивную эксплуатацию, работу с массивными грузами и выполнение продолжительных погрузочно-разгрузочных циклов.

Колесная база составляет 2400 мм, собственная масса машины — 9170 кг. Для модели заявлен диапазон мачт от 3 до 6,5 м, благодаря чему конфигурацию можно подобрать под требуемую высоту штабелирования. В технической спецификации приведены параметры стандартной мачты с высотой подъема 3000 мм.

Работа с грузами массой до 7000 кг

Номинальная грузоподъемность 7 тонн позволяет применять CHL CPCD70-W2K2 там, где возможностей стандартных складских погрузчиков недостаточно. Машина подходит для перемещения тяжелых паллет, промышленного оборудования, металлопроката, комплектующих, сырья и других грузов при соблюдении установленного центра нагрузки.

Центр нагрузки составляет 600 мм. Штатные вилы имеют размеры 65 × 150 × 1220 мм, а диапазон их регулировки по внешним сторонам составляет от 300 до 1845 мм. Это дает возможность адаптировать положение вил к различным типоразмерам грузовых мест в пределах эксплуатационных возможностей техники.

При подборе погрузчика необходимо учитывать не только номинальную грузоподъемность, но и фактический центр тяжести груза, требуемую высоту подъема и используемое навесное оборудование. При изменении этих параметров остаточная грузоподъемность машины может отличаться от номинальной.

Двигатель ISUZU 6BG1QC-02

Силовая установка CHL CPCD70-W2K2 — дизельный шестицилиндровый двигатель ISUZU 6BG1QC-02 рабочим объемом 6,5 л. Номинальная мощность составляет 82 кВт при 2000 об/мин. Максимальный крутящий момент достигает 415 Н·м в диапазоне 1400–1600 об/мин.

Диаметр цилиндра и ход поршня составляют 105 × 125 мм. Характеристики двигателя соответствуют задачам тяжелого погрузчика, которому необходимо обеспечивать тягу при транспортировке грузов массой до 7000 кг, движении по территории предприятия и выполнении повторяющихся рабочих циклов.

Топливный бак рассчитан на 140 л дизельного топлива. Электрооборудование использует два аккумулятора 12 В/80 А·ч. Значительный объем топливного бака удобен для предприятий, где техника задействована в продолжительных сменах и требуется сокращать количество остановок на дозаправку.

Производительность CHL CPCD70-W2K2

Максимальная скорость движения составляет 25 км/ч при транспортировке груза и 29 км/ч без нагрузки. Скорость подъема вил достигает 500 мм/с с грузом и 530 мм/с без груза. Скорость опускания составляет не менее 300 мм/с без нагрузки и не более 600 мм/с при полной загрузке.

Максимальное тяговое усилие с грузом составляет 60 кН. Погрузчик способен преодолевать уклон до 30% с грузом и до 20% без груза. Эти характеристики важны при выборе техники для производственных территорий с пандусами, въездами, перепадами высот и протяженными маршрутами перемещения.

Сочетание грузоподъемности 7000 кг, скорости движения до 25 км/ч под нагрузкой и высокой скорости подъема позволяет использовать машину в интенсивных технологических процессах, где производительность зависит от продолжительности каждого погрузочного цикла.

Мачта и рабочая высота

Для CHL CPCD70-W2K2 предусмотрен диапазон мачт от 3 до 6,5 м. Это дает возможность подобрать исполнение в соответствии с высотой складирования и особенностями объекта. В приведенной спецификации стандартная высота подъема составляет 3000 мм.

При трехметровой мачте ее высота в сложенном состоянии составляет 2480 мм, свободный подъем — 165 мм, а максимальная высота с полностью поднятой мачтой и спинкой вил достигает 4400 мм. Угол наклона мачты составляет 6° вперед и 12° назад.

При заказе другой высоты мачты следует отдельно учитывать ее строительную высоту, максимальный габарит в выдвинутом состоянии и остаточную грузоподъемность. Это особенно важно при эксплуатации семитонного погрузчика внутри помещений, под перекрытиями и в зонах с ограничением по высоте.

Размеры и маневренность

Общая длина CHL CPCD70-W2K2 с вилами составляет 4890 мм, без вил — 3670 мм. Ширина машины — 2044 мм. Передний свес равен 585 мм, колесная база — 2400 мм. Минимальный наружный радиус поворота составляет 3350 мм.

Для штабелирования под прямым углом требуется проход шириной 5350 мм. Передняя колея составляет 1520 мм, задняя — 1700 мм. Дорожный просвет возле мачты равен 180 мм.

Эти параметры необходимо сопоставлять с планировкой предприятия до покупки техники. При расчете рабочего пространства следует учитывать не только радиус поворота самого погрузчика, но также длину и ширину транспортируемого груза.

Прочная конструкция для тяжелых условий эксплуатации

В конструкции используется литой корпус балки ведущего моста. Такое решение рассчитано на нагрузки, характерные для тяжелого вилочного погрузчика. В стандартном исполнении предусмотрен барабанный тормоз, мокрый тормоз может использоваться как дополнительная опция.

Рулевая ось оснащена защищенным цилиндром, что соответствует условиям эксплуатации техники на промышленных площадках. Расположение пресс-масленок упрощает выполнение периодических операций по смазке.

Верхняя балка имеет рамную конструкцию, обеспечивающую необходимую жесткость. Цельнометаллический капот выполнен в усиленном исполнении. В гидравлической системе используются трубки увеличенного диаметра и соединения с уплотнением типа 24-градусный конус.

Трансмиссия и тормозная система

CHL CPCD70-W2K2 оснащается гидравлической трансмиссией с механическим переключением. Предусмотрено две передачи вперед и две назад. Электрогидравлическое изменение направления движения предлагается как дополнительное оснащение.

Рабочая тормозная система имеет усиленный педальный привод. Стояночный тормоз выполнен в виде механического ручного рычага. Для тяжелой техники такая компоновка обеспечивает понятное управление основными функциями движения и торможения.

Рабочее давление гидравлической системы для навесного оборудования составляет 20,5 МПа. При подборе дополнительного оборудования необходимо проверить его совместимость с гидравлическими параметрами погрузчика.

Пневматические шины и ходовая часть

Колесная формула модели — 4X/2, ведущими являются передние колеса. Погрузчик комплектуется пневматическими шинами 8.25-15-14PR спереди и сзади. Пневматическое исполнение обеспечивает дополнительную амортизацию при движении по неровным покрытиям и снижает ударные нагрузки на машину и перевозимый груз.

Для объектов, где существует повышенный риск повреждения пневматических шин, в перечне доступных опций предусмотрены цельнолитые шины. Выбор типа шин следует выполнять с учетом качества покрытия, интенсивности эксплуатации и условий рабочей площадки.

Комфорт и управление

CHL CPCD70-W2K2 имеет рабочее место оператора сидячего типа. Высота защитной крыши составляет 2450 мм, высота сиденья SIP от поверхности площадки — 1430 мм. Для регулировки рабочего положения предусмотрен механизм настройки рулевой колонки.

Переключатель освещения интегрирован в органы управления. Электрогидравлическое устройство изменения направления может быть установлено дополнительно. Такая конфигурация упрощает выполнение повторяющихся маневров вперед и назад в ходе погрузочно-разгрузочного цикла.

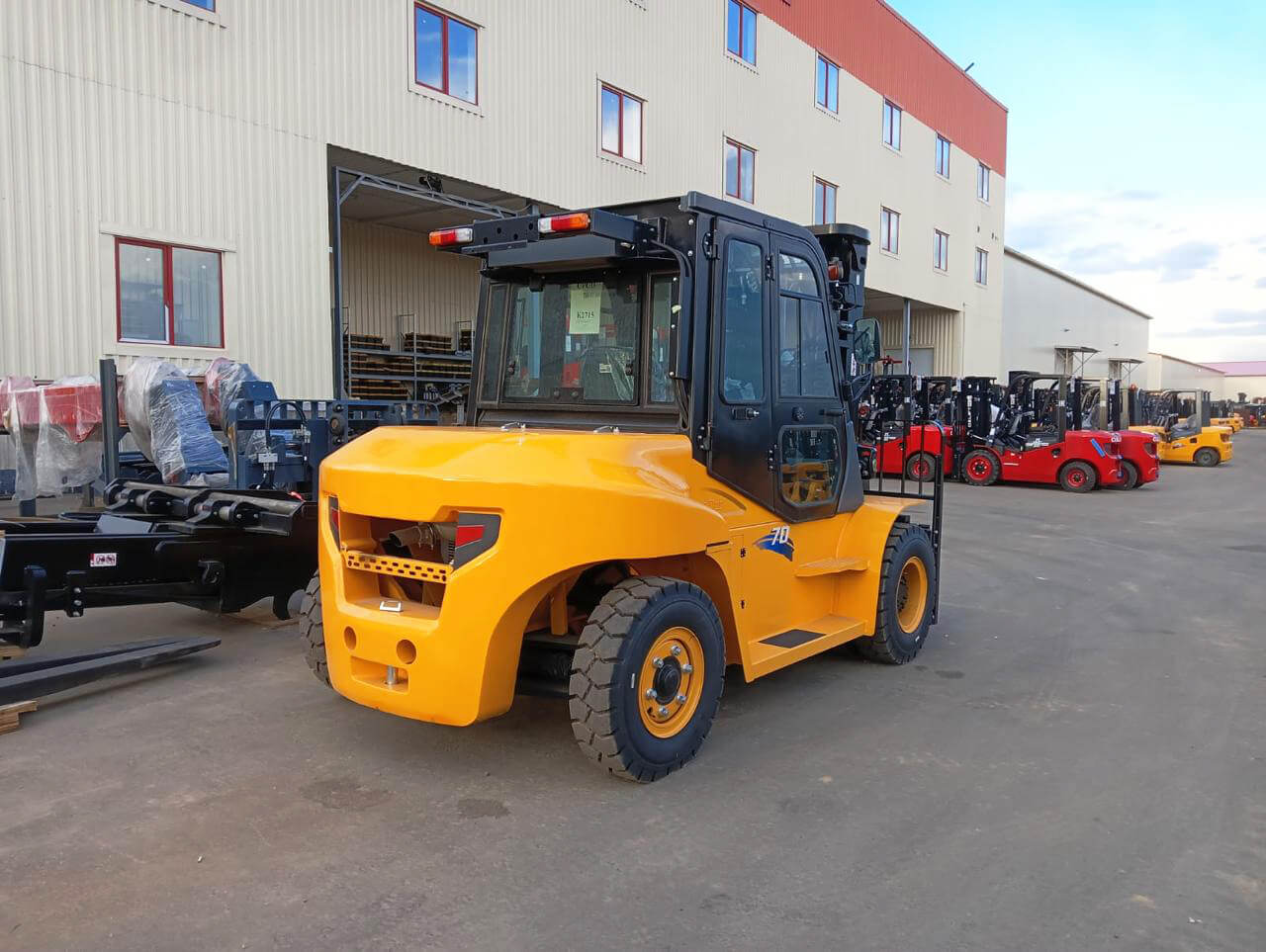

Для повышения комфорта эксплуатации доступны закрытая кабина, обогреватель и кондиционер. Эти опции позволяют адаптировать рабочее место под сезонные условия и продолжительную эксплуатацию на открытых площадках.

Удобство технического обслуживания

Конструкция погрузчика предусматривает большой угол открытия капота и съемную треугольную боковую крышку. Это облегчает доступ к узлам при выполнении регламентных операций. В полу предусмотрен отдельный ревизионный люк для обслуживания коробки передач.

В стандартном исполнении используется 9-дюймовый воздушный фильтр с металлическим корпусом. Интегрированный электрический шкаф имеет пыле- и влагозащищенную конструкцию и обеспечивает удобный доступ при диагностике и проверке электрооборудования.

Рациональный доступ к обслуживаемым узлам особенно важен для предприятий с интенсивным режимом работы техники, поскольку позволяет упростить выполнение регулярных сервисных операций.

Преимущества для предприятия

• Грузоподъемность 7000 кг для работы с тяжелыми промышленными и складскими грузами.
• Дизельный двигатель ISUZU 6BG1QC-02 мощностью 82 кВт и рабочим объемом 6,5 л.
• Центр нагрузки 600 мм.
• Выбор мачт с высотой подъема от 3 до 6,5 м.
• Скорость движения до 25 км/ч с грузом.
• Скорость подъема до 500 мм/с при полной нагрузке.
• Максимальное тяговое усилие 60 кН.
• Преодолеваемый уклон до 30% с грузом.
• Усиленная конструкция ведущего моста и рамная верхняя балка.
• Пневматические шины в стандартном исполнении.
• Удобный доступ к коробке передач, двигателю и электрическому оборудованию.
• Возможность адаптации рабочего места оператора с помощью кабины, отопителя и кондиционера.

Опции CHL CPCD70-W2K2

Для модели доступны цельнолитые шины, закрытая кабина, обогреватель, кондиционер и проблесковый маячок. Дополнительное оснащение позволяет подготовить погрузчик под условия конкретного предприятия и режим эксплуатации.

Цельнолитые шины целесообразны для площадок с высоким риском проколов. Закрытая кабина защищает рабочее место оператора от внешней среды, обогреватель предназначен для эксплуатации при пониженных температурах, а кондиционер повышает комфорт в теплый период. Проблесковый маячок может использоваться для повышения заметности работающей техники на территории предприятия.

Также в исходном описании предусмотрены мокрый тормоз, электрогидравлическое изменение направления движения и опциональная двухстворчатая дверь кабины.

Рекомендации по применению

Дизельный погрузчик CHL CPCD70-W2K2 целесообразно выбирать для объектов, где регулярно требуется перемещать грузы массой до 7 тонн и стандартной складской техники недостаточно по грузоподъемности. Машина ориентирована прежде всего на тяжелые погрузочно-разгрузочные и внутриобъектовые транспортные операции.

• производственные предприятия и промышленные площадки;
• склады тяжелых материалов и комплектующих;
• логистические и грузовые терминалы;
• площадки хранения металлопроката и промышленной продукции;
• загрузка и разгрузка тяжелых грузов;
• перемещение сырья и оборудования между производственными участками;
• работа на открытых территориях и площадках с уклонами.

Что учитывать при выборе

Перед заказом CHL CPCD70-W2K2 необходимо определить максимальную массу и фактический центр тяжести обрабатываемых грузов. Номинальные 7000 кг указаны при центре нагрузки 600 мм, поэтому для длинномерных и нестандартных грузов требуется отдельно проверять допустимую остаточную грузоподъемность.

Следующий параметр — высота подъема. Для модели предусмотрены мачты в диапазоне 3–6,5 м. Если техника будет эксплуатироваться в помещении, следует одновременно проверить высоту сложенной мачты и защитной крыши, максимальную высоту выдвинутой мачты, размеры ворот и перекрытий.

Для планирования маршрутов движения следует учитывать ширину погрузчика 2044 мм, минимальный радиус поворота 3350 мм и проход для штабелирования 5350 мм. Для эксплуатации на проблемных покрытиях необходимо заранее выбрать между стандартными пневматическими и опциональными цельнолитыми шинами.

Итог

CHL CPCD70-W2K2 — дизельный вилочный погрузчик тяжелого класса с грузоподъемностью 7000 кг, двигателем ISUZU 6BG1QC-02 мощностью 82 кВт и возможностью установки мачт с высотой подъема от 3 до 6,5 м. Модель сочетает тяговое усилие 60 кН, скорость движения до 25 км/ч с грузом, усиленную конструкцию ходовой части и возможность адаптации комплектации под условия предприятия.

Чтобы купить CHL CPCD70-W2K2 в подходящем исполнении, определите необходимую высоту подъема, тип шин и требования к оснащению рабочего места. Запросите актуальную цену, стоимость дополнительных опций, наличие и условия поставки дизельного погрузчика грузоподъемностью 7 тонн.
