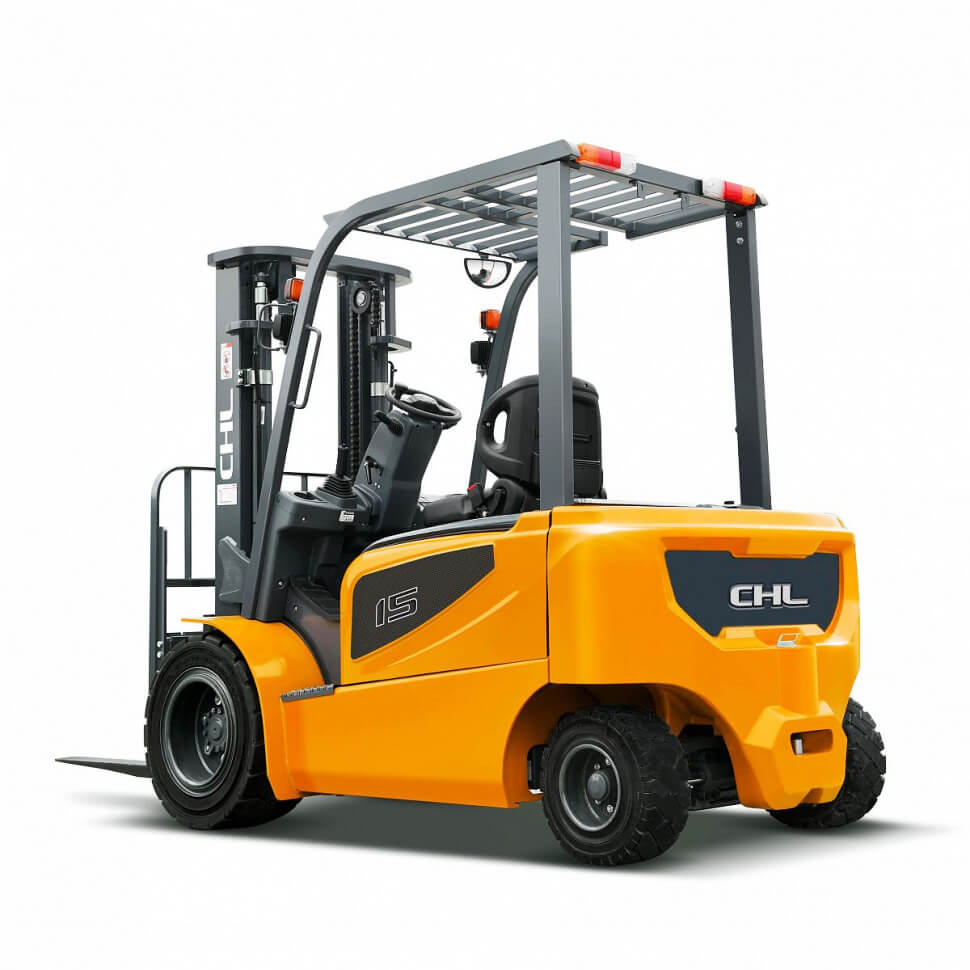

Электрический вилочный погрузчик CHL CPD20 2000 кг

- оценка покупателей

Грузоподъемность	2000 Кг
Тип погрузчика	Электрический
Бренд	CHL

по запросу

Модель	CHL-CPD20-H4
Бренд	CHL
Страна	Китай
Артикул	A2026181511

Электропогрузчик CHL-CPD20-H4 - ФОТОГРАФИИ

Электрический вилочный погрузчик CHL CPD20 2000 кг

Спецификация
Описание
Аналоги

Параметр			CHL
Характеристика	Обозначение	Ед.	CPD20 A3H4C-M	CPD20 A5H4C-S	CPD20 A5XH4C-S
Конфигурация			A3H4C-M	A5H4C-S	A5XH4C-S
Номинальная грузоподъемность	Q	kg	2000	2000	2000
Центр нагрузки	c	mm	500	500	500
Тип питания			Battery	Battery	Battery
Место оператора			Seated	Seated	Seated
Передний свес	x	mm	460	460	414
Колесная база	y	mm	1660	1660	1508
Масса
Полная масса (с/без батареи)		kg	4000/3070	3910/3070	3300/2595
Нагрузка на оси (с грузом, перед/зад)		kg	5270/730	5190/720	4776/524
Нагрузка на оси (без груза, перед/зад)		kg	2035/1965	2005/1905	1544/1756
Шины
Тип шин			Pneumatic tyre	Pneumatic tyre	Pneumatic tyre
Размер шин, перед			7.00‑12‑14PR	7.00‑12‑14PR	6.50‑10‑12PR
Размер шин, зад			18×7‑8‑14PR	18×7‑8‑14PR	16×6‑8‑10PR
Колеса, количество перед/зад (x = ведущие)			2/2	2/2	2×/2
Колея, перед	b10	mm	970	970	934
Колея, зад	b11	mm	960	960	920
Габариты
Угол наклона мачты (вперед/назад)	α/β	°	6/10	6/10	6/8
Высота (мачта опущена)	h1	mm	2000	2000	1995
Высота свободного подъема	h2	mm	165	165	155
Высота подъема (стандарт)	h3	mm	3000	3000	3000
Макс. высота (с решеткой)	h4	mm	4020	4020	4014
Высота защитного ограждения	h6	mm	2170	2170	2130
Высота сиденья относительно SIP (до пола)	h7	mm	1154	1154	1125
Высота буксировочного устройства	h10	mm	300	300	250
Длина с вилами	l1	mm	3354	3354	3125
Длина без вил	l2	mm	2434	2434	2205
Ширина	b1	mm	1180	1180	1120
Каретка вил (по ISO2328)			2A	2A	2A
Вилы: толщина × ширина × длина	s/e/l	mm	40×122×920	40×122×920	40×100×920
Расстояние между вилами, макс./мин.	b5	mm	1030/250	1030/250	960/200
Дорожный просвет (у мачты)	m1	mm	100	100	100
Дорожный просвет (центр колесной базы)	m2	mm	125	125	95
Ширина прохода при штабелировании, палета 1000×1200 (поперек)	Ast	mm	3753	3753	3580
Ширина прохода при штабелировании, палета 800×1200 (вдоль)	Ast	mm	3953	3953	3775
Мин. внешний радиус поворота	Wa	mm	2140	2140
Эксплуатационные данные
Скорость движения (с/без груза)		km/h	14.5/15	12/13	14.5/15
Скорость подъема (с/без груза)		m/s	0.320/0.440	0.290/0.400	0.280/0.440
Скорость опускания (с/без груза)		m/s	0.360/0.460	0.360/0.460	0.400/0.400
Тяговое усилие (с/без груза)		N	13600/13000	13600/13000	11000/10700
Преодолеваемый уклон (с/без груза)		%	17/26	15/25	15/25
Разгон на 10 м (с/без груза)		s	5.9/5.0	6.0/5.3	5.6/5.2
Батарея
Тип батареи (DIN)			43531A	43531A	45331A
Напряжение/емкость (K5)		V/Ah	48/600	48/500	48/420
Масса батареи		kg	930	840	705
Двигатели и управление
Мощность тягового двигателя (S2‑60min)		kW	11	11	8
Мощность подъемного двигателя (S3‑15%)		kW	12	12	10.6
Тип управления тяговым двигателем			MOSFET/AC	MOSFET/AC	MOSFET/AC
Тип управления подъемным двигателем			MOSFET/AC	MOSFET/AC	MOSFET/AC
Дополнительные данные
Тормоз (рабочий/стояночный)			Hydraulic/Mechanical	Hydraulic/Mechanical	Hydraulic/Mechanical
Давление в гидролинии навесного оборудования		Mpa	16	16	16

Тип мачты	Модель мачты	Макс. высота подъема (мм)	Грузоподъемность (кг)	Высота (мм)	Свободный подъем (с решеткой) (мм)	Эксплуатационная масса (кг)		Угол наклона мачты α⁄β (°)
Тип мачты	Модель мачты	Макс. высота подъема (мм)	2 т (E)	2 т (E)	2 т (E)	2.0 т‑S	2.0 т‑M	2 т (E)
2‑секционная стандартная мачта	M200	2000	2000	1495	155	3236	–	6⁄8
	M250	2500	2000	1745	155	3268	–	6⁄8
	M300	3000	2000	1995	155	3300	–	6⁄8
	M330	3300	2000	2145	155	3319	–	6⁄8
	M350	3500	2000	2245	155	3332	–	6⁄6
	M370	3700	2000	2345	155	3345	–	6⁄6
	M400	4000	2000	2545	155	3393	–	6⁄6
	M425	4250	1950	2670	155	3410	–	6⁄6
	M450	4500	1750	2795	155	3426	–	6⁄6
	M500	5000	1500	3045	155	3458	–	6⁄6
	M550	5500	1300	3345	155	3520	–	3⁄6
	M600	6000	900	3595	155	3552	–	3⁄6
2‑секционная мачта со свободным подъемом	ZM200	2000	2000	1495	485	3285	–	6⁄8
	ZM250	2500	2000	1745	735	3317	–	6⁄8
	ZM300	3000	2000	1995	985	3351	–	6⁄8
	ZM330	3300	2000	2145	1135	3373	–	6⁄8
	ZM350	3500	2000	2245	1235	3388	–	6⁄8
	ZM370	3700	2000	2345	1335	3400	–	6⁄6
	ZM400	4000	2000	2545	1535	3448	–	6⁄6
	ZM425	4250	–	–	–	–	–	–
	ZM450	4500	–	–	–	–	–	–
	ZM500	5000	–	–	–	–	–	–
	ZM550	5500	–	–	–	–	–	–
3‑секционная мачта со свободным подъемом	ZSM360	3600	2000	1790	785	3399	–	6⁄6
	ZSM400	4000	2000	1925	920	3423	–	6⁄6
	ZSM435	4350	1850	2040	1035	3448	–	6⁄6
	ZSM450	4500	1750	2090	1085	3459	–	6⁄6
	ZSM470	4700	1650	2160	1155	3475	–	6⁄6
	ZSM480	4800	1650	2190	1185	3482	–	6⁄6
	ZSM500	5000	1500	2290	1285	3503	–	6⁄6
	ZSM540	5400	1300	2415	1410	3529	–	3⁄6
	ZSM600	6000	900	2640	1635	3601	–	3⁄6
	ZSM650	6500	–	–	–	–	–	–
	ZSM700	7000	–	–	–	–	–	–

Примечание: * обозначает номинальную грузоподъемность для передних колес со сдвоенными шинами. При использовании сдвоенных шин (пневматических и цельнолитых) на передней оси в диапазоне 2‑2.5 т эксплуатационная масса увеличивается на 95 кг и 155 кг соответственно (по данным таблицы). Также для мачт со свободным подъемом: 2‑2.5 т — при отсутствии защитной решетки высота свободного подъема увеличивается на 376 мм (2‑секционная) и на 356 мм (3‑секционная).

Полный комплект CHL CPD20 H4

Ниже приведено сравнение комплектаций CPD20 A3H4C‑M, CPD20 A5H4C‑S и CPD20 A5XH4C‑S. Модель комплектуется различными мачтами, а фактическая грузоподъемность зависит от центра нагрузки и выбранной высоты подъема.

Краткие характеристики и сравнение комплектаций

Параметр	Ед. изм.	CPD20 A3H4C‑M	CPD20 A5H4C‑S	CPD20 A5XH4C‑S
Грузоподъемность (центр 500 мм)	кг	2000	2000	2000
Передний свес	мм	460	460	414
Колесная база	мм	1660	1660	1508
Полная масса (с⁄без батареи)	кг	4000⁄3070	3910⁄3070	3300⁄2595
Шины, передние		7.00‑12‑14PR	7.00‑12‑14PR	6.50‑10‑12PR
Шины, задние		18×7‑8‑14PR	18×7‑8‑14PR	16×6‑8‑10PR
Ширина	мм	1180	1180	1120
Длина с вилами	мм	3354	3354	3125
Аккумулятор (K5), емкость	А·ч	600	500	420
Тяговый двигатель (S2‑60 мин)	кВт	11	11	8
Двигатель подъема (S3‑15%)	кВт	12	12	10.6

Различные мачты

Базовая комплектация предусматривает мачту с высотой подъема 3000 мм. Для задач со стеллажами другой высоты возможен подбор мачты по серии и высоте подъема. При выборе мачты учитывайте требуемую высоту подъема, высоту мачты в сложенном состоянии и запас по грузоподъемности.

Грузоподъемность и центр нагрузки

Кривая грузоподъемности показывает зависимость допустимой массы груза от центра нагрузки. Для CPD20 ориентируйтесь на линию 2 т и закладывайте запас, если используется навесное оборудование или груз смещен от каретки.

Кривая грузоподъемности CHL H4 (центр нагрузки)

Стандартные опции комплекта

Состав стандартного оснащения зависит от исполнения, ниже перечислены типовые элементы, которые обычно входят в комплект поставки серии H4.

Пневматические шины.
Стандартная мачта на 3000 мм.
Стандартные вилы.
Управление MOSFET⁄AC.
Тормоз: гидравлический⁄механический.
Зуммер заднего хода, зеркала заднего вида (по исполнению).
Силовой разъем REMA (по исполнению), аккумулятор кислотный (по исполнению).

Дополнительные опции

Дополнительные опции подбираются под конкретные условия склада и требования к комфорту. Ниже приведены типовые варианты оснащения для серии.

Другие серии и высоты мачт, включая исполнения со свободным подъемом.
Нестандартные вилы и навесное оборудование.
Сиденье повышенной комфортности, USB‑интерфейс панели (по исполнению).
Освещение: дополнительные рабочие фары, проблесковый маяк (по исполнению).
Кабина и остекление, отопитель, кондиционирование (по запросу).
Системы контроля и предупреждения: ограничение скорости, сигнализация превышения скорости, радар⁄камера (по запросу).
Аккумуляторы альтернативных производителей и обслуживание АКБ (по запросу).
