Washer GB93-10 910400500007 (Стиральная машина GB93-10)

Артикул представлен в следующих категориях:

252198501001 /Приводная система 252198501007 252198501014 /Подъемный двигатель и установка 252198501021/Рамка(Тип бокового выхода) 252198501023 /Рулевой механизм и установка 252198501024 /Ножной тормоз 252198501026 /стояночный тормоз 252198501036 /Многонаправленный регулирующий клапан (бигеминия) 252198501037 /Многонаправленный регулирующий клапан (тройничный нерв) 252198501038 /Многонаправленный регулирующий клапан(четыре) 252198501039 /Гидравлическая система 252198501044 /Подъемный цилиндр(стандартная мачта) 252198501048 ( )/Мачта (двухступенчатый полный бесплатный) 252198501055 252198501059 /Подъемный цилиндр(трехступенчатый полный бесплатный)
по запросу
Бренд Noblelift
Артикул 910400500007

Оригинальная запасная часть Washer GB93-10 for Noblelift FE4P14-16-20QC (PM V10 20250321) Part Number: 910400500007 , Стиральная машина GB93-10 (артикул 910400500007) предназначена для техники Noblelift FE4P14-16-20QC (PM V10 20250321). Деталь обеспечивает надежную работу оборудования, выполнена по стандартам производителя и подходит для повседневной эксплуатации.



Характеристики

Артикул: 910400500007, Наименование: Стиральная машина GB93-10 , Наименование (EN): Washer GB93-10 , Бренд: Noblelift, Модель техники: FE4P14-16-20QC (PM V10 20250321), Тип запчасти: Оригинальная



Назначение и совместимость

Деталь совместима со следующими моделями техники:

PTE15N, PTE20N, PTE15-20N-Pro, PSE12B-PSE12N, PS12L, PS16L, PS20L, PT20N, PT25-30N, FE4P16-18N, FE4P20-25N, FE4P30-35N, FE3R08-12N, FE4P14-16-20QC, RT20ProH, RT20P, RT20B, RT16P, RT16B, RT16Li, FE4P16-18, ESFH10, ECL15B-ECL15N, PS16TSL, PS12TSL, PS20, PS12-15CB-C, PS18TSL-PM03, PSCB12-16-18CB, PS12N, PS16N, PS15RMPLUS, PS13RMPLUS, OPX15, PS12DL, PS16DL, PS16DN, PS16NW, PS20NW, PSE06BCB-PSE06BCB, PSE12BD-PSE12ND, PSE12BSL-PSE12NSL, PSE12BM-PSE12NM, PSE15L-C2, PS13RM16PLUS, PS15RM16PLUS, SWB-130, SWB-130S, FE4P40-50QL, FE4P60-80N, FE3D16-20N, FE4P40-50N, FE4P25-35QH, FE3R16NC-PM-2023-6-27, PS12/15CB-C

Если вы не уверены в совместимости, свяжитесь с нами — мы поможем подобрать нужную запчасть по серийному номеру техники.



Доставка и наличие

Запасная часть Стиральная машина GB93-10 910400500007 доступна к заказу с возможностью доставки по всей территории России, а также в страны СНГ. Мы сотрудничаем с ведущими логистическими компаниями (СДЭК, Деловые Линии, Boxberry, Почта России и др.), что позволяет нам предлагать как экономичную, так и быструю экспресс-доставку.

Сроки доставки зависят от региона и выбранного способа отправки — в среднем от 1 до 5 рабочих дней. Точные сроки и стоимость доставки вы можете уточнить при оформлении заказа.

Также доступен самовывоз со склада в вашем городе (при наличии филиала или партнерского пункта выдачи). Перед визитом просим уточнять наличие детали у менеджера.

Если детали нет в наличии на складе, мы предложим вам альтернативные варианты или оформим поставку под заказ с минимальными сроками.



Артикул 910400500007 представлен в следующих каталогах запчастей Noblelift:

PTE15N (PM Version V08)
PTE20N (PM Version V07)
PTE15-20N-Pro (PM Version V04)
PSE12B-PSE12N (Version PM V04)
PS12L (PM Version V03)
PS16L (PM Version V03)
PS20L (PM Version V04)
PT20N (PM Version V01)
PT25-30N(PM Version V01)
FE4P16-18N (PM 2023-2-23)
FE4P20-25N (PM 2024-2-51)
FE4P30-35N (PM V03)
FE3R08-12N (PM - 20230403)
FE4P14-16-20QC (PM V10 20250321) (текущий каталог)
RT20ProH
RT20P (PM-05)
RT20B (PM-02)
RT16P (PM-03)
RT16B
RT16Li (PM 02-1)
FE4P16-18
ESFH10 (PM 01)
ECL15B-ECL15N (PM 01)
PS16TSL (PM 03)
PS12TSL (PM 03)
PS20 (BPT 004)
PS12-15CB-C (PM 01)
PS18TSL-PM03
PSCB12-16-18CB
PS12N ( PM 03 )
PS16N ( PM 04 )
PS15RMPLUS
PS13RMPLUS
OPX15
PS12DL
PS16DL
PS16DN
PS16NW
PS20NW
PSE06BCB-PSE06BCB
PSE12BD-PSE12ND
PSE12BSL-PSE12NSL
PSE12BM-PSE12NM
PSE15L-C2
PS13RM16PLUS
PS15RM16PLUS
SWB-130
SWB-130S
FE4P40-50QL
FE4P60-80N
FE3D16-20N
FE4P40-50N
FE4P25-35QH
FE3R16NC-PM-2023-6-27
PS12/15CB-C
PS16N

Рисунок - 252198501001 /Приводная система

page1 Рисунок - 252198501001 /Приводная система
№ Артикул Наименование Кол-во Примечание
1 254113515001 Drive axle(AQ) (Ведущий мост(белый)) 1 16-20QC/Optional
1 254113510001 Drive axle(DW) (Ведущий мост(св)) 1 16-20QC/Optional
1 254113512001 Drive axle(KD) (Ведущий мост(КД)) 1 16-20QC/Optional
1 252113513001 Drive axle(KDYC)-14QC (Ведущий мост(КДИК)-14Контроль качества) 1 14QC/20QC
1 252113510011 Drive axle(DC) (Ведущий мост(dc)) 1
2 255013520005 Seal washer (Уплотнительная шайба) 1
2 255013520005 Seal washer-14QC (Уплотнительная шайба-14Контроль качества) 1 14QC
3 255014010002 Gear box (ZN) (Коробка передач (цинк)) 1 16-20QC/Optional
3 255014012002 Gear box (JD) (Коробка передач (ДЖЕЙ ДИ)) 1 16-20QC/Optional
3 252114013002 Gear box (JD)-14QC (Коробка передач (ДЖЕЙ ДИ)-14Контроль качества) 1 14Q
4 910600100021 Dowel pin GB119.2-8x25 (Дюбельный штифт GB119.2-8x25) 1
5 910400100007 Washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 12
6 910400500007 Washer GB93-10 (Стиральная машина GB93-10) 12
7 910100400004 Bolt GB5786-M10x1.25x30-8.8 (Болт GB5786-M10x1.25x30-8.8) 12
8 910300900002 Nut GB6178-M20-8 (Гайка GB6178-M20-8) 1
9 910400100009 Washer GB97.1-14-200HV (Стиральная машина GB97.1-14-200ХВ) 5
10 910400500009 Washer GB93-14 (Стиральная машина GB93-14) 5
11 941100200007 Bolt GB5785-M14x1.5x170-8.8 (Болт GB5785-M14x1.5x170-8.8) 5
12 910600600037 Split pin GB91-4x40 (Разделенный pin-код GB91-4x40) 1
13 910400500012 Washer GB93-20 (Стиральная машина GB93-20) 9
14 910400100012 Washer GB97.1-20-200HV (Стиральная машина GB97.1-20-200ХВ) 1
15 910100500006 BoltGB31.1-M20x90-8.8 (БолтГБ31.1-M20x90-8.8) 1
16 910800100020 O ring 90x2.65 (Уплотнительное кольцо 90x2.65) 1
17 920900100044 Motor (HP) (Двигатель (л.с.)) 1 16-20QC/Optional
17 920900100053 Motor (WN) (Двигатель (WN)) 1 16-20QC/Optional
17 252132011001 Motor HPQ3.9-48NL (Мощность двигателя3.9-48НЛ) 1 14QC
18 255098513251 Encoder (HP) (Кодировщик (л.с.)) 1 /Optional
18 255098513253 Encoder (WN) (Кодировщик (WN)) 1 /Optional

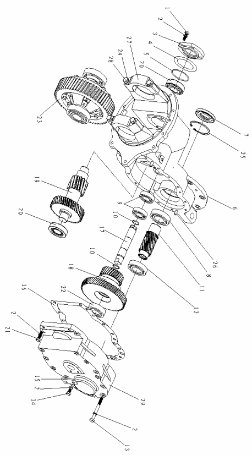

Рисунок - 252198501007

page8 Рисунок - 252198501007
№ Артикул Наименование Кол-во Примечание
1 910100300036 Bolt (Болт) 4
2 910400500007 Spring washer (Пружинная шайба) 20
3 255098524003 Bearing cap (Крышка подшипника) 1
4 255098524004 Spacer (Распорка) 4
5 910800100032 O seal ring (Уплотнительное кольцо O) 1
6 255098524006 Box (Коробка) 1
7 255098524007 Oil seal (Масляное уплотнение) 1
8 910700200024 Bearing6209 (Несущий6209) 1
9 910700200021 Bearing6206 (Несущий6206) 3
10 255098524010 O-ring (уплотнительное кольцо) 2
11 255098524011 Input shaft assembly (Входной вал в сборе) 1
12 910700200023 Bearing6208 (Несущий6208) 1
13 910100100125 Bolt M10X100 (Болт M10x100) 12
14 910100300034 Bolt M10X16 (Болт M10x16) 2
15 255098524017 Stop dog (Останови собаку) 1
16 255098524019 Paper pad (Бумажный блокнот) 1
17 255098524020 axle (Ось) 1
18 255098524021 Gear (Механизм) 1
19 255098524022 Gear assembly (Зубчатое колесо в сборе) 1
20 255098524023 Bearing32207 (Несущий32207) 2
21 910100300038 Bolt M10X35 (Болт M10x35) 2
22 255098524042 Bearing 6306 (Несущий 6306) 1
23 255098524043 Differential assembly (Дифференциал в сборе) 1
24 255098524027 Locking plate (Фиксирующая пластина) 4
25 255098524044 Hole with elastic retainer 85 (Отверстие с эластичным фиксатором 85) 1
26 910600100013 Pin6X20 (Пин-код6x20) 2
27 910600100013-1 Bearing seat (Посадочное место подшипника) 2
28 255098524026 Bolt (Болт) 4
29 255098524018 Box cover (Крышка коробки) 1

page13
№ Артикул Наименование Кол-во Примечание
1 252198524001 Reducer left housing JETH35B-20-000 (Левый корпус редуктора JETH35B-20-000) 1 FE4P14QC
2 252198524002 Straight pin-GB119-1986 A10x20 (Прямой pin-код-GB119-1986 A10x20) 3 FE4P14QC
3 252198524003 Reducer right housing JETH35B-20-0 (Правый корпус редуктора JETH35B-20-0) 1 FE4P14QC
4 252198524004 Hexagon head fine thread bolt GB/T57 (Болт с тонкой резьбой с шестигранной головкой GB/T57) 12 FE4P14QC
5 910400500007 Washer GB93-10 (Стиральная машина GB93-10) 16 FE4P14QC
6 252198524005 Input shaft JETH35B-40-0101 (Входной вал ВРАЩАЕТСЯ35B-40-0101) 1 FE4P14QC
7 252198524006 Plug JETH35B-40-0102 (Подключи ДЖЕТА35B-40-0102) 1 FE4P14QC
8 252198524007 Deep groove ball bearing 6207 (Шарикоподшипник с глубоким пазом 6207) 2 FE4P14QC
9 252198524008 Second stage driving gear shaft JETH (Вал ведущей шестерни второй ступени JETH) 1 FE4P14QC
10 252198524009 Primary driven gear JETH35B-40-020 (Первичная ведомая шестерня JETH35B-40-020) 1 FE4P14QC
11 910700200023 Deep groove ball bearing 6208 (Шарикоподшипник с глубоким пазом 6208) 2 FE4P14QC
12 252198524010 Third stage driving gear shaft JETH35 (Вал ведущей шестерни третьей ступени JETH35) 1 FE4P14QC
13 252198524011 Secondary driven gear JETH35B-40-0 (Вторичная ведомая шестерня JETH35B-40-0) 1 FE4P14QC
14 910700600040 Tapered roller bearing ZC-07-0072 (Конический роликоподшипник ZC-07-0072) 2 FE4P14QC
15 252198524012 Differential assembly JETH35B-70-00 (Узел дифференциала JETH35B-70-00) 1 FE4P14QC
16 252198524040 Adjusting shim JETH35B-10-0001 (Регулировочная прокладка JETH35B-10-0001) - FE4P14QC
17 252198524013 Oil seal TC35x65x12 (Сальник TC35x65x12) 1 FE4P14QC
18 252198524014 End cover JETH35B-10-0002 (Торцевая крышка JETH35B-10-0002) 1 FE4P14QC
19 910100300036 Hexagon bolt GB5783-M10 × twenty-f (Шестигранный болт GB5783-M10 × двадцать пять) 4 FE4P14QC
20 252198524015 O-ring GB1235-80x3.1 (Уплотнительное кольцо GB1235-80x3.1) 1 FE4P14QC

Рисунок - 252198501014 /Подъемный двигатель и установка

page16 Рисунок - 252198501014 /Подъемный двигатель и установка
№ Артикул Наименование Кол-во Примечание
1 920900100038 Motor(HP) (Двигатель(л.с.)) 1 /Optional
1 920900100019 Motor(WN) (Двигатель(WN)) 1 /Optional
2 255032520003 Anti vibration pad (Антивибрационная накладка) 8
3 255032520001 Bushing (Гильза) 4
4 255032520002 Washer φ40xφ11x4 (Washer φ40xφ11x4) 4
5 910400500007 Washer GB93-10 (Стиральная машина GB93-10) 6
6 910100100034 BoltGB5782-M10x55-8.8 (БолтГБ5782-M10x55-8.8) 4
7 251323512006 Gear pump (Шестеренчатый насос) 1
8 910400100007 Washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 2
9 910100300039 Bolt GB5783-M10x40-8.8 (Болт GB5783-M10x40-8.8) 2
10 255098513251 Encoder (HP) (Кодировщик (л.с.)) 1 /Optional
10 255098513253 Encoder (WN) (Кодировщик (WN)) 1 /Optional

Рисунок - 252198501021/Рамка(Тип бокового выхода)

page24 Рисунок - 252198501021/Рамка(Тип бокового выхода)
№ Артикул Наименование Кол-во Примечание
1 910100300035 Bolt GB5783 M10x20-8.8 (Болт GB5783 M10x20-8.8) 5
2 910400500007 Spring washer GB93-10 (Пружинная шайба GB93-10) 5
3 910400100007 Washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 5
4 252121512009 The meter stand is welded together (Стойка счетчика сварена воедино) 1
4 252121512009 The meter stand is welded together (Стойка счетчика сварена воедино) 1
5 252121512010 Butt welding (Стыковая сварка) 1
6 910100300063 Bolt GB5783 M14x35-8.8 (Болт GB5783 M14x35-8.8) 4
7 910400500009 Spring washer GB93-14 (Пружинная шайба GB93-14) 4
8 910400100009 The flat washer GB97.1-14-200HV (Плоская шайба GB97.1-14-200ХВ) 4
5 252121512010 Butt welding (Стыковая сварка) 1
6 910100300063 Bolt GB5783 M14x35-8.8 (Болт GB5783 M14x35-8.8) 4
7 910400500009 Spring washer GB93-14 (Пружинная шайба GB93-14) 4
8 910400100009 The flat washer GB97.1-14-200HV (Плоская шайба GB97.1-14-200ХВ) 4
9 252121511020 Frame welded QC (Контроль качества сварной рамы) 1
10 910100200016 Bolt GB5785-M16x1.5x70-8.8 (Болт GB5785-M16x1.5x70-8.8) 4
11 910400500010 Spring washer GB93-16 (Пружинная шайба GB93-16) 4
12 910400100010 The flat washer GB97.1-16-200HV (Плоская шайба GB97.1-16-200ХВ) 4
13 251021520001 cover (Покрытие) 2
9 252121511020 Frame welded QC (Контроль качества сварной рамы) 1
10 910100200016 Bolt GB5785-M16x1.5x70-8.8 (Болт GB5785-M16x1.5x70-8.8) 4
11 910400500010 Spring washer GB93-16 (Пружинная шайба GB93-16) 4
12 910400100010 The flat washer GB97.1-16-200HV (Плоская шайба GB97.1-16-200ХВ) 4
13 251021520001 cover (Покрытие) 2
14 252121521102 Installation board (connector) (Монтажная плата (Соединитель)) 1
15 910200200074 Screw GB70.1 M10x16-8.8 (Винт GB70.1 M10x16-8.8) 2
16 910400500006 Spring washer GB93-8 (Пружинная шайба GB93-8) 10
17 910400100006 The flat washer GB97.1-8-200HV (Плоская шайба GB97.1-8-200ХВ) 10
18 252121521096 baffle (Дефлектор) 1
19 910100300023 Bolt GB5783 M8x25-8.8 (Болт GB5783 M8x25-8.8) 2
14 252121521102 Installation board (connector) (Монтажная плата (Соединитель)) 1
15 910200200074 Screw GB70.1 M10x16-8.8 (Винт GB70.1 M10x16-8.8) 2
16 910400500006 Spring washer GB93-8 (Пружинная шайба GB93-8) 10
17 910400100006 The flat washer GB97.1-8-200HV (Плоская шайба GB97.1-8-200ХВ) 10
18 252121521096 baffle (Дефлектор) 1
19 910100300023 Bolt GB5783 M8x25-8.8 (Болт GB5783 M8x25-8.8) 2
20 213019020009 Mat I (Мат I) 1
21 252121512005 Soldered outer plate(battery QC) (Припаянная наружная пластина(контроль качества батареи)) 1
22 910200200059 Screw GB70.1 M8x30-8.8 (Винт GB70.1 M8x30-8.8) 2
23 255012020012 Pu tube (Полиуретановая трубка) 2
24 910300100006 Nut GB6170 M8-10 (Гайка GB6170 M8-10) 4
25 252121521101 Cover plate (circuit) (Защитная пластина (схема)) 1
20 213019020009 Mat I (Мат I) 1
21 252121512005 Soldered outer plate(battery QC) (Припаянная наружная пластина(контроль качества батареи)) 1
22 910200200059 Screw GB70.1 M8x30-8.8 (Винт GB70.1 M8x30-8.8) 2
23 255012020012 Pu tube (Полиуретановая трубка) 2
24 910300100006 Nut GB6170 M8-10 (Гайка GB6170 M8-10) 4
25 252121521101 Cover plate (circuit) (Защитная пластина (схема)) 1

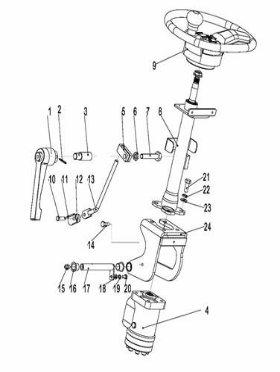

Рисунок - 252198501023 /Рулевой механизм и установка

page26 Рисунок - 252198501023 /Рулевой механизм и установка
№ Артикул Наименование Кол-во Примечание
1 255015010007 The adjustable handle (Регулируемая ручка) 1
2 910600400011 Elastic cylinder pin GB879.1-4x30 (Эластичный цилиндрический штифт GB879.1-4x30) 1
3 255015020025 Clamp holder screw sets (Наборы винтов для зажимного держателя) 1
4 254115010002 Steering 80 (Рулевое управление 80) 1
5 255015020019 Locking block (Блокирующий блок) 1
6 910300300006 Nut GB6172.1-M12-05 (Гайка GB6172.1-M12-05) 1
7 910100300057 Bolt GB5783 M12x70-8.8 (Болт GB5783 M12x70-8.8) 1
8 255015010001 Steering string assembly (Рулевая тяга в сборе) 1
9 255015010003 The steering wheel (Рулевое колесо) 1
10 910600700014 Pin GB882-6x26x1.6 (Pin-код GB882-6x26x1.6) 1
11 910600600005 Cotter pin GB91-1.6x10 (Шплинтовый штифт GB91-1.6x10) 1
12 255015020002 The fixed seat (Неподвижное сиденье) 1
13 255015010005 Adjust rod welding (Отрегулируйте сварку стержня) 1
14 255015020021 Adjust the screw (Отрегулируйте винт) 1
15 911200100004 Oil cup JB7940.1-M10x1 (Масляный стакан JB7940.1-M10x1) 1
16 940500200016 Composite set (shoulder)Φ16xΦ18 (Составной набор (плечо)Φ16xΦ18) 2
17 255011510003 With trunnionΦ16x135 (С цапфойΦ16x135) 1
18 910400100005 WasherGB97.1-6-200HV (Стиральная машина97.1-6-200ХВ) 1
19 910400500005 Spring washerGB93-6 (Пружинная шайба GB93-6) 1
20 910100300009 Bolt GB5783 M6x12-8.8 (Болт GB5783 M6x12-8.8) 1
21 910100300036 Bolt GB5783 M10x25-8.8 (Болт GB5783 M10x25-8.8) 4
22 910400500007 Spring washer gb93-10 (Пружинная шайба GB93-10) 4
23 910400100007 Washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 4
24 255015010004 Bracket welded (Кронштейн приварен) 1

Рисунок - 252198501024 /Ножной тормоз

page27 Рисунок - 252198501024 /Ножной тормоз
№ Артикул Наименование Кол-во Примечание
A 256811510005 Service brake assembly (Рабочий тормоз в сборе) 1 1-18
1 910100300010 Bolt GB5783-M6x16-8.8 (Болт GB5783-M6x16-8.8) 2
2 910400500005 Spring washer GB93-6 (Пружинная шайба GB93-6) 2
3 910400100005 Washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 2
4 255011510003 Axle Φ16x135 (Ось Φ16x135) 2
5 910100300024 Bolt GB5783-M8x30-8.8 (Болт GB5783-M8x30-8.8) 1
6 256811511004 Foot brake holder welding (Сварка держателя ножного тормоза) 1
7 911200100004 grease fitting JB7940.1-M10x1 (смазочный патрубок JB7940.1-M10x1) 2
8 940500100006 Composite set Φ16xΦ18x15-SF-1 (Составной набор Φ16xΦ18x15-sf-1) 1
9 910600600019 Cotter pin GB91-2.5x25 (Шплинтовый штифт GB91-2.5x25) 2
10 255011520010 Damping pad (Амортизирующая прокладка) 1
11 256811511002 Brake pedal welded (Приваренная педаль тормоза) 1
12 251211521008 Spring (Spring) 1
13 255011520013 Pedal (rubber) (Педаль (резинка)) 1
14 910600700042 Pin GB882-B10x26x3.2 (Pin-код GB882-B10x26x3.2) 1
15 256811521022 Tappet connecting block (Соединительный блок толкателя) 1
16 910300100007 Nut GB6170-M10-10 (Гайка GB6170-M10-10) 3
17 256811521021 Brake pump tappet (Толкатель тормозного насоса) 1
18 255011510007 brake master cylinder (Главный тормозной цилиндр) 1
19 252111512009 Brake steel pipe welding (Сварка тормозной стальной трубы) 1
20 252111512010 Brake steel pipe welding (Сварка тормозной стальной трубы) 1
21 910100300038 Bolt GB5783-M10x35-8.8 (Болт GB5783-M10x35-8.8) 2
22 911000600001 Hose clamp QC/T390-(11-14) (Контроль качества хомута для шланга/T390-(11-14)) 2
23 900200301005 Tube 9x2.5 (Трубка 9x2.5) 1
24 275011520020 Brake oil cup (Тормозной масляный стакан) 1
25 256811511020 Brake fluid cup collar (Манжета стакана для тормозной жидкости) 1
26 910200200058 Screw GB70.1-M8x25-8.8 (Винт GB70.1-M8x25-8.8) 1
27 910300100006 Nut GB6170-M8-10 (Гайка GB6170-M8-10) 2
28 910100300039 Bolt GB5783-M10x40-8.8 (Болт GB5783-M10x40-8.8) 4
29 910400500007 Spring washer GB93-10 (Пружинная шайба GB93-10) 6
30 910400100007 Washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 6

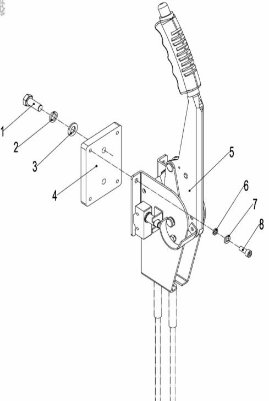

Рисунок - 252198501026 /стояночный тормоз

page29 Рисунок - 252198501026 /стояночный тормоз
№ Артикул Наименование Кол-во Примечание
1 910100300035 Bolt GB5783-M10x20-8.8 (Болт GB5783-M10x20-8.8) 2
2 910400500007 Spring washer GB93-10 (Пружинная шайба GB93-10) 2
3 910400100007 Washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 2
4 256812020005 Backing plate (Parking brake) (Опорная плита (стояночный тормоз)) 1
5 XG1801542747 Parking Brake Assembly (Стояночный тормоз в сборе) 1
6 910400100005 Washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 4
7 910400500005 Spring washer GB93-6 (Пружинная шайба GB93-6) 4
8 910100300010 Bolt GB5783-M6x16-8.8 (Болт GB5783-M6x16-8.8) 4

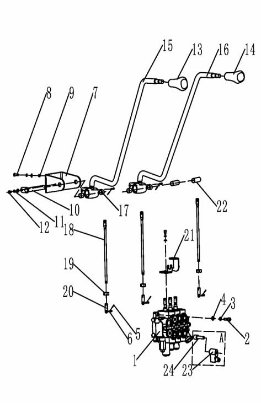

Рисунок - 252198501036 /Многонаправленный регулирующий клапан (бигеминия)

page42 Рисунок - 252198501036 /Многонаправленный регулирующий клапан (бигеминия)
№ Артикул Наименование Кол-во Примечание
1 252024510011 Multiple valve (two) (Множественный клапан (два)) 1
1 256824511002 Multi way valve (two) solenoid valve (Многоходовой клапан (два) электромагнитный клапан) 1
2 910100400006 Bolt GB5786-M10x1.25x40-8.8 (Болт GB5786-M10x1.25x40-8.8) 4
3 910400500007 Spring washer GB93-10 (Пружинная шайба GB93-10) 8
4 910400100007 Washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 12
5 941100800001 Pin B4.75x20-c1B (Вывод B4.75x20-c1B) 4
6 910600600011 Cotter pin GB91-2x12 (Шплинтовый штифт GB91-2x12) 4
7 252124520002 Support (stem) (Поддержка (основа)) 1
8 910100300037 Bolt GB5783 M10x30-8.8 (Болт GB5783 M10x30-8.8) 4
9 910300100007 Nut GB6170-M10-10 (Гайка GB6170-M10-10) 4
10 255024510009 With trunnion Φ16x168 (С цапфой Φ16x168) 1
11 910400500005 Spring washer GB93-6 (Пружинная шайба GB93-6) 1
12 910200200032 Screw GB70.1 M6x10-8.8 (Винт GB70.1 M6x10-8.8) 1
1 252024510011 Multiple valve (two) (Множественный клапан (два)) 1
1 256824511002 Multi way valve (two) solenoid valve (Многоходовой клапан (два) электромагнитный клапан) 1
2 910100400006 Bolt GB5786-M10x1.25x40-8.8 (Болт GB5786-M10x1.25x40-8.8) 4
3 910400500007 Spring washer GB93-10 (Пружинная шайба GB93-10) 8
4 910400100007 Washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 12
5 941100800001 Pin B4.75x20-c1B (Вывод B4.75x20-c1B) 4
6 910600600011 Cotter pin GB91-2x12 (Шплинтовый штифт GB91-2x12) 4
7 252124520002 Support (stem) (Поддержка (основа)) 1
8 910100300037 Bolt GB5783 M10x30-8.8 (Болт GB5783 M10x30-8.8) 4
9 910300100007 Nut GB6170-M10-10 (Гайка GB6170-M10-10) 4
10 255024510009 With trunnion Φ16x168 (С цапфой Φ16x168) 1
11 910400500005 Spring washer GB93-6 (Пружинная шайба GB93-6) 1
12 910200200032 Screw GB70.1 M6x10-8.8 (Винт GB70.1 M6x10-8.8) 1
13 253524520010 Handle ball(lift) (Ручка с шариком(поднимать)) 1
7 252124520002 Support (stem) (Поддержка (основа)) 1
8 910100300037 Bolt GB5783 M10x30-8.8 (Болт GB5783 M10x30-8.8) 4
9 910300100007 Nut GB6170-M10-10 (Гайка GB6170-M10-10) 4
10 255024510009 With trunnion Φ16x168 (С цапфой Φ16x168) 1
11 910400500005 Spring washer GB93-6 (Пружинная шайба GB93-6) 1
12 910200200032 Screw GB70.1 M6x10-8.8 (Винт GB70.1 M6x10-8.8) 1
14 253524520009 Handle ball(tilt) (Ручка с шариком(наклон)) 1
13 253524520010 Handle ball(lift) (Ручка с шариком(поднимать)) 1
15 256824510002 Joystick welding(lifting) (Сварка джойстиком(поднимание)) 1
14 253524520009 Handle ball(tilt) (Ручка с шариком(наклон)) 1
16 256824510003 Joystick welding(tilt) (Сварка джойстиком(наклон)) 1
15 256824510002 Joystick welding(lifting) (Сварка джойстиком(поднимание)) 1
16 256824510003 Joystick welding(tilt) (Сварка джойстиком(наклон)) 1
17 940500100006 Composite set Φ16xΦ18x15-SF-1 (Составной набор Φ16xΦ18x15-sf-1) 4
17 940500100006 Composite set Φ16xΦ18x15-SF-1 (Составной набор Φ16xΦ18x15-sf-1) 4
18 252124520005 Connecting rod (Соединительный стержень) 2
18 252124520005 Connecting rod (Соединительный стержень) 2
19 910300100006 Nut GB6170 M8-10 (Гайка GB6170 M8-10) 2
19 910300100006 Nut GB6170 M8-10 (Гайка GB6170 M8-10) 2
20 255025020003 joint (Совместный) 2
20 255025020003 joint (Совместный) 2
21 253524520014 Bracket (travel switch) (Скобка (Переключатель хода)) 2
21 253524520014 Bracket (travel switch) (Скобка (Переключатель хода)) 2
22 255024520028 Shaft sleeveΦ29xΦ16x38 (Втулка валаΦ29xΦ16x38) 2
22 255024520028 Shaft sleeveΦ29xΦ16x38 (Втулка валаΦ29xΦ16x38) 2
13 253524520010 Handle ball(lift) (Ручка с шариком(поднимать)) 1
A 255098511010 Solenoid valve (электромагнитный клапан) 1
A 255098511010 Solenoid valve (электромагнитный клапан) 1
14 253524520009 Handle ball(tilt) (Ручка с шариком(наклон)) 1
15 256824510002 Joystick welding(lifting) (Сварка джойстиком(поднимание)) 1
16 256824510003 Joystick welding(tilt) (Сварка джойстиком(наклон)) 1
17 940500100006 Composite set Φ16xΦ18x15-SF-1 (Составной набор Φ16xΦ18x15-sf-1) 4
18 252124520005 Connecting rod (Соединительный стержень) 2
19 910300100006 Nut GB6170 M8-10 (Гайка GB6170 M8-10) 2
20 255025020003 joint (Совместный) 2
21 253524520014 Bracket (travel switch) (Скобка (Переключатель хода)) 2
22 255024520028 Shaft sleeveΦ29xΦ16x38 (Втулка валаΦ29xΦ16x38) 2
A 255098511010 Solenoid valve (электромагнитный клапан) 1
23 255098512001 Solenoid coil (24V) (Электромагнитная катушка (24V)) 1
23 255098512001 Solenoid coil (24V) (Электромагнитная катушка (24V)) 1
23 255098512001 Solenoid coil (24V) (Электромагнитная катушка (24V)) 1
24 255098512002 Solenoid valve spool (Золотник электромагнитного клапана) 1
24 255098512002 Solenoid valve spool (Золотник электромагнитного клапана) 1
24 255098512002 Solenoid valve spool (Золотник электромагнитного клапана) 1

Рисунок - 252198501037 /Многонаправленный регулирующий клапан (тройничный нерв)

page43 Рисунок - 252198501037 /Многонаправленный регулирующий клапан (тройничный нерв)
№ Артикул Наименование Кол-во Примечание
1 252025010011 Multiple valve(three) (Множественный клапан(три)) 1
1 256825011002 Multi way valve (three) solenoid val (Многоходовой клапан (три) электромагнитный клапан) 1
2 910100400006 Bolt GB5786-M10x1.25x40-8.8 (Болт GB5786-M10x1.25x40-8.8) 4
3 910400500007 Spring washer GB93-10 (Пружинная шайба GB93-10) 8
4 910400100007 Washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 12
5 941100800001 Pin B4.75x20-c1B (Вывод B4.75x20-c1B) 6
6 910600600011 Cotter pin GB91-2x12 (Шплинтовый штифт GB91-2x12) 6
7 252124520002 Support (stem) (Поддержка (основа)) 1
8 910100300037 Bolt GB5783 M10x30-8.8 (Болт GB5783 M10x30-8.8) 4
9 910300100007 Nut GB6170-M10-10 (Гайка GB6170-M10-10) 4
10 255024510009 With trunnion Φ16x168 (С цапфой Φ16x168) 1
11 910400500005 Spring washer GB93-6 (Пружинная шайба GB93-6) 1
12 910200200032 Screw GB70.1 M6x10-8.8 (Винт GB70.1 M6x10-8.8) 1
13 253524520010 Handle ball(lift) (Ручка с шариком(поднимать)) 1
14 253524520009 Handle ball(tilt) (Ручка с шариком(наклон)) 1
15 253525020002 Handle ball(belonging to 1) (Ручка с шариком(принадлежащий к 1)) 1
16 256824510002 Joystick welding(lifting) (Сварка джойстиком(поднимание)) 1
17 256824510003 Joystick welding(tilt) (Сварка джойстиком(наклон)) 1
18 256825010004 Joystick welding(tool1) (Сварка джойстиком(инструмент1)) 1
19 940500100006 Composite setΦ16xΦ18x15-SF-1 (Составной наборΦ16xΦ18x15-sf-1) 6
20 252124520005 Connecting rod (Соединительный стержень) 3
21 910300100006 Nut GB6170 M8-10 (Гайка GB6170 M8-10) 3
22 255025020003 joint (Совместный) 3
23 255024520027 Bracket (travel switch) (Скобка (Переключатель хода)) 3
24 255023520033 Joint (straight) 8-M20x1.5-M16x1.5 (Совместный (прямой) 8-M20x1.5-M16x1.5) 2
25 255024520028 Shaft sleeve Φ16xΦ29x38 (Втулка вала Φ16xΦ29x38) 1
A 255098511010 Solenoid valve (электромагнитный клапан) 1 (24V)
26 255098512001 Solenoid coil (24V) (Электромагнитная катушка (24V)) 1
27 255098512002 Solenoid valve spool (Золотник электромагнитного клапана) 1

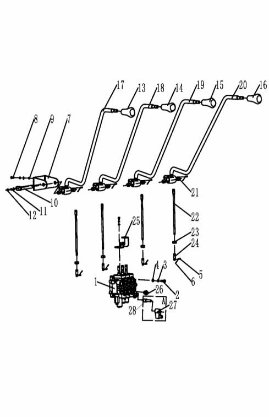

Рисунок - 252198501038 /Многонаправленный регулирующий клапан(четыре)

page44 Рисунок - 252198501038 /Многонаправленный регулирующий клапан(четыре)
№ Артикул Наименование Кол-во Примечание
1 252025510011 Multiway valve (four) (Многоходовой клапан (четыре)) 1
1 256825511002 Multi way valve (four) solenoid valv (Многоходовой клапан (четыре) электромагнитный клапан) 1
2 910100400006 Bolt GB5786-M10x1.25x40-8.8 (Болт GB5786-M10x1.25x40-8.8) 4
3 910400500007 Spring washer GB93-10 (Пружинная шайба GB93-10) 8
4 910400100007 Washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 12
5 941100800001 Pin B4.75x20-c1B (Вывод B4.75x20-c1B) 8
6 910600600011 Cotter pin GB91-2x12 (Шплинтовый штифт GB91-2x12) 8
7 252124520002 Support (stem) (Поддержка (основа)) 1
8 910100300037 Bolt GB5783 M10x30-8.8 (Болт GB5783 M10x30-8.8) 4
9 910300100007 Nut GB6170-M10-10 (Гайка GB6170-M10-10) 4
10 255024510009 With trunnion Φ16x168 (С цапфой Φ16x168) 1
11 910400500005 Spring washer GB93-6 (Пружинная шайба GB93-6) 1
12 910200200032 Screw GB70.1 M6x10-8.8 (Винт GB70.1 M6x10-8.8) 1
13 253524520010 Handle ball (lift) (Ручка с шариком (поднимать)) 1
14 253524520009 Handle ball (tilt) (Ручка с шариком (наклон)) 1
15 253525020002 Handle ball (belonging to1) (Ручка с шариком (принадлежащий к1)) 1
16 253525520002 Handball (belonging to 2) (Гандбол (принадлежащий к 2)) 1
17 256824510002 Joystick welding (lifting) (Сварка джойстиком (поднимание)) 1
18 256824510003 Joystick welding (tilt) (Сварка джойстиком (наклон)) 1
19 256825010004 Joystick welding (tool 1) (Сварка джойстиком (инструмент 1)) 1
20 256825510005 Joystick welding (kit 2) (Сварка джойстиком (комплект 2)) 1
21 940500100006 Composite set Φ16xΦ18x15-SF-1 (Составной набор Φ16xΦ18x15-sf-1) 8
22 252124520005 Connecting rod (Соединительный стержень) 4
23 910300100006 Nut GB6170 M8-10 (Гайка GB6170 M8-10) 4
24 255025020003 joint (Совместный) 4
25 255024520027 Bracket (travel switch) (Скобка (Переключатель хода)) 4
26 255023520033 Joint (straight)8-M20x1.5-M16x1.5- (Совместный (прямой)8-M20x1.5-M16x1.5-) 4
A 255098511010 Solenoid valve (электромагнитный клапан) 1
27 255098512001 Solenoid coil (24V) (Электромагнитная катушка (24V)) 1
28 255098512002 Solenoid valve spool (Золотник электромагнитного клапана) 1

Рисунок - 252198501039 /Гидравлическая система

page45 Рисунок - 252198501039 /Гидравлическая система
№ Артикул Наименование Кол-во Примечание
1 252123520001 Hydraulic pipe assembly (other)8-L24 (Узел гидравлической трубы (другой)8-L24) 1
2 252123520009 Hydraulic pipe assembly (other)8-L26 (Узел гидравлической трубы (другой)8-L26) 1
3 252123520002 Hydraulic tube assembly (135° (Узел гидравлической трубы (135°) 1
4 255023520007 Joint (straight) 6-g1/4 - m14x1.5-60° (Совместный (прямой) 6-G1/4 - M14x1.5-60°) 4
5 252123520003 Hydraulic tube assembly(135° (Узел гидравлической трубы(135°) 1
6 252123520010 Rubber hose (oil return) (Резиновый шланг (возврат масла)) 1
7 911000600004 Hose hoops QC/T390-(38-34) (Контроль качества хомутов для шлангов/T390-(38-34)) 4
8 900200401001 Oil return hose 23x5 (Шланг для возврата масла 23x5) 2560m
9 911000600003 Hose hoops QC/T390-(22-26) (Контроль качества хомутов для шлангов/T390-(22-26)) 2
10 252123520004 Rubber hose (oil absorption) (Резиновый шланг (поглощение масла)) 1
11 911000600006 Hose hoops QC/T390-(40-45) (Контроль качества хомутов для шлангов/T390-(40-45)) 2
12 252123520005 Hydraulic tubing assembly(90° (Узел гидравлической трубки(90°) 1
13 252123520006 Hydraulic tube assembly(135° (Узел гидравлической трубы(135°) 1
14 255023510012 Joint (tee) 7-2xm14x1.5-m16x1.5-60° (Совместный (тройник) 7-2хМ14x1.5-M16x1.5-60°) 2
15 252123520011 Hydraulic tubing assembly (90° (Узел гидравлической трубки (90°) 1
16 251123521005 Hydraulic tube assembly(90° (Узел гидравлической трубы(90°) 1
17 255023520034 Joint(straight) 8-2xm16x1.5-60° (Совместный(прямой) 8-2хМ16x1.5-60°) 2
18 255023510003 Joint(lock bend) 6-G1/4-M14x1.5-60° (Совместный(фиксирующий изгиб) 6-G1/4-M14x1.5-60°) 1
19 255023510008 Joint(lock bend)11-M20x1.5-0 (Совместный(фиксирующий изгиб)11-M20x1.5-0) 1
20 255023510007 Joint(lock bend)10-M20x1.5-M16x1.5- (Совместный(фиксирующий изгиб)10-M20x1.5-M16x1.5-) 3
21 255023520035 Joint(lock bend)12-G1/2-M22x1.5-60 ° (Совместный(фиксирующий изгиб)12-G1/2-M22x1.5-60 °) 1
22 251323512006 Gear pump (Шестеренчатый насос) 1
23 910400100007 Washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 2
24 910400500007 Spring washer GB93-10 (Пружинная шайба GB93-10) 2
25 910100300037 Bolt GB5783 M10x30-8.8 (Болт GB5783 M10x30-8.8) 1
26 255023510005 Joint(to bend)25-G1-Φ32 (Совместный(чтобы согнуть)25-G1-Φ32) 1
27 255023520030 Joint(straight)12-2xM22x1.5-60° (Совместный(прямой)12-2хМ22x1.5-60°) 1
28 255023510001 Joint(lock bend)6-m12x1.5-M14x1.5-6 (Совместный(фиксирующий изгиб)6-M12x1.5-M14x1.5-6) 1
29 255044020143 Joint(lock bend) 12-M20x1.5-M22x1.5 (Совместный(фиксирующий изгиб) 12-M20x1.5-M22x1.5) 1
30 255023520033 Joint(straight)8-M20x1.5-M16x1.5-60° (Совместный(прямой)8-M20x1.5-M16x1.5-60°) 1
31 255023520004 Hydraulic tubing assembly(90° (Узел гидравлической трубки(90°) 1

page48
№ Артикул Наименование Кол-во Примечание
1 910401300018 Circlip GB894.1-35 (Стопорное кольцо GB894.1-35) 4
2 940200300048 RollerΦ79.10-range=45.3-49.3 (РоликΦ79.10-диапазон=45.3-49.3) 4
2 940200300047 RolleΦ78.80-range=45.3-49.3 (РольΦ78.80-диапазон=45.3-49.3) 4
3 254144010011 Mast 2500 (Мачта 2500) 1 H=2500
3 254144010012 Mast 2700 (Мачта 2700) 1 H=2700
3 254144010013 Mast 3000 (Мачта 3000) 1 H=3000
3 254144010014 Mast 3300 (Мачта 3300) 1 H=3300
3 254144010015 Mast 3500 (Мачта 3500) 1 H=3500
3 254144010016 Mast 3700 (Мачта 3700) 1 H=3700
3 254144010017 Mast 4000 (Мачта 4000) 1 H=4000
3 254144010018 Mast 4300 (Мачта 4300) 1 H=4300
3 254144010019 Mast 4500 (Мачта 4500) 1 H=4500
3 254144010020 Mast 5000 (Мачта 5000) 1 H=5000
4 910100300035 Bolt GB5783-M10x20-8.8 (Болт GB5783-M10x20-8.8) 4
5 910400500007 Washer GB93-16 (Стиральная машина GB93-16) 4
6 255044010057 Axle φ30x82 (Ось φ30x82) 2
7 254144010001 Mast 2500 (Мачта 2500) 1 H=2500
7 254144010002 Mast 2700 (Мачта 2700) 1 H=2700
7 254144010003 Mast 3000 (Мачта 3000) 1 H=3000
7 254144010004 Mast 3300 (Мачта 3300) 1 H=3300
7 254144010005 Mast 3500 (Мачта 3500) 1 H=3500
7 254144010006 Mast 3700 (Мачта 3700) 1 H=3700
7 254144010007 Mast4000 (Мачта4000) 1 H=4000
7 254144010008 Mast 4300 (Мачта 4300) 1 H=4300
7 254144010009 Mast 4500 (Мачта 4500) 1 H=4500
7 254144010010 Mast 5000 (Мачта 5000) 1 H=5000
8 251144010001 Axle φ30x82 (Ось φ30x82) 2
9 254144020063 Bearing bush (Втулка подшипника) 2
10 254144020100 Bearing cover (Крышка подшипника) 2
11 910400500010 Washer GB93-16 (Стиральная машина GB93-16) 4
12 910100200016 Bolt GB5785-M16x1.5x70-8.8 (Болт GB5785-M16x1.5x70-8.8) 4
13 911200100004 Grease nipple JB7940.1-M10x1 (Ниппель для смазки JB7940.1-M10x1) 2

Рисунок - 252198501044 /Подъемный цилиндр(стандартная мачта)

page51 Рисунок - 252198501044 /Подъемный цилиндр(стандартная мачта)
№ Артикул Наименование Кол-во Примечание
11 251244020101 Joint (Совместный) 2
12 254144020060 Fixing ring (Фиксирующее кольцо) 2
13 254144020061 shield (Shield) 2
14 254144020062 Fixing seat (Фиксирующее сиденье) 2
15 910400100006 Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) 4
16 910400500006 Washer GB93-8 (Стиральная машина GB93-8) 4
17 910300100006 Nut GB6170-M8-10 (Гайка GB6170-M8-10) 4
18 910300100007 Nut GB6170-M10-10 (Гайка GB6170-M10-10) 2
19 910100300038 Bolt GB5783-M10x35-8.8 (Болт GB5783-M10x35-8.8) 2
20 910400500007 Washer GB93-10 (Стиральная машина GB93-10) 6
21 910100400002 Bolt GB5786-M10x1.25x20-8.8 (Болт GB5786-M10x1.25x20-8.8) 2
22 910100400002-1 Piston rod (Поршневой шток) 1
23 910100400002-2 Adjusting bushing φ 35.5x φ 44xL1 (Регулировочная втулка φ 35.5x φ 44xL1) 1
24 910100400002-3 Circlip (Стопорное кольцо) 1
25 910100400002-4 Bearing D45x8(t=2.5) (Подшипник D45x8(T=2.5)) 1
26 910100400002-5 Catch35x45x3 (Поймать35x45x3) 1
27 910100400002-6 Seal ring 45x35x6 (Уплотнительное кольцо 45x35x6) 1
28 910100400002-7 Piston rod (Поршневой шток) 1
29 910100400002-8 Copper bushing (Медная втулка) 1
30 910100400002-9 Circlip (Стопорное кольцо) 1
31 910100400002-10 Dust ring (Пылевое кольцо) 1
32 910100400002-11 Seal ring (Уплотнительное кольцо) 1
33 910100400002-12 Guide sleeve (Направляющая втулка) 1
34 910100400002-13 O ring (Уплотнительное кольцо) 1
35 910100400002-14 Bearing 3530 (Несущий 3530) 1
36 910100400002-15 Cylinder (Цилиндр) 1

Рисунок - 252198501048 ( )/Мачта (двухступенчатый полный бесплатный)

page55 Рисунок - 252198501048 ( )/Мачта (двухступенчатый полный бесплатный)
№ Артикул Наименование Кол-во Примечание
1 910401300018 Circlip GB894.1-35 (Стопорное кольцо GB894.1-35) 4
2 940200300048 RollerΦ79.10-range=45.3-49.3 (РоликΦ79.10-диапазон=45.3-49.3) 4 /optional
2 940200300047 RolleΦ78.80-range=45.3-49.3 (РольΦ78.80-диапазон=45.3-49.3) 4 /optional
3 254143510011 Mast 2500 (Мачта 2500) 1 H=2500
3 254143510012 Mast 2700 (Мачта 2700) 1 H=2700
3 254143510013 Mast 3000 (Мачта 3000) 1 H=3000
3 254143510014 Mast 3300 (Мачта 3300) 1 H=3300
3 254143510015 Mast 3500 (Мачта 3500) 1 H=3500
3 254143510016 Mast 3700 (Мачта 3700) 1 H=3700
3 254143510017 Mast 4000 (Мачта 4000) 1 H=4000
3 254143510018 Mast 4300 (Мачта 4300) 1 H=4300
3 254143510019 Mast 4500 (Мачта 4500) 1 H=4500
3 254143510020 Mast 5000 (Мачта 5000) 1 H=5000
4 910100300035 Bolt GB5783-M10x20-8.8 (Болт GB5783-M10x20-8.8) 4
5 910400500007 Washer GB93-10 (Стиральная машина GB93-10) 4
6 255044010057 Axle φ30x82 (Ось φ30x82) 2
7 254143510001 Mast 2500 (Мачта 2500) 1 H=2500
7 254143510002 Mast 2700 (Мачта 2700) 1 H=2700
7 254143510003 Mast 3000 (Мачта 3000) 1 H=3000
7 254143510004 Mast 3300 (Мачта 3300) 1 H=3300
7 254143510005 Mast 3500 (Мачта 3500) 1 H=3500
7 254143510006 Mast 3700 (Мачта 3700) 1 H=3700
7 254143510007 Mast 4000 (Мачта 4000) 1 H=4000
7 254143510008 Mast 4300 (Мачта 4300) 1 H=4300
7 254143510009 Mast 4500 (Мачта 4500) 1 H=4500
7 254143510010 Mast 5000 (Мачта 5000) 1 H=5000
8 251144010001 Axle φ30x82 (Ось φ30x82) 2
9 254144020063 Bearing bush (Втулка подшипника) 2
10 254144020100 Bearing cover (Крышка подшипника) 2
11 910400500010 Washer GB93-16 (Стиральная машина GB93-16) 4
12 910100200016 Bolt GB5785-M16x1.5x70-8.8 (Болт GB5785-M16x1.5x70-8.8) 4
13 911200100004 Grease nipple JB7940.1-M10x1 (Ниппель для смазки JB7940.1-M10x1) 2

Рисунок - 252198501055

page68 Рисунок - 252198501055
№ Артикул Наименование Кол-во Примечание
1 910401300018 Circlip GB894.1-35 (Стопорное кольцо GB894.1-35) 8
2 940200300049 Composite roller Φ 78.8 = 52.5-56.5 (Композитный ролик Φ 78.8 = 52.5-56.5) 8 /optional
2 940200300050 Composite roller Φ 79.1 = 52.5-56.5 (Композитный ролик Φ 79.1 = 52.5-56.5) 8 /optional
2 940200300032 Composite roller Φ 79.4 = 52.5-56.5 (Композитный ролик Φ 79.4 = 52.5-56.5) 8 /optional
3 254144510001 Mast 4000 (Мачта 4000) 1 H=4000
3 254144510002 Mast 4350 (Мачта 4350) 1 H=4350
3 254144510003 Mast 4500 (Мачта 4500) 1 H=4500
3 254144510004 Mast 4800 (Мачта 4800) 1 H=4800
3 254144510005 Mast 5000 (Мачта 5000) 1 H=5000
3 254144510006 Mast 5500 (Мачта 5500) 1 H=5500
3 254144510007 Mast 6000 (Мачта 6000) 1 H=6000
4 254144520030 Embrace hoop (Обруч для объятий) 2
5 910400100010 Washer GB97.1-16200HV (Стиральная машина GB97.1-16200ХВ) 4
6 910400500010 Washer GB93-16 (Стиральная машина GB93-16) 4
7 910100400028 Bolt GB5786-M16x1.5 x35-8.8 (Болт GB5786-M16x1.5 x35-8.8) 4
8 254144510023 4000 (4000) 1 H=4000
8 254144510024 4350 (4350) 1 H=4350
8 254144510025 4500 (4500) 1 H=4500
8 254144510026 4800 (4800) 1 H=4800
8 254144510027 5000 (5000) 1 H=5000
8 254144510028 5500 (5500) 1 H=5500
8 254144510029 6000 (6000) 1 H=6000
9 910100300035 Bolt GB5783-M10x20-8.8 (Болт GB5783-M10x20-8.8) 4
10 910400500007 Washer GB93-10 (Стиральная машина GB93-10) 4
11 910400100007 Washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 4
12 255044010057 Axle φ30x82 (Ось φ30x82) 2
13 254144510037 4000 (4000) 1 H=4000
13 254144510038 4350 (4350) 1 H=4350
13 254144510039 4500 (4500) 1 H=4500
13 254144510040 4800 (4800) 1 H=4800
13 254144510041 5000 (5000) 1 H=5000

Рисунок - 252198501059 /Подъемный цилиндр(трехступенчатый полный бесплатный)

page75 Рисунок - 252198501059 /Подъемный цилиндр(трехступенчатый полный бесплатный)
№ Артикул Наименование Кол-во Примечание
A 254144510044 Cylinder (L)(H=4000) (Цилиндр (L)(H=4000)) 1 H=4000
A 254144510045 Cylinder (L)(H=4350) (Цилиндр (L)(H=4350)) 1 H=4350
A 254144510046 Cylinder (L)(H=4500) (Цилиндр (L)(H=4500)) 1 H=4500
A 254144510047 Cylinder (L)(H=4800) (Цилиндр (L)(H=4800)) 1 H=4800
A 254144510048 Cylinder (L)(H=5000) (Цилиндр (L)(H=5000)) 1 H=5000
A 254144510049 Cylinder (L)(H=5500) (Цилиндр (L)(H=5500)) 1 H=5500
A 254144510050 Cylinder (L)(H=6000) (Цилиндр (L)(H=6000)) 1 H=6000
B 254144510051 CyRinder (R)(H=4000) (КиРиндер (R)(H=4000)) 1 H=4000
B 254144510052 CyRinder (R)(H=4350) (КиРиндер (R)(H=4350)) 1 H=4350
B 254144510053 CyRinder (R)(H=4500) (КиРиндер (R)(H=4500)) 1 H=4500
B 254144510054 CyRinder (R)(H=4800) (КиРиндер (R)(H=4800)) 1 H=4800
B 254144510055 CyRinder (R)(H=5000) (КиРиндер (R)(H=5000)) 1 H=5000
B 254144510056 CyRinder (R)(H=5500) (КиРиндер (R)(H=5500)) 1 H=5500
B 254144510057 CyRinder (R)(H=6000) (КиРиндер (R)(H=6000)) 1 H=6000
C 254198510003 Seal kits(three stage full free lifting cy (Комплекты уплотнений(трехступенчатый полный свободный подъем cy) 2
D 252044510006 Lifting chainLH1234-95 (Подъемная цепь lh1234-95) 2 H=4000
D 251244014003 Lifting chainLH1234-101 (Подъемная цепь lh1234-101) 2 H=4350
D 252144014003 Lifting chainLH1234-105 (Подъемная цепь lh1234-105) 2 H=4500
D 251244014004 Lifting chainLH1234-109 (Подъемная цепь lh1234-109) 2 H=4800
D 251244514005 Lifting chainLH1234-115 (Подъемная цепь lh1234-115) 2 H=5000
D 252144014002 Lifting chainLH1234-123 (Подъемная цепь lh1234-123) 2 H=5500
D 252144014006 Lifting chainLH1234-133 (Подъемная цепь lh1234-133) 2 H=6000
1 254144520093 Inner hoop (Внутренний обруч) 2
2 254144520092 Outer hoop (Внешний обруч) 2
3 910400500007 Washer GB93-10 (Стиральная машина GB93-10) 4
4 910400100007 Washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 4
5 910100300037 BoltM10x30 (БолтМ10x30) 4
6 910400100008 Washer GB97.1-12-200HV (Стиральная машина GB97.1-12-200ХВ) 2
7 910400500008 Washer GB93-12 (Стиральная машина GB93-12) 4
8 910100400009 Bolt GB5786-M12x1.25x25-8.8 (Болт GB5786-M12x1.25x25-8.8) 2
9 251244020101 Chain bolt M16x1.5-85 (Цепной болт M16x1.5-85) 2

Отправить запрос


Отправить

Другие артикулы каталога - FE4P14-16-20QC (PM V10 20250321)

Артикул Наименование Бренд Модель оборудования Тип документа Цена
254113515001 Drive axle(AQ) 254113515001 Noblelift Каталог запчастей - FE4P14-16-20QC (PM V10 20250321) по запросу
254113510001 Drive axle(DW) 254113510001 Noblelift Каталог запчастей - FE4P14-16-20QC (PM V10 20250321) по запросу
254113512001 Drive axle(KD) 254113512001 Noblelift Каталог запчастей - FE4P14-16-20QC (PM V10 20250321) по запросу
252113513001 Drive axle(KDYC)-14QC 252113513001 Noblelift Каталог запчастей - FE4P14-16-20QC (PM V10 20250321) по запросу
252113510011 Drive axle(DC) 252113510011 Noblelift Каталог запчастей - FE4P14-16-20QC (PM V10 20250321) по запросу
255013520005 Seal washer-14QC 255013520005 Noblelift Каталог запчастей - FE4P14-16-20QC (PM V10 20250321) по запросу
255014010002 Gear box (ZN) 255014010002 Noblelift Каталог запчастей - FE4P14-16-20QC (PM V10 20250321) по запросу
255014012002 Gear box (JD) 255014012002 Noblelift Каталог запчастей - FE4P14-16-20QC (PM V10 20250321) по запросу
252114013002 Gear box (JD)-14QC 252114013002 Noblelift Каталог запчастей - FE4P14-16-20QC (PM V10 20250321) по запросу
910600100021 Dowel pin GB119.2-8x25 910600100021 Noblelift Каталог запчастей - FE4P14-16-20QC (PM V10 20250321) по запросу
910400100007 Washer GB97.1-10-200HV 910400100007 Noblelift Каталог запчастей - FE4P14-16-20QC (PM V10 20250321) по запросу
910400500007 Washer GB93-10 910400500007 Noblelift Каталог запчастей - FE4P14-16-20QC (PM V10 20250321) по запросу
910100400004 Bolt GB5786-M10x1.25x30-8.8 910100400004 Noblelift Каталог запчастей - FE4P14-16-20QC (PM V10 20250321) по запросу
910300900002 Nut GB6178-M20-8 910300900002 Noblelift Каталог запчастей - FE4P14-16-20QC (PM V10 20250321) по запросу
910400100009 Washer GB97.1-14-200HV 910400100009 Noblelift Каталог запчастей - FE4P14-16-20QC (PM V10 20250321) по запросу
Меню
РЕЖИМ РАБОТЫ
Пн-Пт: 09:00 - 18:00
ОБРАТНАЯ СВЯЗЬ
info@skladliga.ru
БЕСПЛАТНЫЙ ЗВОНОК
8 800 511 59 41
