Spring washer 0000025041 (Пружинная шайба)

Артикул представлен в следующих категориях:

Инжир.1 Приводной двигатель и коробка передач Инжир.1 Приводной двигатель и коробка передач Инжир.2 Фе4p30-35 Двигатель перемещения постоянного тока Инжир.3 Фе4p20-25 Двигатель перемещения постоянного тока Инжир.25 Аккумулятор и установка Инжир.26 Рулевое оборудование и его установка Инжир.32 Рама и балансировочный груз Инжир.34 Операция ножного торможения Инжир.35 Ручное торможение Инжир.37 Подъемный двигатель и установка Инжир.43 Работа многоцелевого регулирующего клапана (Две позиции) Инжир.44 Работа многоцелевого регулирующего клапана (Три позиции) Инжир.45 Работа многоцелевого регулирующего клапана (Четыре позиции) Инжир.46 Гидравлическая система Инжир.61 Мачта (Standard Мачта 3.0T,3.5T) Инжир.62 Мачта (2.0,2.5Стандартная мачта T) Инжир.64 Мачта(2.0,2.5T 2-сцена Полностью свободна) Инжир.65 Мачта(3.0T ,3.5T 3-сцена Полностью свободна) Инжир.66 Мачта(2.0,2.5T 3-сцена Полностью свободна) Инжир.68 Подъемный масляный цилиндр （3.0Стандартная мачта T） Инжир.69 Подъемный цилиндр（2.0,2.5Стандартная мачта T） Инжир.70 Короткий подъем/Опускающий цилиндр (3.5T2-сцена Полностью свободна) Инжир.71 Короткий подъем/Опускающий цилиндр (3.0T2 ‐ сцена Полностью свободна) Инжир.72 Короткий подъем/Снижение (2.0,2.5T 2-сцена Полностью свободна) Инжир73 Подъемный цилиндр (3.5T 2 ‐ уровень Полностью свободный) Инжир.74 Подъемный цилиндр (3.0T 2 ‐ сцена Полностью свободна) Инжир.75 Подъемный цилиндр（2.0,2.5T 2 ‐ сцена Полностью свободна ） Инжир.76 Короткий подъем/Опускающий цилиндр (3.5T 3 ‐ сцена Полностью свободна) Инжир.77 Короткий подъем/Опускающий цилиндр (3.0T 3 ‐ сцена Полностью свободна) Инжир.78 Короткий подъем/Опускающий цилиндр (2.0-2.5T 3-сцена Полностью свободна) Инжир79 Подъемный цилиндр（3.5T 3-сцена Полностью свободна） Инжир.80 Подъемный цилиндр(3.0T 3-сцена Полностью свободна） Инжир.81 Подъемный масляный цилиндр （2.0,2.5T 3-сцена Полностью свободна） Инжир.82 Опрокидывающийся цилиндр (3.0T,3.5T) Инжир.83 Опрокидывающийся цилиндр (2.0,2.5T)
по запросу
Бренд Noblelift
Артикул 0000025041

Оригинальная запасная часть Spring washer for Noblelift FE4P20-35-BPT Part Number: 0000025041 , Пружинная шайба (артикул 0000025041) предназначена для техники Noblelift FE4P20-35-BPT. Деталь обеспечивает надежную работу оборудования, выполнена по стандартам производителя и подходит для повседневной эксплуатации.



Характеристики

Артикул: 0000025041, Наименование: Пружинная шайба , Наименование (EN): Spring washer , Бренд: Noblelift, Модель техники: FE4P20-35-BPT, Тип запчасти: Оригинальная



Назначение и совместимость

Деталь совместима со следующими моделями техники:

FE4P20-35-BPT

Если вы не уверены в совместимости, свяжитесь с нами — мы поможем подобрать нужную запчасть по серийному номеру техники.



Доставка и наличие

Запасная часть Пружинная шайба 0000025041 доступна к заказу с возможностью доставки по всей территории России, а также в страны СНГ. Мы сотрудничаем с ведущими логистическими компаниями (СДЭК, Деловые Линии, Boxberry, Почта России и др.), что позволяет нам предлагать как экономичную, так и быструю экспресс-доставку.

Сроки доставки зависят от региона и выбранного способа отправки — в среднем от 1 до 5 рабочих дней. Точные сроки и стоимость доставки вы можете уточнить при оформлении заказа.

Также доступен самовывоз со склада в вашем городе (при наличии филиала или партнерского пункта выдачи). Перед визитом просим уточнять наличие детали у менеджера.

Если детали нет в наличии на складе, мы предложим вам альтернативные варианты или оформим поставку под заказ с минимальными сроками.

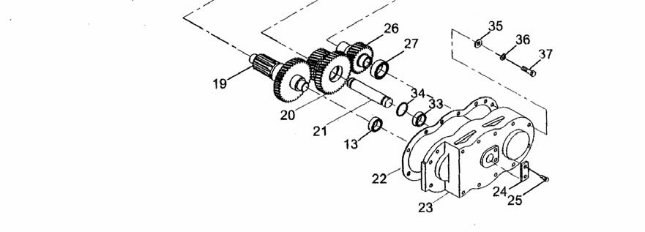

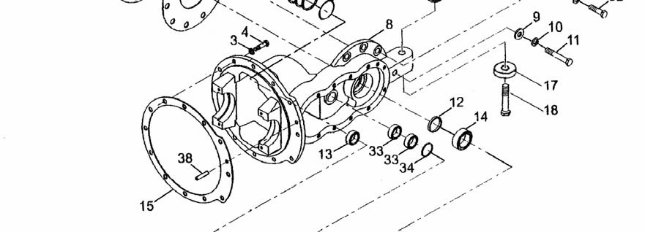

Рисунок - Инжир.1 Приводной двигатель и коробка передач

page7 Рисунок - Инжир.1 Приводной двигатель и коробка передач page7 Рисунок - Инжир.1 Приводной двигатель и коробка передач page7 Рисунок - Инжир.1 Приводной двигатель и коробка передач page7 Рисунок - Инжир.1 Приводной двигатель и коробка передач
№ Артикул Наименование Кол-во Примечание
A 3041500002 Gearbox (Коробка передач) 1 FE4P20-35DC
A 9000010966 Gearbox (Коробка передач) 1 FE4P20-35AC
1 3041500003 DC excited traction motor (Тяговый двигатель с возбуждением от постоянного тока) 1 FE4P30-35DC
1 3041500014 DC excited traction motor (Тяговый двигатель с возбуждением от постоянного тока) 1 FE4P20-25AC
1 9000010967 INVERTER DUTY AC trantion MOTORS (ДВИГАТЕЛИ ПЕРЕМЕННОГО ТОКА С ИНВЕРТОРНЫМ ПРИВОДОМ) 1 FE4P30-35DC
1 9000010968 INVERTER DUTY AC trantion MOTORS (ДВИГАТЕЛИ ПЕРЕМЕННОГО ТОКА С ИНВЕРТОРНЫМ ПРИВОДОМ) 1 FE4P20-25AC
2 3041519002 Cushion of motor (Амортизатор двигателя) 1 DC
2 00900000621 O-ring (уплотнительное кольцо) - AC
3 0000025042 Spring washer (Пружинная шайба) 12
4 0000023134 bolt (Болт) 12
5 0000023222 bolt (Болт) 8
6 0000025041 Spring washer (Пружинная шайба) 12
7 3041522001 Bearing cover (Крышка подшипника) 1
8 3041505001 Gearbox shell (Корпус коробки передач) 1 FE4P20-35DC
8 3041505014 Gearbox shell (Корпус коробки передач) 1 FE4P20-35AC
9 0000025069 Flat washer (Плоская шайба) 7
10 0000025055 Spring washer (Пружинная шайба) 7
11 0000023343 Bolt (Болт) 1
12 3041522002 J-shape rubber seal (Резиновое уплотнение J-образной формы) 1
13 0000027046 tapered roller bearing (конический роликоподшипник) 2
14 0000027047 deep groove ball bearing (Шарикоподшипник с глубоким пазом) 1
15 3041519001 Washer (Washer) 1
16 0000025067 Flat washer (Плоская шайба) 1
17 3041518001 shock pad (амортизационная накладка) 1
18 0000023370 Bolt (Болт) 1
19 3041507001 Gear shaft (Зубчатый вал) 1 FE4P20-35DC
19 3041509005 Gear shaft (Зубчатый вал) 1 FE4P20-35AC
20 3041509001 Duplicate gear (Дублирующее устройство) 1 FE4P20-35DC
20 3041509006 Duplicate gear (Дублирующее устройство) 1 FE4P20-35AC
21 3041507002 Shaft (Вал) 1
22 3041525001 Paper washer (Устройство для мойки бумаги) 1
23 3041505002 Case cover (Крышка футляра) 1

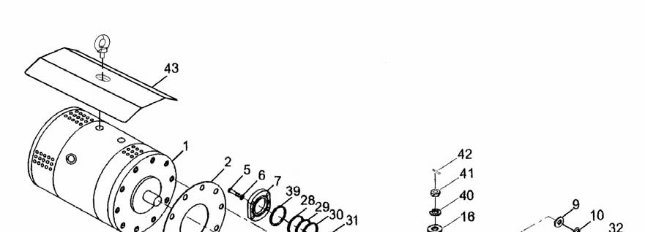

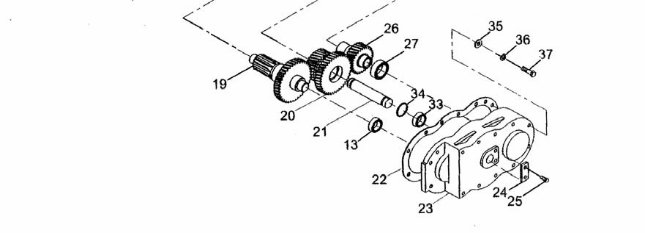

Рисунок - Инжир.1 Приводной двигатель и коробка передач

page9 Рисунок - Инжир.1 Приводной двигатель и коробка передач page9 Рисунок - Инжир.1 Приводной двигатель и коробка передач page9 Рисунок - Инжир.1 Приводной двигатель и коробка передач page9 Рисунок - Инжир.1 Приводной двигатель и коробка передач
№ Артикул Наименование Кол-во Примечание
24 3041502001 lock plate (Стопорная пластина) 1
25 0000023263 Bolt (Болт) 2
26 3041507003 Input shaft (Входной вал) 1 FE4P20-35
26 3041507007 Input shaft (Входной вал) 1 FE4P20-35AC
27 0000027048 Deep groove ball bearing (Шарикоподшипник с глубоким пазом) 1
28 3041525002 Washer (Washer) 2
29 3041525003 Washer (Washer) 4
30 3041525004 Washer (Washer) 2
31 0000022025 O-ring (уплотнительное кольцо) 1
32 0000023375 Bolt (Болт) 6
33 0000027049 Deep groove ball bearing (Шарикоподшипник с глубоким пазом) 3
34 0000022040 O-ring (уплотнительное кольцо) 2
35 0000025047 Flat washer (Плоская шайба) 14
36 0000025041 Spring washer (Пружинная шайба) 18
37 0000023345 Bolt (Болт) 14
38 0000028062 Round pin (Круглый штифт) 3
39 3041525005 Washer (Washer) 1
40 0000025057 Spring washer (Пружинная шайба) 1
41 0000024059 Nut (Nut) 1
42 0000028070 Split pin (Разъемный штифт) 1
43 9000010969 The motor cover (Крышка двигателя) 1 FE4P30-35
43 9000010970 The motor cover (Крышка двигателя) 1 FE4P20-25

Рисунок - Инжир.2 Фе4p30-35 Двигатель перемещения постоянного тока

page11 Рисунок - Инжир.2 Фе4p30-35 Двигатель перемещения постоянного тока page11 Рисунок - Инжир.2 Фе4p30-35 Двигатель перемещения постоянного тока
№ Артикул Наименование Кол-во Примечание
A 3041500003 DC excited traction motor (Тяговый двигатель с возбуждением от постоянного тока) 1 FE4P30-35DC
1 9000011445 Front windshield (Переднее лобовое стекло) 1
2 9000011446 Front flange (Передний фланец) 1
3 0000022009 Rubber seal (Резиновое уплотнение) 1
4 0090000674 Deep groove ball bearing (Шарикоподшипник с глубоким пазом) 1
5 9000011447 Fan (Фанат) 1
6 9000011448 Blades pressing sleeve (Прижимная втулка для лезвий) 1
7 9000011449 Rotor (Ротор) 1
8 0090000675 Deep groove ball bearing (Шарикоподшипник с глубоким пазом) 1
9 9000011372 Waveform ejection piece (Элемент для выброса формы волны) 1
10 0000025041 Spring washer (Пружинная шайба) 3
11 0000023794 Hexagon bolt (Шестигранный болт) 3
12 0000025047 Flat washer (Плоская шайба) 3
13 9000011450 Nameplate (Заводская табличка) 1
14 0000023762 Lifting bolt (Подъемный болт) 1
15 9000011451 Magnetic poles (Магнитные полюса) 1
16 9000011452 Solenoid (Соленоид) 1
17 9000011376 Outlet hole sheath (Оболочка выходного отверстия) 1
18 0090000526 Hexagon bolt (Шестигранный болт) 8
19 0000025050 Flat washer (Плоская шайба) 8
20 9000011453 Carbon brush (Угольная щетка) 8
21 0000024025 Nut M6 (Гайка М6) 8
22 0000025045 Spring wahser (Пружинный насос) 8
23 9000011378 Jump ring (Кольцо для прыжков) 8
24 9000011379 Brush frame (Рамка для кисти) 4
25 9000011454 Rear flange (Задний фланец) 1
26 9000011455 Fan cover (Крышка вентилятора) 1

Рисунок - Инжир.3 Фе4p20-25 Двигатель перемещения постоянного тока

page13 Рисунок - Инжир.3 Фе4p20-25 Двигатель перемещения постоянного тока page13 Рисунок - Инжир.3 Фе4p20-25 Двигатель перемещения постоянного тока
№ Артикул Наименование Кол-во Примечание
A 3041500014 DC excited traction motor (Тяговый двигатель с возбуждением от постоянного тока) 1 FE4P20-25DC
1 9000011414 Front windshield (Переднее лобовое стекло) 1
2 9000011415 Front flange (Передний фланец) 1
3 0000022009 Framework oil seal (Рамное масляное уплотнение) 1
4 0090000674 Deep groove ball bearing (Шарикоподшипник с глубоким пазом) 1
5 9000011416 Fan (Фанат) 1
6 9000011417 Blades pressing sleeve (Прижимная втулка для лезвий) 1
7 9000011418 Rotor (Ротор) 1
8 0090000675 Deep groove ball bearing (Шарикоподшипник с глубоким пазом) 1
9 9000011372 Waveform ejection piece (Элемент для выброса формы волны) 1
10 0000025041 Spring washer (Пружинная шайба) 3
11 0000023794 hexagon bolt (Шестигранный болт) 3
12 0000025047 Flat washer (Плоская шайба) 3
13 9000011419 Nameplate (Заводская табличка) 1
14 0000023762 Lifting eye bolt (Подъемный болт с проушиной) 1
15 9000011420 Magnetic pole (Магнитный полюс) 1
16 9000011421 Solenoid (Соленоид) 1
17 9000011376 Outlet hole sheat (Сом выпускного отверстия) 1
18 0090000526 Hexagon bolt (Шестигранный болт) 8
19 0000025050 Flat washer (Плоская шайба) 8
20 9000011422 Carbon brush (Угольная щетка) 8
21 0000024025 Nut (Nut) 8
22 0000025045 Spring washer (Пружинная шайба) 8
23 9000011378 Jump ring (Кольцо для прыжков) 8
24 9000011379 Brush frame (Рамка для кисти) 4
25 9000011423 Rear flange (Задний фланец) 1
26 9000011424 End windshield (Торцевое лобовое стекло) 1

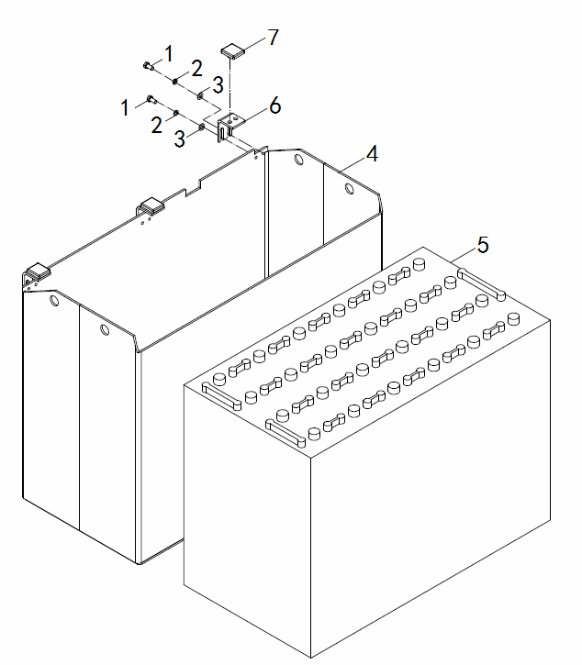

Рисунок - Инжир.25 Аккумулятор и установка

page67 Рисунок - Инжир.25 Аккумулятор и установка page67 Рисунок - Инжир.25 Аккумулятор и установка
№ Артикул Наименование Кол-во Примечание
1 0000023834 Bolt (Болт) 6
2 0000025047 Flat washer (Плоская шайба) 6
3 0000025041 Spring washer (Пружинная шайба) 6
4 3041401001 Battery case (Батарейный отсек) 1 FE4P30-35
4 3041401002 Battery case (Батарейный отсек) 1 FE4P20-25
4 3041401003 Battery case (Батарейный отсек) 1 FE4P20-25
5 9000004136 Battery (Батарея) 40 FE4P35
5 3041400005 Battery (Батарея) 40 FE4P30
5 3041400008 Battery (Батарея) 25 FE4P20-25
6 3041402001 Support (Поддержка) 3
7 3046418003 Bumper (Бампер) 3

Рисунок - Инжир.26 Рулевое оборудование и его установка

page69 Рисунок - Инжир.26 Рулевое оборудование и его установка page69 Рисунок - Инжир.26 Рулевое оборудование и его установка
№ Артикул Наименование Кол-во Примечание
1 3044200004 Steering wheel assembly (Рулевое колесо в сборе) 1
2 3044201003 Steering Column assembly (Рулевая колонка в сборе) 1
3 0000014001 Five-star handle (Ручка с пятью звездами) 1
4 0000028071 Elastic pin (Эластичный штифт) 1
5 3044202002 Clamp holderaxle sleeve (Втулка оси зажимного устройства) 1
6 3004202005 Bolt (Болт) 1
7 0000025047 Flat washer (Плоская шайба) 3
8 0000025041 Spring washer (Пружинная шайба) 7
9 0000024018 Nut (Nut) 1
10 3044201001 Support (Поддержка) 1
11 0000023355 Bolt (Болт) 6
12 3044218001 Protective sleeve (Защитный рукав) 1
13 0000023329 Bolt (Болт) 2
14 0000025042 Sring washer (Кольцевая шайба) 2
15 0000025048 Flat washer (Плоская шайба) 2
16 3044202001 Subplate (Подложка) 1
17 3044200001 pile-up valve (запорный клапан) 1
18 3044200002 Connecting shaft assembly (соединительный вал в сборе) 1
19 3004202004 Bolt (Болт) 2
20 3004219002 Distance ring (Дистанционное кольцо) 2
21 3044202003 Shaft of clamp holder (Вал зажимного держателя) 1

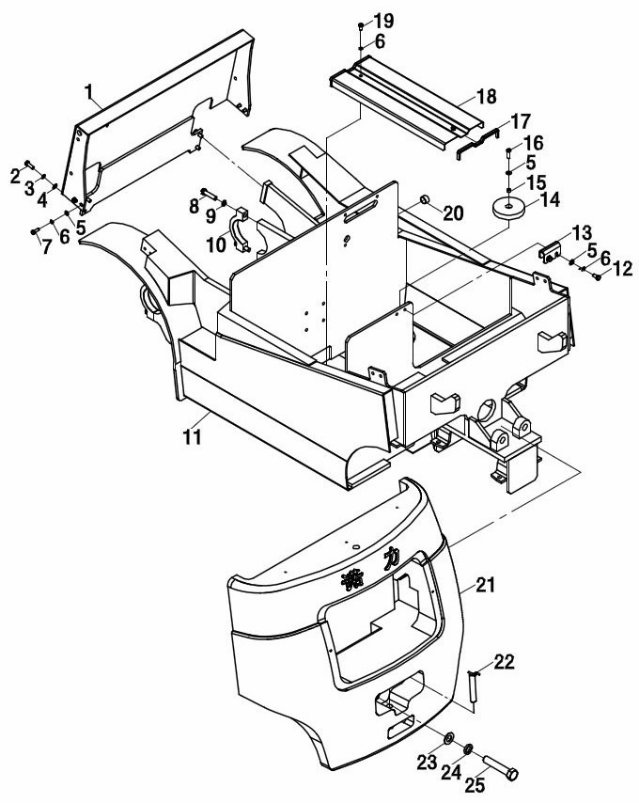

Рисунок - Инжир.32 Рама и балансировочный груз

page83 Рисунок - Инжир.32 Рама и балансировочный груз page83 Рисунок - Инжир.32 Рама и балансировочный груз
№ Артикул Наименование Кол-во Примечание
1 3046101001 Display stand (Подставка для демонстрации) 1 FE4P30-35
1 3046101005 Display stand (Подставка для демонстрации) 1 FE4P20-25
2 0000023227 Bolt (Болт) 4
3 0000025042 Spring washer (Пружинная шайба) 4
4 0000025048 Flat washer (Плоская шайба) 4
5 0000025047 Flat washer (Плоская шайба) 6
6 0000025041 Spring washer (Пружинная шайба) 6
7 0000023223 Bolt (Болт) 4
8 0000023328 Bolt (Болт) 4
9 0000025055 Spring washer (Пружинная шайба) 4
10 3046102001 Support cover (Опорная крышка) 2
11 3046101002 Support cover (Опорная крышка) 1 FE4P35
11 9000006028 Support cover (Опорная крышка) 1 FE4P30AC
11 9000010972 Support cover (Опорная крышка) 1 FE4P30AC2
11 9000006024 Support cover (Опорная крышка) 1 FE4P25AC
11 9000010973 Support cover (Опорная крышка) 1 FE4P25AC2
11 3046101004 Frame (Рамка) 1 FE4P20
12 0000023222 Bolt (Болт) 2
13 3041404001 Hanging (Висячий) 1
14 3041418001 Cushion (Подушка) 4
15 9000004016 Spacer (Распорка) 4
16 0000023471 Screw (Гайка) 4
17 9000010971 Insulationg sleeve (Изоляционный рукав) 2
18 9000007741 Cover (Покрытие) 1
19 0000023263 Bolt (Болт) 2
20 3046113001 Bushing (Гильза) 2
21 3046305001 Balance weight (Балансировочный вес) 1 FE4P35
21 9000010562 Balance weight (Балансировочный вес) 1 FE4P30
21 3046305002 Balance weight (Балансировочный вес) 1 FE4P25
21 3046305003 Balance weight (Балансировочный вес) 1 FE4P20
22 3006301001 Draw pin (Вытягивающий штифт) 1
23 3046302001 Washer (Washer) 2

Рисунок - Инжир.34 Операция ножного торможения

page91 Рисунок - Инжир.34 Операция ножного торможения page91 Рисунок - Инжир.34 Операция ножного торможения page91 Рисунок - Инжир.34 Операция ножного торможения page91 Рисунок - Инжир.34 Операция ножного торможения page91 Рисунок - Инжир.34 Операция ножного торможения page91 Рисунок - Инжир.34 Операция ножного торможения
№ Артикул Наименование Кол-во Примечание
1 3045718001 Pedal pad (Накладка на педаль) 1
2 3045701004 Braking pedal (Педаль тормоза) 1
3 3045700005 Braking pump (Тормозной насос) 1
4 3045700003 Braking steel tube I (Тормозная стальная трубка I) 1
5 0000023222 Bolt (Болт) 2
6 0000025041 Spring washer (Пружинная шайба) 6
7 0000025048 Flat washer (Плоская шайба) 6
8 3045700006 Braking steel tube II (Тормозная стальная трубка II) 2
9 0000023223 Bolt (Болт) 1
10 3045731001 Spring washer (Пружинная шайба) 2
11 0000023355 Bolt (Болт) 2
12 0000024018 Nut (Nut) 1
13 3045701003 The fixed seat (Неподвижное сиденье) 1
14 0000030028 Straight hydraulic grease nipples (Прямые ниппели для гидравлической смазки) 4
15 0000023226 Bolt (Болт) 4
16 0000025042 Spring washer (Пружинная шайба) 4
17 0000025048 Flat washer (Плоская шайба) 4
18 3045701005 Foot braking stand (Ножная тормозная подставка) 1
19 3045702001 Foot braking shaft (Ножной тормозной вал) 1
20 3045703001 Nylon sleeve for shaft and pin (Нейлоновая втулка для вала и штифта) 2
21 0000026013 Spring retaining ring for shaft (Пружинное стопорное кольцо для вала) 1

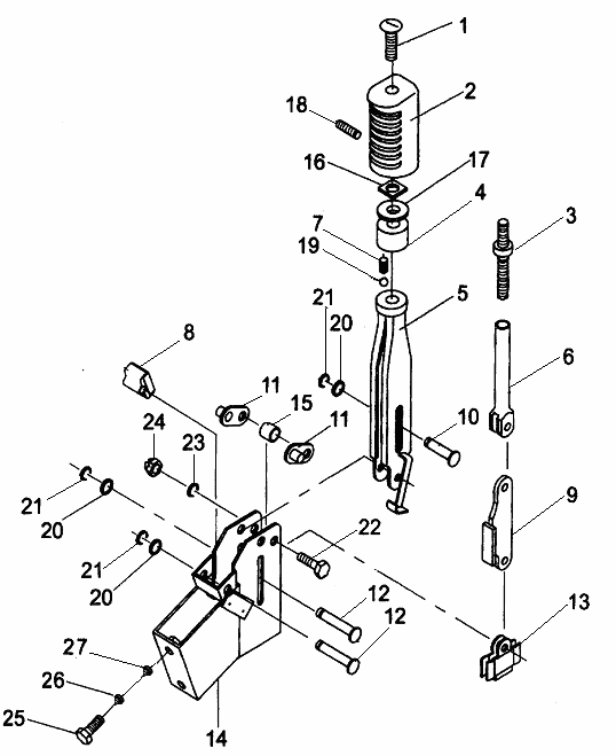

Рисунок - Инжир.35 Ручное торможение

page93 Рисунок - Инжир.35 Ручное торможение page93 Рисунок - Инжир.35 Ручное торможение
№ Артикул Наименование Кол-во Примечание
A 3005500003 Hand braking (Ручное торможение) 1
1 3005502002 Adjusting lever (Регулировочный рычаг) 1
2 3005503001 Handle knob (Ручка-набалдашник) 1
3 3005502003 Screw (Гайка) 1
4 3005504001 Handle seat (Сиденье для ручки) 1
5 3005502004 Bke handle body (Корпус ручки Bke) 1
6 3005502005 Lever body (Корпус рычага) 1
7 3005531001 Spring (Spring) 1
8 3005502006 Limited block (Ограниченный блок) 1
9 3005502007 Plling plate assembly (Заполняющая пластина в сборе) 1
10 3005528001 Flat pin (Плоский штифт) 1
11 3005501001 Support plate assembly (Опорная плита в сборе) 2
12 3005528002 Flat pin (Плоский штифт) 2
13 3005504002 Hanging wire frame (Подвесной проволочный каркас) 1
14 3005504003 Frame assembly (Сборка рамы) 1
15 3005525001 Washer (Washer) 1
16 0000024030 Square nut (Квадратная гайка) 1
17 0000025061 Big washer (Большая стиральная машина) 1
18 0000023179 Fastening Screw (Крепежный винт) 1
19 0000037001 Steel ball (Стальной шарик) 1
20 0000025051 Flat washer (Плоская шайба) 6
21 0000026018 Split washer (Разъемная стиральная машина) 3
22 0000023244 Bolt (Болт) 1
23 0000025041 Spring washer (Пружинная шайба) 3
24 0000024031 Nut (Nut) 1
25 0000023222 Bolt (Болт) 2
26 0000025041 Spring washer (Пружинная шайба) 2
27 0090000205 Flat washer (Плоская шайба) 2

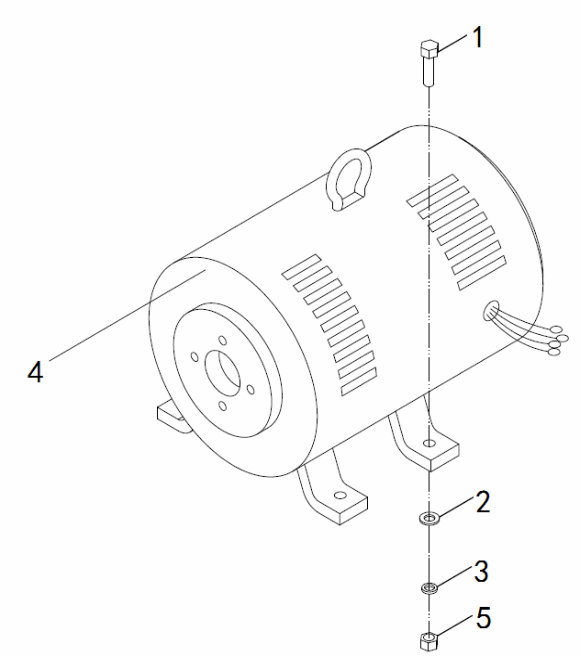

Рисунок - Инжир.37 Подъемный двигатель и установка

page97 Рисунок - Инжир.37 Подъемный двигатель и установка page97 Рисунок - Инжир.37 Подъемный двигатель и установка
№ Артикул Наименование Кол-во Примечание
1 0000023224 Bolt (Болт) 4
2 0000025041 Spring washer (Пружинная шайба) 4
3 0000025047 Flat washer (Плоская шайба) 4
4 3041800001 Lifting motor (подъемный двигатель) 1 FE4P30-35DC
4 9000010975 Lifting motor (подъемный двигатель) 1 FE4P30-35AC
4 3041800002 Lifting motor (подъемный двигатель) 1 FE4P20-25DC
4 9000010976 Lifting motor (подъемный двигатель) 1 FE4P20-25AC
5 0000024018 Nut (Nut) 4

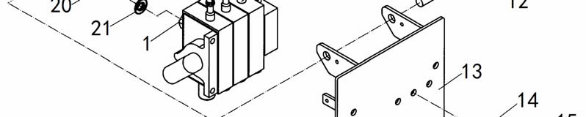

Рисунок - Инжир.43 Работа многоцелевого регулирующего клапана (Две позиции)

page109 Рисунок - Инжир.43 Работа многоцелевого регулирующего клапана (Две позиции) page109 Рисунок - Инжир.43 Работа многоцелевого регулирующего клапана (Две позиции) page109 Рисунок - Инжир.43 Работа многоцелевого регулирующего клапана (Две позиции) page109 Рисунок - Инжир.43 Работа многоцелевого регулирующего клапана (Две позиции) page109 Рисунок - Инжир.43 Работа многоцелевого регулирующего клапана (Две позиции) page109 Рисунок - Инжир.43 Работа многоцелевого регулирующего клапана (Две позиции) page109 Рисунок - Инжир.43 Работа многоцелевого регулирующего клапана (Две позиции)
№ Артикул Наименование Кол-во Примечание
1 3047400001 Multitandem valve(Two position) (Многопозиционный клапан(Две позиции)) 1
2 0000028066 Split pin (Разъемный штифт) 8
3 3017402004 Linking plate (Соединительная пластина) 4
4 0000028046 Shaft and pin (Вал и штифт) 8
5 3046400007 Bearing (Несущий) 8
6 3047401002 Lifting joystick assembly (Подъемный джойстик в сборе) 1
7 3007403003 Lifting handle ball (Шарик подъемной ручки) 1
8 3047401003 Tilting joystick assembly (Наклонный джойстик в сборе) 1
9 3007403006 Tilting handle knob (Ручка для опрокидывания ручки) 1
10 0000023728 Bolt (Болт) 1
11 0000025010 Spring washer (Пружинная шайба) 3
12 3047401004 Installation shaft of multitandem valve (Монтажный вал многопозиционного клапана) 6
13 3047401001 Installation support of multitandem valve (Опора для установки многопозиционного клапана) 1
14 0000025041 Spring washer (Пружинная шайба) 6
15 0000023357 Screw (Гайка) 3
16 0000023263 Bolt (Болт) 3
17 3047402001 Shaft sleeve (Втулка вала) 1
18 0000023141 Screw (Гайка) 2
19 0000025050 Flat washer (Плоская шайба) 2
20 9000004557 Frame (Рамка) 2

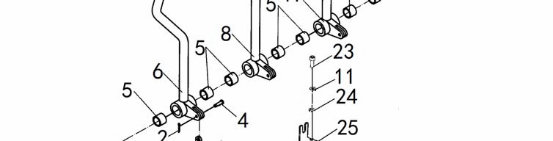

Рисунок - Инжир.44 Работа многоцелевого регулирующего клапана (Три позиции)

page111 Рисунок - Инжир.44 Работа многоцелевого регулирующего клапана (Три позиции) page111 Рисунок - Инжир.44 Работа многоцелевого регулирующего клапана (Три позиции) page111 Рисунок - Инжир.44 Работа многоцелевого регулирующего клапана (Три позиции) page111 Рисунок - Инжир.44 Работа многоцелевого регулирующего клапана (Три позиции) page111 Рисунок - Инжир.44 Работа многоцелевого регулирующего клапана (Три позиции) page111 Рисунок - Инжир.44 Работа многоцелевого регулирующего клапана (Три позиции)
№ Артикул Наименование Кол-во Примечание
1 3047400002 multitandem valve(three position) (Многопозиционный клапан(Три позиции)) 1
2 0000028066 Split pin (Разъемный штифт) 8
3 3017402004 Linking plate (Соединительная пластина) 4
4 0000028046 Shaft and pin (Вал и штифт) 8
5 3046400007 Bearing (Несущий) 8
6 3047401002 Lifting joystick assembly (Подъемный джойстик в сборе) 1
7 3007403003 Lifting handle knob (Ручка подъемной ручки) 1
8 3047401003 Tilting joystick assembly (Наклонный джойстик в сборе) 1
9 3007403006 Tilting handle knob (Ручка для опрокидывания ручки) 1
10 0000023728 Bolt (Болт) 1
11 0000025010 Spring washer (Пружинная шайба) 4
12 3047401004 Installation shaft of multitandem valve (Монтажный вал многопозиционного клапана) 1
13 3047401001 Installation frame of multitandem valve (Монтажная рама многопозиционного клапана) 1
14 0000025041 Spring washer (Пружинная шайба) 6
15 0000023357 Screw (Гайка) 3
16 0000023263 Bolt (Болт) 3
17 3047401005 Joystick assembly of the accessoryⅠ (Джойстик в сборе с аксессуаромⅠ) 1
18 3007403004 Handle knob I of accessory (Ручка-набалдашник I принадлежностей) 1
19 3047402001 Shaft sleeve (Втулка вала) 1
20 3047402002 Delivery connection II of multitandem valve (Подающий патрубок II многопозиционного клапана) 2
21 0000022082 O-ring (уплотнительное кольцо) 2
22 0000023141 Screw (Гайка) 3
23 0000025050 Flat washer (Плоская шайба) 3
24 9000004557 Frame (Рамка) 3

Рисунок - Инжир.45 Работа многоцелевого регулирующего клапана (Четыре позиции)

page113 Рисунок - Инжир.45 Работа многоцелевого регулирующего клапана (Четыре позиции) page113 Рисунок - Инжир.45 Работа многоцелевого регулирующего клапана (Четыре позиции)
№ Артикул Наименование Кол-во Примечание
1 3047400003 multitandem valve(Four unit) (Многопозиционный клапан(Четыре единицы измерения)) 1
2 0000028066 Split pin (Разъемный штифт) 8
3 3017402004 Linking plate (Соединительная пластина) 4
4 0000028046 Shaft and pin (Вал и штифт) 8
5 3046400007 Bearing (Несущий) 8
6 3047401002 Lifting joystick assembly (Подъемный джойстик в сборе) 1
7 3007403003 Lifting handle knob (Ручка подъемной ручки) 1
8 3047401003 Tilting joystick assembly (Наклонный джойстик в сборе) 1
9 3007403006 Tilting handle knob (Ручка для опрокидывания ручки) 1
10 0000023728 Bolt (Болт) 1
11 0000025010 Spring washer (Пружинная шайба) 5
12 3047401004 Installation shaft of multitandem valve (Монтажный вал многопозиционного клапана) 1
13 3047401001 Installation frame of multitandem valve (Монтажная рама многопозиционного клапана) 1
14 0000025041 Spring washer (Пружинная шайба) 6
15 0000023357 Screw (Гайка) 3
16 0000023263 Bolt (Болт) 3
17 3047401005 Joystick assembly of the accessory Ⅰ (Джойстик в сборе с аксессуаром Ⅰ) 1
18 3007403004 Handle knob I of accessory (Ручка-набалдашник I принадлежностей) 1
19 3047401006 Joystick assembly of the accessory Ⅱ (Джойстик в сборе с аксессуаром Ⅱ) 1
20 3007403005 Handle knob II of accessory (Ручка-набалдашник II принадлежностей) 1
21 3047402002 Delivery connection II of multitandem valve (Подающий патрубок II многопозиционного клапана) 4
22 0000022082 Seal washer (Уплотнительная шайба) 4
23 0000023141 Screw (Гайка) 4
24 0000025050 Flat washer (Плоская шайба) 4
25 9000004557 Frame (Рамка) 4

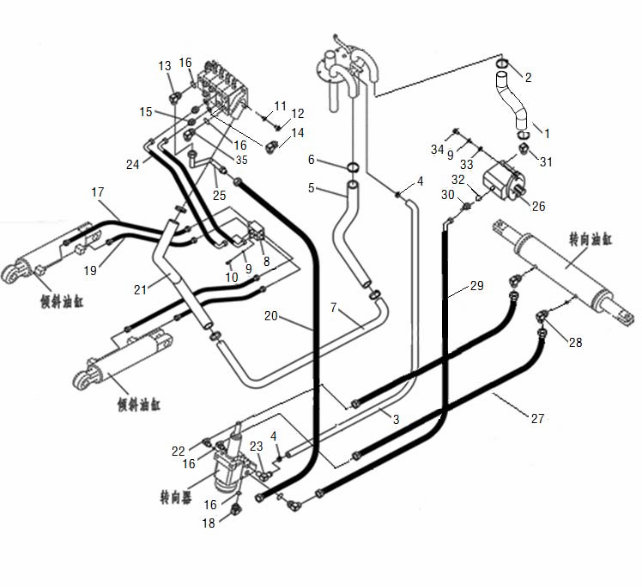

Рисунок - Инжир.46 Гидравлическая система

page115 Рисунок - Инжир.46 Гидравлическая система page115 Рисунок - Инжир.46 Гидравлическая система
№ Артикул Наименование Кол-во Примечание
1 3047618001 Oil-returning pipe of multitandem valve (Маслоотводящий патрубок многопозиционного клапана) 1
2 0000037003 Clamp (Зажим) 2
3 3047603001 1 FE4P30-35
1 3047618001 Oil-returning pipe of multitandem valve (Маслоотводящий патрубок многопозиционного клапана) 1
2 0000037003 Clamp (Зажим) 2
3 3047603001 1 FE4P30-35
3047617010 Oil returning pipe diverter (Отводящий патрубок для возврата масла) 1 FE4P20-25
4 0000037005 Clamp (Зажим) 2
5 3047618002 Oil returning pipe of the multitandem valve (Патрубок возврата масла многопозиционного клапана) 1
6 0000037002 Clamp (Зажим) 6
7 3047617009 - (-) 1 FE4P30-35
3047617010 Oil returning pipe diverter (Отводящий патрубок для возврата масла) 1 FE4P20-25
4 0000037005 Clamp (Зажим) 2
5 3047618002 Oil returning pipe of the multitandem valve (Патрубок возврата масла многопозиционного клапана) 1
6 0000037002 Clamp (Зажим) 6
7 3047617009 - (-) 1 FE4P30-35
3047617011 Steel pipe (Стальная труба) 1 FE4P20-25
3047617011 Steel pipe (Стальная труба) 1 FE4P20-25
8 3047600001 Six valve (Шесть клапанов) 1
9 0000023369 Screw (Гайка) 2
10 0000025046 Spring washer (Пружинная шайба) 2
11 0000023238 Screw (Гайка) 2
12 0000025041 Spring washer (Пружинная шайба) 2
13 3047600002 Joints (Стыки) 2
14 3047402002 Joints (Стыки) 2
8 3047600001 Six valve (Шесть клапанов) 1
9 0000023369 Screw (Гайка) 2
10 0000025046 Spring washer (Пружинная шайба) 2
11 0000023238 Screw (Гайка) 2
12 0000025041 Spring washer (Пружинная шайба) 2
13 3047600002 Joints (Стыки) 2
14 3047402002 Joints (Стыки) 2
15 3007402006 Through connector (Сквозной соединитель) 2
16 0000022082 O-ring (уплотнительное кольцо) 4
15 3007402006 Through connector (Сквозной соединитель) 2
16 0000022082 O-ring (уплотнительное кольцо) 4
17 3017617013 Front tilting oil tube (Передняя наклонная масляная трубка) 2
18 3008002068 Joint (Совместный) 4
17 3017617013 Front tilting oil tube (Передняя наклонная масляная трубка) 2
18 3008002068 Joint (Совместный) 4
19 3047617002 Rear tilting oil tube (Задняя наклонная масляная трубка) 2
19 3047617002 Rear tilting oil tube (Задняя наклонная масляная трубка) 2
20 9000011524 Diverter-rubber pipe of multitandem valve (Отводная резиновая трубка многопозиционного клапана) 1
20 9000011524 Diverter-rubber pipe of multitandem valve (Отводная резиновая трубка многопозиционного клапана) 1
21 3017618001 Multi-way valve back to the oil hose (Многоходовой клапан обратно к масляному шлангу) 1
22 3007600003 ELBOW 18-16 (Локоть 18-16) 2
23 3007600002 Right angle connector oil return (Прямоугольный соединитель возврата масла) 1
21 3017618001 Multi-way valve back to the oil hose (Многоходовой клапан обратно к масляному шлангу) 1
22 3007600003 ELBOW 18-16 (Локоть 18-16) 2
23 3007600002 Right angle connector oil return (Прямоугольный соединитель возврата масла) 1
24 3047617005 six-way valve –rubber pipe of Multitandem valve (шестиходовой клапан –резиновая трубка многопозиционного клапана) 2
24 3047617005 six-way valve –rubber pipe of Multitandem valve (шестиходовой клапан –резиновая трубка многопозиционного клапана) 2
25 3047617006 Multi-way valve inlet hard pipe (Входная жесткая труба многоходового клапана) 1
26 3047600004 Gear pump (Шестеренчатый насос) 1 FE4P30-35
26 3047600008 Gear pump (Шестеренчатый насос) 1 FE4P20-25
25 3047617006 Multi-way valve inlet hard pipe (Входная жесткая труба многоходового клапана) 1
26 3047600004 Gear pump (Шестеренчатый насос) 1 FE4P30-35
26 3047600008 Gear pump (Шестеренчатый насос) 1 FE4P20-25

Рисунок - Инжир.61 Мачта (Standard Мачта 3.0T,3.5T)

page159 Рисунок - Инжир.61 Мачта (Standard Мачта 3.0T,3.5T) page159 Рисунок - Инжир.61 Мачта (Standard Мачта 3.0T,3.5T)
№ Артикул Наименование Кол-во Примечание
4 3048001012 Outer Mast FE4P30 (Внешняя мачта FE4p30) 1 H=3700mm
4 3048001013 Outer Mast FE4P30 (Внешняя мачта FE4p30) 1 H=4000mm
4 3048001014 Outer Mast FE4P30 (Внешняя мачта FE4p30) 1 H=4300mm
4 3048001015 Outer Mast FE4P30 (Внешняя мачта FE4p30) 1 H=4500mm
4 3048001016 Outer Mast FE4P30 (Внешняя мачта FE4p30) 1 H=5000mm
4 3048001017 Outer Mast FE4P30 (Внешняя мачта FE4p30) 1 H=5500mm
4 3048001018 Outer Mast FE4P30 (Внешняя мачта FE4p30) 1 H=6000mm
4 9000004593 Outer MastFE4P35 (Наружный слой4p35) 1 H=3000mm
4 9000004594 Outer MastFE4P35 (Наружный слой4p35) 1 H=2000mm
4 9000004595 Outer MastFE4P35 (Наружный слой4p35) 1 H=2500mm
4 9000004596 Outer MastFE4P35 (Наружный слой4p35) 1 H=3300mm
4 9000004597 Outer MastFE4P35 (Наружный слой4p35) 1 H=3500mm
4 9000004598 Outer MastFE4P35 (Наружный слой4p35) 1 H=3600mm
4 9000004599 Outer MastFE4P35 (Наружный слой4p35) 1 H=3700mm
4 9000004600 Outer MastFE4P35 (Наружный слой4p35) 1 H=4000mm
4 9000004601 Outer MastFE4P35 (Наружный слой4p35) 1 H=4300mm
4 9000004602 Outer MastFE4P35 (Наружный слой4p35) 1 H=4500mm
4 9000004603 Outer MastFE4P35 (Наружный слой4p35) 1 H=5000mm
4 9000004604 Outer MastFE4P35 (Наружный слой4p35) 1 H=5000mm
4 9000004605 Outer MastFE4P35 (Наружный слой4p35) 1 H=6000mm
5 9000005323 Composite roller (Композитный ролик) 2
6 0000023263 Bolt (Болт) 2
7 0000025041 Spring washer (Пружинная шайба) 2
4 9000004593 Outer MastFE4P35 (Наружный слой4p35) 1 H=3000mm
4 9000004594 Outer MastFE4P35 (Наружный слой4p35) 1 H=2000mm
4 9000004595 Outer MastFE4P35 (Наружный слой4p35) 1 H=2500mm
4 9000004596 Outer MastFE4P35 (Наружный слой4p35) 1 H=3300mm
4 9000004597 Outer MastFE4P35 (Наружный слой4p35) 1 H=3500mm
4 9000004598 Outer MastFE4P35 (Наружный слой4p35) 1 H=3600mm
4 9000004599 Outer MastFE4P35 (Наружный слой4p35) 1 H=3700mm
4 9000004600 Outer MastFE4P35 (Наружный слой4p35) 1 H=4000mm
4 9000004601 Outer MastFE4P35 (Наружный слой4p35) 1 H=4300mm
4 9000004602 Outer MastFE4P35 (Наружный слой4p35) 1 H=4500mm
4 9000004603 Outer MastFE4P35 (Наружный слой4p35) 1 H=5000mm
4 9000004604 Outer MastFE4P35 (Наружный слой4p35) 1 H=5000mm
4 9000004605 Outer MastFE4P35 (Наружный слой4p35) 1 H=6000mm
5 9000005323 Composite roller (Композитный ролик) 2
6 0000023263 Bolt (Болт) 2
7 0000025041 Spring washer (Пружинная шайба) 2
8 3048001005 Pin roll of tilting cylinder II (Ролик штифта опрокидывающего цилиндра II) 2
8 3048001005 Pin roll of tilting cylinder II (Ролик штифта опрокидывающего цилиндра II) 2
9 0090000176 Straight injectio n oil c up (Прямой впрыск масла вверх) 2
10 3008019001 Bearing bush (Втулка подшипника) 2
9 0090000176 Straight injectio n oil c up (Прямой впрыск масла вверх) 2
10 3008019001 Bearing bush (Втулка подшипника) 2
11 3068002001 Bracket cover (Крышка кронштейна) 4
12 0000025055 Spring washer (Пружинная шайба) 4
13 0000023328 Bolt (Болт) 4
14 9000005320 Composite roller (Композитный ролик) 2
11 3068002001 Bracket cover (Крышка кронштейна) 4
12 0000025055 Spring washer (Пружинная шайба) 4
13 0000023328 Bolt (Болт) 4
14 9000005320 Composite roller (Композитный ролик) 2

Рисунок - Инжир.62 Мачта (2.0,2.5Стандартная мачта T)

page161 Рисунок - Инжир.62 Мачта (2.0,2.5Стандартная мачта T) page161 Рисунок - Инжир.62 Мачта (2.0,2.5Стандартная мачта T)
№ Артикул Наименование Кол-во Примечание
1 3068001142 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=3000mm
1 3068001185 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=2000mm
1 3068001186 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=2500mm
1 3068001187 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=3300mm
1 3068001188 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=3500mm
1 3068001189 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=3600mm
1 3068001190 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=3700mm
1 3068001191 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=4000mm
1 3068001192 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=4300mm
1 3068001193 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=4500mm
1 3068001194 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=5000mm
1 3068001195 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=5500mm
1 3068001196 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=6000mm
2 3008019002 Guide plate (Направляющая пластина) 2
3 3008004002 Adjustment pad (Регулировочная панель) 2
4 3048001043 Outer mast FE4P20,25 (Внешняя мачта FE4p20,25) 1 H=3000mm
4 3048001044 Outer mast FE4P20,25 (Внешняя мачта FE4p20,25) 1 H=2000mm
4 3048001045 Outer mast FE4P20,25 (Внешняя мачта FE4p20,25) 1 H=2500mm
4 3048001046 Outer mast FE4P20,25 (Внешняя мачта FE4p20,25) 1 H=3300mm
4 3048001047 Outer mast FE4P20,25 (Внешняя мачта FE4p20,25) 1 H=3500mm
4 3048001048 Outer mast FE4P20,25 (Внешняя мачта FE4p20,25) 1 H=3600mm
4 3048001049 Outer mast FE4P20,25 (Внешняя мачта FE4p20,25) 1 H=3700mm
4 3048001050 Outer mast FE4P20,25 (Внешняя мачта FE4p20,25) 1 H=4000mm
4 3048001051 Outer mast FE4P20,25 (Внешняя мачта FE4p20,25) 1 H=4300mm
4 3048001052 Outer mast FE4P20,25 (Внешняя мачта FE4p20,25) 1 H=4500mm
4 3048001053 Outer mast FE4P20,25 (Внешняя мачта FE4p20,25) 1 H=5000mm
4 3048001054 Outer mast FE4P20,25 (Внешняя мачта FE4p20,25) 1 H=5500mm
4 3048001055 Outer mast FE4P20,25 (Внешняя мачта FE4p20,25) 1 H=6000mm
5 9000005323 Composite roller (Композитный ролик) 2
6 0000023263 bolt (Болт) 2
7 0000025041 Spring washer (Пружинная шайба) 2
8 3048001005 Pin roll of tilting cylinder II (Ролик штифта опрокидывающего цилиндра II) 2

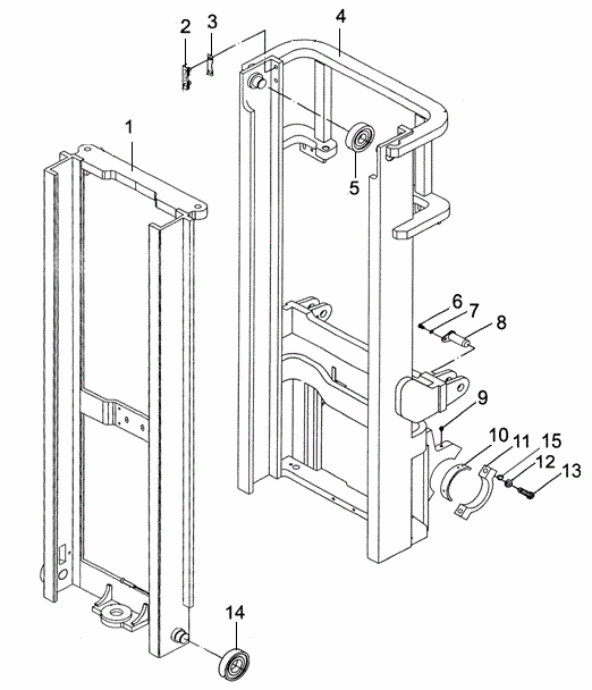

Рисунок - Инжир.64 Мачта(2.0,2.5T 2-сцена Полностью свободна)

page169 Рисунок - Инжир.64 Мачта(2.0,2.5T 2-сцена Полностью свободна) page169 Рисунок - Инжир.64 Мачта(2.0,2.5T 2-сцена Полностью свободна)
№ Артикул Наименование Кол-во Примечание
1 3068001148 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=3000mm
1 3068001210 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=2000mm
1 3068001211 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=2500mm
1 3068001212 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=3300mm
1 3068001213 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=3500mm
1 3068001214 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=3600mm
1 3068001215 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=3700mm
1 3068001216 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=4000mm
1 3068001217 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=4300mm
1 3068001219 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=4500mm
1 3068001220 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=5000mm
1 3068001221 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=5500mm
1 3068001222 Inner mast FE4P20,25 (Внутренняя мачта FE4p20,25) 1 H=6000mm
2 3008019002 Guide plate (Направляющая пластина) 2
3 3008004002 Adjustment pad (Регулировочная панель) 2
4 3048001056 Outer mast FE4P20.25 (Внешняя мачта FE4p20.25) 1 H=3000mm
4 3048001057 Outer mast FE4P20.25 (Внешняя мачта FE4p20.25) 1 H=2000mm
4 3048001058 Outer mast FE4P20.25 (Внешняя мачта FE4p20.25) 1 H=2500mm
4 3048001059 Outer mast FE4P20.25 (Внешняя мачта FE4p20.25) 1 H=3300mm
4 3048001060 Outer mast FE4P20.25 (Внешняя мачта FE4p20.25) 1 H=3500mm
4 3048001061 Outer mast FE4P20.25 (Внешняя мачта FE4p20.25) 1 H=3600mm
4 3048001062 Outer mast FE4P20.25 (Внешняя мачта FE4p20.25) 1 H=3700mm
4 3048001063 Outer mast FE4P20.25 (Внешняя мачта FE4p20.25) 1 H=4000mm
4 3048001064 Outer mast FE4P20.25 (Внешняя мачта FE4p20.25) 1 H=4300mm
4 3048001065 Outer mast FE4P20.25 (Внешняя мачта FE4p20.25) 1 H=4500mm
4 3048001066 Outer mast FE4P20.25 (Внешняя мачта FE4p20.25) 1 H=5000mm
4 3048001067 Outer mast FE4P20.25 (Внешняя мачта FE4p20.25) 1 H=5500mm
4 3048001068 Outer mast FE4P20.25 (Внешняя мачта FE4p20.25) 1 H=6000mm
5 9000005323 Composite roller (Композитный ролик) 2
6 0000023263 Bolt (Болт) 2
7 0000025041 Spring washer (Пружинная шайба) 2
8 3048001005 Pin roll of tilting cylinder II (Ролик штифта опрокидывающего цилиндра II) 2

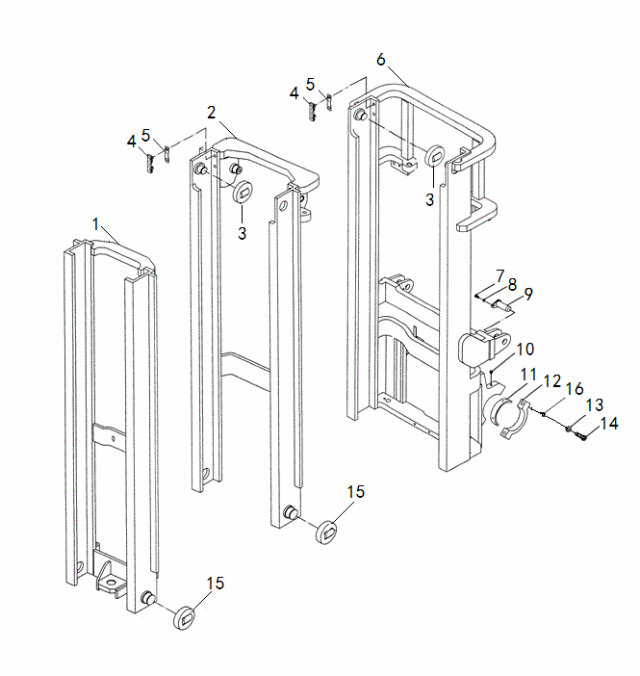

Рисунок - Инжир.65 Мачта(3.0T ,3.5T 3-сцена Полностью свободна)

page175 Рисунок - Инжир.65 Мачта(3.0T ,3.5T 3-сцена Полностью свободна) page175 Рисунок - Инжир.65 Мачта(3.0T ,3.5T 3-сцена Полностью свободна)
№ Артикул Наименование Кол-во Примечание
6 9000004619 Outer mast FE4P35 (Внешняя мачта FE4p35) 1 H=4500mm
6 9000004620 Outer mast FE4P35 (Внешняя мачта FE4p35) 1 H=4000mm
6 9000004621 Outer mast FE4P35 (Внешняя мачта FE4p35) 1 H=4250mm
6 9000004622 Outer mast FE4P35 (Внешняя мачта FE4p35) 1 H=4700mm
6 9000004623 Outer mast FE4P35 (Внешняя мачта FE4p35) 1 H=5000mm
6 9000004624 Outer mast FE4P35 (Внешняя мачта FE4p35) 1 H=5500mm
6 9000004625 Outer mast FE4P35 (Внешняя мачта FE4p35) 1 H=6000mm
6 3048001036 Outer mast FE4P30 (Внешняя мачта FE4p30) 1 H=4500mm
6 3048001037 Outer mast FE4P30 (Внешняя мачта FE4p30) 1 H=4000mm
6 3048001038 Outer mast FE4P30 (Внешняя мачта FE4p30) 1 H=4300mm
6 3048001077 Outer mast FE4P30 (Внешняя мачта FE4p30) 1 H=4700mm
6 3048001039 Outer mast FE4P30 (Внешняя мачта FE4p30) 1 H=4800mm
6 3048001040 Outer mast FE4P30 (Внешняя мачта FE4p30) 1 H=5000mm
6 3048001041 Outer mast FE4P30 (Внешняя мачта FE4p30) 1 H=5500mm
6 3048001042 Outer mast FE4P30 (Внешняя мачта FE4p30) - H=6000mm
7 0000023263 Bolt (Болт) 2
8 0000025041 Spring washer (Пружинная шайба) -
9 3048001005 Pin roll of tilting cylinder II (Ролик штифта опрокидывающего цилиндра II) 2
10 90000176 Straight injection oil cup (Масляный стакан для прямого впрыска) 2
11 3008019001 Bearing bush (Втулка подшипника) 2
12 3068002001 Bracket cover (Крышка кронштейна) 2
13 0000025055 Spring washer (Пружинная шайба) 2
14 0000023328 Pitch thread (Шаг резьбы) 2
15 9000005320 Composite roller (Композитный ролик) 4
16 0000025069 Flat washer (Плоская шайба) 2
14 0000023328 Pitch thread (Шаг резьбы) 2
15 9000005320 Composite roller (Композитный ролик) 4
16 0000025069 Flat washer (Плоская шайба) 2

Рисунок - Инжир.66 Мачта(2.0,2.5T 3-сцена Полностью свободна)

page177 Рисунок - Инжир.66 Мачта(2.0,2.5T 3-сцена Полностью свободна) page177 Рисунок - Инжир.66 Мачта(2.0,2.5T 3-сцена Полностью свободна)
№ Артикул Наименование Кол-во Примечание
1 3068001154 Inner mast FE4P20，25 (Внутренняя мачта FE4p20，25) 1 H=4500mm
1 3068001230 Inner mast FE4P20，25 (Внутренняя мачта FE4p20，25) 1 H=4000mm
1 3068001168 Inner mast FE4P20，25 (Внутренняя мачта FE4p20，25) 1 H=4300mm
1 3068001331 Inner mast FE4P20，25 (Внутренняя мачта FE4p20，25) 1 H=4800mm
1 3068001169 Inner mast FE4P20，25 (Внутренняя мачта FE4p20，25) 1 H=4800mm
1 3068001170 Inner mast FE4P20，25 (Внутренняя мачта FE4p20，25) 1 H=5000mm
1 3068001171 Inner mast FE4P20，25 (Внутренняя мачта FE4p20，25) 1 H=5500mm
1 3068001172 Inner mast FE4P20，25 (Внутренняя мачта FE4p20，25) 1 H=6000mm
2 3068001153 Middle mast FE20,25 (Средняя мачта FE20,25) 1 H=4500mm
2 3068001163 Middle mast FE20,25 (Средняя мачта FE20,25) 1 H=4000mm
2 3068001164 Middle mast FE20,25 (Средняя мачта FE20,25) 1 H=4300mm
2 3068001330 Middle mast FE20,25 (Средняя мачта FE20,25) 1 H=4800mm
2 3068001165 Middle mast FE20,25 (Средняя мачта FE20,25) 1 H=4800mm
2 3068001232 Middle mast FE20,25 (Средняя мачта FE20,25) 1 H=5000mm
2 3068001166 Middle mast FE20,25 (Средняя мачта FE20,25) 2 H=5500mm
2 3068001167 Middle mast FE20,25 (Средняя мачта FE20,25) 2 H=6000mm
3 9000005323 Composite roller (Композитный ролик) 4
4 3008019002 Guide plate (Направляющая пластина) 2
5 3008004002 Adjustment pad (Регулировочная панель) 2
6 3068001152 Outer mast FE20,25 (Внешняя мачта FE20,25) 1 H=4500mm
6 3068001231 Outer mast FE20,25 (Внешняя мачта FE20,25) 1 H=4000mm
6 3068001158 Outer mast FE20,25 (Внешняя мачта FE20,25) 1 H=4300mm
6 3068001329 Outer mast FE20,25 (Внешняя мачта FE20,25) 1 H=4800mm
6 3068001159 Outer mast FE20,25 (Внешняя мачта FE20,25) 1 H=4800mm
6 3068001160 Outer mast FE20,25 (Внешняя мачта FE20,25) 1 H=5000mm
6 3068001161 Outer mast FE20,25 (Внешняя мачта FE20,25) 1 H=5500mm
6 3068001162 Outer mast FE20,25 (Внешняя мачта FE20,25) 1 H=6000mm
7 0000023263 Bolt (Болт) 2
8 0000025041 Spring washer (Пружинная шайба) 2
9 3048001076 Pin roll of tilting cylinder II (Ролик штифта опрокидывающего цилиндра II) 2
10 0090000176 Straight injection oil cup (Масляный стакан для прямого впрыска) 2
11 3008019001 Bearing bush (Втулка подшипника) 2
12 3068002001 Bracket cover (Крышка кронштейна) 2

Рисунок - Инжир.68 Подъемный масляный цилиндр （3.0Стандартная мачта T）

page189 Рисунок - Инжир.68 Подъемный масляный цилиндр （3.0Стандартная мачта T） page189 Рисунок - Инжир.68 Подъемный масляный цилиндр （3.0Стандартная мачта T）
№ Артикул Наименование Кол-во Примечание
7 3068002009 Buffer valve core (Сердечник буферного клапана) 2
7 3068002009 Buffer valve core (Сердечник буферного клапана) 2
8 3068002010 One way valve (Односторонний клапан) 2
9 3068002008 Piston (Поршень) 2
10 3068022006 Support ring for hole (Опорное кольцо для отверстия) 2
11 3068019005 Retainer ring (Стопорное кольцо) 2
12 3068022005 Hole seal (Уплотнение отверстия) 2
8 3068002010 One way valve (Односторонний клапан) 2
9 3068002008 Piston (Поршень) 2
10 3068022006 Support ring for hole (Опорное кольцо для отверстия) 2
11 3068019005 Retainer ring (Стопорное кольцо) 2
12 3068022005 Hole seal (Уплотнение отверстия) 2
13 0000026011 Flexible washer with hole (Гибкая шайба с отверстием) 2
14 3068022008 Dust ring (Пылевое кольцо) 2
15 3068002005 End cover (Торцевая крышка) 2
16 3068022007 Shaft seal (Уплотнение вала) 2
17 0000022069 0-ring (0-кольцо) 2
13 0000026011 Flexible washer with hole (Гибкая шайба с отверстием) 2
14 3068022008 Dust ring (Пылевое кольцо) 2
15 3068002005 End cover (Торцевая крышка) 2
16 3068022007 Shaft seal (Уплотнение вала) 2
17 0000022069 0-ring (0-кольцо) 2
18 3068027003 Steel backed bearing (Подшипник со стальной опорой) 2
19 3068001008 Left cylinder body (Левый корпус цилиндра) 1
20 0000022056 0-ring (0-кольцо) 2
21 3068002011 Shut-off valve (Запорный клапан) 1
22 0000023329 Bolt (Болт) 2
23 3068015001 Governor valve (Регулирующий клапан) 1
24 3008002040 Joint (Совместный) 2
18 3068027003 Steel backed bearing (Подшипник со стальной опорой) 2
19 3068001008 Left cylinder body (Левый корпус цилиндра) 1
20 0000022056 0-ring (0-кольцо) 2
21 3068002011 Shut-off valve (Запорный клапан) 1
22 0000023329 Bolt (Болт) 2
23 3068015001 Governor valve (Регулирующий клапан) 1
24 3008002040 Joint (Совместный) 2
25 3068001009 Right cylinder body (Правый корпус цилиндра) 1
26 0000023225 Bolt (Болт) 2
27 0000024037 Nut (Nut) 4
28 0000025041 Spring washer (Пружинная шайба) 4
29 3068005001 Fixing base of oil cylinder (Крепежное основание масляного цилиндра) 2
30 3068006001 Fixing ring of oil cylinder (Крепежное кольцо масляного цилиндра) 2
31 3068010001 Chain wheel (Цепное колесо) 2
32 0000026014 Flesible washer for shaft (Гибкая шайба для вала) 1
25 3068001009 Right cylinder body (Правый корпус цилиндра) 1
26 0000023225 Bolt (Болт) 2
27 0000024037 Nut (Nut) 4
28 0000025041 Spring washer (Пружинная шайба) 4
29 3068005001 Fixing base of oil cylinder (Крепежное основание масляного цилиндра) 2
30 3068006001 Fixing ring of oil cylinder (Крепежное кольцо масляного цилиндра) 2
31 3068010001 Chain wheel (Цепное колесо) 2
32 0000026014 Flesible washer for shaft (Гибкая шайба для вала) 1
33 3068006003 Chain joint II (Цепной шарнир II) 2
34 0000029105 Chain (Цепь) 2 H=3000mm
34 0000029144 Chain (Цепь) 2 H=2000mm
34 0000029103 Chain (Цепь) 2 H=2500mm
34 0000029108 Chain (Цепь) 2 H=3300mm
34 0000029088 Chain (Цепь) 2 H=3500mm
33 3068006003 Chain joint II (Цепной шарнир II) 2
34 0000029105 Chain (Цепь) 2 H=3000mm
34 0000029144 Chain (Цепь) 2 H=2000mm
34 0000029103 Chain (Цепь) 2 H=2500mm
34 0000029108 Chain (Цепь) 2 H=3300mm
34 0000029088 Chain (Цепь) 2 H=3500mm

Рисунок - Инжир.69 Подъемный цилиндр（2.0,2.5Стандартная мачта T）

page195 Рисунок - Инжир.69 Подъемный цилиндр（2.0,2.5Стандартная мачта T） page195 Рисунок - Инжир.69 Подъемный цилиндр（2.0,2.5Стандартная мачта T）
№ Артикул Наименование Кол-во Примечание
7 3068002042 Buffer valve core (Сердечник буферного клапана) 2
8 3068002043 One-way valve (Односторонний клапан) 2
9 3068002041 Piston (Поршень) 2
10 3068019015 Support ring for hole (Опорное кольцо для отверстия) 2
11 3068019014 Retaining ring (Стопорное кольцо) 2
12 3068019013 Hole seal (Уплотнение отверстия) 2
13 0000026011 Retaining ring for shaft (Стопорное кольцо для вала) 2
14 3068022012 Dust ring (Пылевое кольцо) 2
15 3068002038 Cover of cylinder (Крышка цилиндра) 2
16 3068019016 Shaft seal (Уплотнение вала) 2
17 0000022073 0-ring (0-кольцо) 2
18 3068002045 Steel backed bearing (Подшипник со стальной опорой) 2
19 3068001156 Left cylinder body (Левый корпус цилиндра) 1
20 0000022056 0-ring (0-кольцо) 2
21 3068002044 Shut-off valve (Запорный клапан) 1
22 0000023134 Bolt (Болт) 2
23 3068002046 Governor valve (Регулирующий клапан) 1
24 3008002040 Joint (Совместный) 2
25 3068001157 Right cylinder body (Правый корпус цилиндра) 1
26 0000023225 Bolt (Болт) 2
27 0000024037 Nut (Nut) 4
28 0000025041 Spring washer 10 (Пружинная шайба 10) 4
29 3068005001 Fixing base of oil cylinder (Крепежное основание масляного цилиндра) 2
30 3068006001 Fixing ring of oil cylinder (Крепежное кольцо масляного цилиндра) 2
31 3068010001 Chain wheel (Цепное колесо) 2
32 0000026014 Flesible washer for shaft (Гибкая шайба для вала) 1
33 3068006003 Chain joint II (Цепной шарнир II) 2

Рисунок - Инжир.70 Короткий подъем/Опускающий цилиндр (3.5T2-сцена Полностью свободна)

page199 Рисунок - Инжир.70 Короткий подъем/Опускающий цилиндр (3.5T2-сцена Полностью свободна) page199 Рисунок - Инжир.70 Короткий подъем/Опускающий цилиндр (3.5T2-сцена Полностью свободна)
№ Артикул Наименование Кол-во Примечание
A 3068000260 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=3000mm
A 3068000261 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=2000mm
A 3068000262 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=2500mm
A 3068000263 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=3300mm
A 3068000264 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=3500mm
A 3068000265 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=3600mm
A 3068000266 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=3700mm
A 3068000267 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=4000mm
A 3068000268 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=4300mm
A 3068000268 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=4500mm
A 3068000270 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=5000mm
A 3068000271 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=5500mm
A 3068000272 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=6000mm
1 0000023230 Full-thread hexagon headed bolt (Болт с полной резьбой и шестигранной головкой) 2
2 3068002063 Chair bar plate (Пластина для барной стойки стула) 1
3 0000026049 Flesible washer for shaft (Гибкая шайба для вала) 2
4 3068000331 Chain wheel (Цепное колесо) 2
5 3068001326 Chain wheel frame body (Корпус рамы цепного колеса) 1
6 0000023447 Screw (Гайка) 1
7 0000025059 Spring washer 16 (Пружинная шайба 16) 1
8 0000023263 Bolt (Болт) 1
9 0000025041 Spring washer (Пружинная шайба) 2
10 0000025047 Flat washer (Плоская шайба) 2
11 3068004003 Anchor ear of oil cylinder (Анкерное ушко масляного цилиндра) 2
12 0000029165 Chain (Цепь) 2 H=3000mm
12 0000029176 Chain (Цепь) 2 H=2000mm
12 0000029177 Chain (Цепь) 2 H=2500mm
12 0000029149 Chain (Цепь) 2 H=3300mm
12 0000029166 Chain (Цепь) 2 H=3500mm
12 0000029166 Chain (Цепь) 2 H=3600mm
12 0000029166 Chain (Цепь) 2 H=3700mm
12 0000029150 Chain (Цепь) 2 H=4000mm

Рисунок - Инжир.71 Короткий подъем/Опускающий цилиндр (3.0T2 ‐ сцена Полностью свободна)

page203 Рисунок - Инжир.71 Короткий подъем/Опускающий цилиндр (3.0T2 ‐ сцена Полностью свободна) page203 Рисунок - Инжир.71 Короткий подъем/Опускающий цилиндр (3.0T2 ‐ сцена Полностью свободна)
№ Артикул Наименование Кол-во Примечание
A 3068000039 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=3000mm
A 3068000047 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=2000mm
A 3068000048 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=2500mm
A 3068000049 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=3300mm
A 3068000050 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=3500mm
A 3068000051 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=3600mm
A 3068000051 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=3700mm
A 3068000052 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=4000mm
A 3068000053 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=4300mm
A 3068000054 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=4500mm
A 3068000055 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=5000mm
A 3068000056 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=5500mm
A 3068000057 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=6000mm
1 0000023230 Bolt (Болт) 2
2 3008004008 Chair bar plate (Пластина для барной стойки стула) 1
3 0000026014 Flesible washer for shaft (Гибкая шайба для вала) 2
4 3068010001 Chain wheel (Цепное колесо) 2
5 3008001033 Chain wheel frame body (Корпус рамы цепного колеса) 1
6 0000023683 Screw (Гайка) 1
7 0000025059 Spring washer (Пружинная шайба) 1
8 0000023263 Bolt (Болт) 2
9 0000025041 Spring washer (Пружинная шайба) 2
10 0000025047 Flat washer (Плоская шайба) 2
11 3068004003 Anchor ear of oil cylinder (Анкерное ушко масляного цилиндра) 1
12 0000029098 Chain (Цепь) 2 H=3000mm
12 0000029099 Chain (Цепь) 2 H=2000mm
12 0000029100 Chain (Цепь) 2 H=2500mm
12 0000029101 Chain (Цепь) 2 H=33000mm
12 0000029102 Chain (Цепь) 2 H=3500mm
12 0000029102 Chain (Цепь) 2 H=3600mm
12 0000029102 Chain (Цепь) 2 H=3700mm
12 0000029145 Chain (Цепь) 2 H=4000mm

Рисунок - Инжир.72 Короткий подъем/Снижение (2.0,2.5T 2-сцена Полностью свободна)

page207 Рисунок - Инжир.72 Короткий подъем/Снижение (2.0,2.5T 2-сцена Полностью свободна) page207 Рисунок - Инжир.72 Короткий подъем/Снижение (2.0,2.5T 2-сцена Полностью свободна)
№ Артикул Наименование Кол-во Примечание
A 3068000102 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=3000mm
A 3068000168 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=2000mm
A 3068000169 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=2500mm
A 3068000170 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=3300mm
A 3068000171 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=3500mm
A 3068000172 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=3600mm
A 3068000172 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=3700mm
A 3068000173 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=4000mm
A 3068000174 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=4300mm
A 3068000175 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=4500mm
A 3068000176 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=5000mm
A 3068000177 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=5500mm
A 3068000178 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=6000mm
1 0000023230 Bolt (Болт) 2
2 3008004008 Chair bar plate (Пластина для барной стойки стула) 1
3 0000026014 Flesible washer for shaft (Гибкая шайба для вала) 2
4 3068010001 Chain wheel (Цепное колесо) 2
5 3008001033 Chain wheel frame body (Корпус рамы цепного колеса) 1
6 0000023683 Screw (Гайка) 1
7 0000025059 Spring washer (Пружинная шайба) 1
8 0000023263 Bolt (Болт) 2
9 0000025041 Spring washer (Пружинная шайба) 2
10 0000025047 Flat washer (Плоская шайба) 2
11 3068004003 Anchor ear of oil cylinder (Анкерное ушко масляного цилиндра) 1
12 0000029098 Chain (Цепь) 2 H=3000mm
12 0000029099 Chain (Цепь) 2 H=2000mm
12 0000029100 Chain (Цепь) 2 H=2500mm
12 0000029101 Chain (Цепь) 2 H=3300mm
12 0000029102 Chain (Цепь) 2 H=3500mm
12 0000029102 Chain (Цепь) 2 H=3600mm
12 0000029102 Chain (Цепь) 2 H=3700mm
12 0000029145 Chain (Цепь) 2 H=4000mm

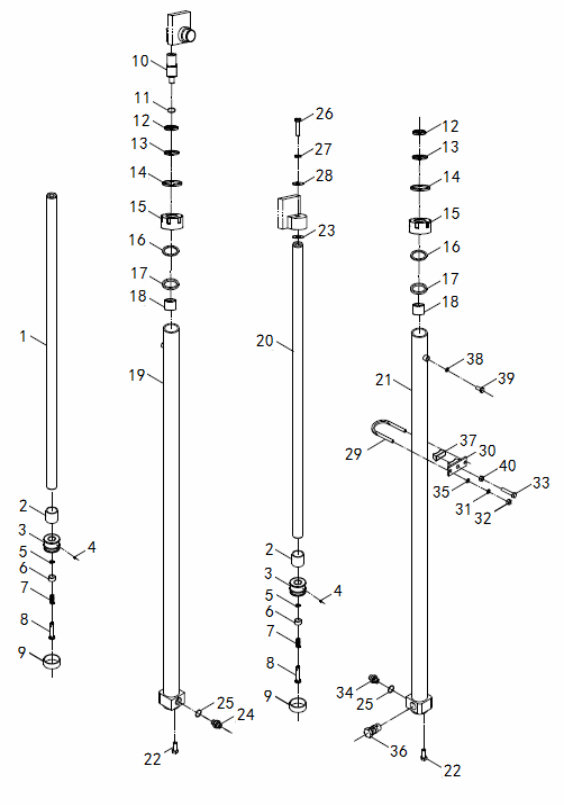

Рисунок - Инжир73 Подъемный цилиндр (3.5T 2 ‐ уровень Полностью свободный)

page213 Рисунок - Инжир73 Подъемный цилиндр (3.5T 2 ‐ уровень Полностью свободный) page213 Рисунок - Инжир73 Подъемный цилиндр (3.5T 2 ‐ уровень Полностью свободный)
№ Артикул Наименование Кол-во Примечание
7 3068022011 Dust proof ring (Пылезащитное кольцо) 2
8 3068005003 Cylinder cover (Крышка цилиндра) 2
9 3068022023 Retainer ring (Стопорное кольцо) 2
10 3068019009 Retainer ring (Стопорное кольцо) 2
11 3068019010 Shaft seal (Уплотнение вала) 2
12 3068002074 Guide sleeve (Направляющая втулка) 2
13 3068001338 Left cylinder body (Левый корпус цилиндра) 1
14 0000028096 Cylindrical pin (Цилиндрический штифт) 6
15 0000023447 Bolt (Болт) 2
16 0000023144 Screw (Гайка) 1
17 0000022026 Cpmbination sealing washer (Уплотнительная шайба Cpmbination) 2
18 3068002075 Put the air blocking (Установите воздушную блокировку) 2
19 3068001340 Right cylinder body (Правый корпус цилиндра) 1
20 3007602007 Joint (Совместный) 1
21 3068002077 The seat (Сиденье) 1
22 3068002078 Buffer valve core (Сердечник буферного клапана) 1
23 3068031008 Spring (Spring) 1
21 3068002077 The seat (Сиденье) 1
22 3068002078 Buffer valve core (Сердечник буферного клапана) 1
23 3068031008 Spring (Spring) 1
24 3068002079 Buffer cover (Буферная крышка) 1
25 0000023275 Bolt (Болт) 2
24 3068002079 Buffer cover (Буферная крышка) 1
25 0000023275 Bolt (Болт) 2
26 0000025043 S pring washer (Прижимная шайба S) 2
27 0000025049 Flat washer (Плоская шайба) 2
28 3068004001 Adjustment pad (Регулировочная панель) 2
26 0000025043 S pring washer (Прижимная шайба S) 2
27 0000025049 Flat washer (Плоская шайба) 2
28 3068004001 Adjustment pad (Регулировочная панель) 2
29 3068001339 Right pison rod (Правый зубчатый стержень) 1
30 3068006001 Fixing ring of oil cylinder (Крепежное кольцо масляного цилиндра) 2
31 3068005001 Fixing base of oil cylinder (Крепежное основание масляного цилиндра) 2
32 0000024018 Hexagon nut (Шестигранная гайка) 6
33 0000023225 Bolt (Болт) 2
34 0000024037 Hexagon nut (Шестигранная гайка) 4
35 0000025041 Flat washer (Плоская шайба) 4
36 3008018001 Rubber cover (Резиновый чехол) 2
37 0000022074 O-ring (уплотнительное кольцо) 1
29 3068001339 Right pison rod (Правый зубчатый стержень) 1
30 3068006001 Fixing ring of oil cylinder (Крепежное кольцо масляного цилиндра) 2
31 3068005001 Fixing base of oil cylinder (Крепежное основание масляного цилиндра) 2
32 0000024018 Hexagon nut (Шестигранная гайка) 6
33 0000023225 Bolt (Болт) 2
34 0000024037 Hexagon nut (Шестигранная гайка) 4
35 0000025041 Flat washer (Плоская шайба) 4
36 3008018001 Rubber cover (Резиновый чехол) 2
37 0000022074 O-ring (уплотнительное кольцо) 1
38 3068002080 Bottom cover (Нижняя крышка) 1
38 3068002080 Bottom cover (Нижняя крышка) 1

Рисунок - Инжир.74 Подъемный цилиндр (3.0T 2 ‐ сцена Полностью свободна)

page217 Рисунок - Инжир.74 Подъемный цилиндр (3.0T 2 ‐ сцена Полностью свободна) page217 Рисунок - Инжир.74 Подъемный цилиндр (3.0T 2 ‐ сцена Полностью свободна)
№ Артикул Наименование Кол-во Примечание
8 3068015002 Slide valve (Золотниковый клапан) 2
9 3068019011 Supporting ring (Опорное кольцо) 2
10 3068002033 Left cylinder joint (Левый шарнир цилиндра) 1
11 0000022020 O ring (Уплотнительное кольцо) 1
12 3068022011 Dust proof ring (Пылезащитное кольцо) 2
13 3068019009 Retainer ring (Стопорное кольцо) 2
10 3068002033 Left cylinder joint (Левый шарнир цилиндра) 1
11 0000022020 O ring (Уплотнительное кольцо) 1
12 3068022011 Dust proof ring (Пылезащитное кольцо) 2
13 3068019009 Retainer ring (Стопорное кольцо) 2
14 3068019010 Shaft seal ISI (Уплотнение вала ISI) 2
15 3068002028 Cylinder cover (Крышка цилиндра) 2
16 0000022029 O ring (Уплотнительное кольцо) 2
17 0000022053 O ring (Уплотнительное кольцо) 2
18 3068027005 Steel backed bearing (Подшипник со стальной опорой) 2
19 3068001132 Left cylinder body (Левый корпус цилиндра) 1
14 3068019010 Shaft seal ISI (Уплотнение вала ISI) 2
15 3068002028 Cylinder cover (Крышка цилиндра) 2
16 0000022029 O ring (Уплотнительное кольцо) 2
17 0000022053 O ring (Уплотнительное кольцо) 2
18 3068027005 Steel backed bearing (Подшипник со стальной опорой) 2
19 3068001132 Left cylinder body (Левый корпус цилиндра) 1
20 3068007004 Right piston rod (Правый поршневой шток) 1
21 3068001133 Right cylinder body (Правый корпус цилиндра) 1
22 0000023275 Bolt (Болт) 2
23 3068004001 Adjustment washer (Регулировочная шайба) 2
24 3068015003 Shut-off valve (Запорный клапан) 1
25 0000022056 O-ring (уплотнительное кольцо) 1
26 0000023275 Bolt (Болт) 2
27 0000025043 Spring washer (Пружинная шайба) 2
28 0000025049 Adjustment pad (Регулировочная панель) 2
29 3068006001 Fixing ring of oil cylinder (Крепежное кольцо масляного цилиндра) 2
30 3068005001 Fixing base of oil cylinder (Крепежное основание масляного цилиндра) 2
31 0000025041 Spring washer (Пружинная шайба) 4
32 0000024037 Nut (Nut) 6
33 0000023225 Bolt (Болт) 2
34 3008002040 Joint (Совместный) 1
35 0000022056 O-ring (уплотнительное кольцо) 1
36 3068002059 Governor valve (Регулирующий клапан) 1
37 3008018001 Rubber cover (Резиновый чехол) 1
38 0000022026 Combination sealing washer (Комбинированная уплотнительная шайба) 2
39 3068002049 Put the air blocking (Установите воздушную блокировку) 2
40 0000024018 Nut (Nut) 2
20 3068007004 Right piston rod (Правый поршневой шток) 1
21 3068001133 Right cylinder body (Правый корпус цилиндра) 1
22 0000023275 Bolt (Болт) 2
23 3068004001 Adjustment washer (Регулировочная шайба) 2
24 3068015003 Shut-off valve (Запорный клапан) 1
25 0000022056 O-ring (уплотнительное кольцо) 1
26 0000023275 Bolt (Болт) 2
27 0000025043 Spring washer (Пружинная шайба) 2
28 0000025049 Adjustment pad (Регулировочная панель) 2
29 3068006001 Fixing ring of oil cylinder (Крепежное кольцо масляного цилиндра) 2
30 3068005001 Fixing base of oil cylinder (Крепежное основание масляного цилиндра) 2
31 0000025041 Spring washer (Пружинная шайба) 4
32 0000024037 Nut (Nut) 6
33 0000023225 Bolt (Болт) 2
34 3008002040 Joint (Совместный) 1
35 0000022056 O-ring (уплотнительное кольцо) 1
36 3068002059 Governor valve (Регулирующий клапан) 1
37 3008018001 Rubber cover (Резиновый чехол) 1
38 0000022026 Combination sealing washer (Комбинированная уплотнительная шайба) 2
39 3068002049 Put the air blocking (Установите воздушную блокировку) 2
40 0000024018 Nut (Nut) 2

Рисунок - Инжир.75 Подъемный цилиндр（2.0,2.5T 2 ‐ сцена Полностью свободна ）

page221 Рисунок - Инжир.75 Подъемный цилиндр（2.0,2.5T 2 ‐ сцена Полностью свободна ） page221 Рисунок - Инжир.75 Подъемный цилиндр（2.0,2.5T 2 ‐ сцена Полностью свободна ）
№ Артикул Наименование Кол-во Примечание
8 3068002051 Slide valve (Золотниковый клапан) 2
9 3068019019 Supporting ring (Опорное кольцо) 2
10 3068002047 Left cylinder joint (Левый шарнир цилиндра) 1
11 0000022020 O ring (Уплотнительное кольцо) 1
12 3068022013 Dust ring (Пылевое кольцо) 2
13 3068019017 Retaining ring (Стопорное кольцо) 2
14 3068019018 Shaft seal (Уплотнение вала) 2
15 3068002048 Cylinder cover (Крышка цилиндра) 2
16 0000022048 O-ring (уплотнительное кольцо) 2
17 0000022053 O-ring (уплотнительное кольцо) 2
18 3068027006 Steel backed bearing (Подшипник со стальной опорой) 2
19 3068001145 Left cylinder body (Левый корпус цилиндра) 1
20 3068002060 Right piston rod (Правый поршневой шток) 1
21 3068001146 Right cylinder body (Правый корпус цилиндра) 1
22 0000023275 Bolt (Болт) 2
23 3068004001 Adjust the Washer (Отрегулируйте шайбу) 2
24 3068002054 Shut-off valve (Запорный клапан) 1
25 0000022056 O ring (Уплотнительное кольцо) 1
26 0000023275 Bolt (Болт) 2
27 0000025043 Spring washer (Пружинная шайба) 2
28 0000025049 Flat pad (Плоская прокладка) 2
29 3068006001 Fixing ring of oil cylinder (Крепежное кольцо масляного цилиндра) 2
30 3068005001 Fixing base of oil cylinder (Крепежное основание масляного цилиндра) 2
31 0000025041 Spring washer (Пружинная шайба) 4
32 0000024037 Nut (Nut) 6
33 0000023225 Bolt (Болт) 2
34 3008002040 Joint (Совместный) 1
35 0000022056 O ring (Уплотнительное кольцо) 1
36 3068002059 Governor valve (Регулирующий клапан) 1
37 3008018001 Rubber bush (Резиновая втулка) 1
38 0000022026 Combination sealing washer (Комбинированная уплотнительная шайба) 2
39 3068002049 Put the air blocking (Установите воздушную блокировку) 2
40 0000024018 Nut (Nut) 2

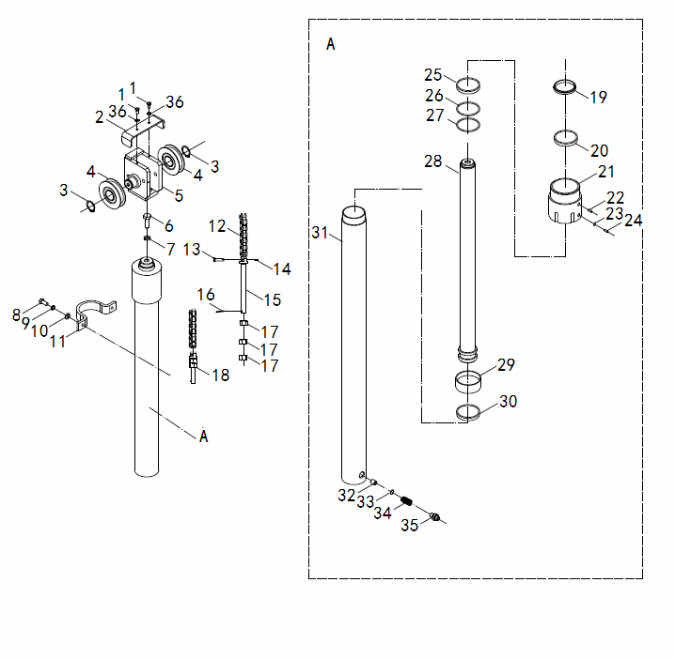

Рисунок - Инжир.76 Короткий подъем/Опускающий цилиндр (3.5T 3 ‐ сцена Полностью свободна)

page223 Рисунок - Инжир.76 Короткий подъем/Опускающий цилиндр (3.5T 3 ‐ сцена Полностью свободна) page223 Рисунок - Инжир.76 Короткий подъем/Опускающий цилиндр (3.5T 3 ‐ сцена Полностью свободна)
№ Артикул Наименование Кол-во Примечание
A 3068000339 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=4500mm
A 3068000293 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=4000mm
A 3068000294 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=4250mm
A 3068000296 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=4750mm
A 3068000350 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=5000mm
A 3068000340 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=5500mm
A 3068000341 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=6000mm
1 0000023230 bolt (Болт) 2
2 3068002063 Chair bar plate (Пластина для барной стойки стула) 1
3 0000026049 Flesible washer for shaft (Гибкая шайба для вала) 2
4 3068000331 Chain wheel (Цепное колесо) 2
5 3068001326 Chain wheel frame body (Корпус рамы цепного колеса) 1
6 0000023447 screw (Гайка) 1
7 0000023263 Spring washer (Пружинная шайба) 1
8 0000025059 bolt (Болт) 1
9 0000023263 Spring washer (Пружинная шайба) 2
10 0000025041 Flat washer (Плоская шайба) 2
11 0000025047 Anchor ear of oil cylinder (Анкерное ушко масляного цилиндра) 2
12 0000029164 Chain (Цепь) 2 H=4500mm
12 0000029177 Chain (Цепь) 2 H=4000mm
12 0090000308 Chain (Цепь) 2 H=4250mm
12 0000029165 Chain (Цепь) 2 H=4750mm
12 0000029149 Chain (Цепь) 2 H=5000mm
12 0000029166 Chain (Цепь) 2 H=5500mm
12 0000029168 Chain (Цепь) 2 H=6000mm
13 3068002069 Shaft and pin (Вал и штифт) 2
14 0000028039 Split pin (Разъемный штифт) 2
15 3068002070 Chain joint Ⅱ (Цепной шарнир Ⅱ) 2
16 9000000014 Split pin (Разъемный штифт) 2
17 0000024131 nut (Nut) 2
18 3068002068 Chain joint Ⅰ (Цепной шарнир Ⅰ) 2

Рисунок - Инжир.77 Короткий подъем/Опускающий цилиндр (3.0T 3 ‐ сцена Полностью свободна)

page227 Рисунок - Инжир.77 Короткий подъем/Опускающий цилиндр (3.0T 3 ‐ сцена Полностью свободна) page227 Рисунок - Инжир.77 Короткий подъем/Опускающий цилиндр (3.0T 3 ‐ сцена Полностью свободна)
№ Артикул Наименование Кол-во Примечание
A 3068000039 Shortlifting/lowering cylinder (Шортлифтинг/Опускающий цилиндр) 1 H=4500mm
A 3068000088 Shortlifting/lowering cylinder (Шортлифтинг/Опускающий цилиндр) 1 H=4000mm
A 3068000089 Shortlifting/lowering cylinder (Шортлифтинг/Опускающий цилиндр) 1 H=4300mm
A 3068000090 Shortlifting/lowering cylinder (Шортлифтинг/Опускающий цилиндр) 1 H=4700mm
A 3068000090 Shortlifting/lowering cylinder (Шортлифтинг/Опускающий цилиндр) 1 H=4800mm
A 3068000049 Shortlifting/lowering cylinder (Шортлифтинг/Опускающий цилиндр) 1 H=5000mm
A 3068000051 Shortlifting/lowering cylinder (Шортлифтинг/Опускающий цилиндр) 1 H=5500mm
A 3068000052 Shortlifting/lowering cylinder (Шортлифтинг/Опускающий цилиндр) 1 H=6000mm
1 0000023230 Bolt (Болт) 2
2 3008004008 Chair bar plate (Пластина для барной стойки стула) 1
3 0000026014 Flesible washer for shaft (Гибкая шайба для вала) 2
4 3068010001 Chain wheel (Цепное колесо) 2
5 3008001033 Chain wheel frame body (Корпус рамы цепного колеса) 1
6 0000023683 Screw (Гайка) 1
7 0000025059 Spring washer (Пружинная шайба) 1
8 0000023263 Bolt (Болт) 2
9 0000025041 Spring washer (Пружинная шайба) 2
10 0000025047 Flat washer (Плоская шайба) 2
11 3068004003 Anchor ear of oil cylinder (Анкерное ушко масляного цилиндра) 2
12 0000029098 Chain (Цепь) 2 H=4500mm
12 0000029144 Chain (Цепь) 2 H=4000mm
12 0000029183 Chain (Цепь) 2 H=4300mm
12 0000029101 Chain (Цепь) 2 H=4700mm
12 0000029101 Chain (Цепь) 2 H=4800mm
12 0000029102 Chain (Цепь) 2 H=5000mm
12 0000029103 Chain (Цепь) 2 H=5500mm
12 0000029087 Chain (Цепь) 2 H=6000mm
13 3068002014 Shaft and pin (Вал и штифт) 2
14 0000028039 Split pin (Разъемный штифт) 2
15 3068006003 Chain joint Ⅱ (Цепной шарнир Ⅱ) 2
16 9000000014 Split pin (Разъемный штифт) 2
17 0000024050 Nut (Nut) 10
A 3068000039 Shortlifting/lowering cylinder (Шортлифтинг/Опускающий цилиндр) 1 H=4500mm
A 3068000088 Shortlifting/lowering cylinder (Шортлифтинг/Опускающий цилиндр) 1 H=4000mm
A 3068000089 Shortlifting/lowering cylinder (Шортлифтинг/Опускающий цилиндр) 1 H=4300mm
A 3068000090 Shortlifting/lowering cylinder (Шортлифтинг/Опускающий цилиндр) 1 H=4700mm
A 3068000090 Shortlifting/lowering cylinder (Шортлифтинг/Опускающий цилиндр) 1 H=4800mm
A 3068000049 Shortlifting/lowering cylinder (Шортлифтинг/Опускающий цилиндр) 1 H=5000mm
A 3068000051 Shortlifting/lowering cylinder (Шортлифтинг/Опускающий цилиндр) 1 H=5500mm
A 3068000052 Shortlifting/lowering cylinder (Шортлифтинг/Опускающий цилиндр) 1 H=6000mm
1 0000023230 Bolt (Болт) 2
2 3008004008 Chair bar plate (Пластина для барной стойки стула) 1
3 0000026014 Flesible washer for shaft (Гибкая шайба для вала) 2
4 3068010001 Chain wheel (Цепное колесо) 2
5 3008001033 Chain wheel frame body (Корпус рамы цепного колеса) 1
6 0000023683 Screw (Гайка) 1
7 0000025059 Spring washer (Пружинная шайба) 1
8 0000023263 Bolt (Болт) 2
9 0000025041 Spring washer (Пружинная шайба) 2
10 0000025047 Flat washer (Плоская шайба) 2
11 3068004003 Anchor ear of oil cylinder (Анкерное ушко масляного цилиндра) 2
12 0000029098 Chain (Цепь) 2 H=4500mm
12 0000029144 Chain (Цепь) 2 H=4000mm
12 0000029183 Chain (Цепь) 2 H=4300mm
12 0000029101 Chain (Цепь) 2 H=4700mm
12 0000029101 Chain (Цепь) 2 H=4800mm
12 0000029102 Chain (Цепь) 2 H=5000mm
12 0000029103 Chain (Цепь) 2 H=5500mm
12 0000029087 Chain (Цепь) 2 H=6000mm
13 3068002014 Shaft and pin (Вал и штифт) 2
14 0000028039 Split pin (Разъемный штифт) 2
15 3068006003 Chain joint Ⅱ (Цепной шарнир Ⅱ) 2
16 9000000014 Split pin (Разъемный штифт) 2
17 0000024050 Nut (Nut) 10

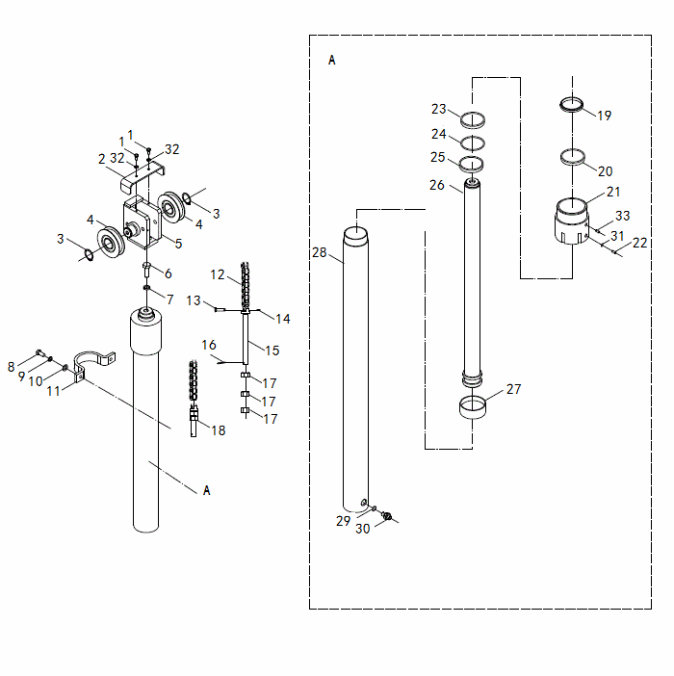

Рисунок - Инжир.78 Короткий подъем/Опускающий цилиндр (2.0-2.5T 3-сцена Полностью свободна)

page231 Рисунок - Инжир.78 Короткий подъем/Опускающий цилиндр (2.0-2.5T 3-сцена Полностью свободна) page231 Рисунок - Инжир.78 Короткий подъем/Опускающий цилиндр (2.0-2.5T 3-сцена Полностью свободна)
№ Артикул Наименование Кол-во Примечание
A 3068000102 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=4500mm
A 3068000112 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=4000mm
A 3068000113 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=4300mm
A 3068000114 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=4700mm
A 3068000114 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=4800mm
A 3068000170 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=5000mm
A 3068000172 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=5500mm
A 3068000173 Short lifting/lowering cylinder (Короткий подъем/Опускающий цилиндр) 1 H=6000mm
1 0000023230 bolt (Болт) 2
2 3008004008 Chair bar plate (Пластина для барной стойки стула) 2
3 0000026014 Flesible washer for shaft (Гибкая шайба для вала) 1
4 3068010001 Chain wheel (Цепное колесо) 1
5 3008001033 Chain wheel frame body (Корпус рамы цепного колеса) 2
6 0000023683 screw (Гайка) 2
7 0000025059 Spring washer (Пружинная шайба) 1
8 0000023263 bolt (Болт) 1
9 0000025041 Spring washer (Пружинная шайба) 2
10 0000025047 Flat washer (Плоская шайба) 2
11 3068004003 Anchor ear of oil cylinder (Анкерное ушко масляного цилиндра) 2
12 0000029098 Chain (Цепь) 2 H=4500mm
12 0000029144 Chain (Цепь) 2 H=4000mm
12 0000029183 Chain (Цепь) 2 H=4300mm
12 0000029101 Chain (Цепь) 2 H=4700mm
12 0000029101 Chain (Цепь) 2 H=4800mm
12 0000029102 Chain (Цепь) 2 H=5000mm
12 0000029103 Chain (Цепь) 2 H=5500mm
12 0000029087 Chain (Цепь) 2 H=6000mm
13 3068002014 Shaft and pin (Вал и штифт) 2
14 0000028039 Split pin (Разъемный штифт) 2
15 3068006003 Chain joint Ⅱ (Цепной шарнир Ⅱ) 2
16 9000000014 Split pin (Разъемный штифт) 2
17 0000024050 nut (Nut) 10

Рисунок - Инжир79 Подъемный цилиндр（3.5T 3-сцена Полностью свободна）

page237 Рисунок - Инжир79 Подъемный цилиндр（3.5T 3-сцена Полностью свободна） page237 Рисунок - Инжир79 Подъемный цилиндр（3.5T 3-сцена Полностью свободна）
№ Артикул Наименование Кол-во Примечание
18 0000023426 Screw (Гайка) 2
19 3068000331 Chain wheel (Цепное колесо) 4
20 0000026049 Retainer Ring (Стопорное кольцо) 4
21 3068006002 Chain joint I (Цепной шарнир i) 2
22 3068002014 Shaft and pin (Вал и штифт) 2
23 0000029152 Chain (Цепь) 2 H=4500mm
23 0000029151 Chain (Цепь) 2 H=4000mm
23 0000029088 Chain (Цепь) 2 H=4300mm
23 0000029153 Chain (Цепь) 2 H=4800mm
23 0090000192 Chain (Цепь) 2 H=5000mm
23 0000029175 Chain (Цепь) 2 H=5500mm
23 0000029194 Chain (Цепь) 2 H=6000mm
24 0000028039 Split pin (Разъемный штифт) 2
25 9000000014 Split pin (Разъемный штифт) 2
26 3068006003 Chain joint II (Цепной шарнир II) 2
27 0000024050 nut (Nut) 10
28 0000023328 Bolt (Болт) 2
29 0000025055 Spring washer (Пружинная шайба) 2
30 0000025069 Flat washer (Плоская шайба) 2
31 3068004001 Adjusting washer (Регулировочная шайба) 2
32 3068006001 Fixing ring of oil cylinder (Крепежное кольцо масляного цилиндра) 2
33 3068005001 Fixing base of oil cylinder (Крепежное основание масляного цилиндра) 2
34 0000025041 Spring washer (Пружинная шайба) 4
35 0000024037 Bolt (Болт) 4
36 0000023225 Bolt (Болт) 2
37 0000024018 nut (Nut) 2
38 3008018001 Rubber bush (Резиновая втулка) 2
39 0000023329 Bolt (Болт) 2

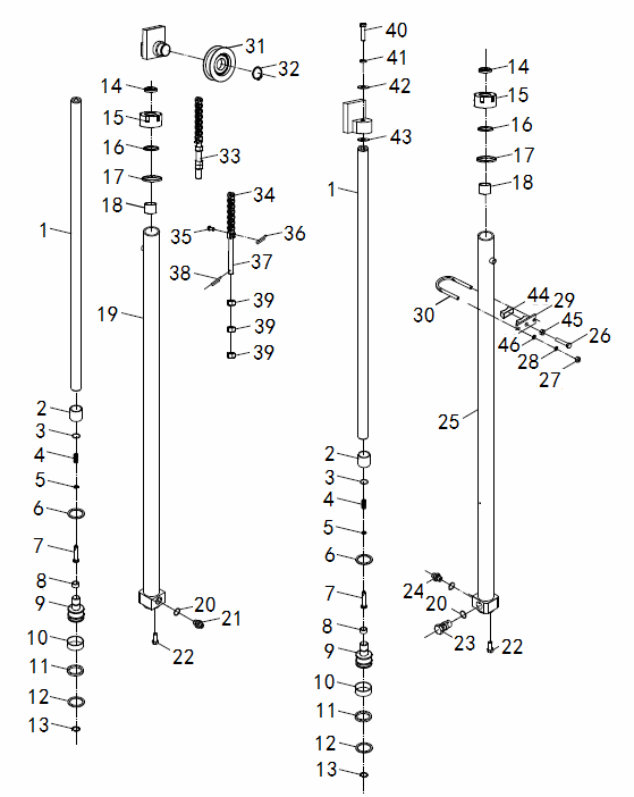

Рисунок - Инжир.80 Подъемный цилиндр(3.0T 3-сцена Полностью свободна）

page241 Рисунок - Инжир.80 Подъемный цилиндр(3.0T 3-сцена Полностью свободна） page241 Рисунок - Инжир.80 Подъемный цилиндр(3.0T 3-сцена Полностью свободна）
№ Артикул Наименование Кол-во Примечание
18 3068027003 Steel back bearing (Стальной задний подшипник) 2
19 3068001135 Left cylinder body (Левый корпус цилиндра) 1
20 0000022056 0-ring (0-кольцо) 2
21 3068002011 Shut-off valve (Запорный клапан) 1
22 0000023134 bolt (Болт) 2
23 3068015001 Governor valve (Регулирующий клапан) 1
24 3008002040 Joint (Совместный) 2
25 3068001009 Right cylinder body (Правый корпус цилиндра) 1
26 0000023225 bolt (Болт) 2
27 0000024037 nut (Nut) 4
28 0000025041 Spring washer (Пружинная шайба) 4
29 3068005001 Fixing base of oil cylinder (Крепежное основание масляного цилиндра) 2
30 3068006001 Fixing ring of oil cylinder (Крепежное кольцо масляного цилиндра) 2
31 3068010001 Chain wheel (Цепное колесо) 2
32 0000026014 Flesible washer for shaft (Гибкая шайба для вала) 1
33 3068006003 Chain joint Ⅱ (Цепной шарнир Ⅱ) 2
34 0000029106 Chain (Цепь) 2 H=4500mm
34 0000029112 Chain (Цепь) 2 H=4000mm
34 0000029108 Chain (Цепь) 2 H=4300mm
34 0000029146 Chain (Цепь) 2 H=4700mm
34 0000029090 Chain (Цепь) 2 H=4800mm
34 0000029090 Chain (Цепь) 2 H=5000mm
34 0000029147 Chain (Цепь) 2 H=5500mm
34 0000029148 Chain (Цепь) 2 H=6000mm
35 3068002014 Pin and shaft (Штифт и вал) 2
36 0000028039 Split pin (Разъемный штифт) 2
37 3068006002 Chain joint I (Цепной шарнир i) 2
38 0090000014 Split pin (Разъемный штифт) 2
39 0000024050 Nut (Nut) 2
40 0000023275 Bolt (Болт) 2
41 0000025055 Spring washer (Пружинная шайба) 2
42 0000025069 Flat washer (Плоская шайба) 2
35 3068002014 Pin and shaft (Штифт и вал) 2
36 0000028039 Split pin (Разъемный штифт) 2
37 3068006002 Chain joint I (Цепной шарнир i) 2
38 0090000014 Split pin (Разъемный штифт) 2
39 0000024050 Nut (Nut) 2
40 0000023275 Bolt (Болт) 2
41 0000025055 Spring washer (Пружинная шайба) 2
42 0000025069 Flat washer (Плоская шайба) 2

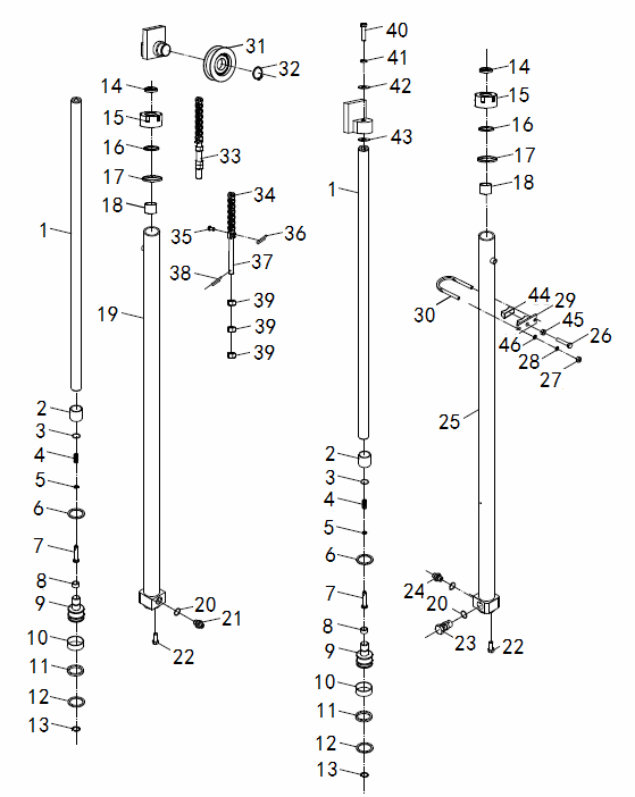

Рисунок - Инжир.81 Подъемный масляный цилиндр （2.0,2.5T 3-сцена Полностью свободна）

page247 Рисунок - Инжир.81 Подъемный масляный цилиндр （2.0,2.5T 3-сцена Полностью свободна） page247 Рисунок - Инжир.81 Подъемный масляный цилиндр （2.0,2.5T 3-сцена Полностью свободна）
№ Артикул Наименование Кол-во Примечание
18 3068002045 Steel back bearing (Стальной задний подшипник) 2
19 3068001156 Left cylinder body (Левый корпус цилиндра) 1
20 0000022056 0-ring (0-кольцо) 2
21 3068002044 Shut-off valve (Запорный клапан) 2
22 0000023134 Bolt (Болт) 2
23 3068002046 Governor valve (Регулирующий клапан) 1
24 3008002040 Joint (Совместный) 2
25 3068001157 Right cylinder body (Правый корпус цилиндра) 1
26 0000023225 Bolt (Болт) 2
27 0000024037 Nut (Nut) 4
28 0000025041 Spring washer (Пружинная шайба) 4
29 3068005001 Fixing base of oil cylinder (Крепежное основание масляного цилиндра) 2
30 3068006001 Fixing ring of oil cylinder (Крепежное кольцо масляного цилиндра) 2
31 3068010001 Chain wheel (Цепное колесо) 2
32 0000026014 Flesible washer for shaft (Гибкая шайба для вала) 1
33 3068006003 Chain joint Ⅱ (Цепной шарнир Ⅱ) 2
34 0000029108 Chain (Цепь) 2 H=4500mm
34 0000029112 Chain (Цепь) 2 H=4000mm
34 0000029086 Chain (Цепь) 2 H=4300mm
34 0000029088 Chain (Цепь) 2 H=4700mm
34 0000029146 Chain (Цепь) 2 H=4800mm
34 0000029146 Chain (Цепь) 2 H=5000mm
34 0000029110 Chain (Цепь) 2 H=5500mm
34 0000029092 Chain (Цепь) 2 H=6000mm
35 3068002014 Shaft and pin (Вал и штифт) 2
36 0000028039 Split pin (Разъемный штифт) 2
37 3068006002 Chain joint I (Цепной шарнир i) 2
38 0090000014 Split pin (Разъемный штифт) 2
39 0000024050 Nut (Nut) 2
40 0000023275 Bolt (Болт) 2
41 0000025055 Spring washer (Пружинная шайба) 2
42 0000025069 Flat washer (Плоская шайба) 2

Рисунок - Инжир.82 Опрокидывающийся цилиндр (3.0T,3.5T)

page251 Рисунок - Инжир.82 Опрокидывающийся цилиндр (3.0T,3.5T) page251 Рисунок - Инжир.82 Опрокидывающийся цилиндр (3.0T,3.5T) page251 Рисунок - Инжир.82 Опрокидывающийся цилиндр (3.0T,3.5T) page251 Рисунок - Инжир.82 Опрокидывающийся цилиндр (3.0T,3.5T) page251 Рисунок - Инжир.82 Опрокидывающийся цилиндр (3.0T,3.5T) page251 Рисунок - Инжир.82 Опрокидывающийся цилиндр (3.0T,3.5T) page251 Рисунок - Инжир.82 Опрокидывающийся цилиндр (3.0T,3.5T) page251 Рисунок - Инжир.82 Опрокидывающийся цилиндр (3.0T,3.5T) page251 Рисунок - Инжир.82 Опрокидывающийся цилиндр (3.0T,3.5T)
№ Артикул Наименование Кол-во Примечание
A 3048000003 Tilting oil cylinder (Опрокидывающийся масляный цилиндр) 2 Lifting Height ≤ 3.7m
A 3048000004 Tilting oil cylinder (Опрокидывающийся масляный цилиндр) 2 3.7m ≤ Lifting Height ≤ 5
A 3048000005 Tilting oil cylinder (Опрокидывающийся масляный цилиндр) 2 Lifting Height ≥ 5m
1 3068005002 Ear ring (Серьга в ухе) 2
2 0000030023 Straight injection oil cup (Масляный стакан для прямого впрыска) 2
3 3068022001 Dust ring (Пылевое кольцо) 2
4 0000026002 Flexible washer for hole (Гибкая шайба для отверстия) 2
5 3048002002 Barrier chip (Барьерный чип) 2
6 3068019002 Retainer ring (Стопорное кольцо) 2
7 3068022002 Shaft seal (Уплотнение вала) 2
8 3068002002 Cylinder cover (Крышка цилиндра) 2
9 3048022005 Retainer ring (Стопорное кольцо) 2
10 0000022078 O sealing ring (Уплотнительное кольцо O) 2
11 3068027001 Steel backed bearing (Подшипник со стальной опорой) 2
12 3048002004 Piston rod (Поршневой шток) 2
13 3048002003 Piston (Поршень) 2
14 3048022008 Hole seal (Уплотнение отверстия) 4
15 3048022007 Retainer ring (Стопорное кольцо) 4
16 3068022004 Support ring for hole (Опорное кольцо для отверстия) 2
17 0000022020 O sealing ring (Уплотнительное кольцо O) 2
18 0090000134 Nuts (Орехи) 2
19 0000028020 Cotter pin (Шплинт) 2
20 3068027002 Steel backed bearing (Подшипник со стальной опорой) 2
21 3048001003 Cylinder body (Корпус цилиндра) 2
22 3048001005 Pin shaft Ⅱ (Штифтовый вал Ⅱ) 2
23 0000025041 Spring washer (Пружинная шайба) 4
24 0000023263 Screw (Гайка) 4
25 0000027018 Joint bearing (Шарнирный подшипник) 2
26 0000026009 Flexible washer for hole (Гибкая шайба для отверстия) 2
27 0000023140 Bolt (Болт) 2
28 0000025043 Spring washer (Пружинная шайба) 2
29 0000024020 Nut (Nut) 2
30 3048001004 Pin shaft Ⅰ (Штифтовый вал Ⅰ) 2

Рисунок - Инжир.83 Опрокидывающийся цилиндр (2.0,2.5T)

page253 Рисунок - Инжир.83 Опрокидывающийся цилиндр (2.0,2.5T) page253 Рисунок - Инжир.83 Опрокидывающийся цилиндр (2.0,2.5T)
№ Артикул Наименование Кол-во Примечание
A 3048000007 Tilting Oil Cylinder (Опрокидывающийся масляный цилиндр) 2 Lifting Height ≤ 3.7m
A 3048000008 Tilting Oil Cylinder (Опрокидывающийся масляный цилиндр) 2 3.7m ≤ Lifting Height ≤ 5
A 3048000009 Tilting Oil Cylinder (Опрокидывающийся масляный цилиндр) 2 Lifting Height ≥ 5m
1 3068005002 Ear ring (Серьга в ухе) 2
2 0000030023 Straight injection oil cup (Масляный стакан для прямого впрыска) 2
3 3068022001 Dust ring (Пылевое кольцо) 2
4 0000026002 Flexible washer for hole (Гибкая шайба для отверстия) 2
5 3048002002 Barrier chip (Барьерный чип) 2
6 3068019002 Retainer Ring (Стопорное кольцо) 2
7 3068022002 Shaft seal (Уплотнение вала) 2
8 3068002002 Cylinder cover (Крышка цилиндра) 2
9 3068019003 Retainer Ring (Стопорное кольцо) 2
10 0000022070 O sealing ring (Уплотнительное кольцо O) 2
11 3068027001 Steel backed bearing (Подшипник со стальной опорой) 2
12 3048002004 Piston rod (Поршневой шток) 2
13 3068002003 Piston (Поршень) 2
14 3068022003 Hole seal (Уплотнение отверстия) 4
15 3068019004 Retainer Ring (Стопорное кольцо) 4
16 3068022004 Support ring for hole (Опорное кольцо для отверстия) 2
17 0000022020 O sealing ring (Уплотнительное кольцо O) 2
18 0090000134 Hexagonal slot nuts (Гайки с шестигранными пазами) 2
19 0000028020 Cotter pin (Шплинт) 2
20 3068027002 Steel backed bearing (Подшипник со стальной опорой) 2
21 3048001078 Cylinder body (Корпус цилиндра) 2
22 3048001005 Pin shaft Ⅱ (Штифтовый вал Ⅱ) 2
23 0000025041 Spring washer (Пружинная шайба) 4
24 0000023263 Screw (Гайка) 4
25 0000027018 Joint bearing (Шарнирный подшипник) 2
26 0000026009 Flexible washer for hole (Гибкая шайба для отверстия) 2
27 0000023140 Bolt (Болт) 2
28 0000025043 Spring washer (Пружинная шайба) 2
29 0000024020 Nut (Nut) 2
30 3048001004 Pin shaft Ⅰ (Штифтовый вал Ⅰ) 2
18 0090000134 Hexagonal slot nuts (Гайки с шестигранными пазами) 2
19 0000028020 Cotter pin (Шплинт) 2
20 3068027002 Steel backed bearing (Подшипник со стальной опорой) 2
21 3048001078 Cylinder body (Корпус цилиндра) 2
22 3048001005 Pin shaft Ⅱ (Штифтовый вал Ⅱ) 2
23 0000025041 Spring washer (Пружинная шайба) 4
24 0000023263 Screw (Гайка) 4
25 0000027018 Joint bearing (Шарнирный подшипник) 2
26 0000026009 Flexible washer for hole (Гибкая шайба для отверстия) 2
27 0000023140 Bolt (Болт) 2
28 0000025043 Spring washer (Пружинная шайба) 2
29 0000024020 Nut (Nut) 2
30 3048001004 Pin shaft Ⅰ (Штифтовый вал Ⅰ) 2
1 3045101002 Overhead guard (Верхнее ограждение) 1 FE4P30-35
1 3045101001 Overhead guard (Верхнее ограждение) 1 FE4P20-25
2 0090000448 Screw (Гайка) 6
3 9000010987 Right headlight bracket (Кронштейн правой фары) 1
4 0090000596 Nuts (Орехи) 6
3 9000010987 Right headlight bracket (Кронштейн правой фары) 1
4 0090000596 Nuts (Орехи) 6
5 3610119002 Rubber plugging cover (Резиновая заглушка) 3
6 0000024031 Nut (Nut) 1
7 0000025046 Spring washer (Пружинная шайба) 3
5 3610119002 Rubber plugging cover (Резиновая заглушка) 3
6 0000024031 Nut (Nut) 1
7 0000025046 Spring washer (Пружинная шайба) 3
8 3015102001 Rear view bracket (Кронштейн для обзора сзади) 1
8 3015102001 Rear view bracket (Кронштейн для обзора сзади) 1
9 3015100001 Rear view (Вид сзади) 1
10 0000023230 Bolt (Болт) 2
9 3015100001 Rear view (Вид сзади) 1
10 0000023230 Bolt (Болт) 2
11 9000010988 Left headlight bracket (Кронштейн левой фары) 1
12 0000023143 Screw (Гайка) 2
13 3005119001 Handrail (Поручень) 1
14 0090000597 Nuts (Орехи) 2
15 0000024038 Nut (Nut) 4
16 0000025042 Spring washer (Пружинная шайба) 4
17 0000023268 Bolt (Болт) 4
18 3045118001 Rubber cover (Резиновый чехол) 4
19 0000025048 Flat washer (Плоская шайба) 4
20 0000023340 Bolt (Болт) 4
11 9000010988 Left headlight bracket (Кронштейн левой фары) 1
12 0000023143 Screw (Гайка) 2
13 3005119001 Handrail (Поручень) 1
14 0090000597 Nuts (Орехи) 2
15 0000024038 Nut (Nut) 4
16 0000025042 Spring washer (Пружинная шайба) 4
17 0000023268 Bolt (Болт) 4
18 3045118001 Rubber cover (Резиновый чехол) 4
19 0000025048 Flat washer (Плоская шайба) 4
20 0000023340 Bolt (Болт) 4
21 9000010831 Warning lamp bracket (Кронштейн контрольного фонаря) 1
22 3015118001 Rubber plug (Резиновая пробка) 2
21 9000010831 Warning lamp bracket (Кронштейн контрольного фонаря) 1
22 3015118001 Rubber plug (Резиновая пробка) 2

Отправить запрос


Отправить

Другие артикулы каталога - FE4P20-35-BPT

Артикул Наименование Бренд Модель оборудования Тип документа Цена
3041500002 Gearbox 3041500002 (Коробка передач) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
9000010966 Gearbox 9000010966 (Коробка передач) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
3041500003 DC excited traction motor 3041500003 (Тяговый двигатель с возбуждением от постоянного тока) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
3041500014 DC excited traction motor 3041500014 (Тяговый двигатель с возбуждением от постоянного тока) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
9000010967 INVERTER DUTY AC trantion MOTORS 9000010967 (ДВИГАТЕЛИ ПЕРЕМЕННОГО ТОКА С ИНВЕРТОРНЫМ ПРИВОДОМ) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
9000010968 INVERTER DUTY AC trantion MOTORS 9000010968 (ДВИГАТЕЛИ ПЕРЕМЕННОГО ТОКА С ИНВЕРТОРНЫМ ПРИВОДОМ) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
3041519002 Cushion of motor 3041519002 (Амортизатор двигателя) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
00900000621 O-ring 00900000621 (уплотнительное кольцо) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
0000025042 Spring washer 0000025042 (Пружинная шайба) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
0000023134 bolt 0000023134 (Болт) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
0000023222 bolt 0000023222 (Болт) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
0000025041 Spring washer 0000025041 (Пружинная шайба) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
3041522001 Bearing cover 3041522001 (Крышка подшипника) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
3041505001 Gearbox shell 3041505001 (Корпус коробки передач) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
3041505014 Gearbox shell 3041505014 (Корпус коробки передач) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
Меню
РЕЖИМ РАБОТЫ
Пн-Пт: 09:00 - 18:00
ОБРАТНАЯ СВЯЗЬ
info@skladliga.ru
БЕСПЛАТНЫЙ ЗВОНОК
8 800 511 59 41
