Combination sealing washer 0000022026 (Комбинированная уплотнительная шайба)

Артикул представлен в следующих категориях:

Инжир.70 Короткий подъем/Опускающий цилиндр (3.5T2-сцена Полностью свободна) Инжир.71 Короткий подъем/Опускающий цилиндр (3.0T 2 ‐ сцена Полностью свободна) Инжир.72 Короткий подъем/Опускающий цилиндр (2.0,2.5T 2-сцена Полностью свободна) Инжир73 Подъемный цилиндр (3.5T 2 ‐ уровень Полностью свободный) Инжир.74 Подъемный цилиндр (3.0T 2 ‐ сцена Полностью свободна) Инжир.75 Подъемный цилиндр（2.0,2.5T 2 ‐ сцена Полностью свободна ） Инжир.76 Короткий подъем/Опускающий цилиндр (3.0T 3 ‐ сцена Полностью свободна) Инжир.77 Короткий подъем/Опускающий цилиндр (3.0T 3 ‐ сцена Полностью свободна) Короткий подъем/Опускающий цилиндр (2.0,2.5T 3-сцена Полностью свободна)
по запросу
Бренд Noblelift
Артикул 0000022026

Оригинальная запасная часть Combination sealing washer for Noblelift FE4P20-35-BPT Part Number: 0000022026 , Комбинированная уплотнительная шайба (артикул 0000022026) предназначена для техники Noblelift FE4P20-35-BPT. Деталь обеспечивает надежную работу оборудования, выполнена по стандартам производителя и подходит для повседневной эксплуатации.



Характеристики

Артикул: 0000022026, Наименование: Комбинированная уплотнительная шайба , Наименование (EN): Combination sealing washer , Бренд: Noblelift, Модель техники: FE4P20-35-BPT, Тип запчасти: Оригинальная



Назначение и совместимость

Деталь совместима со следующими моделями техники:

FE4P20-35-BPT

Если вы не уверены в совместимости, свяжитесь с нами — мы поможем подобрать нужную запчасть по серийному номеру техники.



Доставка и наличие

Запасная часть Комбинированная уплотнительная шайба 0000022026 доступна к заказу с возможностью доставки по всей территории России, а также в страны СНГ. Мы сотрудничаем с ведущими логистическими компаниями (СДЭК, Деловые Линии, Boxberry, Почта России и др.), что позволяет нам предлагать как экономичную, так и быструю экспресс-доставку.

Сроки доставки зависят от региона и выбранного способа отправки — в среднем от 1 до 5 рабочих дней. Точные сроки и стоимость доставки вы можете уточнить при оформлении заказа.

Также доступен самовывоз со склада в вашем городе (при наличии филиала или партнерского пункта выдачи). Перед визитом просим уточнять наличие детали у менеджера.

Если детали нет в наличии на складе, мы предложим вам альтернативные варианты или оформим поставку под заказ с минимальными сроками.



Рисунок - Инжир.70 Короткий подъем/Опускающий цилиндр (3.5T2-сцена Полностью свободна)

page201 Рисунок - Инжир.70 Короткий подъем/Опускающий цилиндр (3.5T2-сцена Полностью свободна) page201 Рисунок - Инжир.70 Короткий подъем/Опускающий цилиндр (3.5T2-сцена Полностью свободна)
№ Артикул Наименование Кол-во Примечание
12 0000029172 Chain (Цепь) 2 H=4300mm
12 0000029170 Chain (Цепь) 2 H=4500mm
12 0000029151 Chain (Цепь) 2 H=5000mm
12 0000029173 Chain (Цепь) 2 H=5500mm
12 0000029153 Chain (Цепь) 2 H=6000mm
13 3068002069 Pin roll (Булавочный рулон) 2
14 0000028039 Split pin (Разъемный штифт) 2
15 3068002070 Chain joint II (Цепной шарнир II) 2
16 9000000014 Split pin (Разъемный штифт) 2
17 0000024131 nut (Nut) 10
18 3068002068 Chain joint I Ⅰ (Цепной шарнир i Ⅰ) 1
19 3068022025 Dust-proof ring of frame (Пылезащитное кольцо рамы) 1
20 3068022026 Retainer ring (Стопорное кольцо) 1
21 3068005004 Cylinder cover (Крышка цилиндра) 1
22 0090000193 screw (Гайка) 1
19 3068022025 Dust-proof ring of frame (Пылезащитное кольцо рамы) 1
20 3068022026 Retainer ring (Стопорное кольцо) 1
21 3068005004 Cylinder cover (Крышка цилиндра) 1
22 0090000193 screw (Гайка) 1
23 0000022026 Combination sealing washer (Комбинированная уплотнительная шайба) 1
23 0000022026 Combination sealing washer (Комбинированная уплотнительная шайба) 1
24 3068002075 Put the air blocking (Установите воздушную блокировку) 2
25 3068022027 Shaft seal (Уплотнение вала) 1
26 0000022135 O-ring (уплотнительное кольцо) 1
27 0000022136 O-ring (уплотнительное кольцо) 1
28 3068001342 Piston rod (Поршневой шток) 1
24 3068002075 Put the air blocking (Установите воздушную блокировку) 2
25 3068022027 Shaft seal (Уплотнение вала) 1
26 0000022135 O-ring (уплотнительное кольцо) 1
27 0000022136 O-ring (уплотнительное кольцо) 1
28 3068001342 Piston rod (Поршневой шток) 1
29 3068022029 Supporting ring for hole (Опорное кольцо для отверстия) 1
30 3068022030 Sealing ring (Уплотнительное кольцо) 1
31 3068001341 Cylinder body (Корпус цилиндра) 1
32 3068002081 Buffer valve core (Сердечник буферного клапана) 1
33 0000025112 Cpmbination sealing washer (Уплотнительная шайба Cpmbination) 1
34 3068031009 Spring (Spring) 1
35 3068002010 Straight tube joint (Прямое трубное соединение) 1
36 0000025046 Spring washer (Пружинная шайба) 2
29 3068022029 Supporting ring for hole (Опорное кольцо для отверстия) 1
30 3068022030 Sealing ring (Уплотнительное кольцо) 1
31 3068001341 Cylinder body (Корпус цилиндра) 1
32 3068002081 Buffer valve core (Сердечник буферного клапана) 1
33 0000025112 Cpmbination sealing washer (Уплотнительная шайба Cpmbination) 1
34 3068031009 Spring (Spring) 1
35 3068002010 Straight tube joint (Прямое трубное соединение) 1
36 0000025046 Spring washer (Пружинная шайба) 2

Рисунок - Инжир.71 Короткий подъем/Опускающий цилиндр (3.0T 2 ‐ сцена Полностью свободна)

page205 Рисунок - Инжир.71 Короткий подъем/Опускающий цилиндр (3.0T 2 ‐ сцена Полностью свободна) page205 Рисунок - Инжир.71 Короткий подъем/Опускающий цилиндр (3.0T 2 ‐ сцена Полностью свободна)
№ Артикул Наименование Кол-во Примечание
12 0000029086 Chain (Цепь) 2 H=4300mm
12 0000029112 Chain (Цепь) 2 H=4500mm
12 0000029108 Chain (Цепь) 2 H=5000mm
12 0000029106 Chain (Цепь) 2 H=5500mm
12 0000029090 Chain (Цепь) 2 H=6000mm
13 3068002014 Pin roll (Булавочный рулон) 1
14 0000028039 Split pin (Разъемный штифт) 1
15 3068006003 Chain joint II (Цепной шарнир II) 1
16 90000014 Split pin (Разъемный штифт) 1
17 0000024050 nut (Nut) 1
18 3068006002 Chain joint Ⅰ (Цепной шарнир Ⅰ) 1
19 3068022009 Dust-proof ring of frame (Пылезащитное кольцо рамы) 1
20 3068019006 Retainer ring (Стопорное кольцо) 1
21 3068002026 Front cylinder cover (Передняя крышка цилиндра) 1
22 0090000193 screw (Гайка) 1
23 3068019007 Shaft seal (Уплотнение вала) 1
24 0000022072 O-ring (уплотнительное кольцо) 1
25 3068022010 Retainer ring (Стопорное кольцо) 1
21 3068002026 Front cylinder cover (Передняя крышка цилиндра) 1
22 0090000193 screw (Гайка) 1
23 3068019007 Shaft seal (Уплотнение вала) 1
24 0000022072 O-ring (уплотнительное кольцо) 1
25 3068022010 Retainer ring (Стопорное кольцо) 1
26 3068001129 Front cylinder body (Передний корпус цилиндра) 1
27 3068027004 Steel backed bearing (Подшипник со стальной опорой) 1
28 3068019008 Supporting ring for hole (Опорное кольцо для отверстия) 1
29 3068001130 Piston rod (Поршневой шток) 1
30 0000022056 O-ring (уплотнительное кольцо) 1
26 3068001129 Front cylinder body (Передний корпус цилиндра) 1
27 3068027004 Steel backed bearing (Подшипник со стальной опорой) 1
28 3068019008 Supporting ring for hole (Опорное кольцо для отверстия) 1
29 3068001130 Piston rod (Поршневой шток) 1
30 0000022056 O-ring (уплотнительное кольцо) 1
31 3068002027 Joint of shut-off valve (Соединение запорного клапана) 1
32 0000025046 Spring washer (Пружинная шайба) 2
34 3068002075 Put the air blocking (Установите воздушную блокировку) 1
35 0000022026 Combination sealing washer (Комбинированная уплотнительная шайба) 1
31 3068002027 Joint of shut-off valve (Соединение запорного клапана) 1
32 0000025046 Spring washer (Пружинная шайба) 2
34 3068002075 Put the air blocking (Установите воздушную блокировку) 1
35 0000022026 Combination sealing washer (Комбинированная уплотнительная шайба) 1

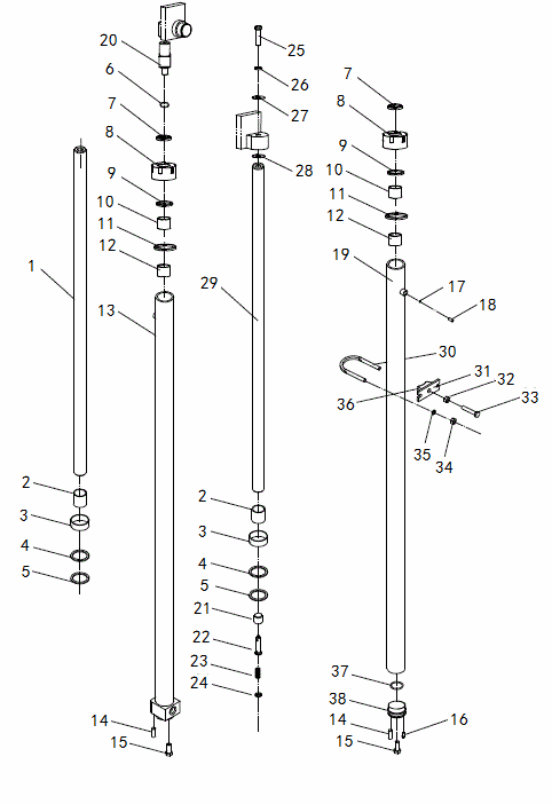

Рисунок - Инжир.72 Короткий подъем/Опускающий цилиндр (2.0,2.5T 2-сцена Полностью свободна)

page209 Рисунок - Инжир.72 Короткий подъем/Опускающий цилиндр (2.0,2.5T 2-сцена Полностью свободна) page209 Рисунок - Инжир.72 Короткий подъем/Опускающий цилиндр (2.0,2.5T 2-сцена Полностью свободна)
№ Артикул Наименование Кол-во Примечание
12 0000029086 Chain (Цепь) 2 H=4300mm
12 0000029112 Chain (Цепь) 2 H=4500mm
12 0000029108 Chain (Цепь) 2 H=5000mm
12 0000029106 Chain (Цепь) 2 H=5500mm
12 0000029090 Chain (Цепь) 2 H=6000mm
13 3068002014 Pin roll (Булавочный рулон) 4
14 0000028039 Split pin (Разъемный штифт) 12
15 3068006003 Chain joint II (Цепной шарнир II) 1
16 9000000014 Split pin (Разъемный штифт) 1
17 0000024050 Nut (Nut) 1
18 3068006002 Chain joint Ⅰ (Цепной шарнир Ⅰ) 1
19 3068022014 Dust-proof ring of frame (Пылезащитное кольцо рамы) 1
20 3068022015 Retainer ring (Стопорное кольцо) 1
21 3068002055 Front cylinder cover (Передняя крышка цилиндра) 1
22 0090000193 Screw (Гайка) 1
23 3068022016 Shaft seal (Уплотнение вала) 1
24 0000022102 O-ring (уплотнительное кольцо) 1
25 3068022017 Retainer ring (Стопорное кольцо) 1
26 3068001150 Front cylinder body (Передний корпус цилиндра) 1
27 3068027007 Steel backed bearing (Подшипник со стальной опорой) 1
28 3068019020 Supporting ring for hole (Опорное кольцо для отверстия) 1
29 3068001151 Posion (Положение) 1
30 0000022056 O -ring (O -кольцо) 1
31 3068002056 Joint of shut-off valve (Соединение запорного клапана) 1
32 0000025046 Spring washer (Пружинная шайба) 2
34 3068002075 Put the air blocking (Установите воздушную блокировку) 1
35 0000022026 Combination sealing washer (Комбинированная уплотнительная шайба) 1
29 3068001151 Posion (Положение) 1
30 0000022056 O -ring (O -кольцо) 1
31 3068002056 Joint of shut-off valve (Соединение запорного клапана) 1
32 0000025046 Spring washer (Пружинная шайба) 2
34 3068002075 Put the air blocking (Установите воздушную блокировку) 1
35 0000022026 Combination sealing washer (Комбинированная уплотнительная шайба) 1

Рисунок - Инжир73 Подъемный цилиндр (3.5T 2 ‐ уровень Полностью свободный)

page213 Рисунок - Инжир73 Подъемный цилиндр (3.5T 2 ‐ уровень Полностью свободный) page213 Рисунок - Инжир73 Подъемный цилиндр (3.5T 2 ‐ уровень Полностью свободный)
№ Артикул Наименование Кол-во Примечание
7 3068022011 Dust proof ring (Пылезащитное кольцо) 2
8 3068005003 Cylinder cover (Крышка цилиндра) 2
9 3068022023 Retainer ring (Стопорное кольцо) 2
10 3068019009 Retainer ring (Стопорное кольцо) 2
11 3068019010 Shaft seal (Уплотнение вала) 2
12 3068002074 Guide sleeve (Направляющая втулка) 2
13 3068001338 Left cylinder body (Левый корпус цилиндра) 1
14 0000028096 Cylindrical pin (Цилиндрический штифт) 6
15 0000023447 Bolt (Болт) 2
16 0000023144 Screw (Гайка) 1
17 0000022026 Cpmbination sealing washer (Уплотнительная шайба Cpmbination) 2
18 3068002075 Put the air blocking (Установите воздушную блокировку) 2
19 3068001340 Right cylinder body (Правый корпус цилиндра) 1
20 3007602007 Joint (Совместный) 1
21 3068002077 The seat (Сиденье) 1
22 3068002078 Buffer valve core (Сердечник буферного клапана) 1
23 3068031008 Spring (Spring) 1
21 3068002077 The seat (Сиденье) 1
22 3068002078 Buffer valve core (Сердечник буферного клапана) 1
23 3068031008 Spring (Spring) 1
24 3068002079 Buffer cover (Буферная крышка) 1
25 0000023275 Bolt (Болт) 2
24 3068002079 Buffer cover (Буферная крышка) 1
25 0000023275 Bolt (Болт) 2
26 0000025043 S pring washer (Прижимная шайба S) 2
27 0000025049 Flat washer (Плоская шайба) 2
28 3068004001 Adjustment pad (Регулировочная панель) 2
26 0000025043 S pring washer (Прижимная шайба S) 2
27 0000025049 Flat washer (Плоская шайба) 2
28 3068004001 Adjustment pad (Регулировочная панель) 2
29 3068001339 Right pison rod (Правый зубчатый стержень) 1
30 3068006001 Fixing ring of oil cylinder (Крепежное кольцо масляного цилиндра) 2
31 3068005001 Fixing base of oil cylinder (Крепежное основание масляного цилиндра) 2
32 0000024018 Hexagon nut (Шестигранная гайка) 6
33 0000023225 Bolt (Болт) 2
34 0000024037 Hexagon nut (Шестигранная гайка) 4
35 0000025041 Flat washer (Плоская шайба) 4
36 3008018001 Rubber cover (Резиновый чехол) 2
37 0000022074 O-ring (уплотнительное кольцо) 1
29 3068001339 Right pison rod (Правый зубчатый стержень) 1
30 3068006001 Fixing ring of oil cylinder (Крепежное кольцо масляного цилиндра) 2
31 3068005001 Fixing base of oil cylinder (Крепежное основание масляного цилиндра) 2
32 0000024018 Hexagon nut (Шестигранная гайка) 6
33 0000023225 Bolt (Болт) 2
34 0000024037 Hexagon nut (Шестигранная гайка) 4
35 0000025041 Flat washer (Плоская шайба) 4
36 3008018001 Rubber cover (Резиновый чехол) 2
37 0000022074 O-ring (уплотнительное кольцо) 1
38 3068002080 Bottom cover (Нижняя крышка) 1
38 3068002080 Bottom cover (Нижняя крышка) 1

Рисунок - Инжир.74 Подъемный цилиндр (3.0T 2 ‐ сцена Полностью свободна)

page217 Рисунок - Инжир.74 Подъемный цилиндр (3.0T 2 ‐ сцена Полностью свободна) page217 Рисунок - Инжир.74 Подъемный цилиндр (3.0T 2 ‐ сцена Полностью свободна)
№ Артикул Наименование Кол-во Примечание
8 3068015002 Slide valve (Золотниковый клапан) 2
9 3068019011 Supporting ring (Опорное кольцо) 2
10 3068002033 Left cylinder joint (Левый шарнир цилиндра) 1
11 0000022020 O ring (Уплотнительное кольцо) 1
12 3068022011 Dust proof ring (Пылезащитное кольцо) 2
13 3068019009 Retainer ring (Стопорное кольцо) 2
10 3068002033 Left cylinder joint (Левый шарнир цилиндра) 1
11 0000022020 O ring (Уплотнительное кольцо) 1
12 3068022011 Dust proof ring (Пылезащитное кольцо) 2
13 3068019009 Retainer ring (Стопорное кольцо) 2
14 3068019010 Shaft seal ISI (Уплотнение вала ISI) 2
15 3068002028 Cylinder cover (Крышка цилиндра) 2
16 0000022029 O ring (Уплотнительное кольцо) 2
17 0000022053 O ring (Уплотнительное кольцо) 2
18 3068027005 Steel backed bearing (Подшипник со стальной опорой) 2
19 3068001132 Left cylinder body (Левый корпус цилиндра) 1
14 3068019010 Shaft seal ISI (Уплотнение вала ISI) 2
15 3068002028 Cylinder cover (Крышка цилиндра) 2
16 0000022029 O ring (Уплотнительное кольцо) 2
17 0000022053 O ring (Уплотнительное кольцо) 2
18 3068027005 Steel backed bearing (Подшипник со стальной опорой) 2
19 3068001132 Left cylinder body (Левый корпус цилиндра) 1
20 3068007004 Right piston rod (Правый поршневой шток) 1
21 3068001133 Right cylinder body (Правый корпус цилиндра) 1
22 0000023275 Bolt (Болт) 2
23 3068004001 Adjustment washer (Регулировочная шайба) 2
24 3068015003 Shut-off valve (Запорный клапан) 1
25 0000022056 O-ring (уплотнительное кольцо) 1
26 0000023275 Bolt (Болт) 2
27 0000025043 Spring washer (Пружинная шайба) 2
28 0000025049 Adjustment pad (Регулировочная панель) 2
29 3068006001 Fixing ring of oil cylinder (Крепежное кольцо масляного цилиндра) 2
30 3068005001 Fixing base of oil cylinder (Крепежное основание масляного цилиндра) 2
31 0000025041 Spring washer (Пружинная шайба) 4
32 0000024037 Nut (Nut) 6
33 0000023225 Bolt (Болт) 2
34 3008002040 Joint (Совместный) 1
35 0000022056 O-ring (уплотнительное кольцо) 1
36 3068002059 Governor valve (Регулирующий клапан) 1
37 3008018001 Rubber cover (Резиновый чехол) 1
38 0000022026 Combination sealing washer (Комбинированная уплотнительная шайба) 2
39 3068002049 Put the air blocking (Установите воздушную блокировку) 2
40 0000024018 Nut (Nut) 2
20 3068007004 Right piston rod (Правый поршневой шток) 1
21 3068001133 Right cylinder body (Правый корпус цилиндра) 1
22 0000023275 Bolt (Болт) 2
23 3068004001 Adjustment washer (Регулировочная шайба) 2
24 3068015003 Shut-off valve (Запорный клапан) 1
25 0000022056 O-ring (уплотнительное кольцо) 1
26 0000023275 Bolt (Болт) 2
27 0000025043 Spring washer (Пружинная шайба) 2
28 0000025049 Adjustment pad (Регулировочная панель) 2
29 3068006001 Fixing ring of oil cylinder (Крепежное кольцо масляного цилиндра) 2
30 3068005001 Fixing base of oil cylinder (Крепежное основание масляного цилиндра) 2
31 0000025041 Spring washer (Пружинная шайба) 4
32 0000024037 Nut (Nut) 6
33 0000023225 Bolt (Болт) 2
34 3008002040 Joint (Совместный) 1
35 0000022056 O-ring (уплотнительное кольцо) 1
36 3068002059 Governor valve (Регулирующий клапан) 1
37 3008018001 Rubber cover (Резиновый чехол) 1
38 0000022026 Combination sealing washer (Комбинированная уплотнительная шайба) 2
39 3068002049 Put the air blocking (Установите воздушную блокировку) 2
40 0000024018 Nut (Nut) 2

Рисунок - Инжир.75 Подъемный цилиндр（2.0,2.5T 2 ‐ сцена Полностью свободна ）

page221 Рисунок - Инжир.75 Подъемный цилиндр（2.0,2.5T 2 ‐ сцена Полностью свободна ） page221 Рисунок - Инжир.75 Подъемный цилиндр（2.0,2.5T 2 ‐ сцена Полностью свободна ）
№ Артикул Наименование Кол-во Примечание
8 3068002051 Slide valve (Золотниковый клапан) 2
9 3068019019 Supporting ring (Опорное кольцо) 2
10 3068002047 Left cylinder joint (Левый шарнир цилиндра) 1
11 0000022020 O ring (Уплотнительное кольцо) 1
12 3068022013 Dust ring (Пылевое кольцо) 2
13 3068019017 Retaining ring (Стопорное кольцо) 2
14 3068019018 Shaft seal (Уплотнение вала) 2
15 3068002048 Cylinder cover (Крышка цилиндра) 2
16 0000022048 O-ring (уплотнительное кольцо) 2
17 0000022053 O-ring (уплотнительное кольцо) 2
18 3068027006 Steel backed bearing (Подшипник со стальной опорой) 2
19 3068001145 Left cylinder body (Левый корпус цилиндра) 1
20 3068002060 Right piston rod (Правый поршневой шток) 1
21 3068001146 Right cylinder body (Правый корпус цилиндра) 1
22 0000023275 Bolt (Болт) 2
23 3068004001 Adjust the Washer (Отрегулируйте шайбу) 2
24 3068002054 Shut-off valve (Запорный клапан) 1
25 0000022056 O ring (Уплотнительное кольцо) 1
26 0000023275 Bolt (Болт) 2
27 0000025043 Spring washer (Пружинная шайба) 2
28 0000025049 Flat pad (Плоская прокладка) 2
29 3068006001 Fixing ring of oil cylinder (Крепежное кольцо масляного цилиндра) 2
30 3068005001 Fixing base of oil cylinder (Крепежное основание масляного цилиндра) 2
31 0000025041 Spring washer (Пружинная шайба) 4
32 0000024037 Nut (Nut) 6
33 0000023225 Bolt (Болт) 2
34 3008002040 Joint (Совместный) 1
35 0000022056 O ring (Уплотнительное кольцо) 1
36 3068002059 Governor valve (Регулирующий клапан) 1
37 3008018001 Rubber bush (Резиновая втулка) 1
38 0000022026 Combination sealing washer (Комбинированная уплотнительная шайба) 2
39 3068002049 Put the air blocking (Установите воздушную блокировку) 2
40 0000024018 Nut (Nut) 2

Рисунок - Инжир.76 Короткий подъем/Опускающий цилиндр (3.0T 3 ‐ сцена Полностью свободна)

page225 Рисунок - Инжир.76 Короткий подъем/Опускающий цилиндр (3.0T 3 ‐ сцена Полностью свободна) page225 Рисунок - Инжир.76 Короткий подъем/Опускающий цилиндр (3.0T 3 ‐ сцена Полностью свободна)
№ Артикул Наименование Кол-во Примечание
19 3068022025 Dust-proof ring of frame (Пылезащитное кольцо рамы) 1
20 3068022026 Retaining ring (Стопорное кольцо) 1
21 3068005004 Cylinder cover (Крышка цилиндра) 1
22 9000000193 screw (Гайка) 1
23 0000022026 Combination sealing washer (Комбинированная уплотнительная шайба) 1
24 3068002075 Put the air blocking (Установите воздушную блокировку) 1
25 3068022027 Shaft seal (Уплотнение вала) 1
26 0000022135 O-ring (уплотнительное кольцо) 1
27 0000022136 O-ring (уплотнительное кольцо) 1
28 3068001346 Piston rod (Поршневой шток) 1
29 3068022029 Supporting ring for hole (Опорное кольцо для отверстия) 1
30 3068022030 Sealing ring (Уплотнительное кольцо) 1
31 33068001345 Cylinder body (Корпус цилиндра) 1
32 3068002081 Buffer valve core (Сердечник буферного клапана) 1
33 0000025112 Cpmbination sealing washer (Уплотнительная шайба Cpmbination) 1
34 3068031009 Spring (Spring) 1
35 3068002010 Straight tube joint (Прямое трубное соединение) 1
36 0000025046 Spring washer (Пружинная шайба) 2

Рисунок - Инжир.77 Короткий подъем/Опускающий цилиндр (3.0T 3 ‐ сцена Полностью свободна)

page229 Рисунок - Инжир.77 Короткий подъем/Опускающий цилиндр (3.0T 3 ‐ сцена Полностью свободна) page229 Рисунок - Инжир.77 Короткий подъем/Опускающий цилиндр (3.0T 3 ‐ сцена Полностью свободна)
№ Артикул Наименование Кол-во Примечание
18 3068006002 Chain JointI (Соединение цепей) 2
19 3068022009 Dust-proof ring of frame (Пылезащитное кольцо рамы) 1
20 3068019006 Retaining ring (Стопорное кольцо) 1
21 3068002026 Front cylinder cover (Передняя крышка цилиндра) 1
22 0090000193 screw (Гайка) 1
23 3068019007 Shaft seal (Уплотнение вала) 1
24 3068022010 Retaining ring (Стопорное кольцо) 1
25 3068027004 Steel backed bearing (Подшипник со стальной опорой) 1
26 3068007005 Piston rod (Поршневой шток) 1
27 3068019008 Supporting ring for hole (Опорное кольцо для отверстия) 1
28 3068001134 Front cylinder body (Передний корпус цилиндра) 1
29 0000022056 O ring (Уплотнительное кольцо) 1
30 3068002056 Joint of shut-off valve (Соединение запорного клапана) 1
31 0000022026 Combination sealing washer (Комбинированная уплотнительная шайба) 1
32 0000025046 Spring washer (Пружинная шайба) 2
33 3068002075 Put the air blocking (Установите воздушную блокировку) 1
18 3068006002 Chain JointI (Соединение цепей) 2
19 3068022009 Dust-proof ring of frame (Пылезащитное кольцо рамы) 1
20 3068019006 Retaining ring (Стопорное кольцо) 1
21 3068002026 Front cylinder cover (Передняя крышка цилиндра) 1
22 0090000193 screw (Гайка) 1
23 3068019007 Shaft seal (Уплотнение вала) 1
24 3068022010 Retaining ring (Стопорное кольцо) 1
25 3068027004 Steel backed bearing (Подшипник со стальной опорой) 1
26 3068007005 Piston rod (Поршневой шток) 1
27 3068019008 Supporting ring for hole (Опорное кольцо для отверстия) 1
28 3068001134 Front cylinder body (Передний корпус цилиндра) 1
29 0000022056 O ring (Уплотнительное кольцо) 1
30 3068002056 Joint of shut-off valve (Соединение запорного клапана) 1
31 0000022026 Combination sealing washer (Комбинированная уплотнительная шайба) 1
32 0000025046 Spring washer (Пружинная шайба) 2
33 3068002075 Put the air blocking (Установите воздушную блокировку) 1

Рисунок - Короткий подъем/Опускающий цилиндр (2.0,2.5T 3-сцена Полностью свободна)

page233 Рисунок - Короткий подъем/Опускающий цилиндр (2.0,2.5T 3-сцена Полностью свободна) page233 Рисунок - Короткий подъем/Опускающий цилиндр (2.0,2.5T 3-сцена Полностью свободна)
№ Артикул Наименование Кол-во Примечание
18 3068006002 Chain joint (Цепной шарнир) 2
19 3068022014 Dust-proof ring of frame (Пылезащитное кольцо рамы) 1
20 3068022015 Retaining ring (Стопорное кольцо) 1
21 3068002055 Front cylinder cover (Передняя крышка цилиндра) 1
22 0090000193 Screw (Гайка) 1
23 3068022016 Shaft seal (Уплотнение вала) 1
24 3068022017 Retaining ring (Стопорное кольцо) 1
25 3068027007 Steel backed bearing (Подшипник со стальной опорой) 1
26 3068001233 Piston rod (Поршневой шток) 1
27 3068019020 Supporting ring for hole (Опорное кольцо для отверстия) 1
28 3068001234 Front cylinder body (Передний корпус цилиндра) 1
29 0000022056 O ring (Уплотнительное кольцо) 1
30 3068002056 Joint of shut-off valve (Соединение запорного клапана) 1
31 0000022026 Combination sealing washer (Комбинированная уплотнительная шайба) 1
32 0000025046 Spring washer (Пружинная шайба) 2
33 3068002075 Put the air blocking (Установите воздушную блокировку) 1

Отправить запрос


Отправить

Другие артикулы каталога - FE4P20-35-BPT

Артикул Наименование Бренд Модель оборудования Тип документа Цена
3041500002 Gearbox 3041500002 (Коробка передач) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
9000010966 Gearbox 9000010966 (Коробка передач) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
3041500003 DC excited traction motor 3041500003 (Тяговый двигатель с возбуждением от постоянного тока) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
3041500014 DC excited traction motor 3041500014 (Тяговый двигатель с возбуждением от постоянного тока) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
9000010967 INVERTER DUTY AC trantion MOTORS 9000010967 (ДВИГАТЕЛИ ПЕРЕМЕННОГО ТОКА С ИНВЕРТОРНЫМ ПРИВОДОМ) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
9000010968 INVERTER DUTY AC trantion MOTORS 9000010968 (ДВИГАТЕЛИ ПЕРЕМЕННОГО ТОКА С ИНВЕРТОРНЫМ ПРИВОДОМ) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
3041519002 Cushion of motor 3041519002 (Амортизатор двигателя) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
00900000621 O-ring 00900000621 (уплотнительное кольцо) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
0000025042 Spring washer 0000025042 (Пружинная шайба) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
0000023134 bolt 0000023134 (Болт) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
0000023222 bolt 0000023222 (Болт) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
0000025041 Spring washer 0000025041 (Пружинная шайба) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
3041522001 Bearing cover 3041522001 (Крышка подшипника) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
3041505001 Gearbox shell 3041505001 (Корпус коробки передач) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
3041505014 Gearbox shell 3041505014 (Корпус коробки передач) Noblelift Каталог запчастей - FE4P20-35-BPT по запросу
Меню
РЕЖИМ РАБОТЫ
Пн-Пт: 09:00 - 18:00
ОБРАТНАЯ СВЯЗЬ
info@skladliga.ru
БЕСПЛАТНЫЙ ЗВОНОК
8 800 511 59 41
