washer GB97.1-6-200HV 910400100005 (Стиральная машина GB97.1-6-200ХВ)

Артикул представлен в следующих категориях:

281298501004 /Ножной тормоз в сборе 281298501005 /Ручной тормоз в сборе 281298501006 /Рулевое устройство 281298501007 /Рулевая ось и установка 281298501011 /установка вытяжки 281298501013 /Левая боковая дверь 281298501014 /Крышка клапана 281298501015 /Сборка рамы 281298501019 ( )/Многонаправленный регулирующий клапан (бигеминия) 281298501020 ( )/Многонаправленный регулирующий клапан (тройничный нерв) 281298501021 ( ) /Многонаправленный регулирующий клапан(четыре сустава) 281298501025 ( )/Трубопровод для подъема мачты(двухступенчатый полный свободный подъем) 281298501029 （） /Боковой переключатель и установка трубопровода(двухступенчатый полный бесплатный) 281298501044 /Электрическая система 281298501044 /Электрическая система 281298501046 /Разъем питания в сборе
по запросу
Бренд Noblelift
Артикул 910400100005

Оригинальная запасная часть washer GB97.1-6-200HV for Noblelift FE3D16-20N Part Number: 910400100005 , Стиральная машина GB97.1-6-200ХВ (артикул 910400100005) предназначена для техники Noblelift FE3D16-20N. Деталь обеспечивает надежную работу оборудования, выполнена по стандартам производителя и подходит для повседневной эксплуатации.



Характеристики

Артикул: 910400100005, Наименование: Стиральная машина GB97.1-6-200ХВ , Наименование (EN): washer GB97.1-6-200HV , Бренд: Noblelift, Модель техники: FE3D16-20N, Тип запчасти: Оригинальная



Назначение и совместимость

Деталь совместима со следующими моделями техники:

PTE12N, PTE15N, PTE15NSC, PTE20N, PTE15-20N-Pro, PSE12B-PSE12N, PS12L, PS16L, PS20L, PT20N, PT25-30N, FE4P16-18N, FE4P20-25N, FE4P30-35N, FE3R08-12N, FE4P14-16-20QC, RT20ProH, RT20P, RT20B, RT16P, RT16B, RT16Li, FE4P16-18, ESFH10, ECL15B-ECL15N, PS16TSL, PS12TSL, PS20, PS12-15CB-C, PS18TSL-PM03, PSCB12-16-18CB, PS12N, PS16N, PS15RMPLUS, PS13RMPLUS, OPX15, PS12DL, PS16DL, PS16DN, PS16NW, PS20NW, PSE06BCB-PSE06BCB, PSE12BD-PSE12ND, PSE12BSL-PSE12NSL, PSE12BM-PSE12NM, PSE15L-C2, PS13RM16PLUS, PS15RM16PLUS, SWB-130, SWB-130S, FE4P40-50QL, FE4P60-80N, FE3D16-20N, FE4P40-50N, FE4P25-35QH, FE3R16NC-PM-2023-6-27, PS12/15CB-C

Если вы не уверены в совместимости, свяжитесь с нами — мы поможем подобрать нужную запчасть по серийному номеру техники.



Доставка и наличие

Запасная часть Стиральная машина GB97.1-6-200ХВ 910400100005 доступна к заказу с возможностью доставки по всей территории России, а также в страны СНГ. Мы сотрудничаем с ведущими логистическими компаниями (СДЭК, Деловые Линии, Boxberry, Почта России и др.), что позволяет нам предлагать как экономичную, так и быструю экспресс-доставку.

Сроки доставки зависят от региона и выбранного способа отправки — в среднем от 1 до 5 рабочих дней. Точные сроки и стоимость доставки вы можете уточнить при оформлении заказа.

Также доступен самовывоз со склада в вашем городе (при наличии филиала или партнерского пункта выдачи). Перед визитом просим уточнять наличие детали у менеджера.

Если детали нет в наличии на складе, мы предложим вам альтернативные варианты или оформим поставку под заказ с минимальными сроками.



Артикул 910400100005 представлен в следующих каталогах запчастей Noblelift:

PTE12N (PM Version V07)
PTE15N (PM Version V08)
PTE15NSC (PM Version V04)
PTE20N (PM Version V07)
PTE15-20N-Pro (PM Version V04)
PSE12B-PSE12N (Version PM V04)
PS12L (PM Version V03)
PS16L (PM Version V03)
PS20L (PM Version V04)
PT20N (PM Version V01)
PT25-30N(PM Version V01)
FE4P16-18N (PM 2023-2-23)
FE4P20-25N (PM 2024-2-51)
FE4P30-35N (PM V03)
FE3R08-12N (PM - 20230403)
FE4P14-16-20QC (PM V10 20250321)
RT20ProH
RT20P (PM-05)
RT20B (PM-02)
RT16P (PM-03)
RT16B
RT16Li (PM 02-1)
FE4P16-18
ESFH10 (PM 01)
ECL15B-ECL15N (PM 01)
PS16TSL (PM 03)
PS12TSL (PM 03)
PS20 (BPT 004)
PS12-15CB-C (PM 01)
PS18TSL-PM03
PSCB12-16-18CB
PS12N ( PM 03 )
PS16N ( PM 04 )
PS15RMPLUS
PS13RMPLUS
OPX15
PS12DL
PS16DL
PS16DN
PS16NW
PS20NW
PSE06BCB-PSE06BCB
PSE12BD-PSE12ND
PSE12BSL-PSE12NSL
PSE12BM-PSE12NM
PSE15L-C2
PS13RM16PLUS
PS15RM16PLUS
SWB-130
SWB-130S
FE4P40-50QL
FE4P60-80N
FE3D16-20N (текущий каталог)
FE4P40-50N
FE4P25-35QH
FE3R16NC-PM-2023-6-27
PS12/15CB-C
PS16N

Рисунок - 281298501004 /Ножной тормоз в сборе

page9 Рисунок - 281298501004 /Ножной тормоз в сборе page9 Рисунок - 281298501004 /Ножной тормоз в сборе
№ Артикул Наименование Кол-во Примечание
1 281211510007 brake master cylinder (Главный тормозной цилиндр) 1
2 910300100007 bolt GB6170-M10-10 (Болт GB6170-M10-10) 3
3 910400500007 spring washer GB93-10 (Пружинная шайба GB93-10) 2
4 910400100007 washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 2
5 910100300037 bolt GB5783-M10x30-8.8 (Болт GB5783-M10x30-8.8) 3
6 281211511002 foot brake pedal (ножная педаль тормоза) 1
7 281211521019 pedal pad (Накладка на педаль) 1
6 281211511002 foot brake pedal (ножная педаль тормоза) 1
7 281211521019 pedal pad (Накладка на педаль) 1
8 281211521018 foot brake draw spring (нажимная пружина ножного тормоза) 1
9 940500100030 coverΦ25xΦ28x30-SF-1 (ПокрытиеΦ25xΦ28x30-sf-1) 2
10 910600600015 pin GB91-2x20 (Pin-код GB91-2x20) 1
11 255011520010 washer (Washer) 1
12 281211511001 fixing seat (Фиксирующее сиденье) 1
8 281211521018 foot brake draw spring (нажимная пружина ножного тормоза) 1
9 940500100030 coverΦ25xΦ28x30-SF-1 (ПокрытиеΦ25xΦ28x30-sf-1) 2
10 910600600015 pin GB91-2x20 (Pin-код GB91-2x20) 1
11 255011520010 washer (Washer) 1
12 281211511001 fixing seat (Фиксирующее сиденье) 1
13 281211511003 foot brake pin roll (ролик штифта ножного тормоза) 1
14 910400100005 washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 1
15 910400500005 spring washer GB93-6 (Пружинная шайба GB93-6) 1
16 910100300003 nut GB5783-M5x12-8.8 (Гайка GB5783-M5x12-8.8) 1
13 281211511003 foot brake pin roll (ролик штифта ножного тормоза) 1
14 910400100005 washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 1
15 910400500005 spring washer GB93-6 (Пружинная шайба GB93-6) 1
16 910100300003 nut GB5783-M5x12-8.8 (Гайка GB5783-M5x12-8.8) 1

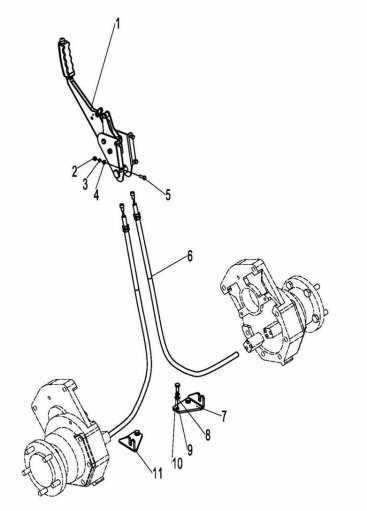

Рисунок - 281298501005 /Ручной тормоз в сборе

page10 Рисунок - 281298501005 /Ручной тормоз в сборе
№ Артикул Наименование Кол-во Примечание
1 281212010002 Hand braking (Ручное торможение) 1
2 910300100005 Nut GB6170-M6-10 (Гайка GB6170-M6-10) 4
3 910400500005 spring washer GB93-6 (Пружинная шайба GB93-6) 4
4 910400100005 washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 4
5 910100300011 bolt GB5783-M6x20-8.8 (Болт GB5783-M6x20-8.8) 4
6 281212020036 Pipe brake assembly (Трубчатый тормозной узел) 2
7 281211521001 Holder 1 （ steel tube braking ） (Держатель 1 （ торможение стальной трубой ）) 1
8 940400100006 washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) 4
9 910400500006 spring washer GB93-8 (Пружинная шайба GB93-8) 4
10 910100300022 bolt GB5783-M8x20-8.8 (Болт GB5783-M8x20-8.8) 4
11 281211521002 Holder 2 （ steel tube braking ） (Держатель 2 （ торможение стальной трубой ）) 1

Рисунок - 281298501006 /Рулевое устройство

page11 Рисунок - 281298501006 /Рулевое устройство
№ Артикул Наименование Кол-во Примечание
1 255015010007 Adjustadle Fixing Handle (Ручка для крепления регулируемой насадки) 1
1 255015010007 Adjustadle Fixing Handle (Ручка для крепления регулируемой насадки) 1
2 910600400011 elastic pin GB879.1-4x30 (эластичный штифт GB879.1-4x30) 1
2 910600400011 elastic pin GB879.1-4x30 (эластичный штифт GB879.1-4x30) 1
3 255015020025 clamp holder sleeve (втулка зажимного держателя) 1
3 255015020025 clamp holder sleeve (втулка зажимного держателя) 1
4 281215010002 Steeling (Закаляющий) 1
4 281215010002 Steeling (Закаляющий) 1
5 255015020019 Strict lump (Строгая глыба) 1
6 910300300006 nut GB6172.1-M12-05 (Гайка GB6172.1-M12-05) 1
7 910100300057 bolt GB5783-M12x70-8.8 (Болт GB5783-M12x70-8.8) 1
8 255015010001 Steeling pipe column (Колонна стальных труб) 1
9 255015010003 Steering wheel (Рулевое колесо) 1
5 255015020019 Strict lump (Строгая глыба) 1
6 910300300006 nut GB6172.1-M12-05 (Гайка GB6172.1-M12-05) 1
7 910100300057 bolt GB5783-M12x70-8.8 (Болт GB5783-M12x70-8.8) 1
8 255015010001 Steeling pipe column (Колонна стальных труб) 1
9 255015010003 Steering wheel (Рулевое колесо) 1
10 910600700014 Pin axle GB882-6x26x1.6 (Штифтовая ось GB882-6x26x1.6) 1
11 910600600005 Pin GB91-1.6x10 (Pin-код GB91-1.6x10) 1
10 910600700014 Pin axle GB882-6x26x1.6 (Штифтовая ось GB882-6x26x1.6) 1
11 910600600005 Pin GB91-1.6x10 (Pin-код GB91-1.6x10) 1
12 255015020002 Solid seat (Прочное сиденье) 1
12 255015020002 Solid seat (Прочное сиденье) 1
13 255015010005 Adjust pole (Отрегулируйте полюс) 1
13 255015010005 Adjust pole (Отрегулируйте полюс) 1
14 255015020021 Adjust nut (Регулировочная гайка) 1
15 911200100004 Oil cup JB7940.1-M10x1 (Масляный стакан JB7940.1-M10x1) 1
14 255015020021 Adjust nut (Регулировочная гайка) 1
15 911200100004 Oil cup JB7940.1-M10x1 (Масляный стакан JB7940.1-M10x1) 1
16 940500200016 Recombination cover Φ 16x Φ 18x16-SF-1 (Покрытие для рекомбинации Φ 16x Φ 18x16-sf-1) 2
17 255011510003 Axle Φ16x135 (Ось Φ16x135) 1
18 910400100005 washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 1
19 910400500005 spring washer GB93-6 (Пружинная шайба GB93-6) 1
20 910100300009 bolt GB5783-M6x12-8.8 (Болт GB5783-M6x12-8.8) 1
21 910100300036 bolt GB5783-M10x25-8.8 (Болт GB5783-M10x25-8.8) 4
22 910400500007 spring washer GB93-10 (Пружинная шайба GB93-10) 4
23 910400100007 washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 4
24 281215011004 Seat (Сиденье) 1
16 940500200016 Recombination cover Φ 16x Φ 18x16-SF-1 (Покрытие для рекомбинации Φ 16x Φ 18x16-sf-1) 2
17 255011510003 Axle Φ16x135 (Ось Φ16x135) 1
18 910400100005 washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 1
19 910400500005 spring washer GB93-6 (Пружинная шайба GB93-6) 1
20 910100300009 bolt GB5783-M6x12-8.8 (Болт GB5783-M6x12-8.8) 1
21 910100300036 bolt GB5783-M10x25-8.8 (Болт GB5783-M10x25-8.8) 4
22 910400500007 spring washer GB93-10 (Пружинная шайба GB93-10) 4
23 910400100007 washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 4
24 281215011004 Seat (Сиденье) 1

Рисунок - 281298501007 /Рулевая ось и установка

page12 Рисунок - 281298501007 /Рулевая ось и установка
№ Артикул Наименование Кол-во Примечание
1 281215510001 Steering wheel 15X41/2-8(solid ) (Рулевое колесо 15x41/2-8(твердый )) 2 /optional
1 281215510002 Steering wheel 15X41/2-8(environm (Рулевое колесо 15x41/2-8(окружающая среда) 2 /optional
1 281215511001 tire Rim 3.00D-8 (обод шины 3.00D-8) 2
2 281215511002 Tire 15x41/2-8( solid ) (Шина 15x41/2-8( твердый )) 2 /optional
2 281215511003 Tire 15x41/2-8( environmental ) (Шина 15x41/2-8( Экологический )) 2 /optional
3 910400100010 washer GB97.1-16-200HV (Стиральная машина GB97.1-16-200ХВ) 5
4 910300500008 Nut GB889.1-M16-10 (Гайка GB889.1-M16-10) 5
5 910300100005 Nut GB6170-M6-10 (Гайка GB6170-M6-10) 1
6 281216010001 sensor bracket (кронштейн датчика) 1
7 921800200007 Potentiometer Vert-X (Потенциометр Vert-X) 1
8 910200200003 Bolt GB70.1-M3x12-8.8 (Болт GB70.1-M3x12-8.8) 2
9 281216021001 sensor bracket (кронштейн датчика) 1
10 910400500003 spring washer GB93-4 (Пружинная шайба GB93-4) 2
11 910200200016 Bolt GB70.1-M4x20-8.8 (Болт GB70.1-M4x20-8.8) 2
12 910400100003 washer GB97.1-4-200HV (Стиральная машина GB97.1-4-200ХВ) 2
13 910200200035 Bolt GB70.1-M6x16-8.8 (Болт GB70.1-M6x16-8.8) 2
14 910400500005 spring washer GB93-6 (Пружинная шайба GB93-6) 2
15 910400100005 washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 2
16 910400500002 spring washer GB93-3 (Пружинная шайба GB93-3) 2
17 910400100002 washer GB97.1-3-200HV (Стиральная машина GB97.1-3-200ХВ) 2
18 281216010002 steering axle (Ось рулевого управления) 1
18 281216010003 steering axle (Ось рулевого управления) 1
19 281298516014 Rim nut (Ободная гайка) 10
20 910100100074 Bolt GB5782-M16x70-8.8 (Болт GB5782-M16x70-8.8) 5

Рисунок - 281298501011 /установка вытяжки

page17 Рисунок - 281298501011 /установка вытяжки
№ Артикул Наименование Кол-во Примечание
1 281221011002 battery upper cover (верхняя крышка аккумуляторной батареи) 1 FE3D16-18N
1 281321011002 battery upper cover (верхняя крышка аккумуляторной батареи) 1 FE3D20N
1 281221011002 battery upper cover (верхняя крышка аккумуляторной батареи) 1 FE3D16-18N
1 281321011002 battery upper cover (верхняя крышка аккумуляторной батареи) 1 FE3D20N
2 910300100005 Nult GB6170-M6-10 (Нулевой объем ГБ6170-M6-10) 8
3 255021010016 welded back floor (Сварной задний пол) 2
2 910300100005 Nult GB6170-M6-10 (Нулевой объем ГБ6170-M6-10) 8
3 255021010016 welded back floor (Сварной задний пол) 2
4 255021020003 Decorate cover (Украсьте обложку) 1
4 255021020003 Decorate cover (Украсьте обложку) 1
5 255021020046 Safe ring φ35 (Безопасное кольцо φ35) 1
6 910200500053 Nult GB818-M6x20-4.8 (Нулевой объем ГБ818-M6x20-4.8) 2
7 255021020020 knob (Ручка) 1
8 910400500005 spring washer GB93-6 (Пружинная шайба GB93-6) 4
9 255021020068 washer (Washer) 2
5 255021020046 Safe ring φ35 (Безопасное кольцо φ35) 1
6 910200500053 Nult GB818-M6x20-4.8 (Нулевой объем ГБ818-M6x20-4.8) 2
7 255021020020 knob (Ручка) 1
8 910400500005 spring washer GB93-6 (Пружинная шайба GB93-6) 4
9 255021020068 washer (Washer) 2
10 281221011005 welded hinge (сварная петля) 1
11 910100300024 Nult GB5783-M8x30-8.8 (Нулевой объем ГБ5783-M8x30-8.8) 4
12 910200500056 Nult GB818-M6x35-4.8 (Нулевой объем ГБ818-M6x35-4.8) 2
10 281221011005 welded hinge (сварная петля) 1
11 910100300024 Nult GB5783-M8x30-8.8 (Нулевой объем ГБ5783-M8x30-8.8) 4
12 910200500056 Nult GB818-M6x35-4.8 (Нулевой объем ГБ818-M6x35-4.8) 2
13 255021010010 Lock upper cover (Зафиксируйте верхнюю крышку) 1
14 255021020052 Lock (Замок) 1
15 910400100005 washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 2
16 910400500008 spring washer GB93-12 (Пружинная шайба GB93-12) 1
17 910400100008 washer GB97.1-12-200HV (Стиральная машина GB97.1-12-200ХВ) 1
18 910300100008 Nult GB6170-M12-10 (Нулевой объем ГБ6170-M12-10) 1
19 910200500021 Nult GB818-M4x10-4.8 (Нулевой объем ГБ818-M4x10-4.8) 2
13 255021010010 Lock upper cover (Зафиксируйте верхнюю крышку) 1
14 255021020052 Lock (Замок) 1
15 910400100005 washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 2
16 910400500008 spring washer GB93-12 (Пружинная шайба GB93-12) 1
17 910400100008 washer GB97.1-12-200HV (Стиральная машина GB97.1-12-200ХВ) 1
18 910300100008 Nult GB6170-M12-10 (Нулевой объем ГБ6170-M12-10) 1
19 910200500021 Nult GB818-M4x10-4.8 (Нулевой объем ГБ818-M4x10-4.8) 2
20 255021020055 Fixing Board (Крепежная доска) 1
21 255021020021 Knob(inside) (Ручка(внутри)) 1
22 910100300023 Bolt GB5783-M8x25-8.8 (Болт GB5783-M8x25-8.8) 6
23 255037510001 Seats (standard) (Места (стандарт)) 1 /optional
23 255037510003 Seats (comfort) (Места (комфорт)) 1 /optional
23 255037510004 Seat (damping type) (Сиденье (тип демпфирования)) 1 /optional
24 910400500006 spring washer GB93-8 (Пружинная шайба GB93-8) 10
25 910400100006 washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) 10
20 255021020055 Fixing Board (Крепежная доска) 1
21 255021020021 Knob(inside) (Ручка(внутри)) 1
22 910100300023 Bolt GB5783-M8x25-8.8 (Болт GB5783-M8x25-8.8) 6
23 255037510001 Seats (standard) (Места (стандарт)) 1 /optional
23 255037510003 Seats (comfort) (Места (комфорт)) 1 /optional
23 255037510004 Seat (damping type) (Сиденье (тип демпфирования)) 1 /optional
24 910400500006 spring washer GB93-8 (Пружинная шайба GB93-8) 10
25 910400100006 washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) 10
26 255021020054 washe (мыть) 2
27 255021020045 Board (Доска) 2
28 255021020043 Bolt (Болт) 2
26 255021020054 washe (мыть) 2
27 255021020045 Board (Доска) 2
28 255021020043 Bolt (Болт) 2

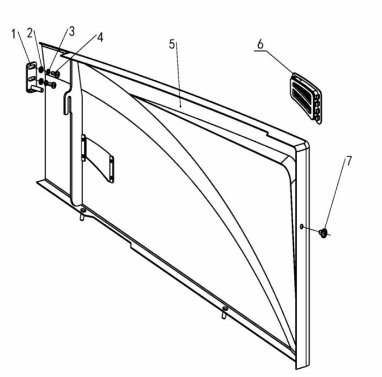

Рисунок - 281298501013 /Левая боковая дверь

page20 Рисунок - 281298501013 /Левая боковая дверь
№ Артикул Наименование Кол-во Примечание
1 255021010015 welded pothook (сварной крючок для прихватки) 1
2 910400100005 washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 2
3 910400500005 spring washer GB93-6 (Пружинная шайба GB93-6) 2
4 910200500052 Nut GB818-M6x16-4.8 (Гайка GB818-M6x16-4.8) 2
5 281221011003 welded door (сварная дверь) 1 FE3D16-18N
1 255021010015 welded pothook (сварной крючок для прихватки) 1
2 910400100005 washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 2
3 910400500005 spring washer GB93-6 (Пружинная шайба GB93-6) 2
4 910200500052 Nut GB818-M6x16-4.8 (Гайка GB818-M6x16-4.8) 2
5 281221011003 welded door (сварная дверь) 1 FE3D16-18N
1 255021010015 welded pothook (сварной крючок для прихватки) 1
2 910400100005 washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 2
3 910400500005 spring washer GB93-6 (Пружинная шайба GB93-6) 2
4 910200500052 Nut GB818-M6x16-4.8 (Гайка GB818-M6x16-4.8) 2
5 281221011003 welded door (сварная дверь) 1 FE3D16-18N
5 281421011001 welded door(left-LI ) (сварная дверь(слева-ЛИ )) 1 FE3D16-18N
5 281321011003 welded door (сварная дверь) 1 FE3D20N
5 281621011001 welded door(left-LI ） (сварная дверь(слева-ЛИ ）) 1 FE3D20N
6 505621510004 Hole (Отверстие) 1
7 255021020060 Bolt (Болт) 1
5 281421011001 welded door(left-LI ) (сварная дверь(слева-ЛИ )) 1 FE3D16-18N
5 281321011003 welded door (сварная дверь) 1 FE3D20N
5 281621011001 welded door(left-LI ） (сварная дверь(слева-ЛИ ）) 1 FE3D20N
6 505621510004 Hole (Отверстие) 1
7 255021020060 Bolt (Болт) 1
5 281421011001 welded door(left-LI ) (сварная дверь(слева-ЛИ )) 1 FE3D16-18N
5 281321011003 welded door (сварная дверь) 1 FE3D20N
5 281621011001 welded door(left-LI ） (сварная дверь(слева-ЛИ ）) 1 FE3D20N
6 505621510004 Hole (Отверстие) 1
7 255021020060 Bolt (Болт) 1

Рисунок - 281298501014 /Крышка клапана

page21 Рисунок - 281298501014 /Крышка клапана
№ Артикул Наименование Кол-во Примечание
1 281221021002 Safeguard cover (Защитная крышка) 1
2 940801500001 M6 nut (M6 Nut) 4
3 941100100009 Bolt M6x16-4.8 (Болт M6x16-4.8) 4
4 255021020051 Holder (Держатель) 2
5 910400100005 washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 2
6 910400500005 spring washer GB93-6 (Пружинная шайба GB93-6) 2
7 910200500053 Nut GB818-M6x20-4.8 (Гайка GB818-M6x20-4.8) 4
8 281221021001 Safeguard cover (Защитная крышка) 1

Рисунок - 281298501015 /Сборка рамы

page22 Рисунок - 281298501015 /Сборка рамы
№ Артикул Наименование Кол-во Примечание
1 281221511001 Welded frame (Сварная рама) 1 FE3D16-18N
1 281321511001 Welded frame (Сварная рама) 1 FE3D20N
2 281221521062 Holder (Держатель) 1
3 910400100005 Washer (Washer) 8
4 910400500005 spring washer GB93-6 (Пружинная шайба GB93-6) 8
5 910100300009 Bolt GB5783-M6x12-8.8 (Болт GB5783-M6x12-8.8) 8
6 940801500002 M8 nut (M8 Nut) 2
1 281221511001 Welded frame (Сварная рама) 1 FE3D16-18N
1 281321511001 Welded frame (Сварная рама) 1 FE3D20N
2 281221521062 Holder (Держатель) 1
3 910400100005 Washer (Washer) 8
4 910400500005 spring washer GB93-6 (Пружинная шайба GB93-6) 8
5 910100300009 Bolt GB5783-M6x12-8.8 (Болт GB5783-M6x12-8.8) 8
6 940801500002 M8 nut (M8 Nut) 2
7 281221511011 Welded Valve pole seat (Сварное седло полюса клапана) 1
8 281221521052 Cover (Покрытие) 1
9 940801500001 M6 nut (M6 Nut) 1
7 281221511011 Welded Valve pole seat (Сварное седло полюса клапана) 1
8 281221521052 Cover (Покрытие) 1
9 940801500001 M6 nut (M6 Nut) 1
10 281221521082 Flxation board (Печатная плата) 1
11 910400100006 Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) 7
12 910400500006 spring washer GB93-8 (Пружинная шайба GB93-8) 7
13 910100300020 Bolt (Болт) 7
10 281221521082 Flxation board (Печатная плата) 1
11 910400100006 Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) 7
12 910400500006 spring washer GB93-8 (Пружинная шайба GB93-8) 7
13 910100300020 Bolt (Болт) 7
14 281221511004 Welded cover (Сварная крышка) 1
14 281221511004 Welded cover (Сварная крышка) 1
15 281221511009 Welded instrument shelf (Сварная полка для инструментов) 1
16 910400100007 Washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 5
17 910400500007 spring washer GB93-10 (Пружинная шайба GB93-10) 5
18 910100300035 Bolt GB5783-M10x20-8.8 (Болт GB5783-M10x20-8.8) 5
19 281221511006 Welded cover (Сварная крышка) 1
20 910200300024 Nut GB70.2-M8x16-8.8 (Гайка GB70.2-M8x16-8.8) 2
15 281221511009 Welded instrument shelf (Сварная полка для инструментов) 1
16 910400100007 Washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 5
17 910400500007 spring washer GB93-10 (Пружинная шайба GB93-10) 5
18 910100300035 Bolt GB5783-M10x20-8.8 (Болт GB5783-M10x20-8.8) 5
19 281221511006 Welded cover (Сварная крышка) 1
20 910200300024 Nut GB70.2-M8x16-8.8 (Гайка GB70.2-M8x16-8.8) 2
21 281221511005 Welded board (Сварная доска) 1
22 910100300069 Bolt GB5783-M16x35-8.8 (Болт GB5783-M16x35-8.8) 2
21 281221511005 Welded board (Сварная доска) 1
22 910100300069 Bolt GB5783-M16x35-8.8 (Болт GB5783-M16x35-8.8) 2
23 281221521062 Support (top cover right) (Поддержка (верхняя крышка справа)) 1
24 281221521051 Fixed bracket (Фиксированный кронштейн) 2
23 281221521062 Support (top cover right) (Поддержка (верхняя крышка справа)) 1
24 281221521051 Fixed bracket (Фиксированный кронштейн) 2

Рисунок - 281298501019 ( )/Многонаправленный регулирующий клапан (бигеминия)

page27 Рисунок - 281298501019 ( )/Многонаправленный регулирующий клапан (бигеминия)
№ Артикул Наименование Кол-во Примечание
1 910100300036 Bolt GB5783-M10x25-8.8 (Болт GB5783-M10x25-8.8) 3
2 910400500007 spring washer GB93-10 (Пружинная шайба GB93-10) 6
3 910400100007 washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 6
4 281224511002 Multi way valve (two combined) (Многоходовой клапан (два объединенных)) 1
4 281224513002 Multi way valve (two solenoid valve) (Многоходовой клапан (два электромагнитных клапана)) 1
5 910100300009 Bolt GB5783-M6x12-8.8 (Болт GB5783-M6x12-8.8) 5
6 910400500005 spring washer GB93-6 (Пружинная шайба GB93-6) 7
7 910400100005 washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 9
8 255024510009 Axle Φ16x168 (Ось Φ16x168) 1
9 281224511001 Frame assembly (Сборка рамы) 1
10 910300500005 Nut GB889.1-M10-10 (Гайка GB889.1-M10-10) 2
11 910100300035 Bolt GB5783-M10x20-8.8 (Болт GB5783-M10x20-8.8) 2
12 941100800001 Axle B4.75x20-c1B (Ось B4.75x20-c1B) 4
13 910600600011 Axle GB91-2x12 (Ось GB91-2x12) 4
14 255025020003 joint (Совместный) 2
15 910300100006 Nut GB6170-M8-10 (Гайка GB6170-M8-10) 2
16 255024520017 Link pole (Соединительный столб) 2
17 940500100006 Cover Φ16xΦ18x15-SF-1 (Покрытие Φ16xΦ18x15-sf-1) 4
18 255024510004 Welded joystick(lifting) (Сварной джойстик(поднимание)) 1
19 255024520022 Handle ball(lifting) (Ручка с шариком(поднимание)) 1
20 255024510005 Welded joystick(slope) (Сварной джойстик(склон)) 1
21 255024520023 Handle ball(slope) (Ручка с шариком(склон)) 1
22 255024520028 Cover (Покрытие) 2
23 281224521001 Fixing plate (Крепежная пластина) 1
24 281224521001-1 Handle Axle φ10x60 (Ось рукоятки φ10x60) 1
25 281224521001-2 Spring (Spring) 1
26 281224521001-3 Axle φ18x27.5 (Ось φ18x27.5) 1
27 281224521001-4 Handle (Ручка) 1
28 281224521001-5 Spring axle GB879.1-3x16 (Пружинная ось GB879.1-3x16) 1
29 255024510006 Handle (Ручка) 1

Рисунок - 281298501020 ( )/Многонаправленный регулирующий клапан (тройничный нерв)

page28 Рисунок - 281298501020 ( )/Многонаправленный регулирующий клапан (тройничный нерв)
№ Артикул Наименование Кол-во Примечание
1 910100300036 Bolt GB5783-M10x25-8.8 (Болт GB5783-M10x25-8.8) 3
2 910400500007 spring washer GB93-10 (Пружинная шайба GB93-10) 6
3 910400100007 washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 6
4 281225011002 Multi way valve (three combined) (Многоходовой клапан (три комбинированных)) 1
4 281225013002 Multi way valve (three solenoid valv (Многоходовой клапан (три электромагнитных клапана) 1
5 910100300009 Bolt GB5783-M6x12-8.8 (Болт GB5783-M6x12-8.8) 5
6 910400500005 spring washer GB93-6 (Пружинная шайба GB93-6) 7
7 910400100005 washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 9
8 255024510009 Axle Φ16x168 (Ось Φ16x168) 1
9 281224511001 Frame assembly (Сборка рамы) 1
10 910300500005 Nut GB889.1-M10-10 (Гайка GB889.1-M10-10) 2
11 910100300035 Bolt GB5783-M10x20-8.8 (Болт GB5783-M10x20-8.8) 2
12 941100800001 Axle B4.75x20-c1B (Ось B4.75x20-c1B) 6
13 910600600011 Axle GB91-2x12 (Ось GB91-2x12) 6
14 255025020003 Joint (Совместный) 3
15 910300100006 Nut GB6170-M8-10 (Гайка GB6170-M8-10) 3
16 255024520017 Joint (Совместный) 3
17 940500100006 Sleeve Φ16xΦ18x15-SF-1 (Рукав Φ16xΦ18x15-sf-1) 6
18 255024510004 Control lever welding (lifting) (Сварка рычагом управления (поднимание)) 1
19 255024520022 Handle ball ( lifting ) (Ручка с шариком ( поднимание )) 1
20 255024510005 Control lever welding (slope) (Сварка рычагом управления (склон)) 1
21 255024520023 Handle ball(slope) (Ручка с шариком(склон)) 1
22 255025010001 Control lever welding ( accessory 1) (Сварка рычагом управления ( аксессуар 1)) 1
23 255025020002 Handle ball (accessory 1) (Ручка с шариком (аксессуар 1)) 1
24 255024520028 Sleeve (Рукав) 1
25 281224521001 Fixing seat (Фиксирующее сиденье) 1
26 281224521001-1 Handle axleφ10x60 (Ось рукояткиφ10x60) 1
27 281224521001-2 Spring (Spring) 1
28 281224521001-3 Axle φ18x27.5 (Ось φ18x27.5) 1
29 281224521001-4 Handle (Ручка) 1
30 281224521001-5 Dowel pin GB879.1-3x16 (Дюбельный штифт GB879.1-3x16) 1
4 281225013002 Multi way valve (three solenoid valv (Многоходовой клапан (три электромагнитных клапана) 1
5 910100300009 Bolt GB5783-M6x12-8.8 (Болт GB5783-M6x12-8.8) 5
6 910400500005 spring washer GB93-6 (Пружинная шайба GB93-6) 7
7 910400100005 washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 9
8 255024510009 Axle Φ16x168 (Ось Φ16x168) 1
9 281224511001 Frame assembly (Сборка рамы) 1
10 910300500005 Nut GB889.1-M10-10 (Гайка GB889.1-M10-10) 2
11 910100300035 Bolt GB5783-M10x20-8.8 (Болт GB5783-M10x20-8.8) 2
12 941100800001 Axle B4.75x20-c1B (Ось B4.75x20-c1B) 6
13 910600600011 Axle GB91-2x12 (Ось GB91-2x12) 6
14 255025020003 Joint (Совместный) 3
15 910300100006 Nut GB6170-M8-10 (Гайка GB6170-M8-10) 3
16 255024520017 Joint (Совместный) 3
17 940500100006 Sleeve Φ16xΦ18x15-SF-1 (Рукав Φ16xΦ18x15-sf-1) 6
18 255024510004 Control lever welding (lifting) (Сварка рычагом управления (поднимание)) 1
19 255024520022 Handle ball ( lifting ) (Ручка с шариком ( поднимание )) 1
20 255024510005 Control lever welding (slope) (Сварка рычагом управления (склон)) 1
21 255024520023 Handle ball(slope) (Ручка с шариком(склон)) 1
22 255025010001 Control lever welding ( accessory 1) (Сварка рычагом управления ( аксессуар 1)) 1
23 255025020002 Handle ball (accessory 1) (Ручка с шариком (аксессуар 1)) 1
24 255024520028 Sleeve (Рукав) 1
25 281224521001 Fixing seat (Фиксирующее сиденье) 1
26 281224521001-1 Handle axleφ10x60 (Ось рукояткиφ10x60) 1
27 281224521001-2 Spring (Spring) 1
28 281224521001-3 Axle φ18x27.5 (Ось φ18x27.5) 1
29 281224521001-4 Handle (Ручка) 1
30 281224521001-5 Dowel pin GB879.1-3x16 (Дюбельный штифт GB879.1-3x16) 1

Рисунок - 281298501021 ( ) /Многонаправленный регулирующий клапан(четыре сустава)

page30 Рисунок - 281298501021 ( ) /Многонаправленный регулирующий клапан(четыре сустава)
№ Артикул Наименование Кол-во Примечание
1 910100300036 Bolt GB5783-M10x25-8.8 (Болт GB5783-M10x25-8.8) 3
2 910400500007 spring washer GB93-10 (Пружинная шайба GB93-10) 6
3 910400100007 washer GB97.1-10-200HV (Стиральная машина GB97.1-10-200ХВ) 6
4 281225511002 Multi way valve (four combined) (Многоходовой клапан (четыре комбинированных)) 1
4 281225513002 Multi way valve (four solenoid valve) (Многоходовой клапан (четыре электромагнитных клапана)) 1
5 910100300009 Bolt GB5783-M6x12-8.8 (Болт GB5783-M6x12-8.8) 5
6 910400500005 spring washer GB93-6 (Пружинная шайба GB93-6) 7
7 910400100005 washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 9
8 255024510009 Axle Φ16x168 (Ось Φ16x168) 1
9 281224511001 Frame assembly (Сборка рамы) 1
10 910300500005 Nut GB889.1-M10-10 (Гайка GB889.1-M10-10) 2
11 910100300035 Bolt GB5783-M10x20-8.8 (Болт GB5783-M10x20-8.8) 2
12 941100800001 Axle B4.75x20-c1B (Ось B4.75x20-c1B) 8
13 910600600011 Axle GB91-2x12 (Ось GB91-2x12) 8
14 255025020003 Joint (Совместный) 4
15 910300100006 Nut (Nut) 4
16 255024520017 Connecting rod (Соединительный стержень) 4
17 940500100006 Sleeve Φ16xΦ18x15-SF-1 (Рукав Φ16xΦ18x15-sf-1) 8
18 255024510004 Control lever welding(lifting ) (Сварка рычагом управления(поднимание )) 1
19 255024520022 Handle ball(lifting) (Ручка с шариком(поднимание)) 1
20 255024510005 Control lever welding(slope ) (Сварка рычагом управления(склон )) 1
21 255024520023 Handle ball (slope) (Ручка с шариком (склон)) 1
22 255025010001 Control lever welding(accessory 1) (Сварка рычагом управления(аксессуар 1)) 1
23 255025020002 Handle ball( accessory 1) (Ручка с шариком( аксессуар 1)) 1
24 255025510001 Control lever welding ( accessory 2) (Сварка рычагом управления ( аксессуар 2)) 1
25 255025520002 Handle ball( accessory2) (Ручка с шариком( аксессуар2)) 1
26 281224521001 Fixing seat (Фиксирующее сиденье) 1
27 281224521001-1 Handle φ10x60 (Ручка φ10x60) 1
28 281224521001-2 Spring (Spring) 1
29 281224521001-3 Axle φ18x27.5 (Ось φ18x27.5) 1
30 281224521001-4 Handle (Ручка) 1
4 281225513002 Multi way valve (four solenoid valve) (Многоходовой клапан (четыре электромагнитных клапана)) 1
5 910100300009 Bolt GB5783-M6x12-8.8 (Болт GB5783-M6x12-8.8) 5
6 910400500005 spring washer GB93-6 (Пружинная шайба GB93-6) 7
7 910400100005 washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 9
8 255024510009 Axle Φ16x168 (Ось Φ16x168) 1
9 281224511001 Frame assembly (Сборка рамы) 1
10 910300500005 Nut GB889.1-M10-10 (Гайка GB889.1-M10-10) 2
11 910100300035 Bolt GB5783-M10x20-8.8 (Болт GB5783-M10x20-8.8) 2
12 941100800001 Axle B4.75x20-c1B (Ось B4.75x20-c1B) 8
13 910600600011 Axle GB91-2x12 (Ось GB91-2x12) 8
14 255025020003 Joint (Совместный) 4
15 910300100006 Nut (Nut) 4
16 255024520017 Connecting rod (Соединительный стержень) 4
17 940500100006 Sleeve Φ16xΦ18x15-SF-1 (Рукав Φ16xΦ18x15-sf-1) 8
18 255024510004 Control lever welding(lifting ) (Сварка рычагом управления(поднимание )) 1
19 255024520022 Handle ball(lifting) (Ручка с шариком(поднимание)) 1
20 255024510005 Control lever welding(slope ) (Сварка рычагом управления(склон )) 1
21 255024520023 Handle ball (slope) (Ручка с шариком (склон)) 1
22 255025010001 Control lever welding(accessory 1) (Сварка рычагом управления(аксессуар 1)) 1
23 255025020002 Handle ball( accessory 1) (Ручка с шариком( аксессуар 1)) 1
24 255025510001 Control lever welding ( accessory 2) (Сварка рычагом управления ( аксессуар 2)) 1
25 255025520002 Handle ball( accessory2) (Ручка с шариком( аксессуар2)) 1
26 281224521001 Fixing seat (Фиксирующее сиденье) 1
27 281224521001-1 Handle φ10x60 (Ручка φ10x60) 1
28 281224521001-2 Spring (Spring) 1
29 281224521001-3 Axle φ18x27.5 (Ось φ18x27.5) 1
30 281224521001-4 Handle (Ручка) 1

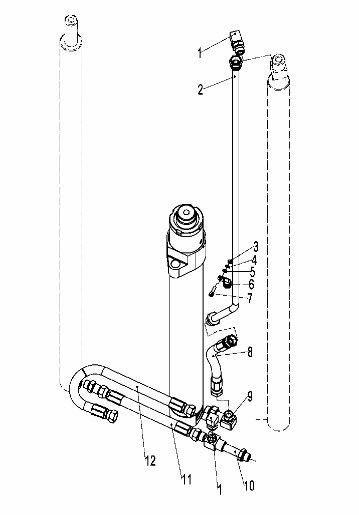

Рисунок - 281298501025 ( )/Трубопровод для подъема мачты(двухступенчатый полный свободный подъем)

page36 Рисунок - 281298501025 ( )/Трубопровод для подъема мачты(двухступенчатый полный свободный подъем)
№ Артикул Наименование Кол-во Примечание
1 255044020151 Joint (lock bend) 12-2xm22x1.5-60 (Совместный (фиксирующий изгиб) 12-2хМ22x1.5-60) 2
2 255043520010 Hydraulic steel pipeL=1010 (Гидравлический стальной трубопровод=1010) 1
2 255043520024 Hydraulic steel pipe L=1255 (Гидравлическая стальная труба L=1255) 1
2 255043520011 Hydraulic steel pipe L=1300 (Гидравлическая стальная труба L=1300) 1
2 255043520012 Hydraulic steel pipe L=1460 (Гидравлическая стальная труба L=1460) 1
2 255043520013 Hydraulic steel pipe L=1610 (Гидравлическая стальная труба L=1610) 1
2 255043520013 Hydraulic steel pipe L=1610 (Гидравлическая стальная труба L=1610) 1
2 255043520014 Hydraulic steel pipe L=1850 (Гидравлическая стальная труба L=1850) 1
2 255043520015 Hydraulic steel pipe L=2010 (Гидравлическая стальная труба L=2010) 1
2 255043520016 Hydraulic steel pipe L=2110 (Гидравлическая стальная труба L=2110) 1
2 255043520017 Hydraulic steel pipe L=2360 (Гидравлическая стальная труба L=2360) 1
3 910300100005 Nut GB6170 - M6-10 (Гайка GB6170 - M6-10) 1
4 910400500005 Spring washer gb93-6 (Пружинная шайба GB93-6) 1
5 910400100005 Flat washer GB97.1-6-200 hv (Плоская шайба GB97.1-6-200 ХВ) 1
2 255043520010 Hydraulic steel pipeL=1010 (Гидравлический стальной трубопровод=1010) 1
2 255043520024 Hydraulic steel pipe L=1255 (Гидравлическая стальная труба L=1255) 1
2 255043520011 Hydraulic steel pipe L=1300 (Гидравлическая стальная труба L=1300) 1
2 255043520012 Hydraulic steel pipe L=1460 (Гидравлическая стальная труба L=1460) 1
2 255043520013 Hydraulic steel pipe L=1610 (Гидравлическая стальная труба L=1610) 1
2 255043520013 Hydraulic steel pipe L=1610 (Гидравлическая стальная труба L=1610) 1
2 255043520014 Hydraulic steel pipe L=1850 (Гидравлическая стальная труба L=1850) 1
2 255043520015 Hydraulic steel pipe L=2010 (Гидравлическая стальная труба L=2010) 1
2 255043520016 Hydraulic steel pipe L=2110 (Гидравлическая стальная труба L=2110) 1
2 255043520017 Hydraulic steel pipe L=2360 (Гидравлическая стальная труба L=2360) 1
3 910300100005 Nut GB6170 - M6-10 (Гайка GB6170 - M6-10) 1
4 910400500005 Spring washer gb93-6 (Пружинная шайба GB93-6) 1
5 910400100005 Flat washer GB97.1-6-200 hv (Плоская шайба GB97.1-6-200 ХВ) 1
6 951000100003 Tube clip YGE adhesive 15 (Клей для крепления трубки YGE 15) 1
7 910200200036 Screw GB70.1 M6x20-8.8 (Винт GB70.1 M6x20-8.8) 1
8 255044520068 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1 H=2500
8 255044520067 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1 H=2700
8 255044020119 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1 H=3000
8 255044020119 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1 H=3300
8 255044020119 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1 H=3500
8 255044520068 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1 H=3700
8 255044020119 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1 H=4000
8 255044020119 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1 H=4300
8 255044020119 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1 H=4500
8 255044020119 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1 H=5000
9 255043520022 Joint (lock bend) 12-m27x1.5-M22x (Совместный (фиксирующий изгиб) 12-M27x1.5-M22x) 1
10 254144020038 Joint (tee) (Совместный (тройник)) 1
11 254144020039 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1
12 281244029001 Hydraulic tube assembly (90° (Узел гидравлической трубы (90°) 1
6 951000100003 Tube clip YGE adhesive 15 (Клей для крепления трубки YGE 15) 1
7 910200200036 Screw GB70.1 M6x20-8.8 (Винт GB70.1 M6x20-8.8) 1
8 255044520068 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1 H=2500
8 255044520067 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1 H=2700
8 255044020119 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1 H=3000
8 255044020119 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1 H=3300
8 255044020119 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1 H=3500
8 255044520068 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1 H=3700
8 255044020119 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1 H=4000
8 255044020119 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1 H=4300
8 255044020119 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1 H=4500
8 255044020119 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1 H=5000
9 255043520022 Joint (lock bend) 12-m27x1.5-M22x (Совместный (фиксирующий изгиб) 12-M27x1.5-M22x) 1
10 254144020038 Joint (tee) (Совместный (тройник)) 1
11 254144020039 Hydraulic tube assembly (straight) (Узел гидравлической трубы (прямой)) 1
12 281244029001 Hydraulic tube assembly (90° (Узел гидравлической трубы (90°) 1

Рисунок - 281298501029 （） /Боковой переключатель и установка трубопровода(двухступенчатый полный бесплатный)

page42 Рисунок - 281298501029 （） /Боковой переключатель и установка трубопровода(двухступенчатый полный бесплатный)
№ Артикул Наименование Кол-во Примечание
1 254128510001 Transition steel pipe (Переходная стальная труба) 1
2 910400100006 Washer GB97.1-8-200HV (Стиральная машина GB97.1-8-200ХВ) 2
3 910400500006 Spring washer GB93-8 (Пружинная шайба GB93-8) 2
4 941100400001 Screw M8x20-8.8 (Винт М8x20-8.8) 2
5 910300500006 Nut GB889.1-M12-10 (Гайка GB889.1-M12-10) 1
6 910400100008 washer GB97.1-12-200HV (Стиральная машина GB97.1-12-200ХВ) 1
7 255030520022 Bushing (Гильза) 1
8 255030520021 Pulley φ110x27 (Шкив φ110x27) 1
9 910400200005 Washer GB96.1-12-200HV (Стиральная машина GB96.1-12-200ХВ) 1
10 910100300025 BoltGB5783-M8x35-8.8 (БолтГБ5783-M8x35-8.8) 1
11 281229020021 Hydraulic hose assembly10-L1650- (Узел гидравлического шланга10-L1650-) 2 H=2500
11 254130520004 Hydraulic hose assembly10-L1795- (Узел гидравлического шланга10-L1795-) 2 H=2700
11 281229020022 Hydraulic hose assembly10-L1900- (Узел гидравлического шланга10-L1900-) 2 H=3000
11 255030520001 Hydraulic hose assembly10-L2060- (Узел гидравлического шланга10-L2060-) 2 H=3300
11 255028520044 Hydraulic hose assembly 10-L2150 (Узел гидравлического шланга 10-L2150) 2 H=3500
11 255028520018 Hydraulic hose assembly 10-L2270 (Узел гидравлического шланга 10-L2270) 2 H=3700
11 254130520009 Hydraulic hose assembly10-L2470- (Узел гидравлического шланга10-L2470-) 2 H=4000
12 941100100009 Nut M6x12-8.8 (Гайка М6x12-8.8) 1
13 910400500005 Spring washer GB93-6 (Пружинная шайба GB93-6) 1
14 910100300016 BoltGB5783-M6x50-8.8 (БолтГБ5783-M6x50-8.8) 2
15 910301300002 Nut GB17880.1-M6x16.5 (Гайка GB17880.1-M6x16.5) 1
16 910400100005 Washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 1
17 281228510001 Groove welding L=705 (Сварка канавок L=705) 1 H=2500
17 281228510002 Groove welding L=805 (Сварка канавок L=805) 1 H=2700
17 281228510003 Groove welding L=955 (Сварка канавок L=955) 1 H=3000
17 281228510004 Groove welding L=1105 (Сварка канавок L=1105) 1 H=3300
17 281228510005 Groove welding L=1205 (Сварка канавок L=1205) 1 H=3500
17 281228510006 Groove welding L=1305 (Сварка канавок L=1305) 1 H=3700
17 281228510007 Groove welding L=1505 (Сварка канавок L=1505) 1 H=4000
18 910200200059 Screw GB70.1-M8x30-8.8 (Винт GB70.1-M8x30-8.8) 1 GB70.1-M8x30-8.8
19 255028520035 Pipe clamp munting plate (Крепежная пластина для трубного зажима) 2

Рисунок - 281298501044 /Электрическая система

page70 Рисунок - 281298501044 /Электрическая система
№ Артикул Наименование Кол-во Примечание
1 920200200031 Key switch (Ключевой переключатель) 1
2 922000100066 Light FLDD-9Z-FX (Легкий FLDD-9З-ФОРЕКС) 2 headlamps
3 922000100052 Light FLDJ-QXD-001 (Светильник FLDJ-QXD-001) 2 Before turn signal
4 910400500004 Spring Washer GB93-5 (Пружинная шайба GB93-5) 8
5 910400100004 Washer GB97.1-5-200HV (Стиральная машина GB97.1-5-200ХВ) 8
6 910200500038 Screw GB818-M5x12-4.8 (Винт GB818-M5x12-4.8) 4
7 920200800013 Combination switch (Комбинированный выключатель) 1
8 920200300004 Micro switch (Микропереключатель) 1 parking brake
9 910200200017 Screw GB70.1-M4x25-8.8 (Винт GB70.1-M4x25-8.8) 2
10 910400100003 Washer GB97.1-4-200HV (Стиральная машина GB97.1-4-200ХВ) 2
11 284033010002 Cable -U1-35-6-8-2400 (Кабель -U1-35-6-8-2400) 1
12 284033010003 Cable -V1-35-6-8-2400 (Кабель -V1-35-6-8-2400) 1
13 284033010004 Cable -W1-35-6-8-2400 (Кабель -W1-35-6-8-2400) 1
14 284033010005 Cable -U2-35-6-8-2600 (Кабель -U2-35-6-8-2600) 1
15 284033010006 Cable -V2-35-6-8-2600 (Кабель -V2-35-6-8-2600) 1
16 284033010007 Cable -W2-35-6-8-2600 (Кабель -W2-35-6-8-2600) 1
17 920201000002 Foot pedal JK231 (Ножная педаль JK231) 1 Crane brake
18 284033010014 Cable -U3-35-6-8-2250 (Кабель -U3-35-6-8-2250) 1
19 284033010015 Cable -V3-35-6-8-2250 (Кабель -V3-35-6-8-2250) 1
20 284033010016 Cable -W3-35-6-8-2250 (Кабель -W3-35-6-8-2250) 1
21 281233010002 Cable (Кабель) 1
22 281233010003 Controller (Curtis-3D20N) (Контроллер (Кертис-3D20N)) 1 Curtis
22 281233010007 Controller ((Inmotion-3D20N) (Контроллер ((В движении-3D20N)) 1 Inmotion
22 281233010009 Controller (Curtis-F -3D18N) (Контроллер (КЕРТИС-Ф -3D18N)) - Curtis-F
23 910200200058 Screw GB70.1-M8x25-8.8 (Винт GB70.1-M8x25-8.8) 4
24 910400100005 Washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 4
25 910400500005 Spring Washer GB93-6 (Пружинная шайба GB93-6) 4
26 921800200007 Potentiometer Vert-X (Потенциометр Vert-X) 1
27 921000200079 Charger SN48V80A (Зарядное устройство SN48V80A) 1 560/630Ah
27 921000200080 Charger SN48V80A (Зарядное устройство SN48V80A) 1 560/630Ah
27 921000200083 Charger SN48V80A (Зарядное устройство SN48V80A) 1 560/630Ah

Рисунок - 281298501044 /Электрическая система

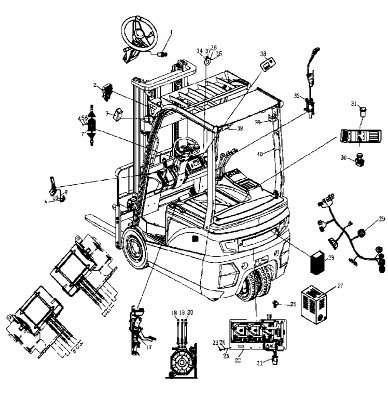

page71 Рисунок - 281298501044 /Электрическая система
№ Артикул Наименование Кол-во Примечание
27 921000200560 Charger SN48V80A(3P 220V) (Зарядное устройство SN48V80A(3p 220V)) 1 560/630Ah
27 921000200084 Charger SN48V80A(3P 480V) (Зарядное устройство SN48V80A(3p 480V)) 1 560/630Ah
27 921000200157 Charger SN48V65A (Зарядное устройство SN48V65A) 1 490/455Ah
27 921000200158 Charger SN48V65A (Зарядное устройство SN48V65A) 1 490/455Ah
27 921000200161 Charger SN48V65A (Зарядное устройство SN48V65A) 1 490/455Ah
27 921000200567 Charger SN48V65A(3P 220V) (Зарядное устройство SN48V65A(3p 220V)) 1 490/455Ah
27 921000200502 Charger SN48V65A(3P 480V) (Зарядное устройство SN48V65A(3p 480V)) 1 490/455Ah
27 921000200801 Charger SN48V20A (Зарядное устройство SN48V20A) 1
28 921900100001 Transducer DC48V 24V (Преобразователь постоянного тока48V 24V) 1
29 281233010001 Truck body harness(Curtis-3D20N) (Обвязка кузова грузовика(Кертис-3D20N)) 1 Curtis
29 281233010005 Truck body harness(Inmotion-3D20 (Обвязка кузова грузовика(В движении-3D20) 1 Inmotion
29 281233010008 Truck body harness(Curtis-F -3D20N) (Обвязка кузова грузовика(КЕРТИС-Ф -3D20N)) - Curtis-F
30 920200100020 Emergency switch LAY39-01MJ-RC (ПОЛОЖЕНИЕ аварийного выключателя39-01МЮ-RC) 1
31 921900100004 Transducer DC24V (Преобразователь постоянного тока24V) 1
32 920200300004 Micro switch (Микропереключатель) 1 Multi-way valve
33 921100100011 Indicator 3501-12-80V (Показатель 3501-12-80V) 1 Curtis-SE
33 921100100045 Indicator IDD-E-35CD17B (Индикатор IDD-E-35компакт-диск17B) 1 Inmotion
33 921100100063 Indicator 3401T-12-96V (Показатель 3401T-12-96V) 1 Curtis-F
34 920500100001 Horn 125-DC24V (Horn 125-dc24V) 1
35 910400100005 Washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 1
36 910400500005 Spring Washer GB93-6 (Пружинная шайба GB93-6) 1
37 910200500051 Screw GB818-M6x12-4.8 (Винт GB818-M6x12-4.8) 1
38 922000100060 Light FLDJ-SSWD-003 (Легкий FLDJ-SSWD-003) 2 Real combination
39 922000100051 Light FLDJ-JSD-002 (Легкий FLDJ-JSD-002) 1 Warning lights
40 255033510001 Rear lever switch (Задний рычажный переключатель) 1 /optional

Рисунок - 281298501046 /Разъем питания в сборе

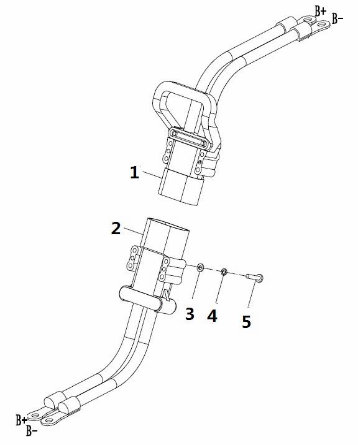

page75 Рисунок - 281298501046 /Разъем питания в сборе
№ Артикул Наименование Кол-во Примечание
1 920400100014 Batteryconnecting cable REMA956 (Кабель для подключения аккумулятора REMA956) 1
1 920400100023 Batteryconnecting cable REMA956 (Кабель для подключения аккумулятора REMA956) 1
2 920400100011 Batteryconnecting cableREMA9550 (Кабель для подключения к батарее9550) 1
3 910400100005 Washer GB97.1-6-200HV (Стиральная машина GB97.1-6-200ХВ) 4
4 910400500005 Washer GB93-6 (Стиральная машина GB93-6) 4
5 910200200046 Screw GB70.1-M6x60-8.8 (Винт GB70.1-M6x60-8.8) 4

Отправить запрос


Отправить

Другие артикулы каталога - FE3D16-20N

Артикул Наименование Бренд Модель оборудования Тип документа Цена
281213010001 Driving Wheel 18X7-8(Solid ) 281213010001 Noblelift Каталог запчастей - FE3D16-20N по запросу
281213010002 Driving Wheel 18X7-8(Environmen 281213010002 Noblelift Каталог запчастей - FE3D16-20N по запросу
281313010001 Driving Wheel 200/50-10(Solid) 281313010001 Noblelift Каталог запчастей - FE3D16-20N по запросу
281313010002 Driving Wheel 200/50-10(Environm 281313010002 Noblelift Каталог запчастей - FE3D16-20N по запросу
255015510002 Wheel 18x7-8( Solid) 255015510002 Noblelift Каталог запчастей - FE3D16-20N по запросу
255015510006 Wheel 18x7-8( Environmental prote 255015510006 Noblelift Каталог запчастей - FE3D16-20N по запросу
256115511001 Wheel 200/50-10( Solid) 256115511001 Noblelift Каталог запчастей - FE3D16-20N по запросу
256115511003 Wheel 200/50-10 (Environmental) 256115511003 Noblelift Каталог запчастей - FE3D16-20N по запросу
281213011001 tire Rim 4.33R-8 281213011001 Noblelift Каталог запчастей - FE3D16-20N по запросу
281313011001 tire Rim 6.50F-10 281313011001 Noblelift Каталог запчастей - FE3D16-20N по запросу
910100100030 bolt GB5782-M8x90-8.8 910100100030 Noblelift Каталог запчастей - FE3D16-20N по запросу
910400500006 spring washer GB93-8 910400500006 Noblelift Каталог запчастей - FE3D16-20N по запросу
910400100006 washer GB97.1-8-200HV 910400100006 Noblelift Каталог запчастей - FE3D16-20N по запросу
281214011002 gear-box GP25 (ZF) 281214011002 Noblelift Каталог запчастей - FE3D16-20N по запросу
910400100018 washer GB97.1-16-200HV 910400100018 Noblelift Каталог запчастей - FE3D16-20N по запросу
Меню
РЕЖИМ РАБОТЫ
Пн-Пт: 09:00 - 18:00
ОБРАТНАЯ СВЯЗЬ
info@skladliga.ru
БЕСПЛАТНЫЙ ЗВОНОК
8 800 511 59 41
