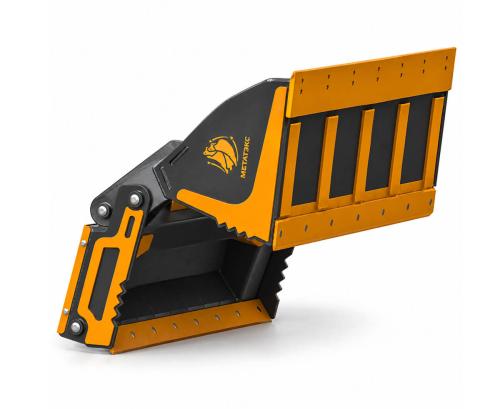

Ковш 4 в 1 для мини-погрузчика MLT_SS-1600-0,32 челюстной

Ковш челюстной MLT_SS-1600-0,32 4 в 1 — многофункциональное гидравлическое навесное оборудование для мини-погрузчика. Одна конструкция позволяет выполнять четыре основных вида операций: использовать рабочий орган как стандартный ковш, бульдозерный отвал, грейферный захват и планирующее устройство. Это расширяет функциональность базовой машины без постоянной смены навесного оборудования.

Ковш для мини погрузчика имеет ширину 1600 мм и объем по SAE 320 л. Максимальная грузоподъемность составляет 800 кг, допустимая плотность материала — до 1500 кг/м³, масса оборудования — 375 кг. Номинальное давление гидросистемы составляет 160 бар.

MLT_SS-1600-0,32 оснащен подвижной челюстью с боковой и нижней футеровкой, двойным усилением основания и боковых стенок, усиленной объемной балкой и сменными ножами в нагруженной зоне соединения челюстей. Гидросистема интегрирована в металлический корпус, гидроцилиндры дополнительно закрыты защитными кожухами. Быстроразъемные соединения входят в базовую комплектацию. В качестве дополнительного оснащения предусмотрены сменная стальная кромка и зубья для предварительного рыхления тяжелого грунта.

Назначение MLT_SS-1600-0,32

Челюстной ковш предназначен для погрузки и перемещения грунта, выравнивания поверхности, захвата и перемещения крупногабаритных грузов, а также выполнения погрузочных операций в грейферном режиме.

Многофункциональная конструкция позволяет использовать один ковш на мини погрузчик для нескольких рабочих процессов. В зависимости от положения подвижной челюсти меняется способ взаимодействия оборудования с материалом.

В стандартном положении ковш используется для погрузки сыпучих материалов. При полностью поднятой челюсти оборудование работает как бульдозерный отвал. Челюсти позволяют выполнять грейферный захват, а внутренний нож подвижной части используется при срезании и выравнивании грунта.

Характеристики ковша MLT_SS-1600-0,32

• Модель: MLT_SS-1600-0,32
• Тип оборудования: челюстной ковш 4 в 1 для мини-погрузчика
• Ширина: 1600 мм
• Объем по SAE: 320 л
• Максимальная грузоподъемность: 800 кг
• Максимальная плотность материала: 1500 кг/м³
• Номинальное давление гидросистемы: 160 бар
• Транспортные габариты ДхШхВ: 160х100х80 см
• Масса: 375 кг
• Рабочие функции: стандартный ковш, бульдозерный отвал, грейферный захват, планирующее устройство
• Защита подвижной челюсти: боковая и нижняя футеровка
• Усиление: двойное усиление основания и боковых стенок подвижной челюсти
• Балка: усиленная двойная объемная балка
• Защита гидросистемы: размещение внутри металлического корпуса
• Защита гидроцилиндров: расположение за основными элементами ковша и дополнительные кожухи
• Ножи: сменные в зоне соединения подвижной и неподвижной челюстей
• Гидравлические рукава: двойная оплетка, расчетное давление до 270 бар
• Защита рукавов: пластиковая оплетка в местах перегибов
• Подключение: БРС гидравлической линии входят в базовую комплектацию
• Покрытие: порошковая эпоксидно-полиэфирная краска с запеканием при 200°C
• Обслуживание подвижных элементов: предусмотрены точки смазки
• Дополнительные опции: сменная стальная кромка и сменные зубья

Четыре функции в одном навесном оборудовании

Ковш 4 в 1 для мини погрузчика отличается от обычного погрузочного ковша наличием подвижной челюсти. Изменяя ее положение, оператор может использовать один рабочий орган для разных технологических операций.

Такая схема сокращает необходимость менять навесное оборудование при переходе между погрузкой, выравниванием, захватом и планировкой. Это особенно удобно на объектах, где мини-погрузчик последовательно выполняет несколько разных операций.

Функциональность модели определяется четырьмя рабочими режимами, предусмотренными конструкцией.

Функция 1: стандартный ковш для погрузки

В закрытом положении MLT_SS-1600-0,32 используется как стандартный ковш для погрузки и транспортировки материалов. В исходном описании для этого режима указаны песок, глина, щебень, грунт и легкие строительные отходы.

Объем по SAE составляет 320 л. При загрузке необходимо учитывать максимальную грузоподъемность 800 кг, допустимую плотность материала до 1500 кг/м³ и рабочие возможности конкретного мини-погрузчика.

Таким образом, челюстной ковш для мини погрузчика может выполнять обычные погрузочно-разгрузочные операции без установки отдельного стандартного ковша.

Функция 2: бульдозерный отвал

При полностью поднятой подвижной челюсти конструкция позволяет использовать MLT_SS-1600-0,32 как бульдозерный отвал. В этом положении оборудование применяется для перемещения и выравнивания грунта.

Оператор может перейти от погрузки к работе с поверхностью без замены рабочего органа. Это уменьшает количество вспомогательных операций при выполнении последовательных работ на одной площадке.

Функция отвала является одним из штатных режимов челюстного ковша 4 в 1 и не требует установки отдельного отвального оборудования.

Функция 3: грейферный захват

Подвижная челюсть позволяет использовать ковш как грейферный захват. В таком режиме рабочие элементы могут удерживать материалы и предметы, которые сложно надежно захватить обычным закрытым ковшом.

В исходном назначении прямо указана возможность перемещения крупногабаритных грузов и погрузки грейфером. Челюсти обеспечивают механическое удержание объекта при его перемещении в пределах возможностей оборудования и базовой машины.

При работе с крупногабаритным грузом необходимо учитывать его массу, форму, положение центра тяжести и надежность удержания челюстями.

Функция 4: планирующее устройство

Внутренний нож подвижной челюсти предназначен для срезания грунта и выравнивания поверхности. Это позволяет применять MLT_SS-1600-0,32 при планировочных операциях и подготовке участков.

Положение подвижной части дает возможность воздействовать на грунт внутренним ножом, снимая выступающие участки и распределяя материал по поверхности.

Таким образом, один ковш 4 в 1 для мини погрузчика позволяет последовательно выполнить набор грунта, его перемещение и последующее выравнивание рабочей зоны.

Боковая и нижняя футеровка подвижной челюсти

Подвижная часть MLT_SS-1600-0,32 оснащена высокопрочной боковой и нижней футеровкой. Дополнительные защитные пластины установлены на участках, наиболее подверженных истиранию во время работы.

Футеровка принимает на себя часть абразивного воздействия и защищает основные элементы подвижной челюсти. Это особенно важно при работе с грунтом, песком, щебнем и другими материалами, контактирующими с нижней и боковыми поверхностями рабочего органа.

Такое конструктивное решение направлено на повышение износостойкости нагруженных зон ковша.

Двойное усиление основания и боковых стенок

Основание и боковые стенки подвижной челюсти имеют двойное усиление. Дополнительные элементы увеличивают жесткость нагруженной части конструкции и помогают противостоять деформации при рабочих нагрузках.

Для многофункционального ковша это имеет особое значение: подвижная челюсть используется не только при открывании и закрывании, но и при захвате, выравнивании и других операциях.

Усиление необходимо рассматривать совместно с установленными ограничениями оборудования. Максимальная грузоподъемность модели составляет 800 кг, а допустимая плотность материала — 1500 кг/м³.

Усиленная двойная балка

Челюстной ковш MLT_SS-1600-0,32 оснащен объемной балкой, которая передает рабочее усилие от корпуса на адаптерную плиту мини-погрузчика. Двойное исполнение балки повышает жесткость силовой части конструкции.

Такая схема предназначена для восприятия нагрузок, возникающих при работе с материалом и использовании разных функций ковша. В исходном описании среди тяжелых материалов указаны камни, бетон и объемные сыпучие вещества.

При этом фактическая допустимость работы с конкретным материалом определяется не только прочностью конструкции, но и максимальной плотностью 1500 кг/м³, грузоподъемностью 800 кг и характеристиками базовой машины.

Защищенная гидросистема

Гидросистема оборудования интегрирована в металлический корпус челюстного ковша. Такое размещение защищает рукава, фитинги и гидроцилиндры от прямого механического воздействия во время эксплуатации.

Дополнительно сами гидроцилиндры расположены за основными конструктивными элементами ковша и закрыты защитными кожухами. Такое исполнение уменьшает вероятность повреждения цилиндров при случайном контакте рабочего органа с материалом или другими объектами.

Кожухи также ограничивают прямое воздействие грязи, пыли и влаги на гидроцилиндры.

Номинальное давление гидросистемы 160 бар

Номинальное давление гидросистемы MLT_SS-1600-0,32 составляет 160 бар. Этот параметр необходимо учитывать при проверке гидравлической совместимости ковша с конкретным мини-погрузчиком.

Гидравлические рукава имеют двойную оплетку и рассчитаны на давление до 270 бар. При этом значение 270 бар относится к характеристике рукавов и не заменяет указанное номинальное давление гидросистемы оборудования 160 бар.

В местах перегибов рукава дополнительно защищены пластиковой оплеткой, уменьшающей износ и истирание наружной поверхности.

Сменные ножи в нагруженной зоне

Место соединения подвижной и неподвижной частей относится к наиболее нагруженным зонам челюстного ковша. Для защиты основных элементов конструкции здесь предусмотрены сменные ножи.

Ножи являются расходными рабочими элементами. По мере износа их можно заменить, не меняя основные компоненты ковша. Это позволяет обслуживать непосредственно изнашиваемую часть конструкции.

Состояние ножей рекомендуется регулярно контролировать вместе с футеровкой и другими рабочими поверхностями.

Точки смазки подвижных элементов

Все подвижные элементы челюстного ковша имеют предусмотренные конструкцией точки смазки. Смазочный материал подается к рабочим узлам через специальные каналы с использованием масляного нагнетателя.

Регулярная смазка уменьшает трение рабочих поверхностей и помогает предотвратить их преждевременный износ. Периодичность обслуживания должна соответствовать условиям эксплуатации оборудования.

Для ковша 4 в 1 наличие обслуживаемых подвижных соединений особенно важно из-за регулярного движения челюсти при переключении между рабочими режимами.

Быстроразъемные соединения в базовой комплектации

Для подключения гидравлической линии мини-погрузчика предусмотрены быстроразъемные соединения. БРС уже входят в базовую комплектацию оборудования.

Они обеспечивают герметичное соединение гидролинии и позволяют быстрее подключать или отключать гидравлические рукава при установке и смене навесного оборудования.

Перед эксплуатацией необходимо проверить совместимость соединений и параметров гидросистемы с конкретной моделью мини-погрузчика.

Защита металлических поверхностей от коррозии

На корпус MLT_SS-1600-0,32 наносится порошковая эпоксидно-полиэфирная краска. После нанесения покрытие запекается в печи при температуре 200°C.

Такое покрытие предназначено для защиты металлических поверхностей от коррозии и воздействия внешней среды. При эксплуатации состояние окрашенных участков рекомендуется контролировать одновременно с рабочими поверхностями и элементами усиления.

Сменная стальная кромка

Челюстной ковш может быть дополнительно укомплектован сменной стальной кромкой. Она крепится под основной нож и предназначена для его защиты от эксплуатационного износа.

Кромка имеет две рабочие грани. Когда первая сторона изнашивается, элемент можно перевернуть и продолжить эксплуатацию второй рабочей поверхностью.

Сменная стальная кромка является дополнительной опцией и не должна автоматически включаться в базовую комплектацию MLT_SS-1600-0,32.

Зубья для предварительного рыхления грунта

В качестве дополнительного оснащения доступна комплектация сменными зубьями. Они предназначены для предварительного рыхления тяжелого грунта и помогают рабочей части проникать в плотные и слежавшиеся слои почвы.

Зубья имеют острые прочные края и повышают проникающую способность ковша при работе с соответствующим грунтом. Такая комплектация может быть полезна, если основная задача связана не только с погрузкой, но и с предварительным разрушением плотного слоя.

Количество зубьев в предоставленных данных не указано, поэтому этот параметр необходимо уточнять при заказе.

Преимущества челюстного ковша 4 в 1

• четыре рабочих функции в одном навесном оборудовании;
• погрузка и транспортировка сыпучих материалов;
• работа в режиме бульдозерного отвала;
• грейферный захват крупногабаритных грузов;
• планировка и выравнивание грунта внутренним ножом;
• боковая и нижняя футеровка подвижной челюсти;
• двойное усиление основания и боковых стенок;
• усиленная двойная объемная балка;
• сменные ножи в нагруженной зоне;
• защищенное размещение гидросистемы;
• дополнительные кожухи гидроцилиндров;
• рукава с двойной и дополнительной пластиковой оплеткой;
• точки смазки всех подвижных элементов;
• БРС гидролинии в базовой комплектации;
• возможность установки сменной стальной кромки и зубьев.

Совместимость с мини-погрузчиком

Навесной ковш для мини погрузчика MLT_SS-1600-0,32 требует проверки механической и гидравлической совместимости с базовой машиной. Особенно важно учитывать массу оборудования 375 кг, максимальную грузоподъемность 800 кг и номинальное давление гидросистемы 160 бар.

Перед установкой следует проверить рабочую грузоподъемность мини-погрузчика, допустимую массу навесного оборудования, ширину 1600 мм, тип крепления, параметры дополнительной гидролинии и совместимость быстроразъемных соединений.

Перед заказом необходимо уточнить совместимость адаптера с конкретной моделью мини-погрузчика. Точный стандарт адаптерной плиты в предоставленных данных не указан.

При работе в грейферном режиме также следует учитывать массу, габариты и положение центра тяжести захватываемого груза. Допустимые режимы эксплуатации определяются характеристиками навесного оборудования и базовой машины.

Рекомендации по эксплуатации

Перед началом работы рекомендуется проверить фиксацию ковша на мини-погрузчике, подключение гидролинии и состояние быстроразъемных соединений. Необходимо осмотреть рукава, фитинги, защитные кожухи и гидроцилиндры.

В процессе эксплуатации следует контролировать состояние сменных ножей, боковой и нижней футеровки, элементов усиления и рабочих кромок. Подвижные соединения необходимо обслуживать через предусмотренные точки смазки.

Не следует превышать грузоподъемность 800 кг, допустимую плотность материала 1500 кг/м³ и параметры базовой машины. После выполнения работ рекомендуется очистить ковш и проверить отсутствие повреждений или деформаций.

Что учитывать при выборе ковша 4 в 1

Перед тем как купить ковш для мини погрузчика, необходимо определить, какие функции будут востребованы на объекте и соответствуют ли параметры MLT_SS-1600-0,32 используемой машине.

• необходимость погрузки сыпучих материалов;
• потребность в работе в режиме отвала;
• необходимость грейферного захвата;
• задачи по планировке и выравниванию грунта;
• объем ковша 320 л;
• ширину рабочего органа 1600 мм;
• максимальную грузоподъемность 800 кг;
• максимальную плотность материала 1500 кг/м³;
• массу оборудования 375 кг;
• номинальное давление гидросистемы 160 бар;
• тип адаптера и совместимость крепления;
• параметры гидравлики мини-погрузчика;
• совместимость быстроразъемных соединений;
• необходимость сменной стальной кромки;
• необходимость зубьев для предварительного рыхления тяжелого грунта.

Больший объем ковша не всегда означает большую фактическую производительность. Необходимо учитывать плотность материала, массу навесного оборудования и возможности мини-погрузчика. Для челюстного ковша также важно учитывать рабочий режим, положение подвижной челюсти и характер захватываемого груза.

MLT_SS-1600-0,32 для многофункционального оснащения мини-погрузчика

MLT_SS-1600-0,32 — универсальный ковш для мини погрузчика с конструкцией 4 в 1. Он объединяет возможности стандартного погрузочного ковша, бульдозерного отвала, грейферного захвата и планирующего устройства. Такое исполнение позволяет выполнять несколько типов работ одним навесным оборудованием.

Ковш имеет ширину 1600 мм, объем 320 л и максимальную грузоподъемность 800 кг. Усиленная конструкция, футеровка подвижной челюсти, защищенная гидросистема, сменные ножи и обслуживаемые точки смазки рассчитаны на эксплуатацию многофункционального рабочего органа. Для специальных задач дополнительно доступны двусторонняя сменная кромка и зубья для предварительного рыхления тяжелого грунта.

Чтобы купить ковш для мини погрузчика MLT_SS-1600-0,32, уточните актуальную цену, наличие и условия доставки. Перед заказом рекомендуется проверить механическую и гидравлическую совместимость с конкретным мини-погрузчиком, а также определить необходимость комплектации сменной кромкой или зубьями.
