Купить ------------ - Drive Assembly Привод в сборе | Каталог запчастей PT20N (PM Version V01)

по запросу

Бренд	Noblelift
Артикул	------------

Оригинальная запасная часть Drive Assembly for Noblelift PT20N (PM Version V01) Part Number: ------------ , Привод в сборе (артикул ------------) предназначена для техники Noblelift PT20N (PM Version V01). Деталь обеспечивает надежную работу оборудования, выполнена по стандартам производителя и подходит для повседневной эксплуатации.

Характеристики

Артикул: ------------, Наименование: Привод в сборе , Наименование (EN): Drive Assembly , Бренд: Noblelift, Модель техники: PT20N (PM Version V01), Тип запчасти: Оригинальная

Назначение и совместимость

Деталь совместима со следующими моделями техники:

PSE12B-PSE12N, PT20N, PT25-30N, ECL15B-ECL15N, PS16TSL, PS12TSL, PS18TSL-PM03, PS16DN, PS16NW, PS20NW, PSE12BD-PSE12ND, PSE12BSL-PSE12NSL, PSE12BM-PSE12NM

Если вы не уверены в совместимости, свяжитесь с нами — мы поможем подобрать нужную запчасть по серийному номеру техники.

Доставка и наличие

Запасная часть Привод в сборе ------------ доступна к заказу с возможностью доставки по всей территории России, а также в страны СНГ. Мы сотрудничаем с ведущими логистическими компаниями (СДЭК, Деловые Линии, Boxberry, Почта России и др.), что позволяет нам предлагать как экономичную, так и быструю экспресс-доставку.

Сроки доставки зависят от региона и выбранного способа отправки — в среднем от 1 до 5 рабочих дней. Точные сроки и стоимость доставки вы можете уточнить при оформлении заказа.

Также доступен самовывоз со склада в вашем городе (при наличии филиала или партнерского пункта выдачи). Перед визитом просим уточнять наличие детали у менеджера.

Если детали нет в наличии на складе, мы предложим вам альтернативные варианты или оформим поставку под заказ с минимальными сроками.

Артикул ------------ представлен в следующих каталогах запчастей Noblelift:

PSE12B-PSE12N (Version PM V04)

PT20N (PM Version V01) (текущий каталог)

PT25-30N(PM Version V01)

ECL15B-ECL15N (PM 01)

PS16TSL (PM 03)

PS12TSL (PM 03)

PS18TSL-PM03

PS16DN

PS16NW

PS20NW

PSE12BD-PSE12ND

PSE12BSL-PSE12NSL

PSE12BM-PSE12NM

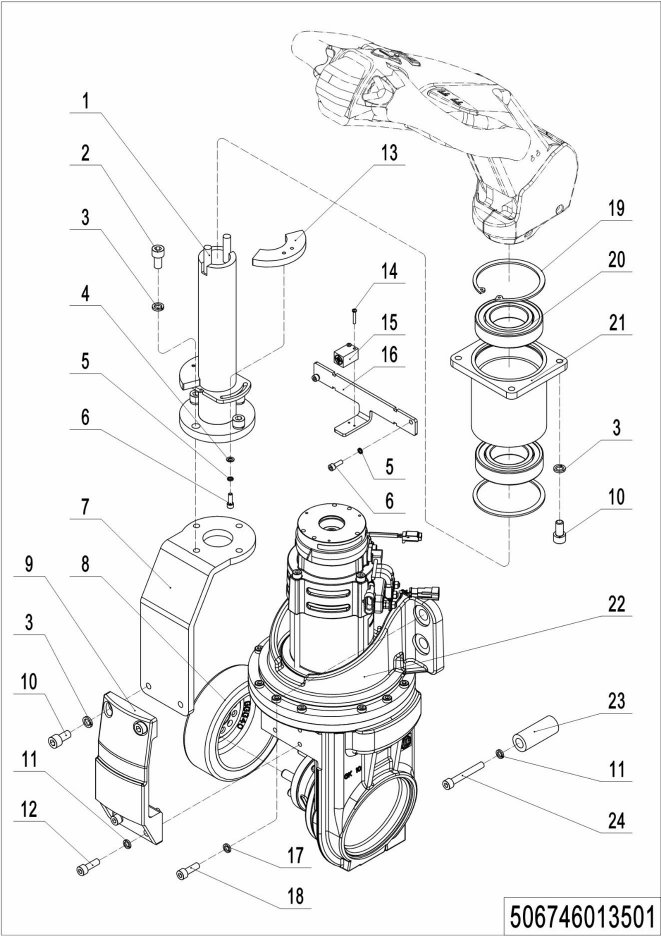

Рисунок - 01 Приводной блок (Ручное рулевое управление) (506746013501)

№	Артикул	Наименование	Кол-во	Примечание
1	506731210001	handle Spindle (ручка шпинделя)	1
2	910200200076	Screw (Гайка)	4
3	910400500007	Spring Washer (Пружинная шайба)	12
4	910400100004	Flat Washer (Плоская шайба)	4
5	910400500004	Spring Washer (Пружинная шайба)	6
6	910200200023	Screw (Гайка)	6
7	506731220001	Plate (Plate)	1
8	940300400005	WheelΦ230x70 (КолесоΦ230x70)	1	-
9	535931220001	Bracket (Скобка)	1
10	910200200075	Screw (Гайка)	8
11	910400500006	Spring Washer (Пружинная шайба)	6
12	910200200058	Screw (Гайка)	4
13	506731220002	Stop Plate (Стопорная пластина)	2
14	910200500015	Screw (Гайка)	2
15	505633510000	Proximity Switch (Бесконтактный переключатель)	1	-
16	506731220003	Mounting Plate (Монтажная пластина)	1	-
17	910400500010	Spring Washer (Пружинная шайба)	4
18	910100300071	Bolt (Болт)	4
19	910401400024	Circlip (Стопорное кольцо)	2
20	910700200025	Bearing (Несущий)	2	-
21	506731210002	Fixing Base (Крепежное основание)	1
22	------------	Drive Assembly (Привод в сборе)	1	Check 506746013502
23	506731220004	Stopper base (Основание стопора)	2
24	910200200065	Screw (Гайка)	2

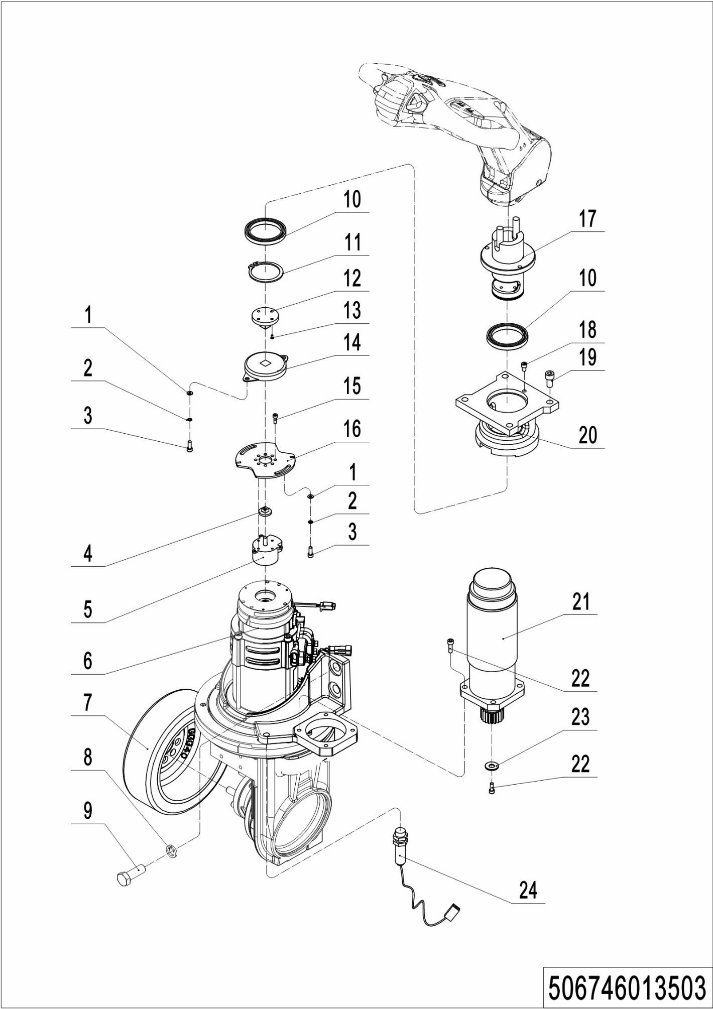

Рисунок - 03 Приводной блок (Электрическое рулевое управление) (506746013503)

№	Артикул	Наименование	Кол-во	Примечание
1	910400100004	Flat Washer (Плоская шайба)	4
2	910400500004	Spring Washer (Пружинная шайба)	4
3	910200200021	Screw (Гайка)	4
4	505931520002	Link Block (Блок ссылок)	1
5	921800200008	Potentiometer (Потенциометр)	1	-
6	------------	Drive Assembly (Привод в сборе)	1	Check 506746013504
7	940300400005	WheelΦ230x70 (КолесоΦ230x70)	1
8	910400500010	Spring Washer (Пружинная шайба)	4
9	910100300071	Bolt (Болт)	4
10	910700200041	Bearing (Несущий)	2	-
11	910401300024	Circlip (Стопорное кольцо)	1
12	505631520005	Link Block (Блок ссылок)	1
13	910200200013	Screw (Гайка)	1
14	940801200001	Rotary Damper (Поворотный демпфер)	1	-
15	910200200014	Screw (Гайка)	4
16	535931520002	Mounting Plate (Монтажная пластина)	1	-
17	535931510001	Bracket (Скобка)	1
18	910200200032	Screw (Гайка)	3
19	910200200075	Screw (Гайка)	4
20	505631520002	Fixing Base (Крепежное основание)	1	-
21	920900100069	Motor (Двигатель)	1	-
22	910200200057	Screw (Гайка)	5
23	506713520001	Retaining Ring (Стопорное кольцо)	1
24	506733510006	Proximity Switch (Бесконтактный переключатель)	1	-

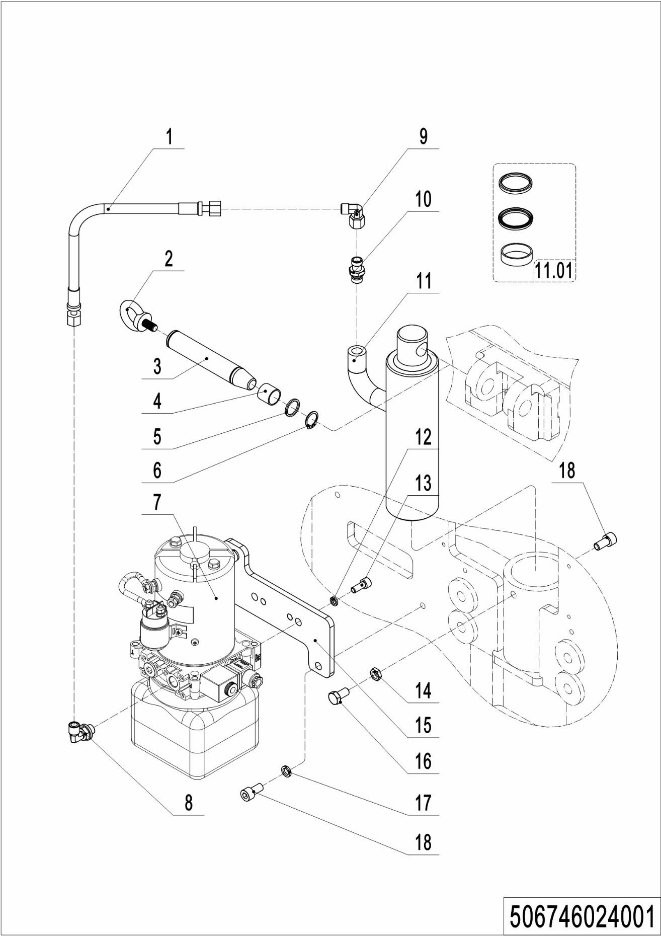

Рисунок - 01 Гидравлический блок (506746024001)

№	Артикул	Наименование	Кол-во	Примечание
1	506724010002	Hose (Шланг)	1
2	910201700001	Screw (Гайка)	1
3	506738520134	Pin (Пин-код)	1	-
4	940500100019	Bushing (Гильза)	2	-
5	940600500014	Washer (Washer)	2
6	910401300011	Circlip (Стопорное кольцо)	2
7	------------	Hydraulic Power Unit (Гидравлический силовой агрегат)	1	Check 506746024002
8	950401100002	Joint (Совместный)	1	-
9	950400200002	Joint (Совместный)	1	-
10	950400400001	Joint (Совместный)	1	-
11	504424010001	Cylinder (Цилиндр)	1
11.01	504498510000	Seal Kit (Комплект уплотнений)	1
12	910400500006	Spring Washer (Пружинная шайба)	2
13	910200200057	Screw (Гайка)	2
14	910300300005	Nut (Nut)	1
15	506724020001	Mounting Plate (Монтажная пластина)	1	-
16	910100300035	Bolt (Болт)	1
17	910400500007	Spring Washer (Пружинная шайба)	2
18	910200200075	Screw (Гайка)	3

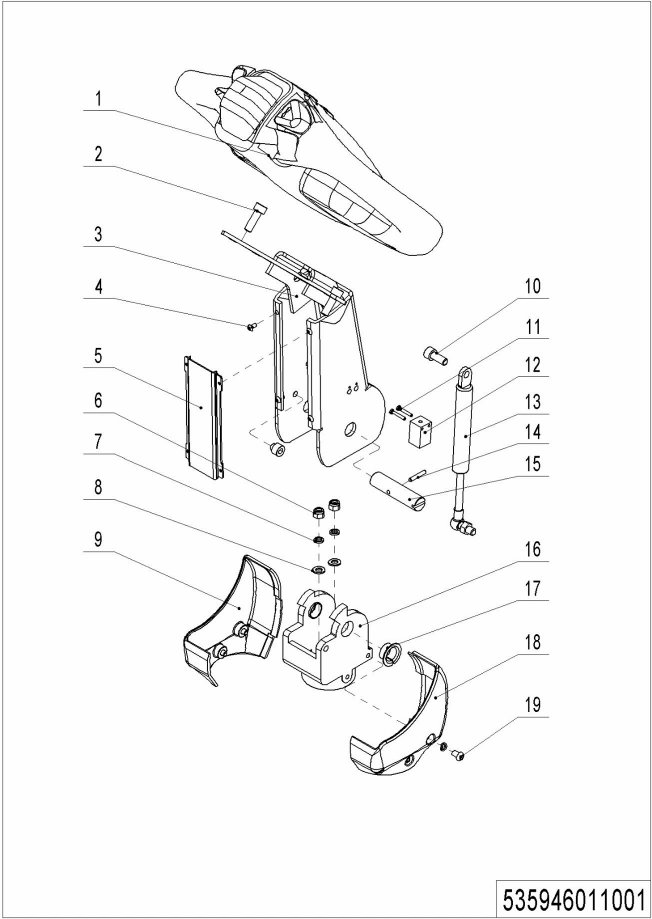

Рисунок - 01 Tiller (535946011001)

№	Артикул	Наименование	Кол-во	Примечание
1	------------	Tiller (Tiller)	1	Check 535946011002
2	910200200058	Screw (Гайка)	2	-
3	535911010000	Tiller (Tiller)	1	-
3	535911010001	Tiller (Tiller)	1	Short Tiller
4	910200300005	Screw (Гайка)	4	-
5	535911020003	Close Plate (Закрывающая пластина)	1	-
5	535911020008	Close Plate (Закрывающая пластина)	1	Short Tiller
6	910300500005	Nut (Nut)	2
7	910400500007	Spring Washer (Пружинная шайба)	2
8	910400100007	Flat Washer (Плоская шайба)	2
9	535911020005	Protective Cover (Защитный чехол)	1	-
10	910200200057	Screw (Гайка)	1
11	910200500015	Screw (Гайка)	2
12	506733510002	Proximity Switch (Бесконтактный переключатель)	1	-
13	940400100001	Air Spring (Пневматическая пружина)	1	-
13	940400100045	Air Spring (Пневматическая пружина)	1	Short Tiller
14	910600400013	Spring Pin (Пружинный штифт)	1
15	505611020008	Axle (Ось)	1	-
16	535911020004	Bracket (Скобка)	1	-
16	535911020009	Bracket (Скобка)	1	Short Tiller
17	940500200002	Bushing (Гильза)	2	-
18	535911020006	Protective Cover (Защитный чехол)	1	-
19	910200300016	Screw (Гайка)	4
